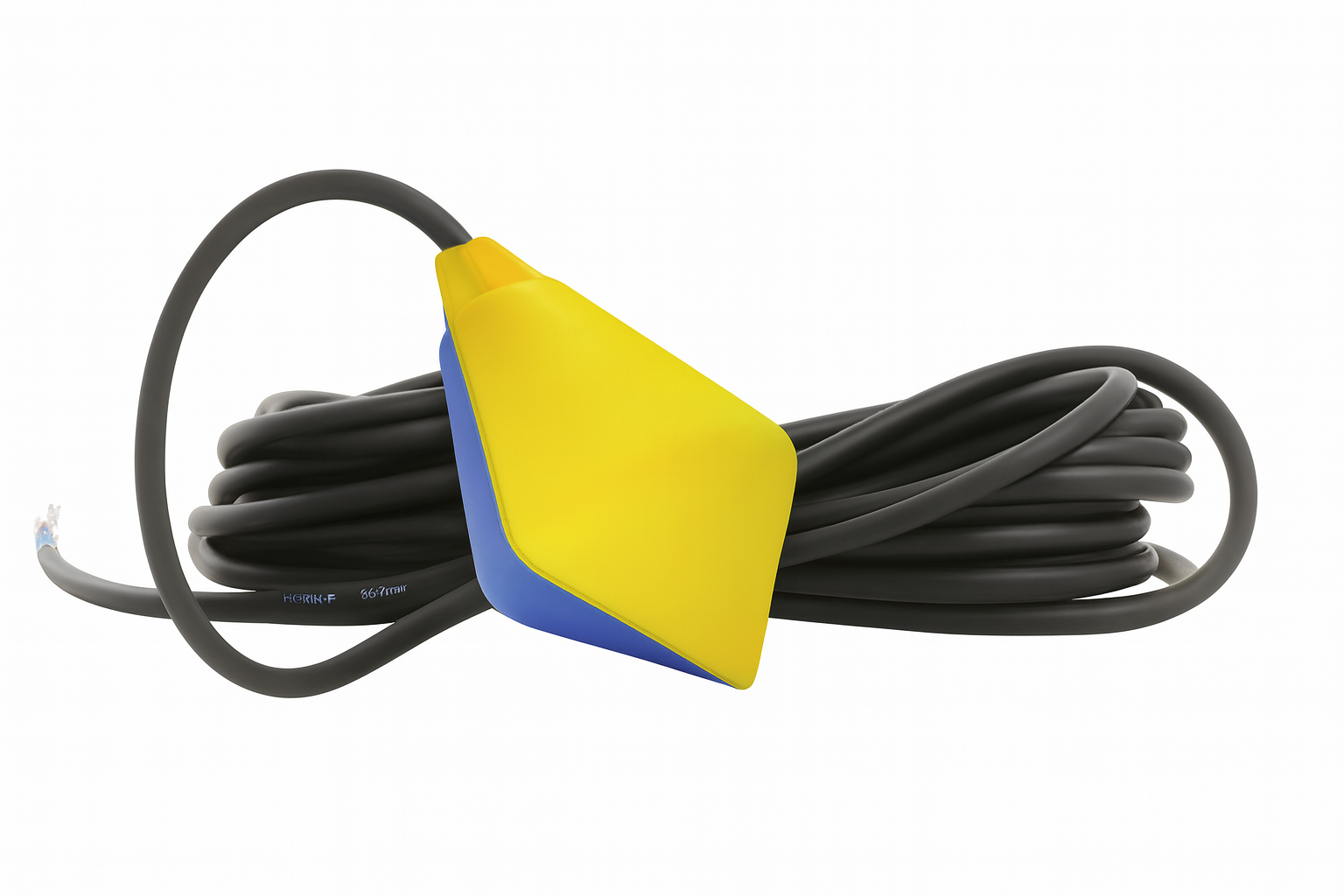

El SOLIBA es un detector de nivel especialmente diseñado para la parada automática del llenado de silos o celdas de almacenamiento.

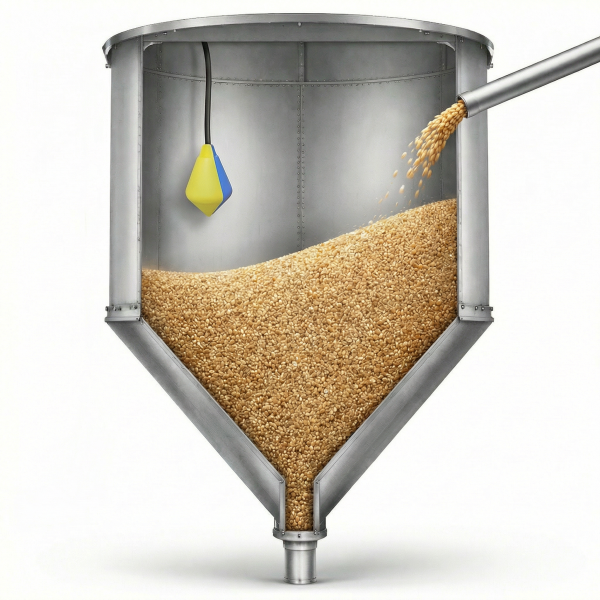

Su principio de funcionamiento se basa en la tecnología de inclinación: instalado en el interior de la tolva o del silo, el detector bascula bajo el empuje del talud de material en formación, activando así la parada del llenado.
ATMI es el único fabricante en el mundo que ofrece esta tecnología mecánica de inclinación para la detección de nivel en granos y materiales pulverulentos.
El detector de nivel SOLIBA puede utilizarse de forma segura en instalaciones ya equipadas con otros sistemas de detección (paletas rotativas, sondas vibratorias, sondas capacitivas, ultrasonidos, radares, etc.).
Descargue esta documentación y conserve la información más importante al alcance de la mano.
pdf : 390.65 KB
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

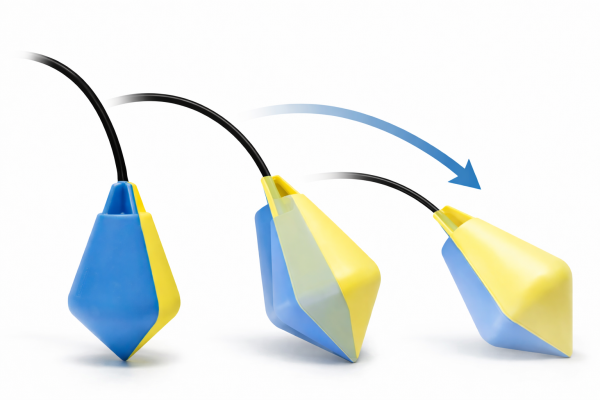

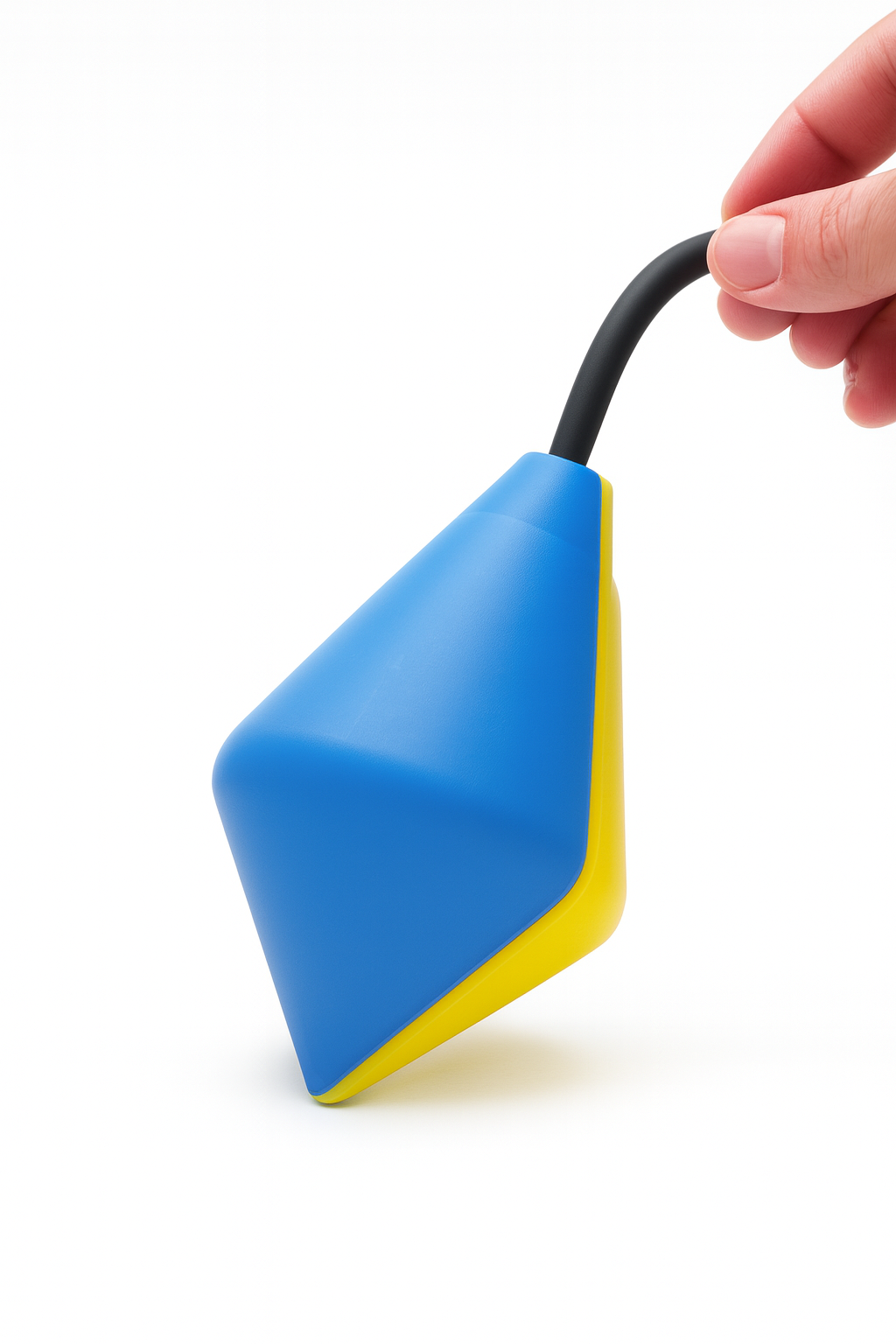

Asegurar instalaciones por inclinaciónInstalado en el interior del silo, de la tolva o de la celda de almacenamiento, se suspende al extremo de su cable eléctrico. Durante el llenado, el material a granel (granos, polvos, granulados, etc.) forma un talud. Cuando el talud alcanza el detector, provoca su basculamiento. El cambio de inclinación activa entonces un contacto eléctrico, que envía una señal de parada o de mando al automatismo (ej. parada del llenado, activación de una alarma, etc.).
|
La activación del detector de nivel (ángulo de conmutación) puede variar en función de la posición del mismo respecto al talud formado por el material a granel, pero sobre todo en función del posicionamiento del lastre o del punto de fijación.
Tiene la posibilidad de ajustar el punto de fijación o el contrapeso sobre el cable del aparato. Así, cuanto mayor sea la distancia entre el lastre y el detector, mayor será el ángulo de conmutación y, por consiguiente, más tardía será la detección de nivel.
Para ajustar el lastre sobre el cable, basta con tirar del lastre de plástico o resina para sacarlo de la abrazadera de apriete o de la junta tórica. A continuación, deslice la abrazadera de apriete / junta tórica al lugar deseado y vuelva a colocar el lastre encima, de forma que el peso quede bloqueado sobre el cable.

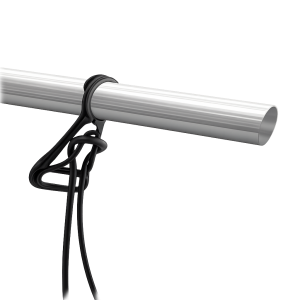

Fijación del detectorLa boya de nivel puede suspenderse mediante la funda del cable, utilizando el accesorio de fijación de cable (FIXCAB), que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en cualquier momento. Atención al uso de collares u otros elementos durante la fijación, que pueden dañar el cable y deteriorar el aparato dejando entrar agua en el interior de la boya de nivel por capilaridad.
|

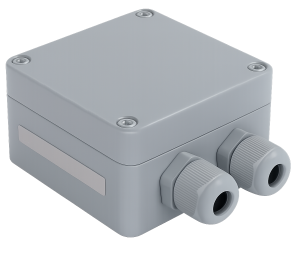

Conexión eléctricaEn espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden alargarse mediante un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que usted desea para evitar empalmes que perjudicarían su funcionamiento.
|
El detector de nivel SOLIBA constituye una solución mecánica simple y fiable para asegurar sus instalaciones frente a otros tipos de equipos como las sondas vibratorias, sondas capacitivas, ultrasonidos, radares, etc.

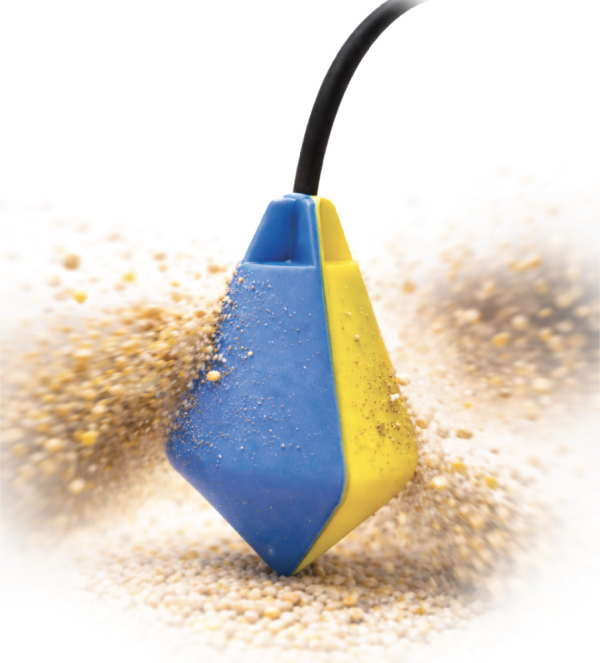

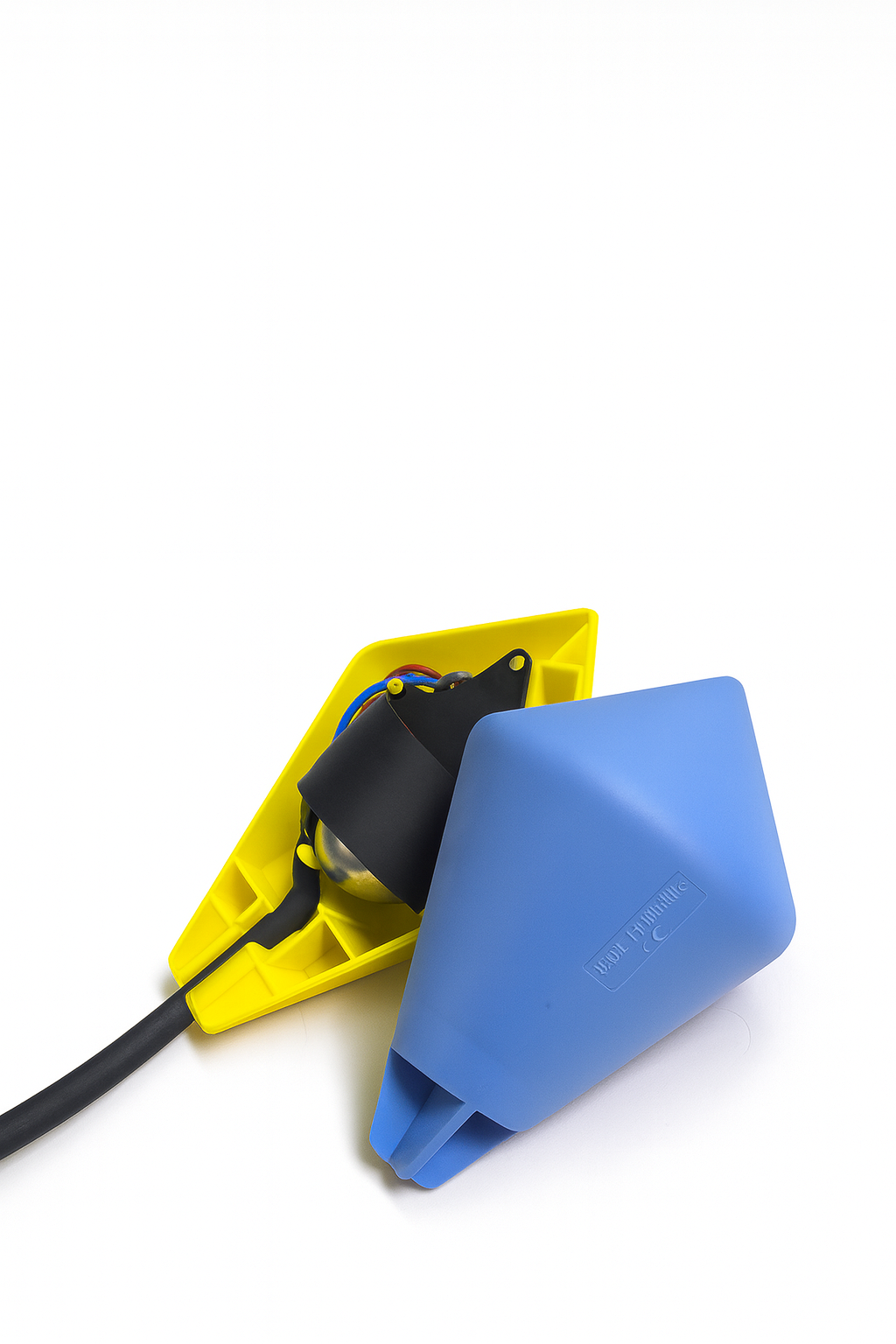

El detector de nivel SOLIBA está especialmente diseñado para resistir las condiciones más exigentes de los entornos de almacenamiento de granel. Durante las fases de llenado, la caída del grano puede generar una abrasión importante en el punto de impacto.
Para hacer frente a estas exigencias, el detector está equipado con una envolvente de polipropileno de alta resistencia, un material reconocido por su resistencia excepcional al desgaste, a los choques y a las agresiones mecánicas.
El detector de nivel SOLIBA ofrece así una solución duradera, fiable y adaptada a los entornos industriales abrasivos, sin comprometer el rendimiento.

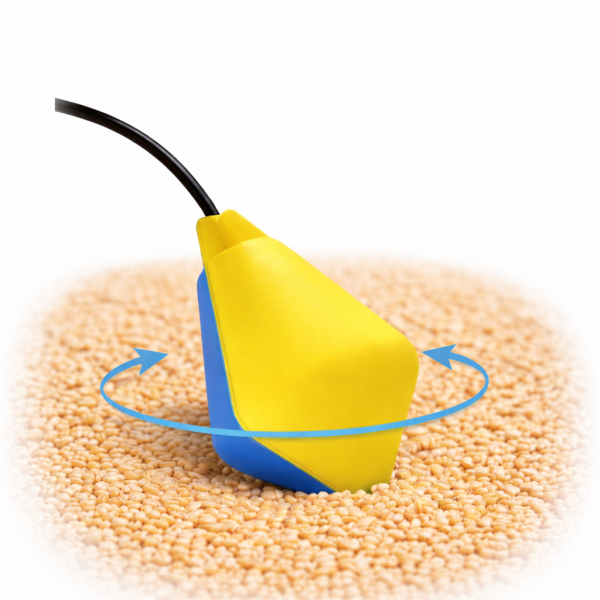

Gracias a su forma bicónica, el detector no se hunde en el grano durante las fases de detección. Esta geometría asegura una excelente estabilidad de posición garantizando una detección fiable y repetible en el tiempo.
✔ Funcionamiento constante
✔ Ninguna perturbación vinculada a la acumulación de materia
✔ Ningún mantenimiento necesario
Accesorio de fijación de cable (FIXCAB) vivamente recomendado para todos los flotadores suspendidos.
Relé de control de nivel con alarma.
Permite estabilizar el detector y determinar el punto de inclinación.
Con el fin de definir mejor el flotador de boya de nivel adaptado a su necesidad, ATMI propone una amplia gama de interruptores de nivel con flotador para líquidos y sólidos en diversas aplicaciones.
