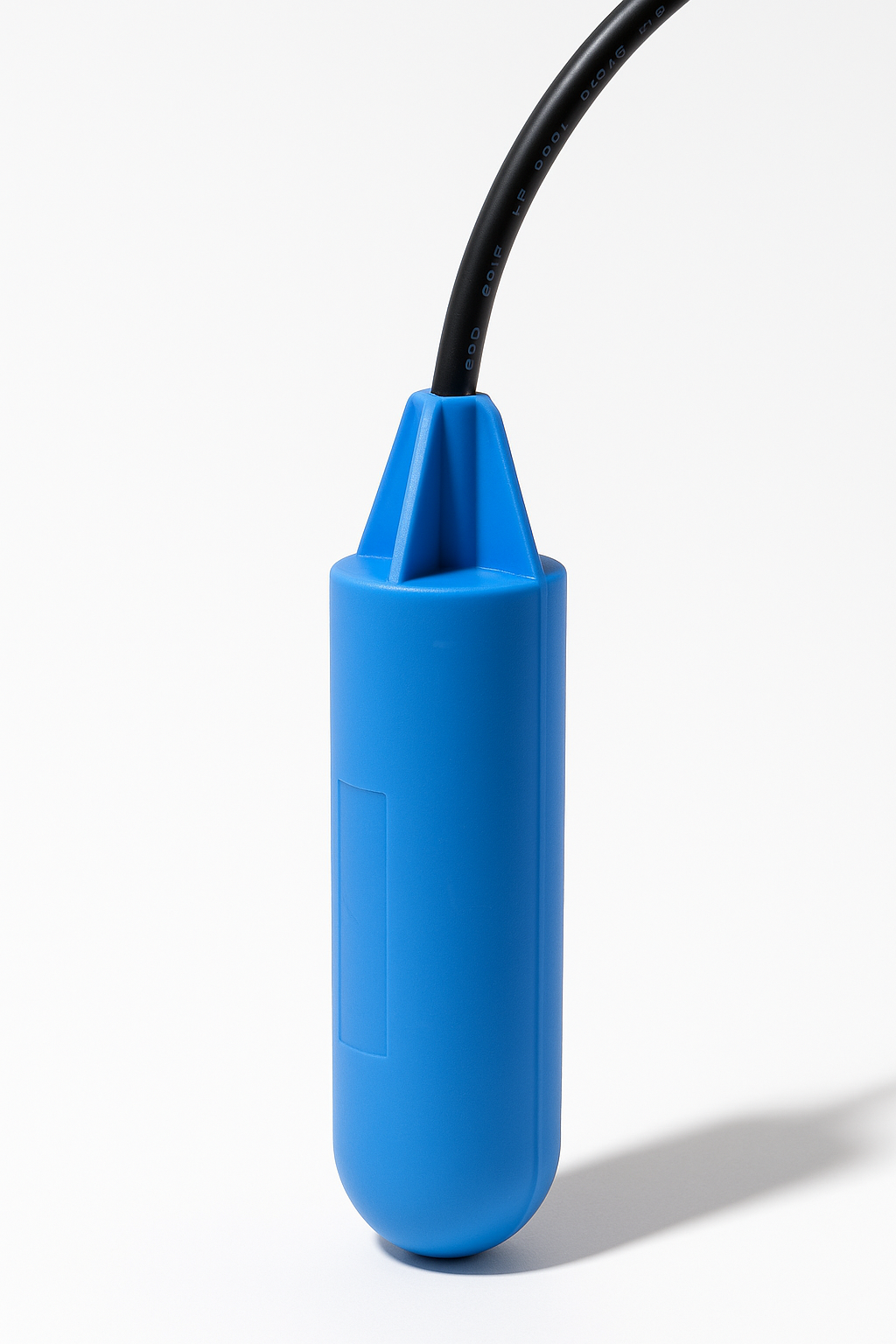

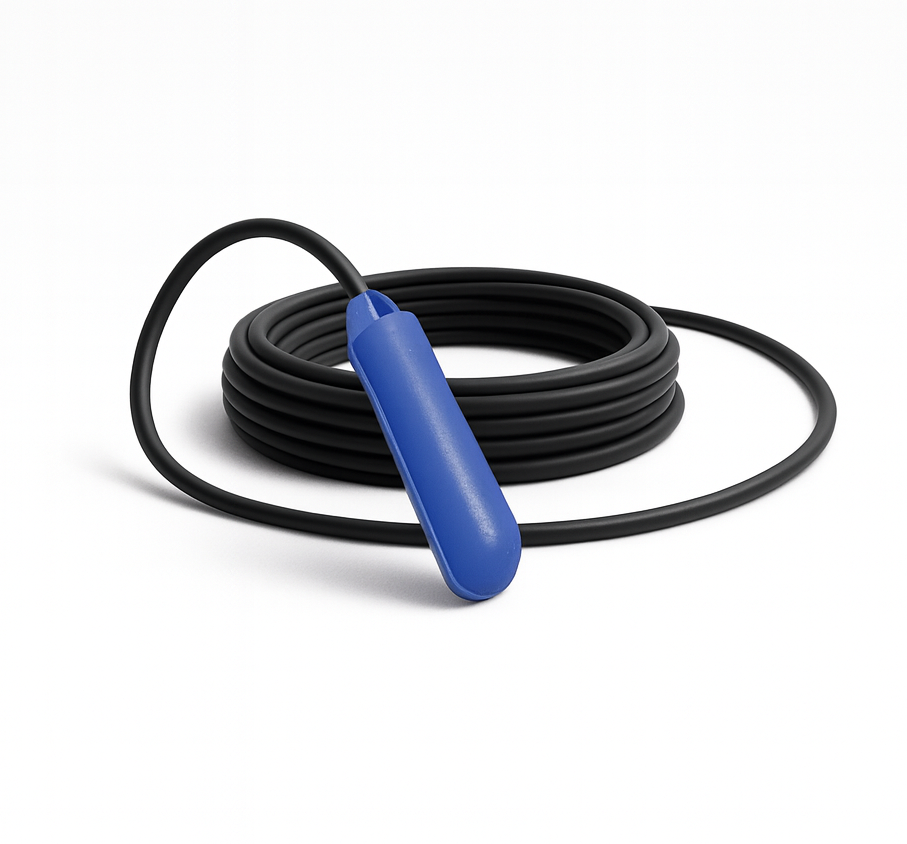

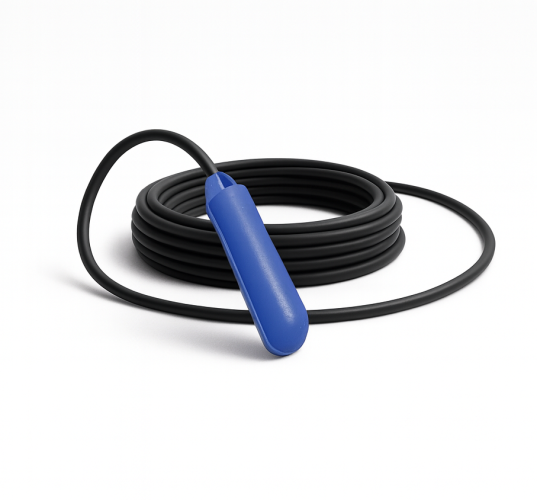

El detector de nivel con flotador tubular TUBA 1"1/4 está diseñado para el control preciso de niveles de líquidos en cisternas, depósitos y cubas de dimensiones variadas, manteniendo una excelente fiabilidad.

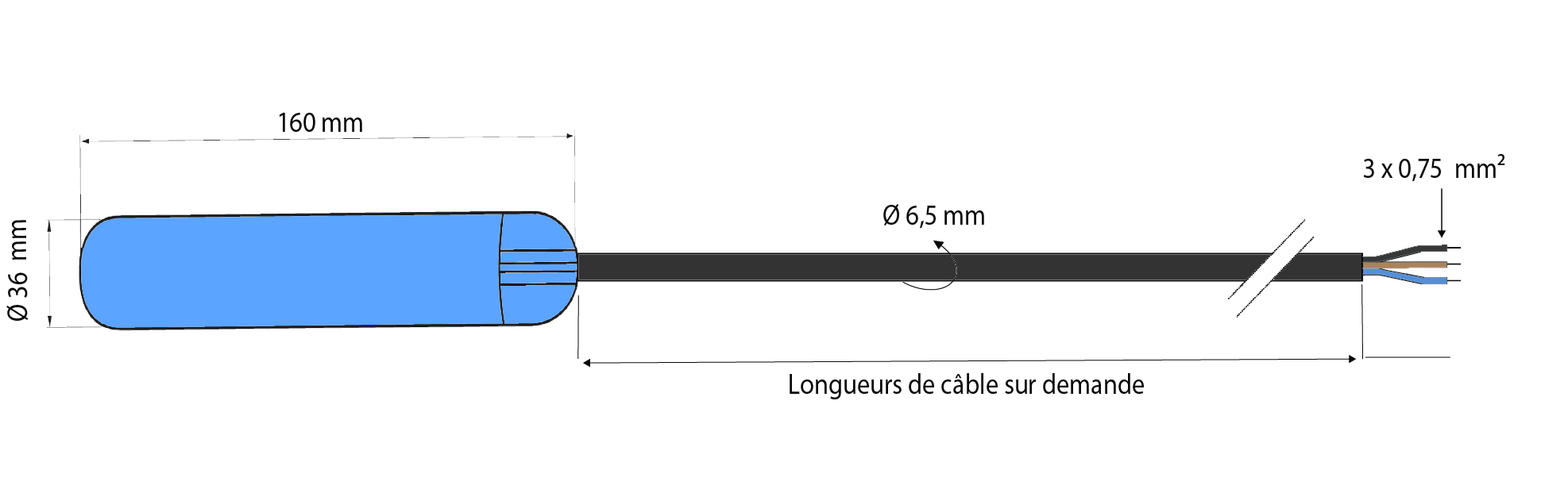

Con su diámetro ligeramente superior (Ø 36 mm), el detector de nivel tubular TUBA 1"1/4 es ideal para instalaciones que requieren un flotador más robusto, capaz de resistir condiciones de uso intensivas o líquidos ligeramente cargados.

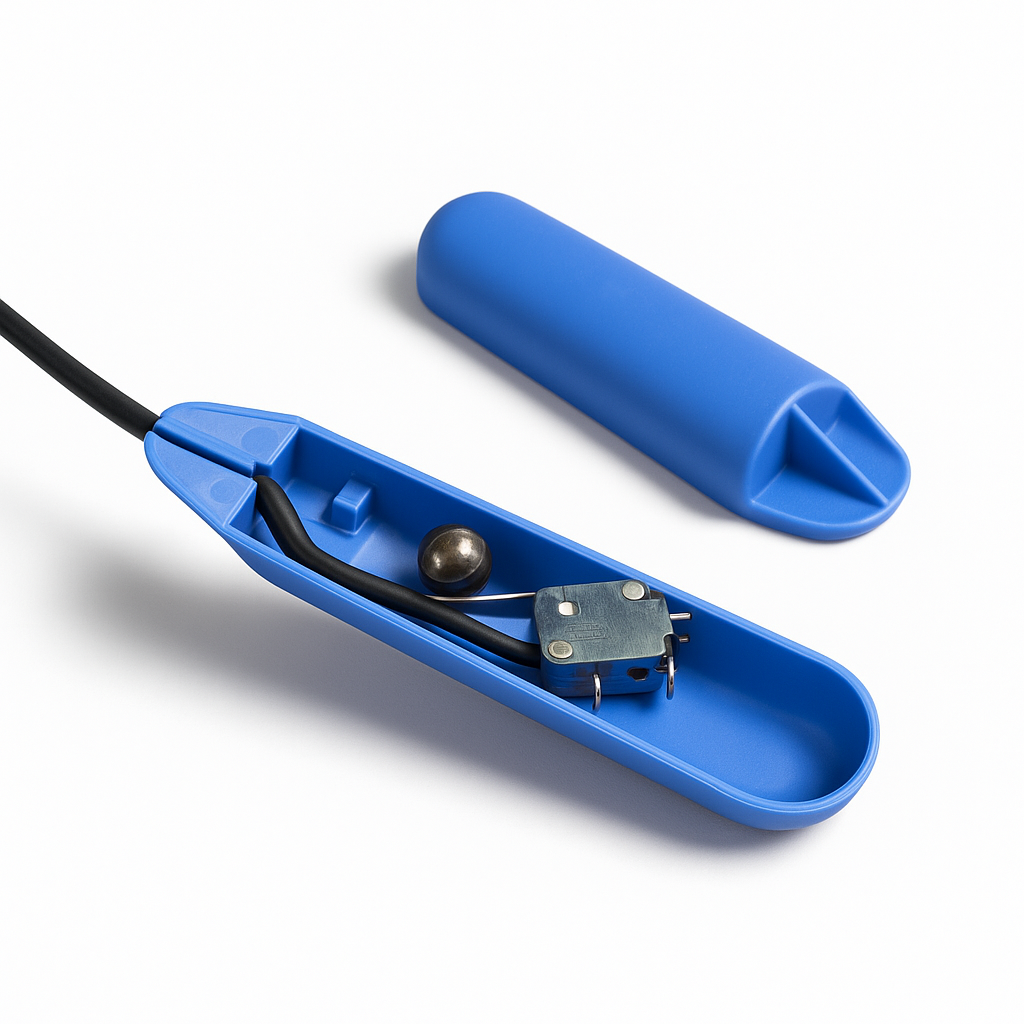

Su principio de funcionamiento simple y fiable se basa en la inclinación del flotador bajo el empuje del líquido. Este sistema permite asegurar la automatización de bombas, el disparo de alarmas o el control de otros dispositivos de servocontrol en una gran variedad de líquidos, ya sean limpios o ligeramente cargados.
Gracias a su ángulo de conmutación reducido de ±20°, el detector de nivel tubular TUBA 1"1/4 ofrece una regulación de nivel precisa y estable, adaptada a aplicaciones que requieren fiabilidad y precisión.
👉 Para aplicaciones con líquidos muy agresivos o temperaturas elevadas (hasta 125°C), descubra también el detector de nivel tubular TUBA 125 C.
Diseño y fabricación 100% francesa.
Descargue esta documentación y conserve la información más importante a mano.
pdf : 485.97 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

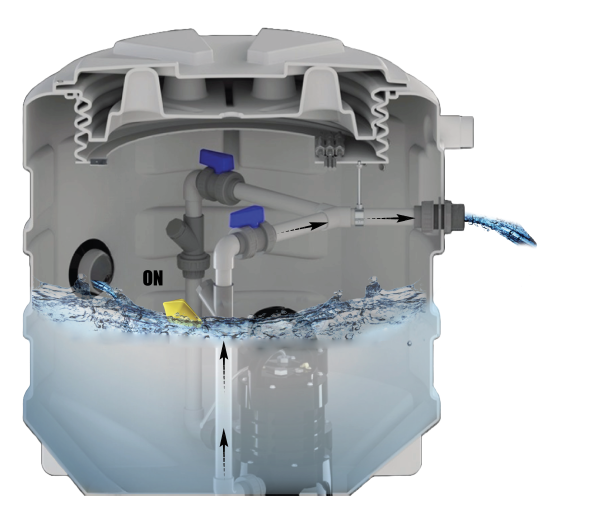

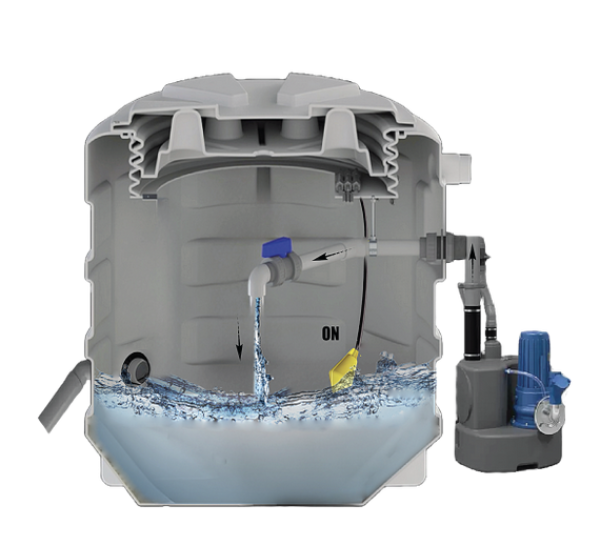

Vaciado o LlenadoEl detector de nivel TUBA 1'' 1/4 funciona según el principio de detección de nivel por basculamiento.
El flotador está equipado con un cable de tres conductores (COM, NO, NC), permitiendo seleccionar el modo de funcionamiento durante el cableado: Utilizado en conjunto con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|
En modo vaciado, el detector de nivel acciona el arranque de la bomba en posición alta (anti-sobrellenado). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez vacía la cuba, el interruptor de nivel corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.
En modo llenado, el circuito eléctrico en el interior del interruptor se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.

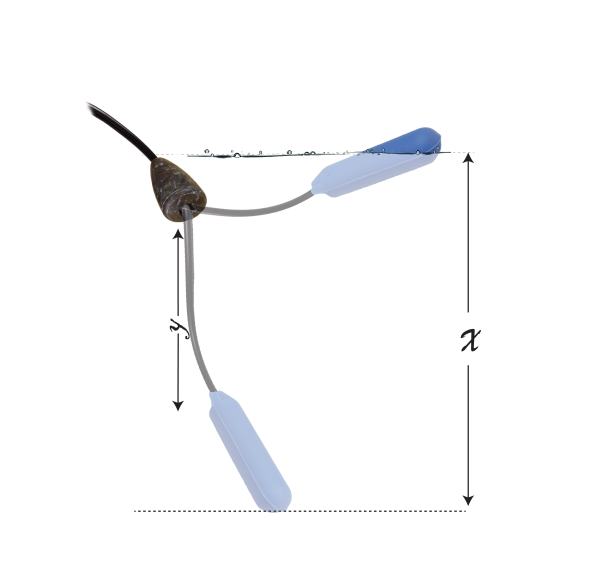

Posicionamiento del lastreEl disparo de la boya de nivel (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero sobre todo en función del posicionamiento del lastre o punto de fijación. En efecto, la longitud del cable entre el contrapeso y el interruptor de flotador determina la cantidad de líquido que se eleva o desciende para que el interruptor de flotador cambie de estado. Tiene la posibilidad de ajustar el contrapeso en el cable del aparato para optimizar su funcionamiento. |
Tiene la posibilidad de ajustar el contrapeso en el cable del aparato, así cuanto mayor sea la distancia entre el lastre y el flotador, mayor será la diferencia de niveles por consiguiente mayor será el ángulo de conmutación.
Esto permite al flotador adaptarse a eventuales turbulencias en el líquido pero también al flotador trabajar en una amplia gama de densidades.
A continuación se presentan valores dados a título indicativo para el BIP STOP con una longitud de cable mínima y máxima para asegurar un funcionamiento correcto:
Valor mín. Y = 10cm > X ≈ 30-35 CM
Valor máx. Y = 30cm > X ≈ 60-65 CM
Para ajustar el lastre en el cable, basta con tirar del lastre plástico o resina para desengancharlo del anillo de apriete o junta tórica. Luego, deslice el anillo de apriete/junta tórica hasta el lugar deseado y vuelva a colocar el lastre encima, de modo que el peso quede bloqueado en el cable.
|
Fijación del flotadorLa boya de nivel puede ser suspendida mediante la vaina del cable, utilizando el accesorio de fijación FIXCAB, que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en cualquier momento. Atención al uso de collares u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar el agua al interior de la boya de nivel por capilaridad.
|
Conexión eléctricaEn espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y estar correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden ser alargados mediante un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que usted desee para evitar empalmes que perjudicarían su funcionamiento.
|
El detector de nivel tubular TUBA 1'' 1/4 permite una detección rápida y precisa en varios niveles gracias a su ángulo de conmutación de +/- 20°.
Su forma tubular le permite introducirse en pasos muy estrechos, pequeñas trampillas o bridas donde el espacio es restringido. Lo que simplifica el montaje en comparación con flotadores de boya de nivel más voluminosos que necesitan espacio para ser manipulados.
Accesorio de fijación de cable muy aconsejado para todos los flotadores suspendidos.
Relé de control de nivel con alarma.
Toma multifunción ideal para el mando de bomba.
Los lastres ajustables son indispensables para el buen funcionamiento de los flotadores.
Para definir mejor el flotador de boya de nivel adaptado a su necesidad, ATMI propone una amplia gama de interruptores de nivel para líquidos y sólidos en diversas aplicaciones.
