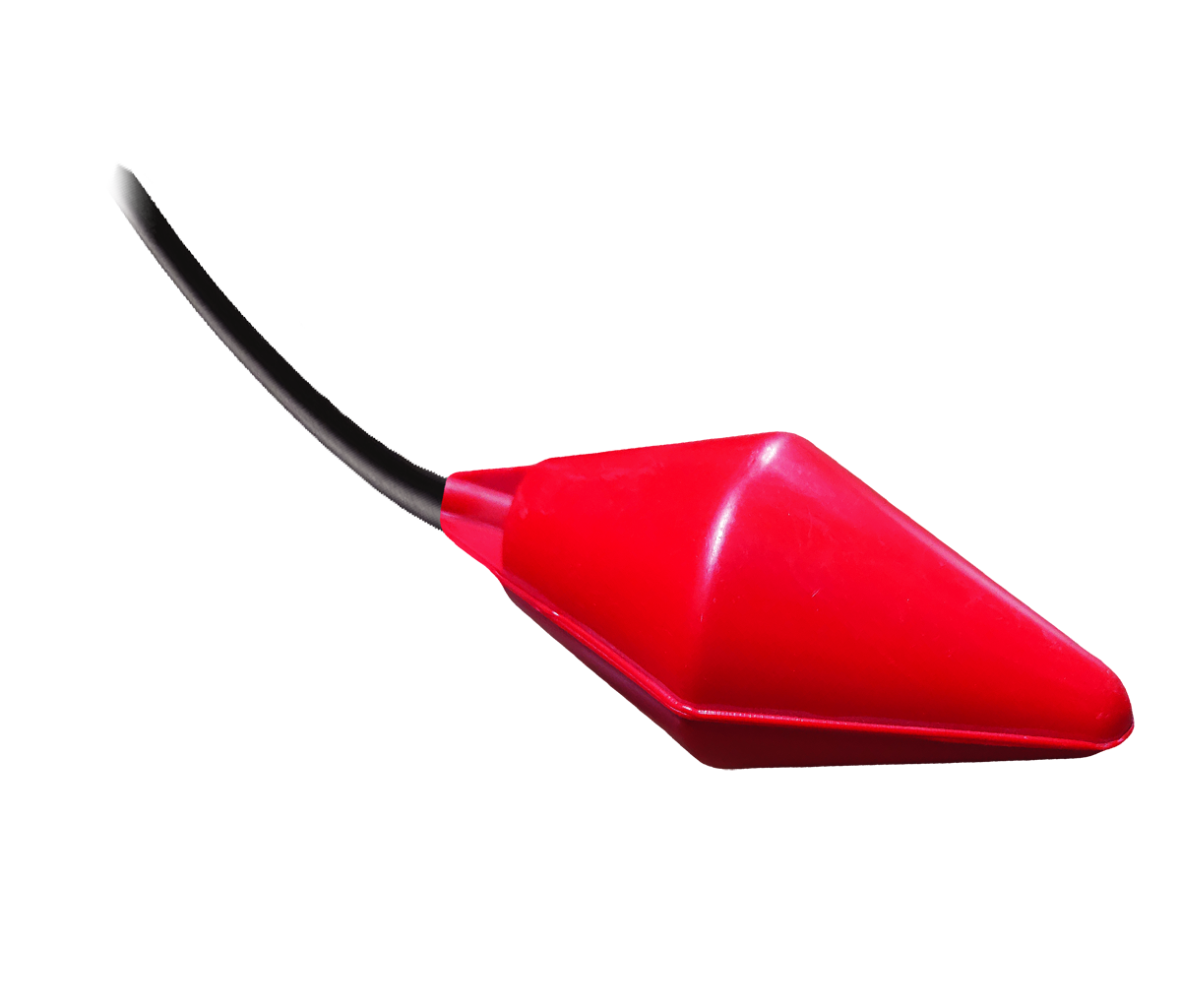

Interruptor de nivel

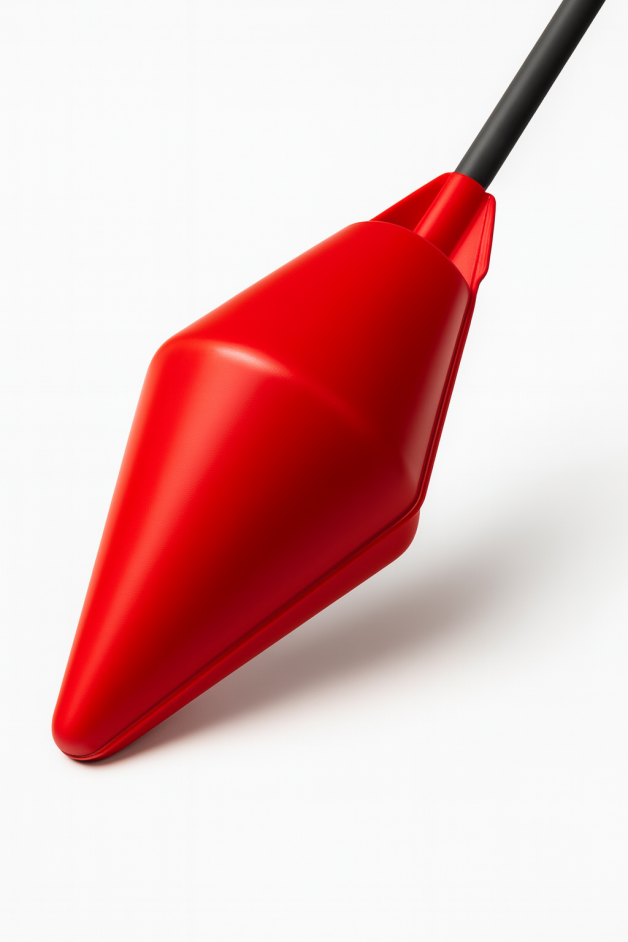

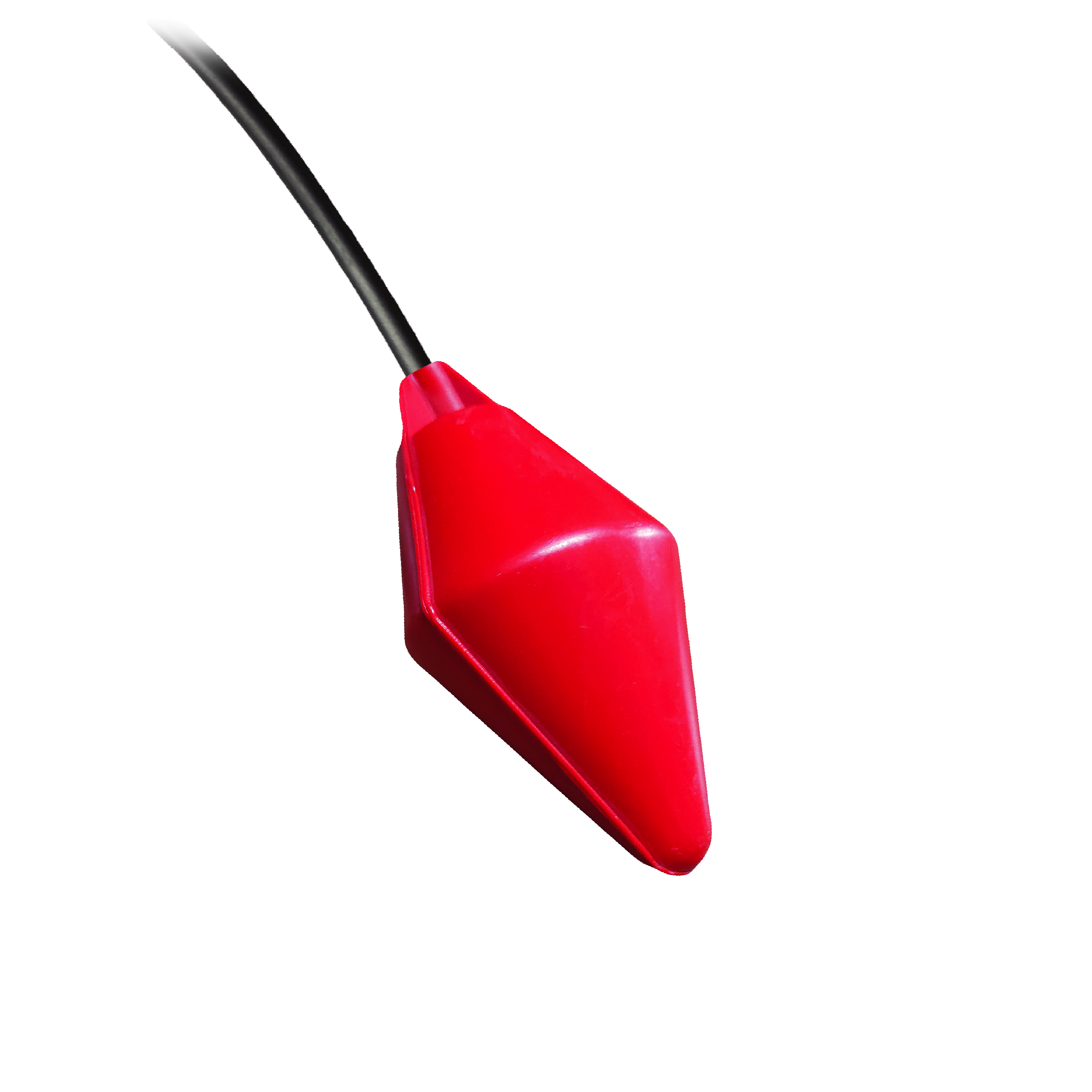

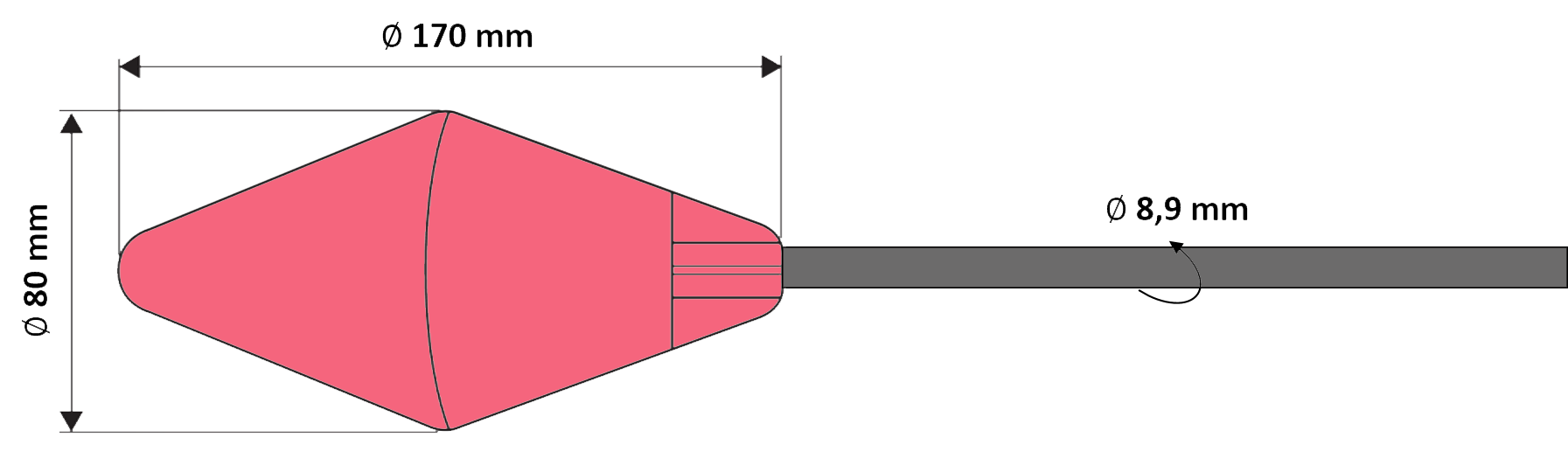

El interruptor de nivel AT 120 es un interruptor de nivel con flotador con contacto seco NO/NC, especialmente diseñado para el control automático de bombas en aplicaciones industriales y de aguas residuales exigentes.
Gracias a su gran ángulo diferencial, establece un contacto de nivel estable y sin sacudidas, protegiendo eficazmente los motores de bombas y los dispositivos eléctricos.
Para líquidos agresivos (bases, ácidos, disolventes, hidrocarburos, etc.), el modelo también está disponible en versión doble envoltura AT 120 HR HY (Alta Resistencia).
⚠️ Atención: debido a su diseño, el interruptor de nivel AT 120 no se recomienda para caudales de llenado lentos. En este caso, opte por los interruptores de nivel de la gama AQUA o SOBA, mejor adaptados a este tipo de aplicación.
Descargue esta documentación y conserve la información más importante a mano.
pdf : 584.36 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vaciado o LlenadoEl interruptor de nivel AT 120 funciona según el principio de la detección de nivel por basculamiento.
El flotador está equipado con un cable de tres conductores (COM, NO, NC), permitiendo seleccionar el modo de funcionamiento durante el cableado: Utilizado en pareja con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|

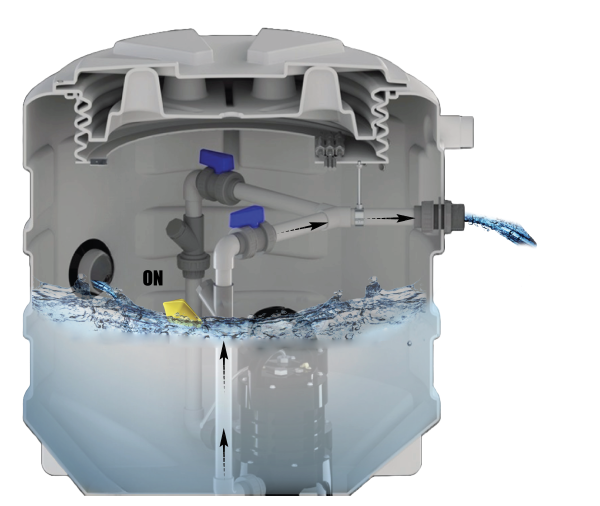

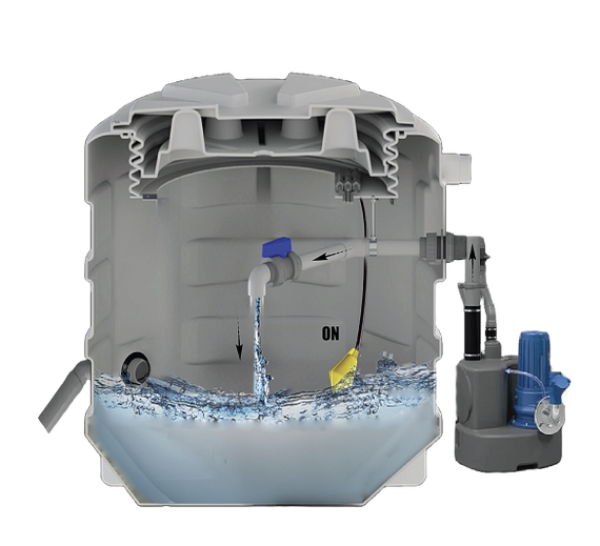

En modo vaciado, el interruptor de nivel acciona el arranque de la bomba en posición alta (anti-desbordamiento). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez la cuba vacía, el interruptor de nivel corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.
En modo llenado, el circuito eléctrico en el interior del interruptor se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.

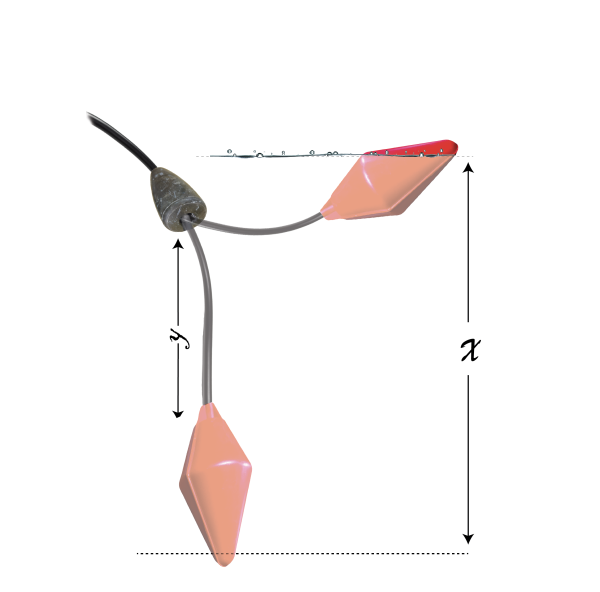

Posicionamiento del lastreEl disparo de la boya de nivel (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero sobre todo en función del posicionamiento del lastre o punto de fijación. En efecto, la longitud del cable entre el contrapeso y el interruptor con flotador determina la cantidad de líquido que se eleva o se baja para llevar el interruptor con flotador a cambiar de estado. Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato para optimizar su funcionamiento. |
Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato, así cuanto mayor sea la distancia entre el lastre y el flotador, mayor será la diferencia de niveles y por consiguiente mayor será el ángulo de conmutación.
Esto permite al flotador adaptarse a eventuales turbulencias en el líquido pero igualmente al flotador trabajar en una amplia gama de densidades.
A continuación se indican valores dados a título indicativo para el BIP STOP con una longitud de cable mínima y máxima para asegurar un funcionamiento correcto :
Valor min. Y = 10cm > X ≈ 30-35 CM
Valor max. Y = 30cm > X ≈ 60-65 CM
Para ajustar el lastre sobre el cable, basta con tirar del lastre plástico o resina para desengancharlo de la abrazadera de apriete o junta tórica. Luego, deslice la abrazadera de apriete/junta tórica en el lugar deseado y vuelva a colocar el lastre encima, de manera que el peso quede bloqueado sobre el cable.
|
Fijación del flotadorLa boya de nivel puede ser suspendida vía la funda del cable, utilizando el accesorio de fijación de cable (FIXCAB), que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Atención al uso de collares u otros elementos durante la fijación que pueden lesionar el cable y deteriorar el aparato dejando entrar el agua al interior de la boya de nivel por capilaridad.
|
Conexión eléctricaEn los espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la duración de vida del flotador. La caja de conexión eléctrica nunca debe ser colocada en el interior de la cuba. El cable y su capilar pueden ser alargados con ayuda de un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que usted desea para evitar empalmes que perjudicarían su funcionamiento.
|

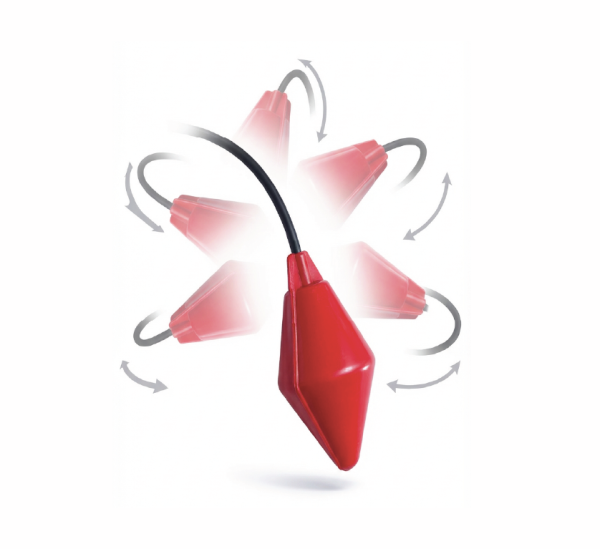

A diferencia de los sensores planos, el AT 120 ofrece una detección omnidireccional. Su forma le permite reaccionar a los movimientos del agua cualquiera que sea su posición en el líquido.
Esto garantiza una detección más fiable, especialmente en los entornos agitados o sometidos a turbulencias.
Accesorio de fijación de cable (FIXCAB) muy aconsejado para todos los flotadores suspendidos.
Toma multifunción ideal para el mando de bomba.
Los lastres ajustables son indispensables para el buen funcionamiento de los flotadores.
Relé de control de nivel con alarma.
Para definir mejor la boya de nivel adaptada a su necesidad, ATMI propone una amplia gama de interruptores de nivel con flotador para líquidos y sólidos en diversas aplicaciones.
