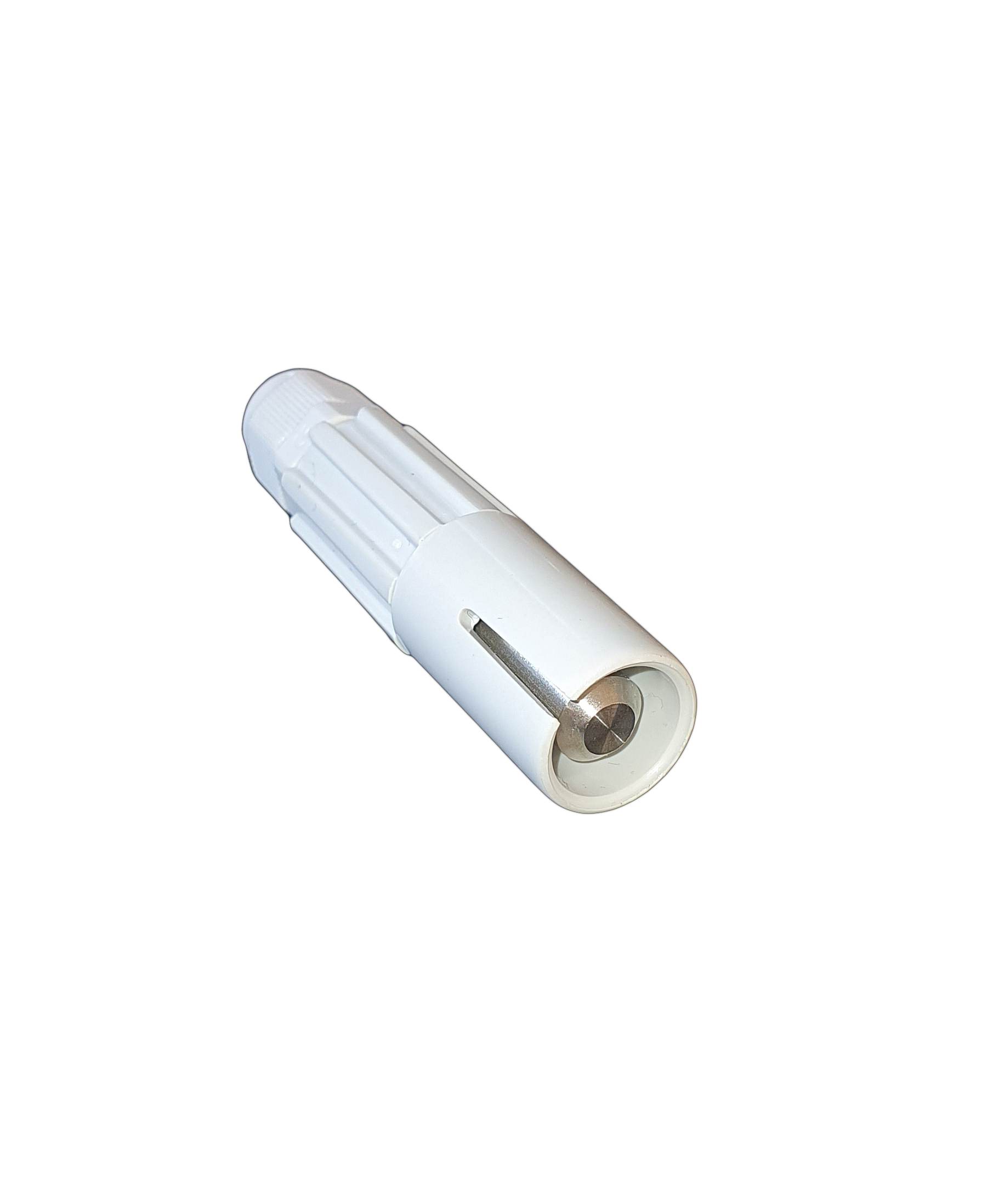

El electrodo de detección de nivel AT-SONDE es un accesorio que se conecta a un armario DSN de protección de motor, relé de control de nivel como por ejemplo AT-DR07 o AT-DR50 mediante un cable de un solo hilo = 1 x 1.5 mm², para advertir una falta o presencia de agua. En efecto, al contacto con el líquido, el electrodo de detección de nivel AT-SONDE permite el paso de corriente hasta el relé. Todo ello con tiempos de respuesta muy rápidos.

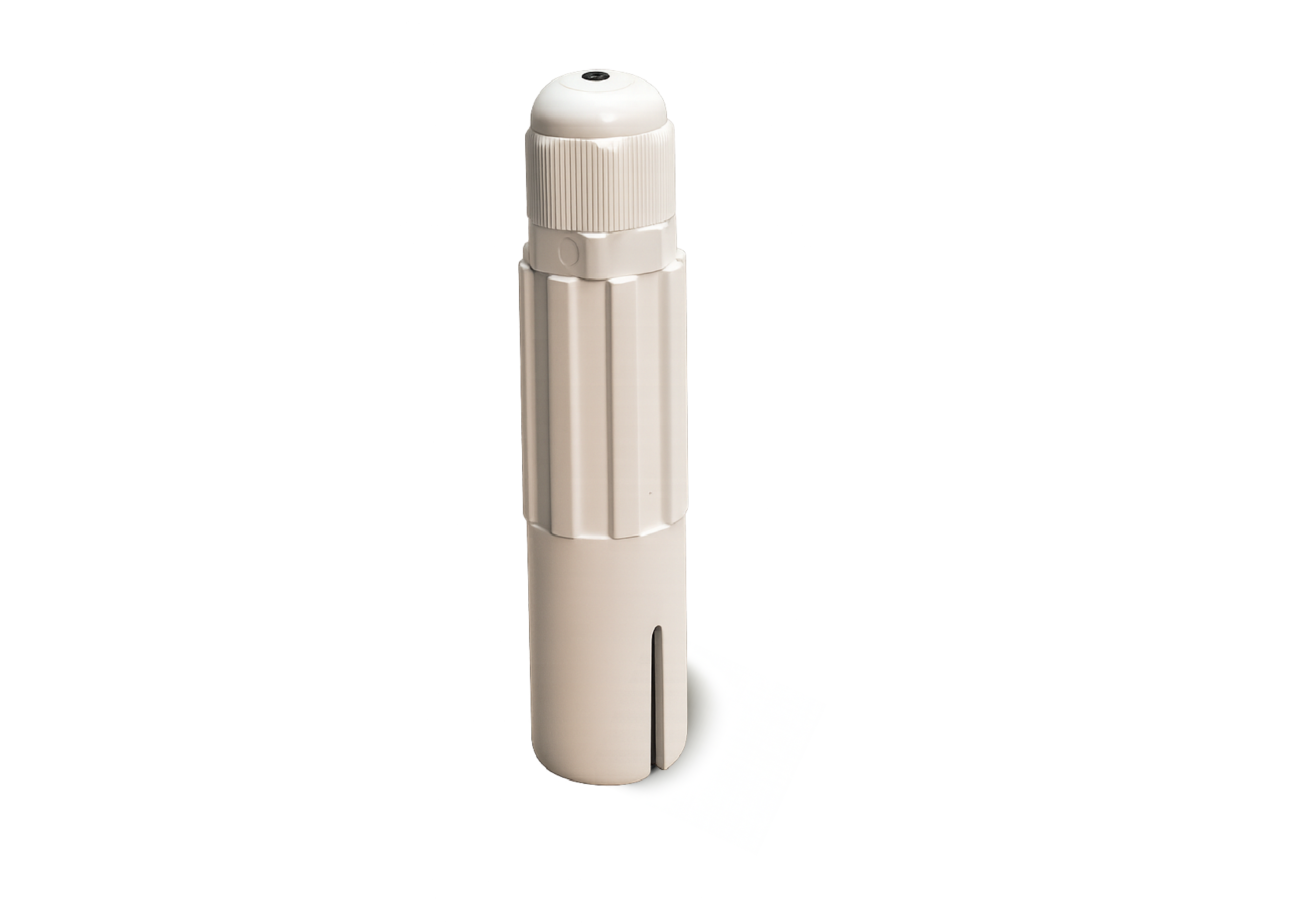

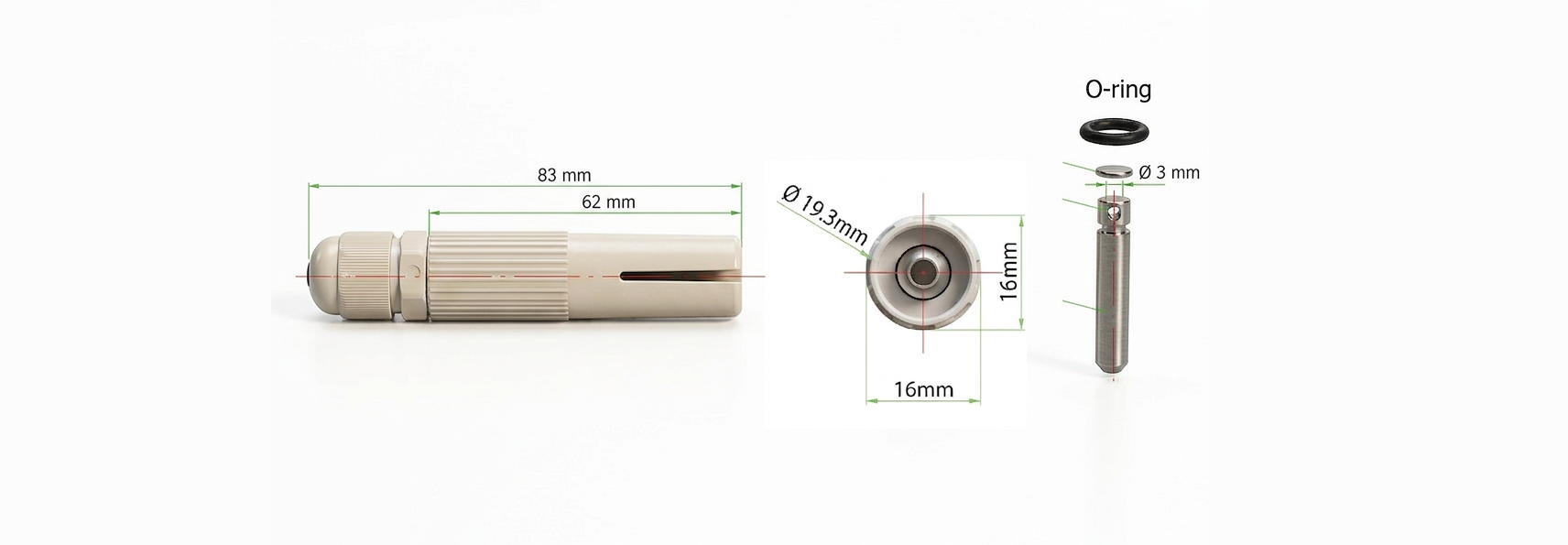

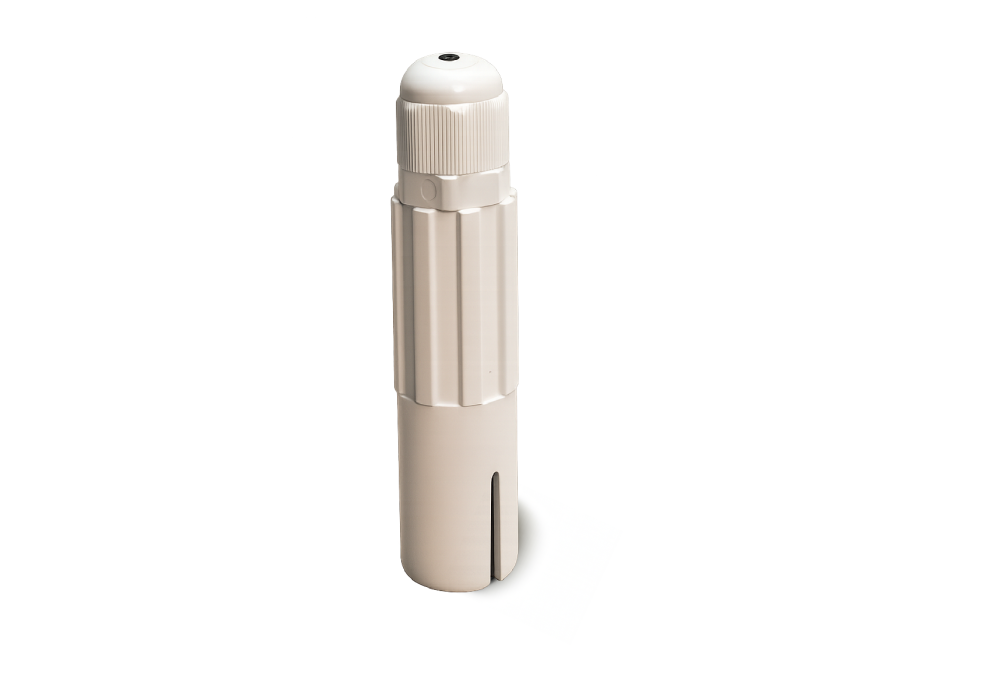

De forma cilíndrica y de pequeño tamaño, el electrodo de detección de nivel AT-SONDE permite vigilar el nivel de agua en espacios estrechos como pozos o sondeos.
Los electrodos pueden utilizarse en detección de nivel con un electrodo o con tres electrodos, para una regulación de nivel de las instalaciones de drenaje o llenado.
La altura de instalación corresponde al nivel de agua a controlar.
|
|
Detección o regulaciónUn electrodo de detección de agua es un sensor de conductividad. Funciona según el siguiente principio: El agua es ligeramente conductora especialmente si contiene sales minerales. El electrodo está sumergido en el líquido y conectado a un módulo electrónico (relé o controlador). Cuando el agua toca el electrodo, una pequeña corriente circula entre el electrodo y la masa o entre varios electrodos. El módulo electrónico interpreta esta corriente como una presencia de agua y activa una salida (contacto de relé). El electrodo AT-SONDE puede utilizarse según dos modos de funcionamiento: Detección de nivel o regulación de nivel.
|

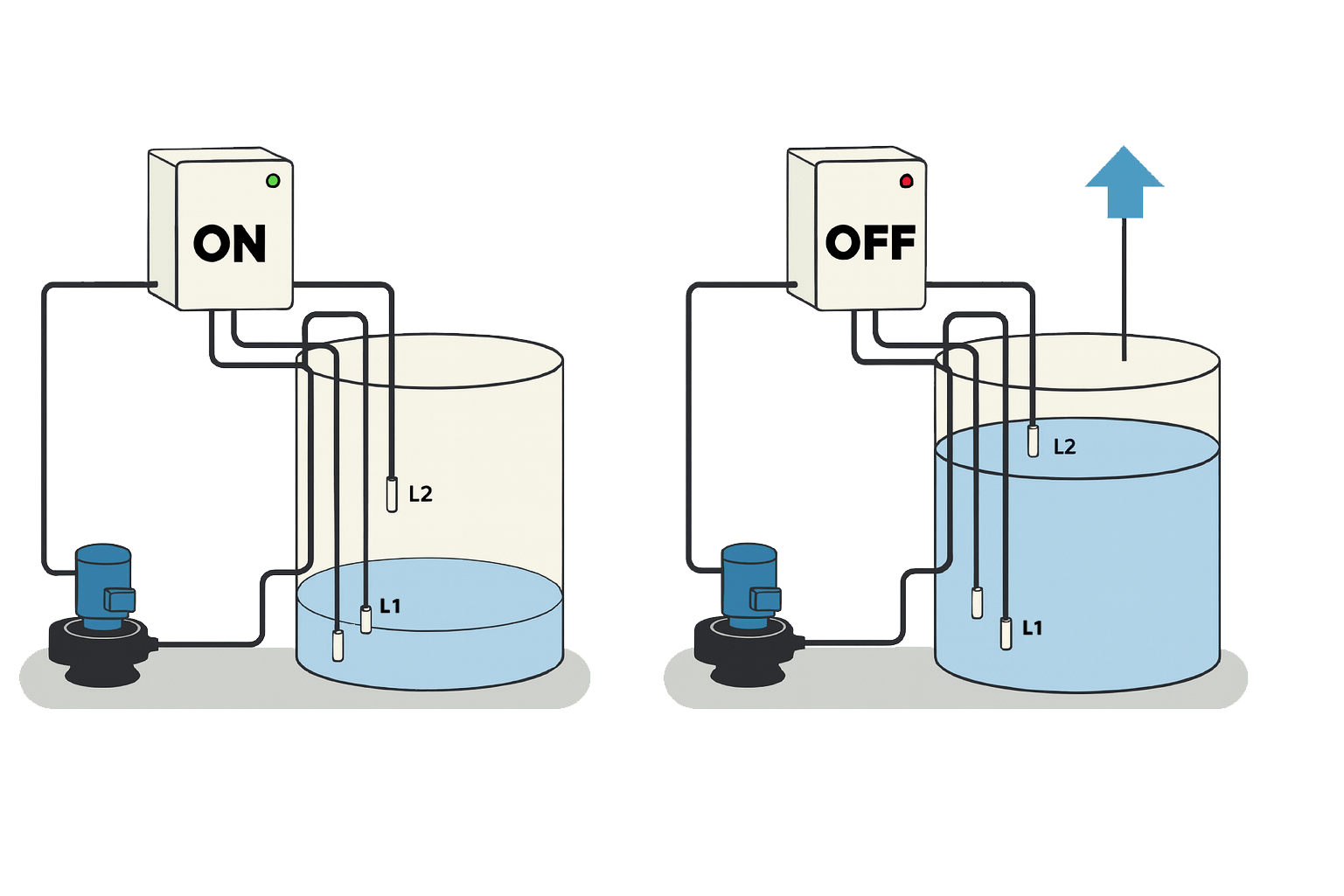

Este modo de regulación permite mantener el nivel de agua entre dos umbrales: un nivel bajo y un nivel alto. Dos electrodos se colocan a alturas diferentes para controlar el nivel de agua. Un tercer electrodo, llamado electrodo de referencia (masa), está instalado al nivel más bajo.
El relé de control, según su conexión predefinida (NC - normalmente cerrado o NO - normalmente abierto), controla directamente la bomba o la electroválvula.
|
Relé de control de nivel de líquidos conductores
Relé de control de nivel de líquidos conductores.
