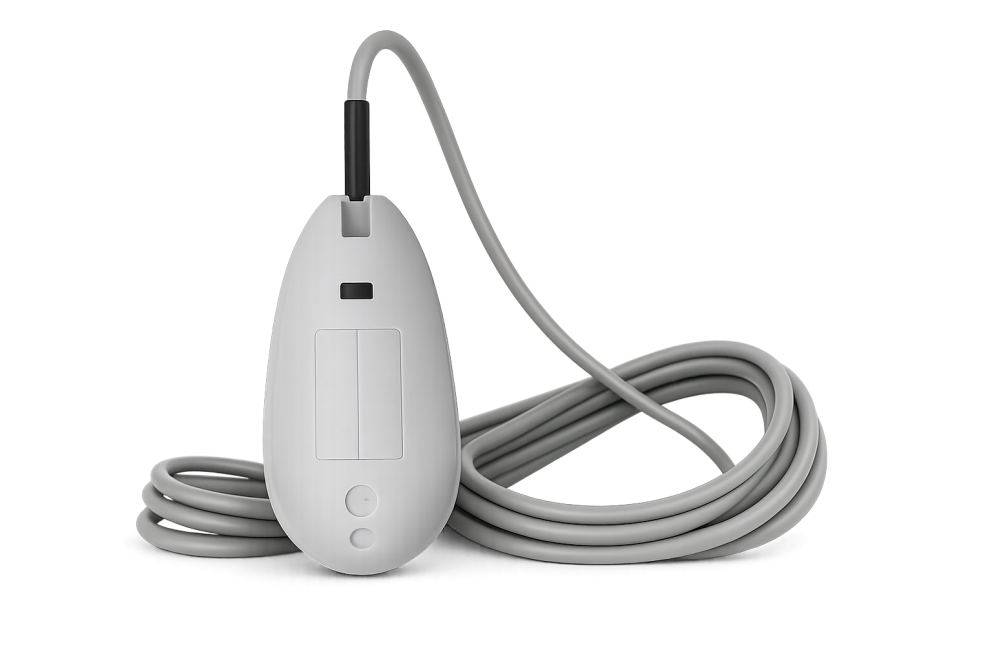

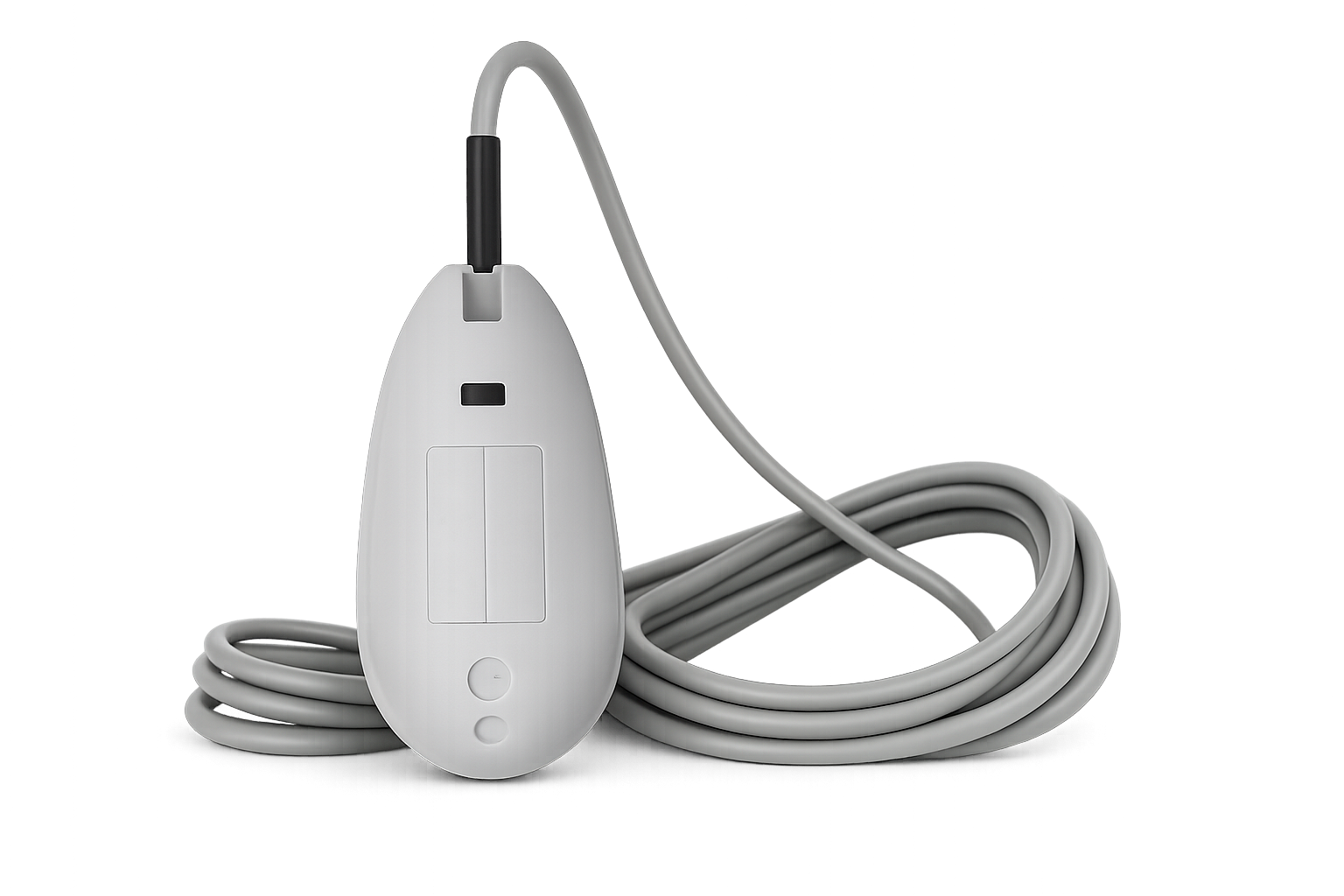

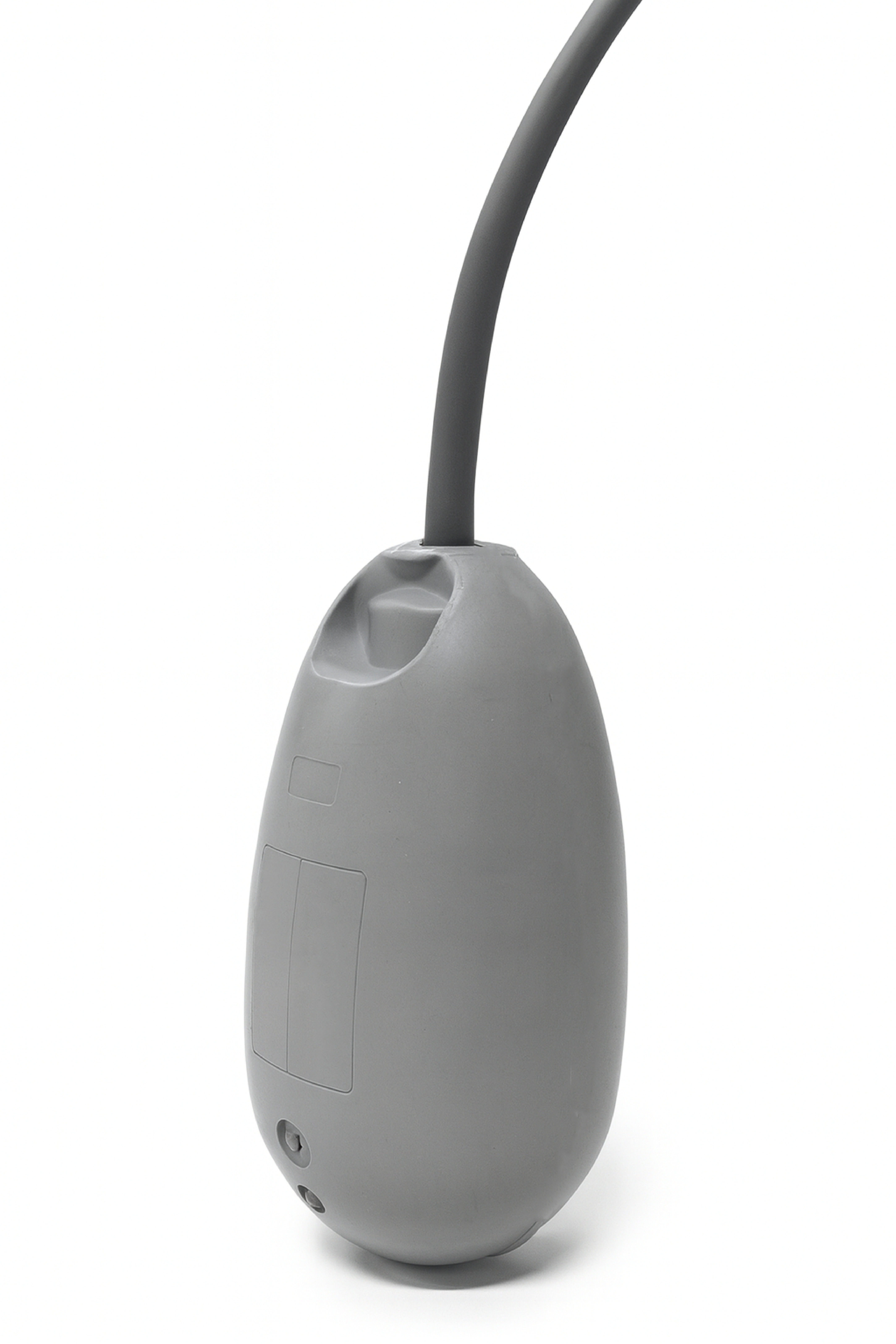

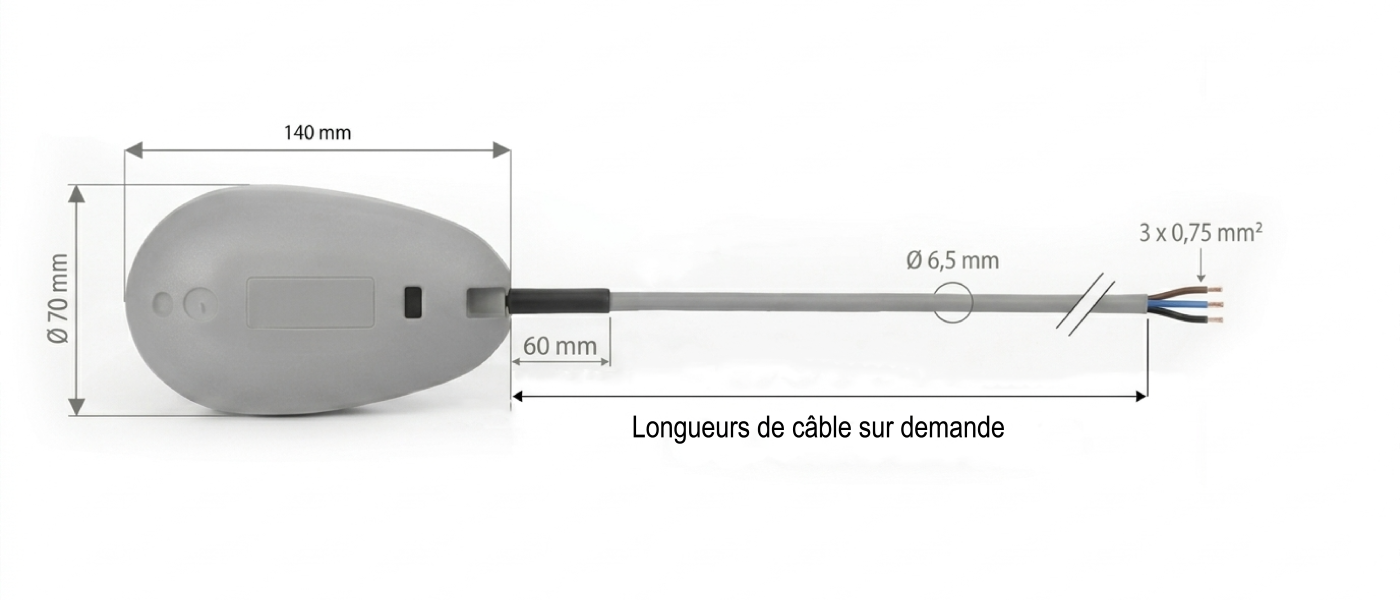

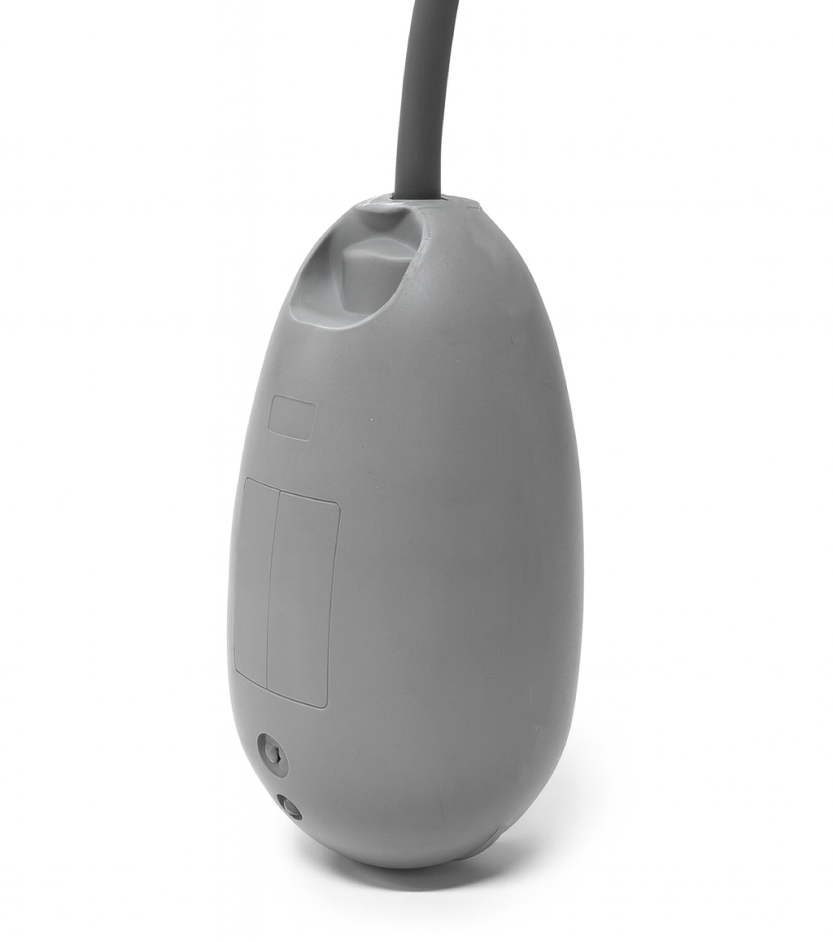

El regulador de nivel con lastre interno AQUA MEDIUM o boya de nivel con lastre interior, es técnicamente idéntico al regulador de nivel AQUA XL, pero en un formato más compacto, ideal para instalaciones de bajo espacio.
Al igual que el modelo XL, el regulador de nivel con lastre interno AQUA MEDIUM está diseñado para funcionar en entornos exigentes y puede atravesar las capas de grasas susceptibles de formarse en la superficie de los líquidos.
Gracias a su pequeño ángulo diferencial de 10º, puede utilizarse en alarma alta o alarma baja, ofreciendo así una gran precisión de detección.
El regulador de nivel con lastre interno AQUA MEDIUM es particularmente adecuado para pequeños depósitos, pozos de elevación compactos o zonas técnicas restringidas.
⚠️ Atención: debido a su diseño, no se recomienda para líquidos agitados. En este caso, prefiera los interruptores de nivel de la gama BIP STOP/AT.
Descargue esta documentación y conserve la información más importante a mano.
pdf : 468.54 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vaciado o LlenadoEl regulador de nivel con lastre interno AQUA MEDIUM funciona según el principio de la detección de nivel por inclinación.
El flotador está equipado con un cable de tres conductores (COM, NO, NC), permitiendo seleccionar el modo de funcionamiento durante el cableado: Utilizado en pareja con otro flotador del mismo tipo, el regulador de nivel con lastre interno AQUA MEDIUM permite regular automáticamente los niveles mínimo y máximo de una cuba, asegurando una gestión fiable del nivel de líquido. Utilizado en pareja con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|

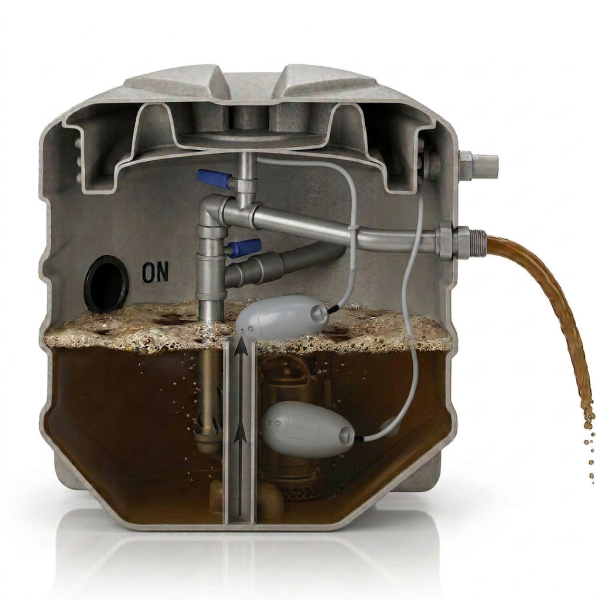

En modo vaciado, el regulador de nivel con lastre interno acciona el arranque de la bomba en posición alta (anti sobrellenado). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).

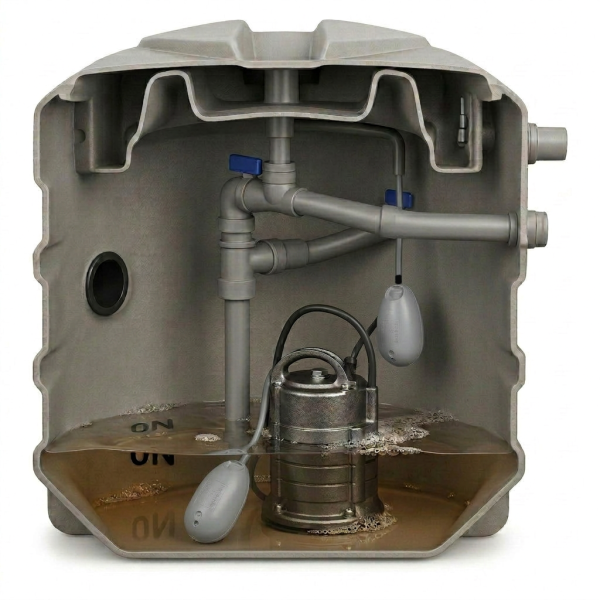

Una vez la cuba vacía, el regulador de nivel con lastre interno corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.
En modo llenado, el circuito eléctrico en el interior del interruptor se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.
PosicionamientoEl disparo de la boya de nivel con lastre interno (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero no varía en función del punto de fijación. |
Debido a su concepción con contrapeso interno integrado, el flotador no permite ajuste del ángulo de basculamiento, al contrario de los reguladores de nivel con lastre externo en cable.
Por consiguiente, el nivel de disparo permanece constante, independientemente del punto de fijación del cable.
El regulador de nivel con lastre interno AQUA MEDIUM permite una detección rápida y precisa en varios niveles gracias a su ángulo de conmutación reducido.
La carrera de conmutación indicativa es la siguiente:
Valor min. Y = Cualquiera >>> X ≈ 17-20 CM
Fijación del flotadorLa boya de nivel puede ser suspendida mediante la funda del cable, utilizando el accesorio de fijación de cable (FIXCAB), que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Atención al uso de abrazaderas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar el agua al interior de la boya de nivel por capilaridad.
|
Conexión eléctricaEn los espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica no debe nunca ser colocada en el interior de la cuba. El cable y su capilar pueden ser alargados con ayuda de un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que usted desea para evitar conexiones que perjudicarían su funcionamiento.
|
El regulador de nivel con lastre interno AQUA MEDIUM permite una detección rápida y precisa en varios niveles gracias a su ángulo de conmutación de +/- 10°.

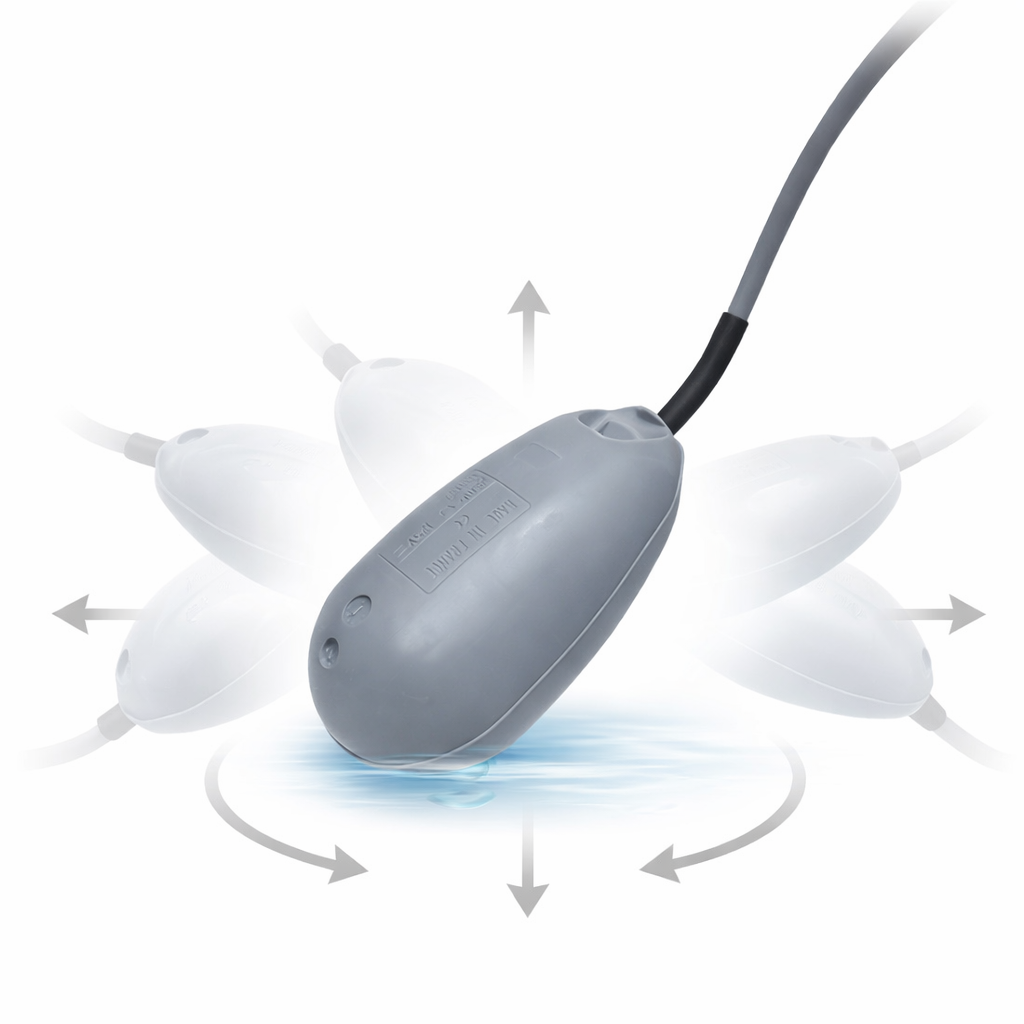

Al contrario de los sensores planos, el regulador de nivel con lastre interno AQUA MEDIUM ofrece una detección omnidireccional. Su forma le permite reaccionar a los movimientos del agua cualquiera que sea su posición en el líquido.
Esto garantiza una detección más fiable, especialmente en los entornos agitados o sometidos a turbulencias.
Accesorio de fijación de cable (FIXCAB) muy aconsejado para todos los flotadores suspendidos.
Relé de control de nivel con alarma.
