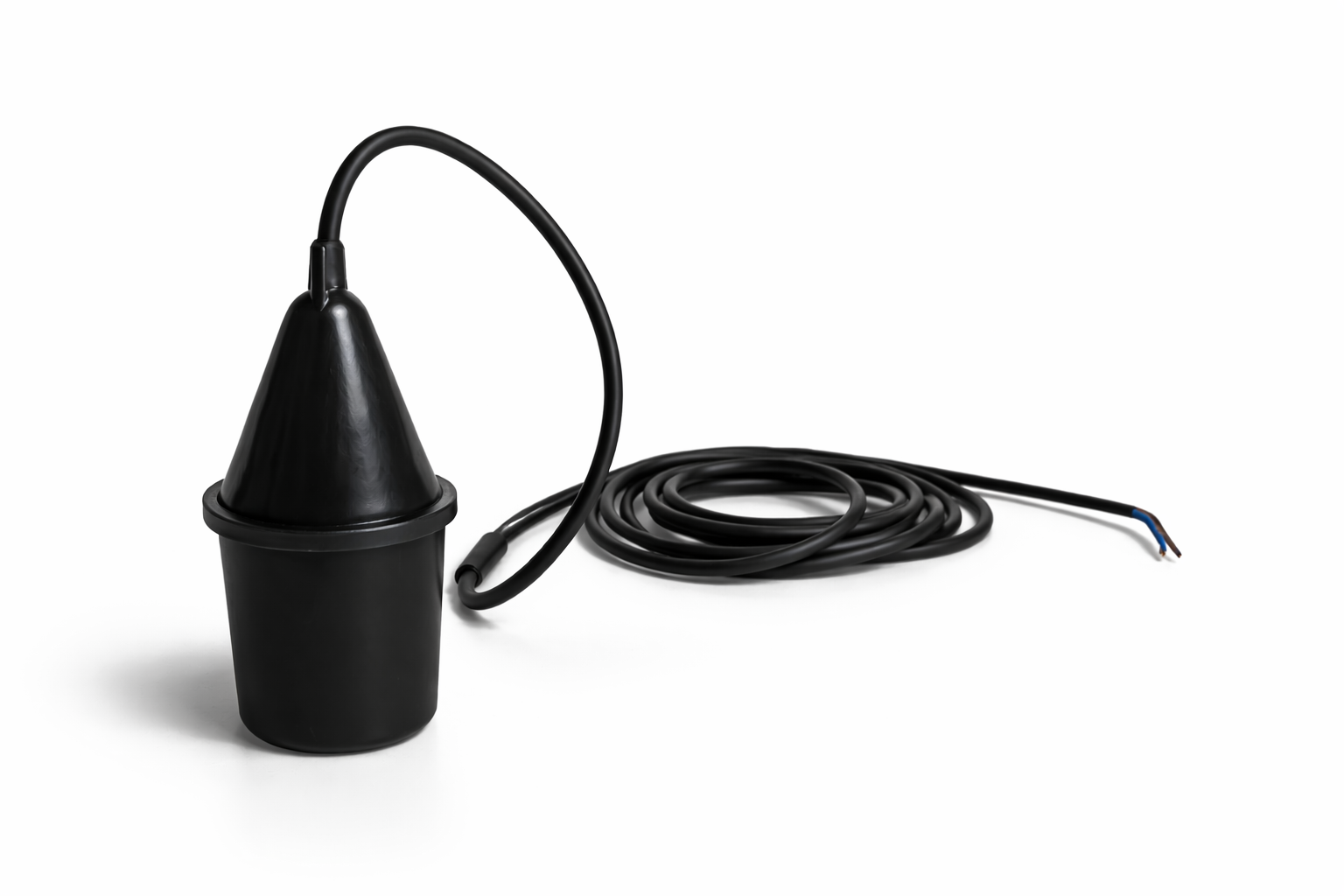

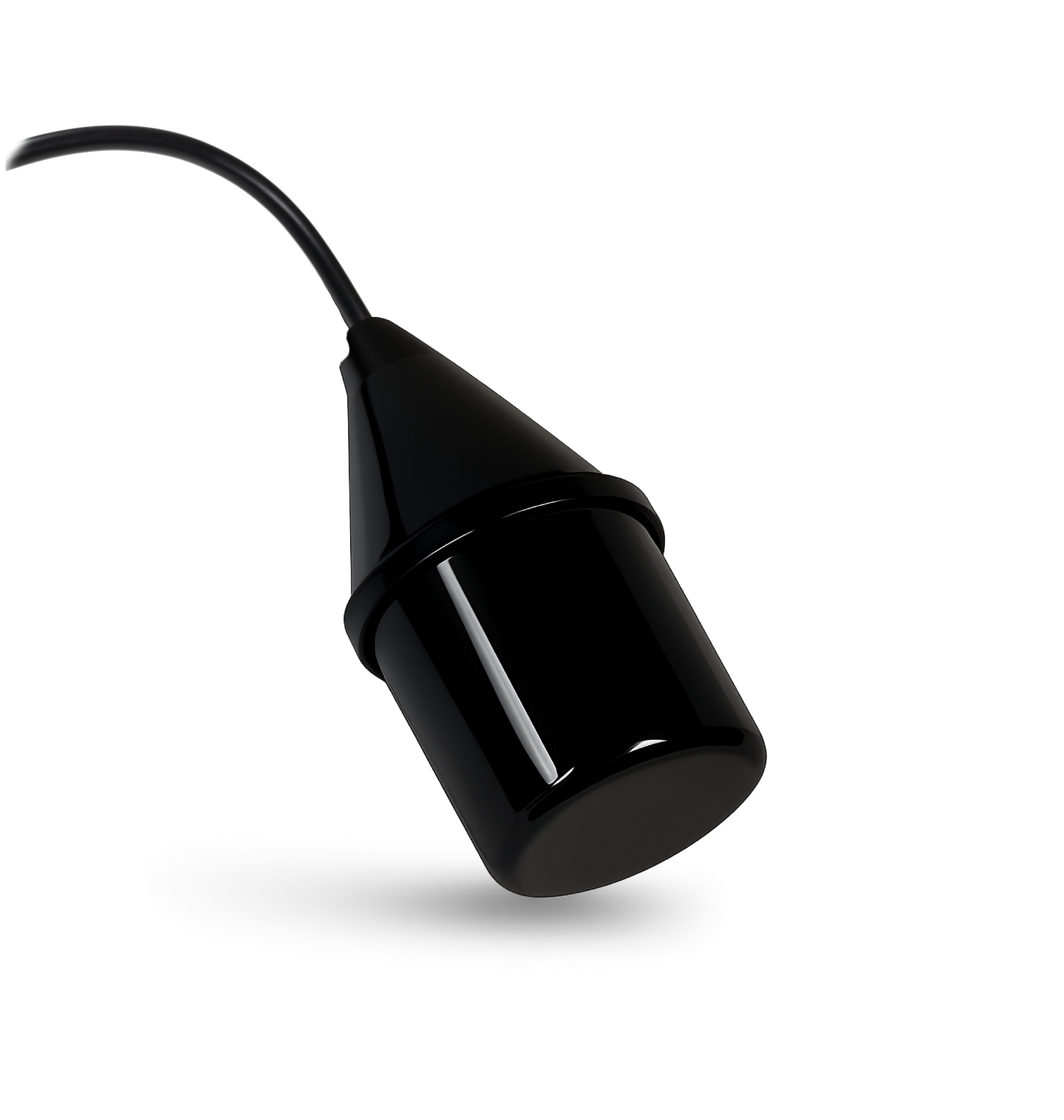

El SOLIBA EX GP es un detector de nivel certificado ATEX especialmente diseñado para la parada automática del llenado de silos o celdas de almacenamiento en zonas de riesgo explosivo clasificadas 0, 1, 2 (gas) y 20, 21 y 22 (polvo).

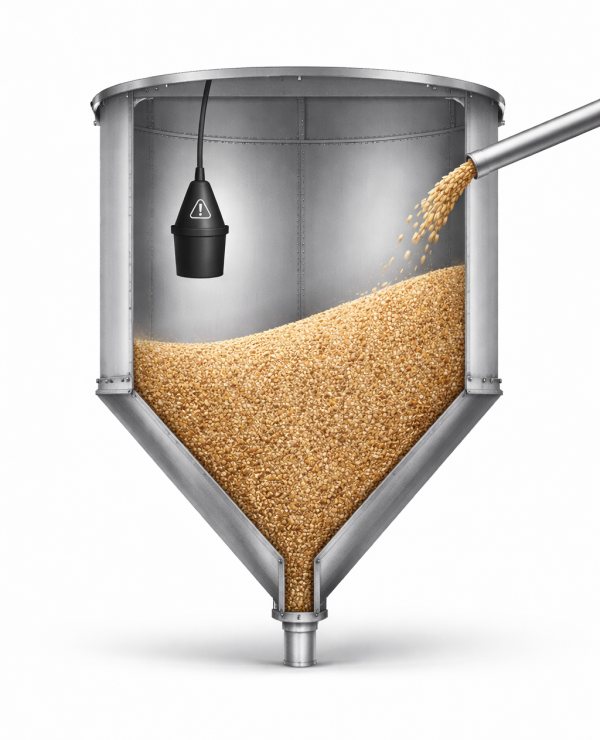

Su principio de funcionamiento se basa en la tecnología de inclinación: instalado en el interior de la tolva o silo, el detector bascula bajo el empuje del talud de producto en formación, activando así la parada del llenado.
ATMI es el único fabricante en el mundo que ofrece esta tecnología mecánica de inclinación para la detección de nivel en granos y materiales pulverulentos.
El detector de nivel SOLIBA EX GP puede utilizarse con seguridad en instalaciones ya equipadas con otros sistemas de detección (paletas rotativas, sondas vibrantes, sondas capacitivas, ultrasonidos, radares, etc.).
Descargue esta documentación y conserve la información más importante a su alcance.
pdf : 734.27 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

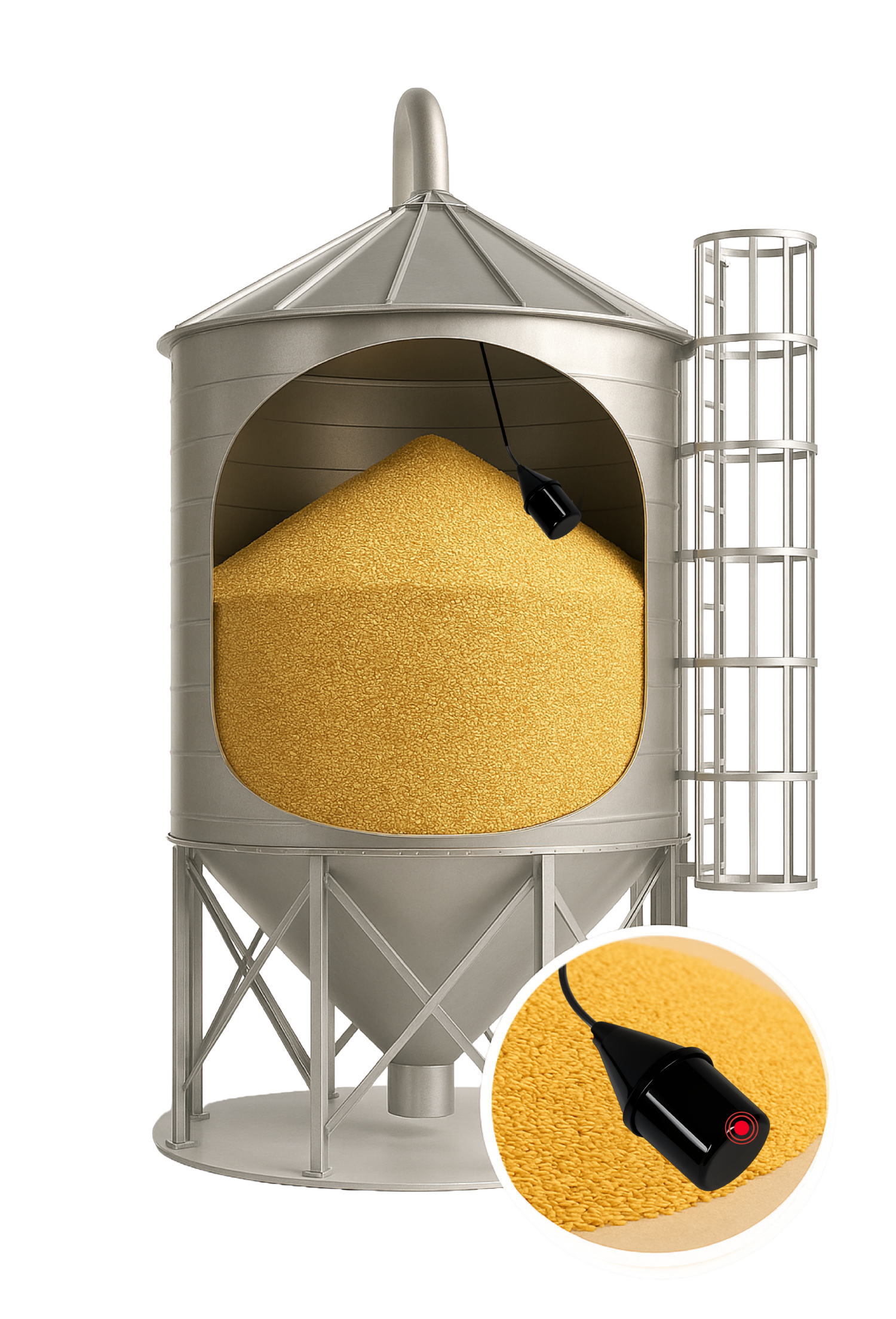

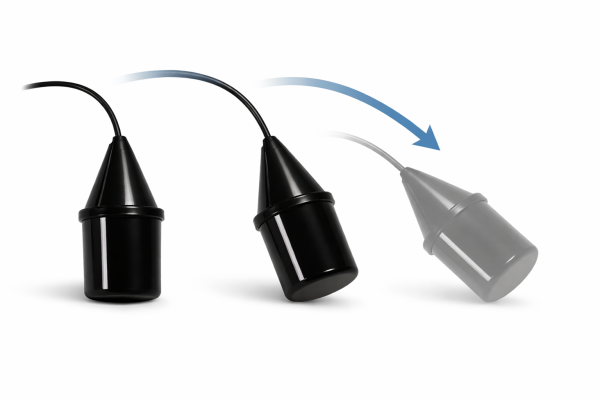

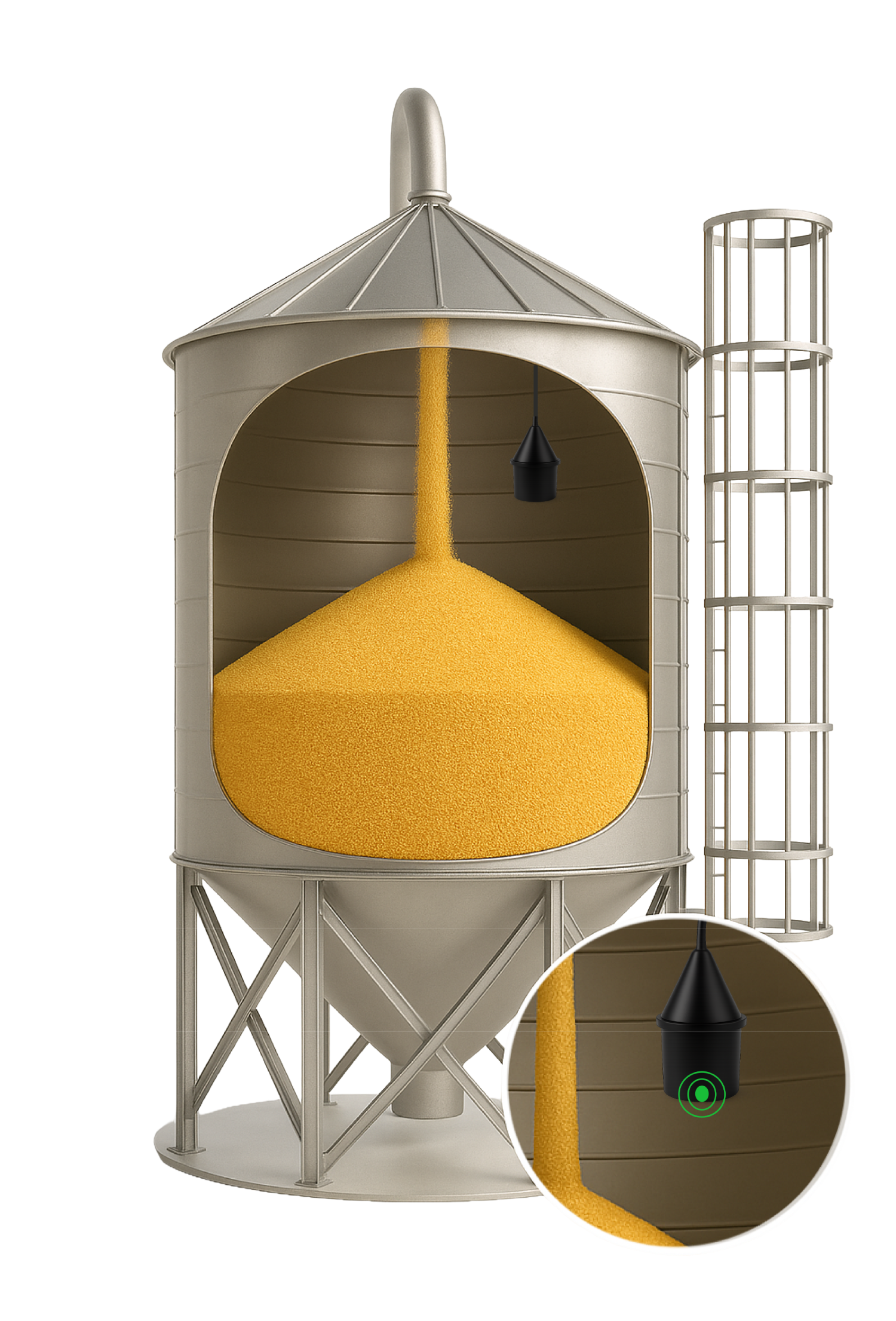

Asegurar las instalaciones por inclinaciónInstalado en el interior del silo, de la tolva o de la celda de almacenamiento, se suspende al extremo de su cable eléctrico. Durante el llenado, el material a granel (granos, polvos, gránulos, etc.) forma un talud. Cuando el talud alcanza el detector, provoca su basculamiento. El cambio de inclinación activa entonces un contacto eléctrico, que envía una señal de parada o de mando al automatismo (ej. parada del llenado, activación de una alarma, etc.).
|
 |
 |

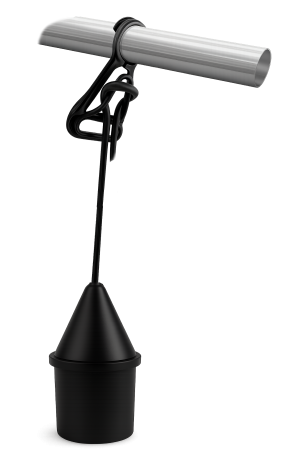

Fijación del detectorLa boya de nivel puede suspenderse a través de la funda del cable, utilizando un soporte o el accesorio de fijación de cable (FIXCAB), que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Cuidado con el uso de abrazaderas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar el agua al interior de la boya de nivel por capilaridad.
|
El disparo del detector de nivel (ángulo de conmutación) puede variar en función de la posición de este respecto al talud formado por el material a granel, pero sobre todo en función del posicionamiento del lastre o del punto de fijación.
Tiene la posibilidad de ajustar el punto de fijación o el contrapeso sobre el cable del aparato. Así, cuanto mayor sea la distancia entre el lastre y el detector, mayor será el ángulo de conmutación, y en consecuencia más tardía será la detección de nivel.
Para ajustar el lastre sobre el cable, basta con tirar del lastre plástico o resina para desencajarlo de la abrazadera de apriete o del anillo tórico. Luego, deslice la abrazadera de apriete / anillo tórico al lugar deseado y vuelva a colocar el lastre encima, de manera que el peso quede bloqueado sobre el cable.

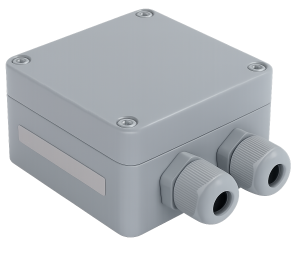

En espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y estar correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden prolongarse con un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que desee para evitar empalmes que perjudicarían su funcionamiento. |
El SOLIBA EX GP constituye una solución mecánica simple y fiable para asegurar sus instalaciones respecto a otros tipos de equipos como las lamas vibrantes, sondas capacitivas, ultrasonidos, radares, etc.

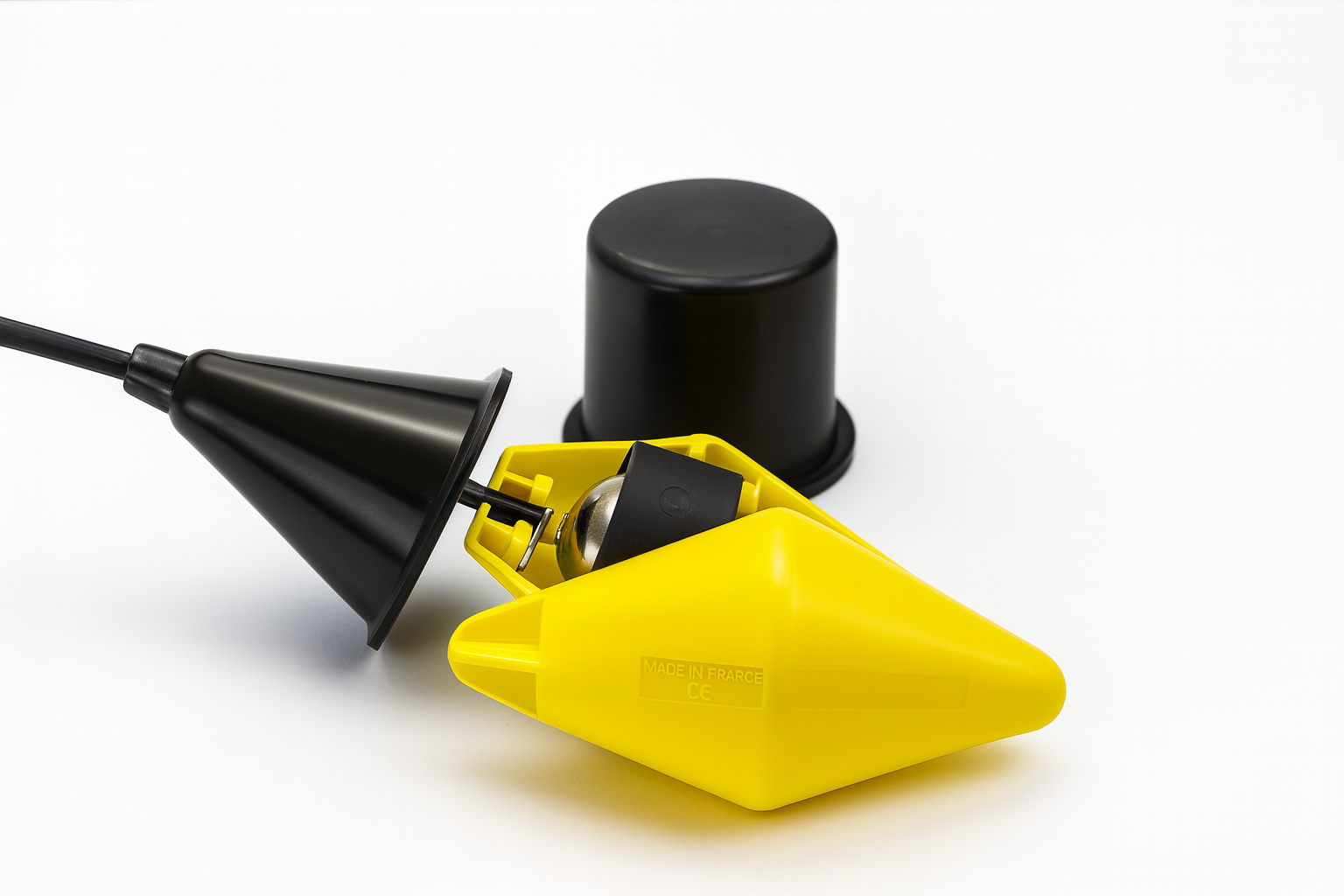

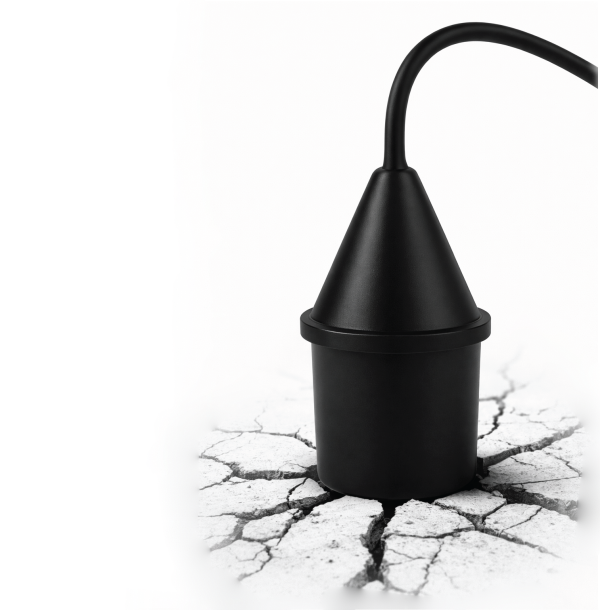

El SOLIBA EX GP está especialmente diseñado para resistir las condiciones más exigentes de los entornos de almacenamiento de granel. Durante las fases de llenado, la caída del grano puede generar una abrasión importante en el punto de impacto.
Para hacer frente a estas restricciones, el detector está equipado con una doble envoltura en Hypalon, un material reconocido por su resistencia excepcional al desgaste, a los choques y a las agresiones mecánicas.
El SOLIBA EX GP ofrece así una solución duradera, fiable y adaptada a los entornos industriales abrasivos, sin compromiso en el rendimiento.

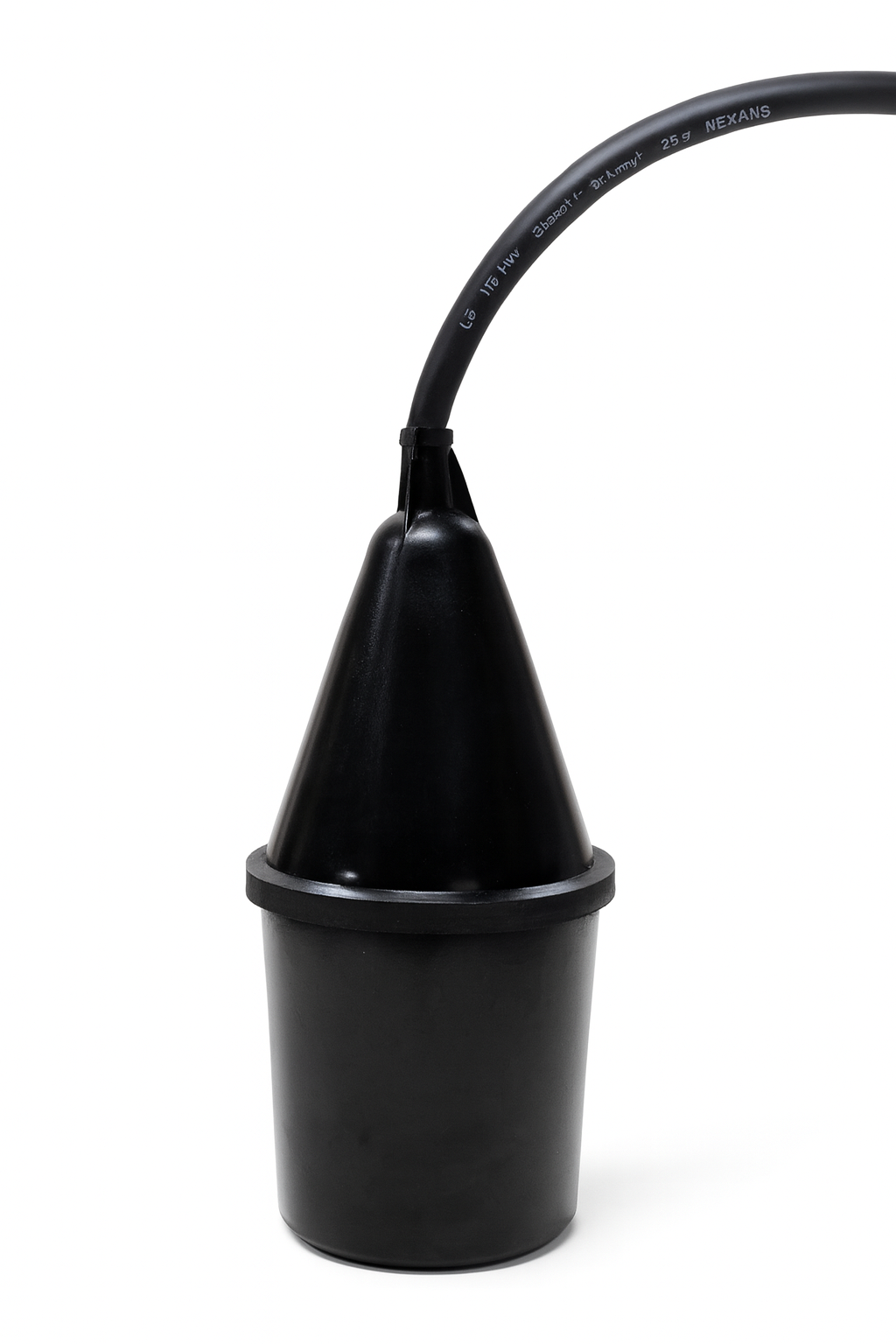

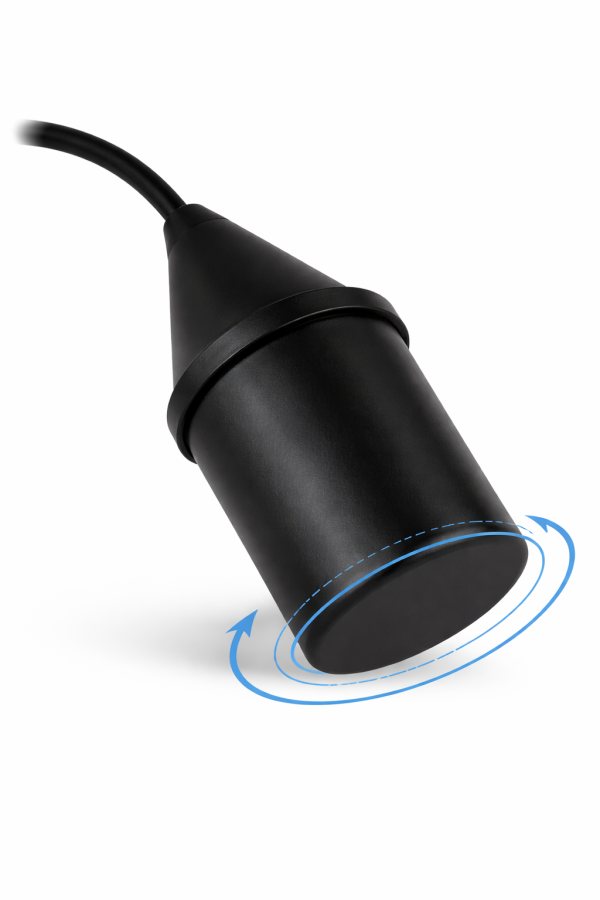

Gracias a su forma cilíndrica, el detector no se hunde en el grano durante las fases de detección. Esta geometría asegura una excelente estabilidad de posición garantizando una detección fiable y repetible en el tiempo.
✔ Funcionamiento constante
✔ Ninguna perturbación ligada a la acumulación de materia
✔ Ningún mantenimiento necesario
Accesorio de fijación de cable (FIXCAB) vivamente recomendado para todos los flotadores suspendidos.
Relé de control de nivel con alarma.
Relé de seguridad intrínseca para alimentar los aparatos ATEX en muy baja tensión.
Permite estabilizar el detector y determinar el punto de inclinación.
Para definir mejor el flotador de boya de nivel adaptado a su necesidad, ATMI propone una amplia gama de interruptores de nivel para líquidos y sólidos en diversas aplicaciones.
