Interruptor de nivel con flotador

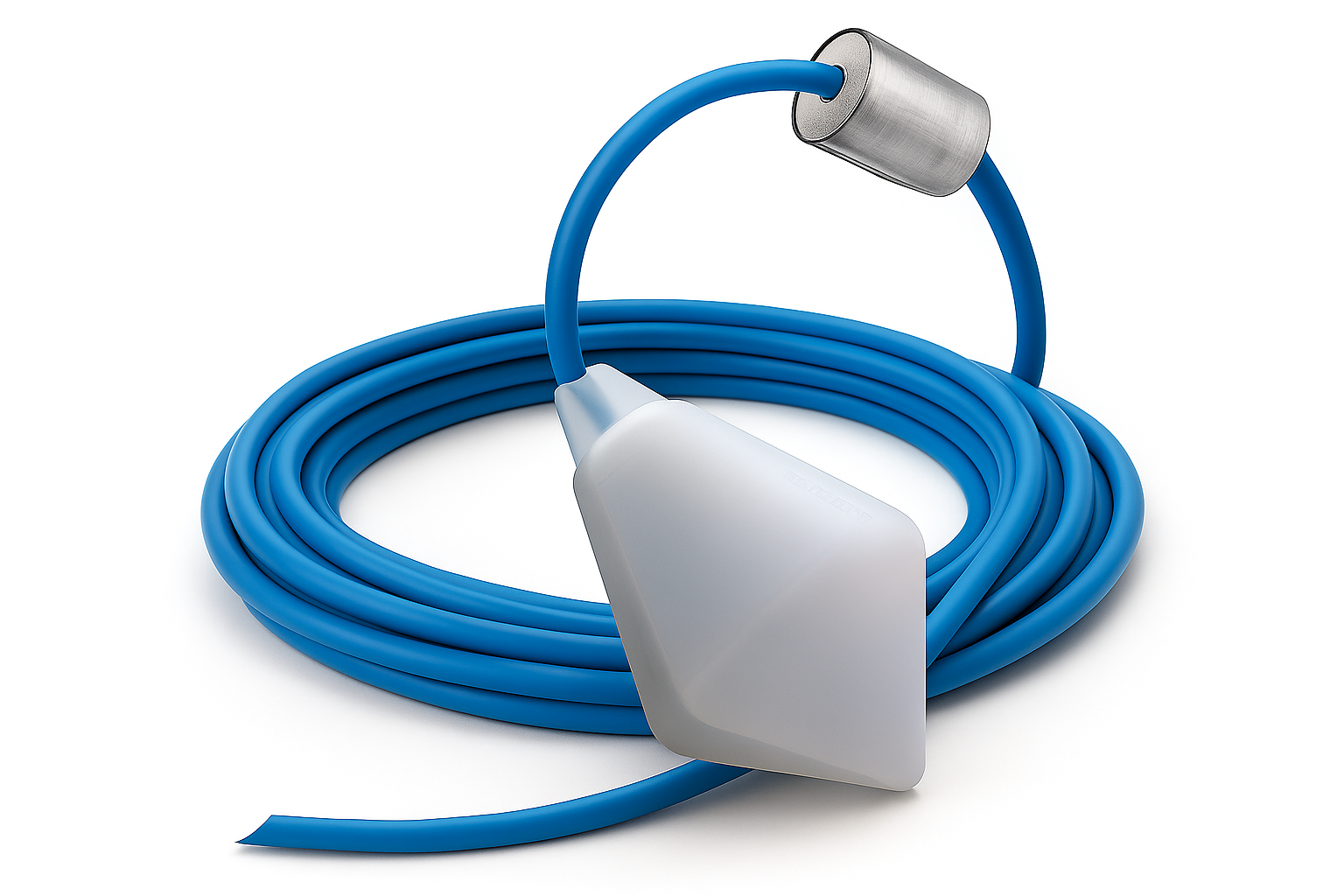

La boya de nivel o interruptor de nivel ATS 165 EP certificado ACS (Certificación de Conformidad Sanitaria) está fabricado con materiales especiales dedicados a una inmersión permanente en agua potable de consumo humano, medio alimentario gracias a su lastre ajustable en acero inoxidable AISI 316L de uso alimentario.
Gracias a su ángulo de conmutación muy amplio de 165°, el interruptor de nivel ATS 165 EP asegura una regulación de nivel sin sobresaltos, protegiendo eficazmente los motores de bombas y los dispositivos eléctricos. Un solo aparato es suficiente para asegurar el control automático del llenado del depósito.
Entregado con un lastre ajustable en acero inoxidable AISI 316L, permite una regulación de nivel precisa gracias a su ángulo de conmutación de ±25°.
⚠️ Atención: el interruptor de nivel ATS 165 EP no se recomienda para caudales de llenado lentos. En ese caso, priorice los interruptores de nivel de la gama AQUA o SOBA, más adaptados a este tipo de aplicación.
Diseño y fabricación 100 % franceses.
Descargue esta documentación y conserve la información más importante a mano.
pdf : 585.94 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vaciado o LlenadoEl interruptor de nivel ATS 165 EP funciona según el principio de detección de nivel por basculamiento.
El flotador está equipado con un cable de tres conductores (COM, NO, NC), permitiendo seleccionar el modo de funcionamiento durante el cableado: Utilizado en pareja con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|

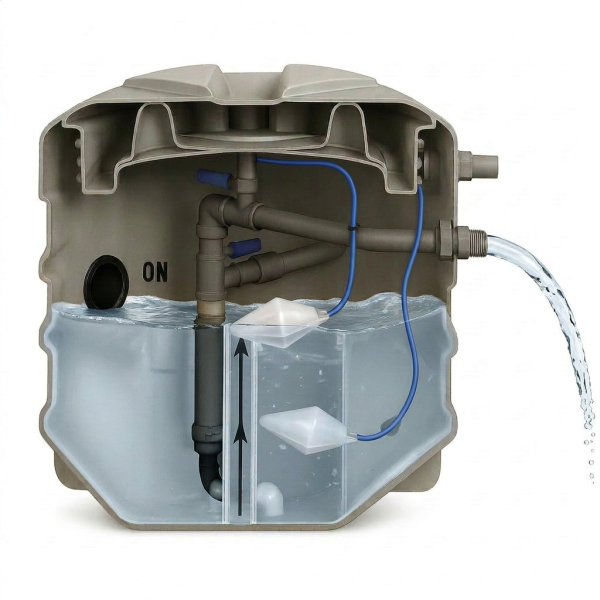

En modo vaciado, el interruptor de nivel acciona el arranque de la bomba en posición alta (anti-desbordamiento). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).

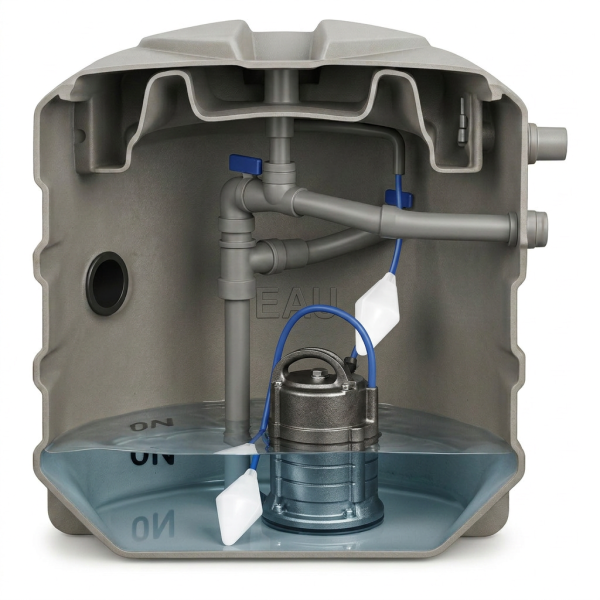

Una vez la cuba vacía, el interruptor de nivel corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.
En modo llenado, el circuito eléctrico en el interior del interruptor se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.
Posicionamiento del lastreEl accionamiento de la boya de nivel (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero sobre todo en función del posicionamiento del lastre o punto de fijación. En efecto, la longitud del cable entre el contrapeso y el interruptor de flotador determina la cantidad de líquido que se eleva o se baja para llevar el interruptor de flotador a cambiar de estado. Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato para optimizar su funcionamiento. |
Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato, así cuanto mayor sea la distancia entre el lastre y el flotador, mayor será la diferencia de niveles y por consiguiente mayor será el ángulo de conmutación.
Esto permite al flotador adaptarse a eventuales turbulencias en el líquido pero igualmente al flotador trabajar en un amplio abanico de densidades.

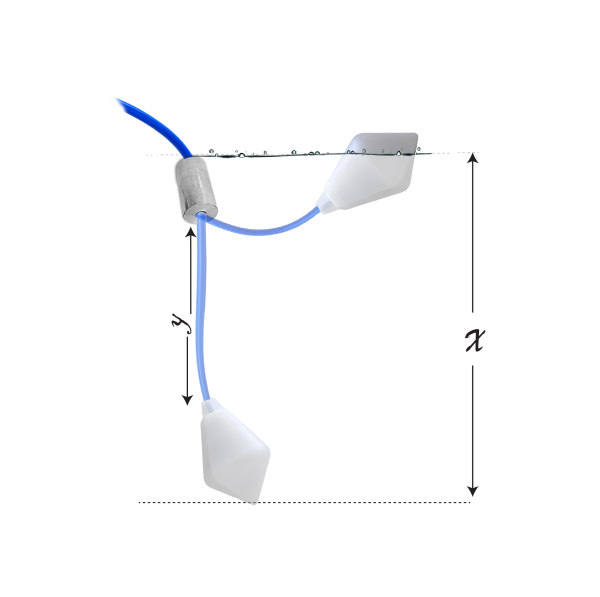

A continuación se indican valores a título indicativo para el ATS 165 EP con una longitud de cable mínima y máxima para asegurar un funcionamiento correcto :
Valor mín. Y = 10cm > X ≈ 45-50 CM
Valor máx. Y = 30cm > X ≈ 75-80 CM

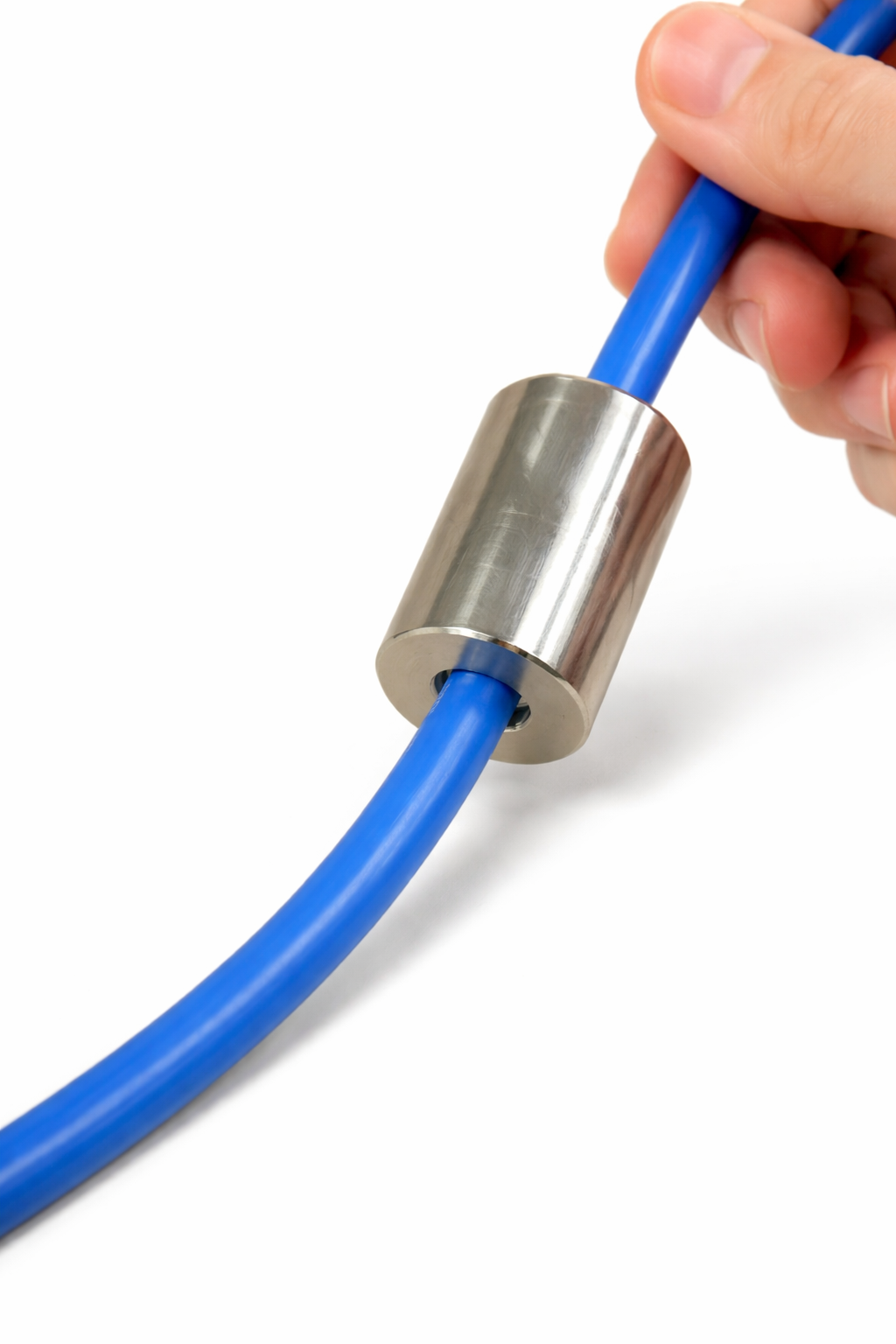

Para ajustar el lastre sobre el cable, basta con tirar del lastre plástico o resina para desengancharlo de la abrazadera de apriete o junta tórica. A continuación, deslice la abrazadera de apriete/junta tórica al lugar deseado y vuelva a colocar el lastre encima, de modo que el peso quede bloqueado sobre el cable.
|
Fijación del flotadorLa boya de nivel puede suspenderse mediante la funda del cable, utilizando el accesorio de fijación de cable (FIXCAB), que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en cualquier momento. Atención al uso de collares u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar el agua al interior de la boya de nivel por capilaridad.
|
Conexión eléctricaEn espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden alargarse mediante un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que desee para evitar empalmes que perjudicarían su funcionamiento.
|

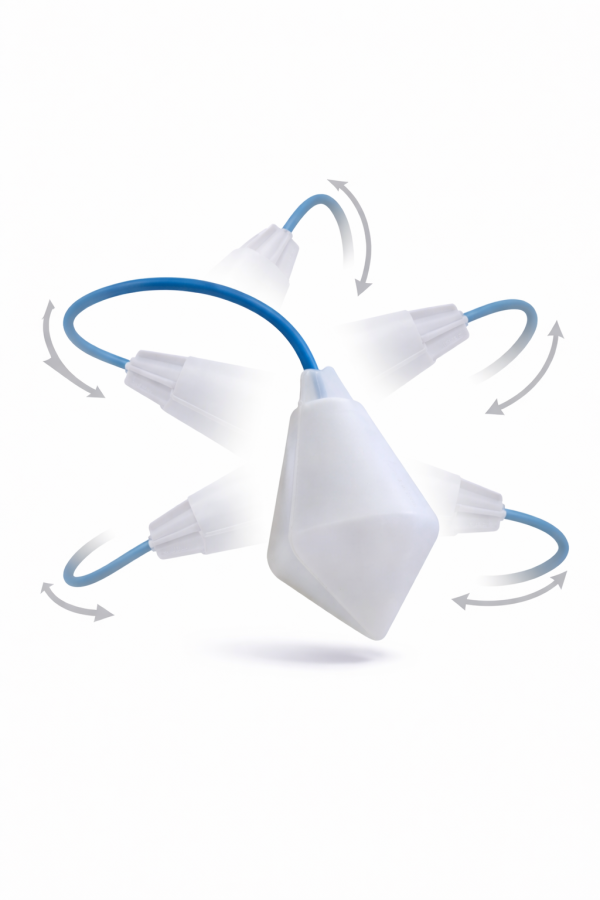

A diferencia de los sensores planos, el ATS 165 EP ofrece una detección omnidireccional. Su forma le permite reaccionar a los movimientos del agua sea cual sea su posición en el líquido.
Esto garantiza una detección más fiable, especialmente en entornos agitados o sometidos a turbulencias.

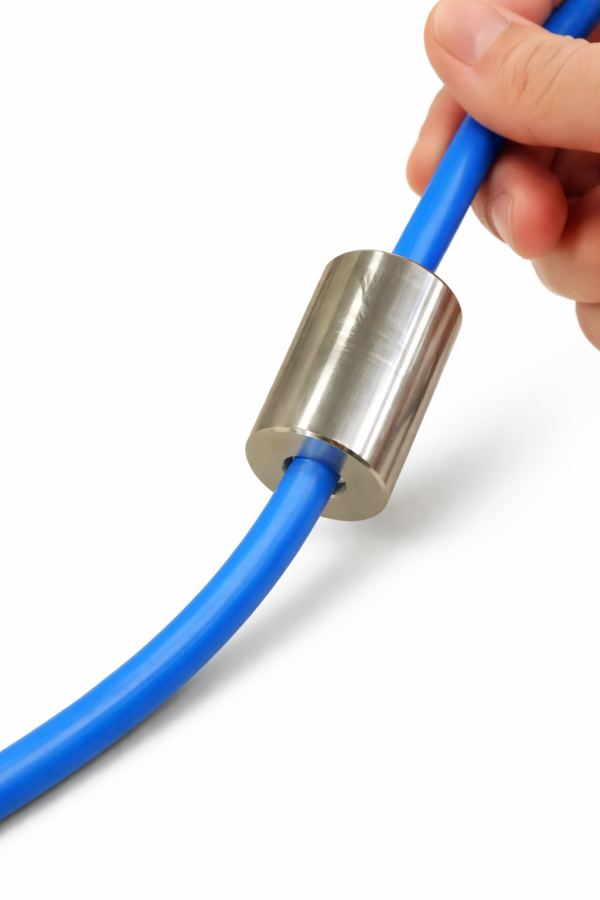

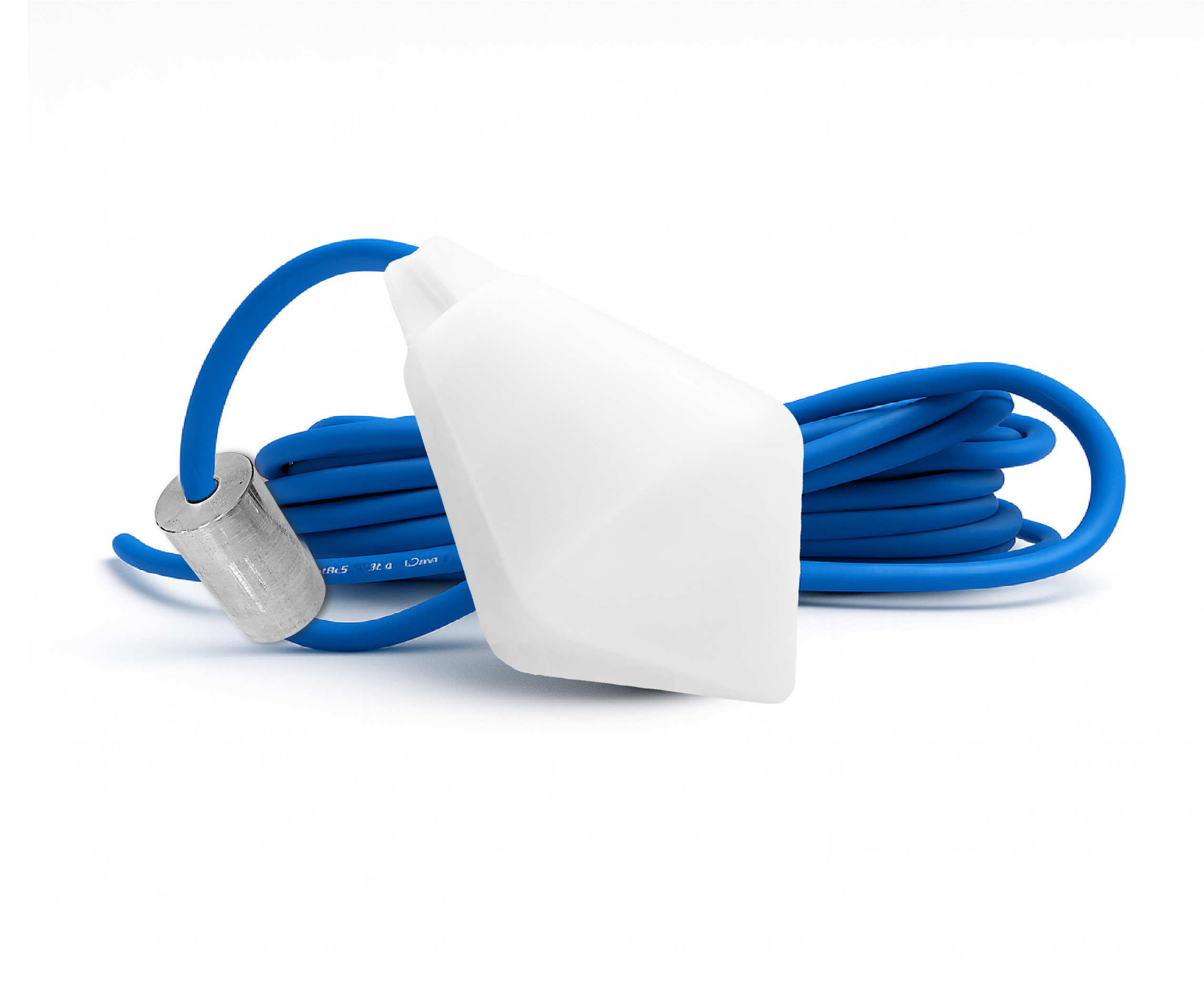

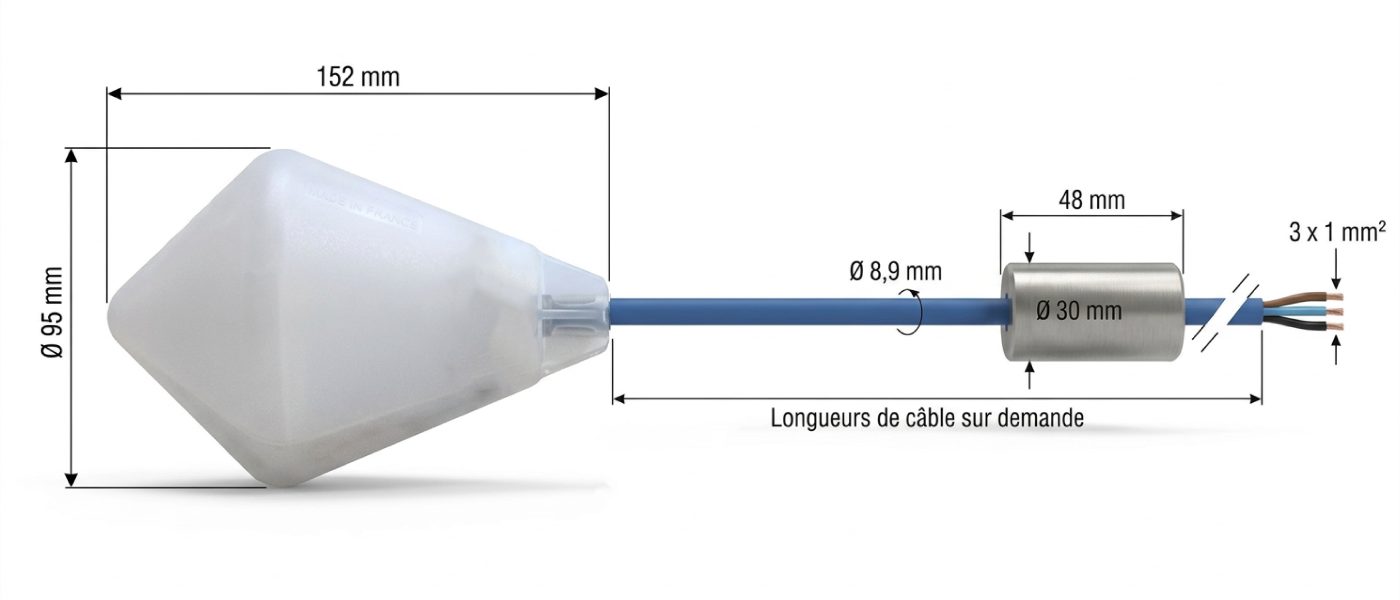

El interruptor de nivel ATS 165 EP está equipado con un lastre en acero inoxidable de 230 g indispensable para el buen funcionamiento del flotador. Determina el punto de rotación según los niveles de líquidos deseados. Puede ajustarse en cualquier momento según la necesidad.

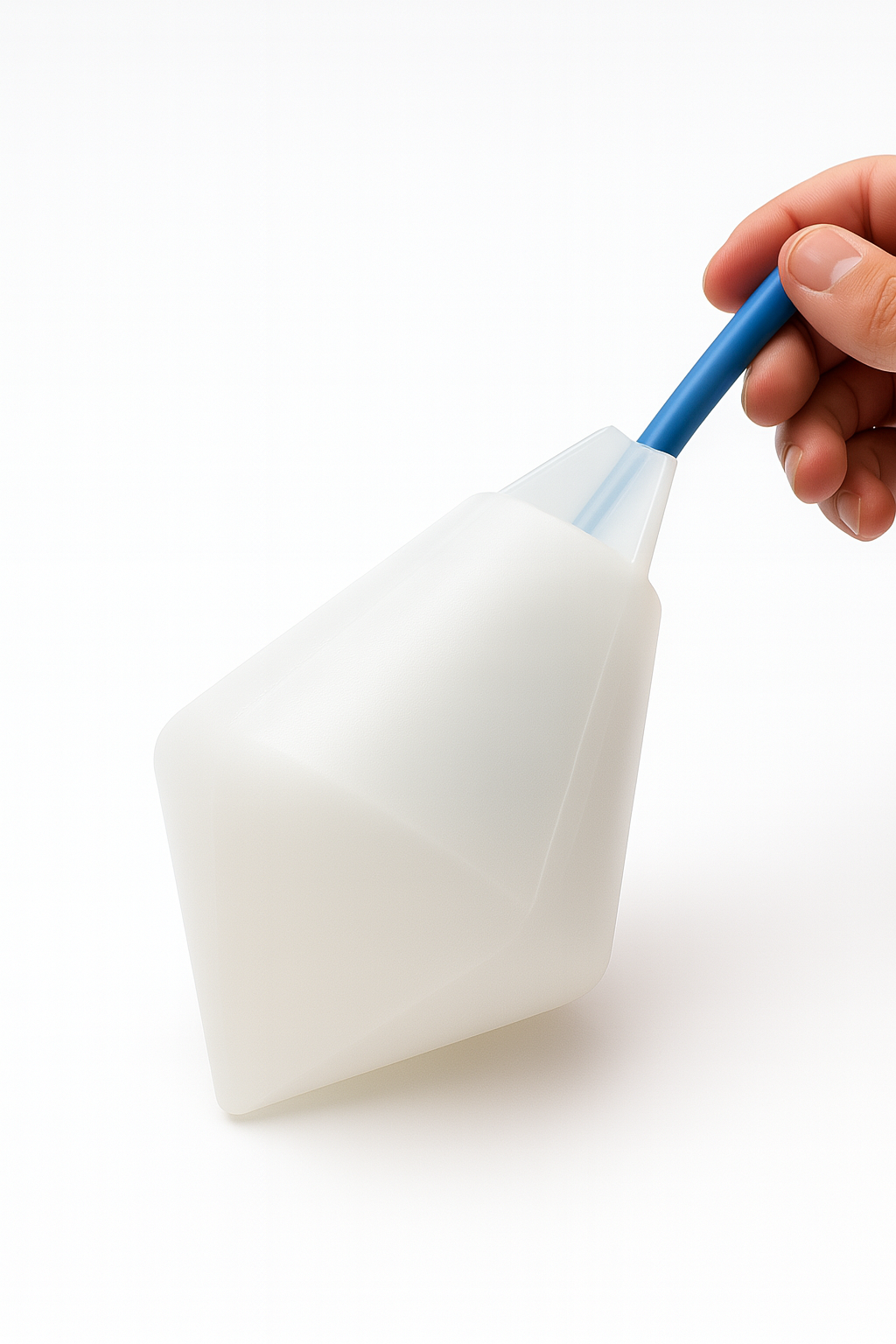

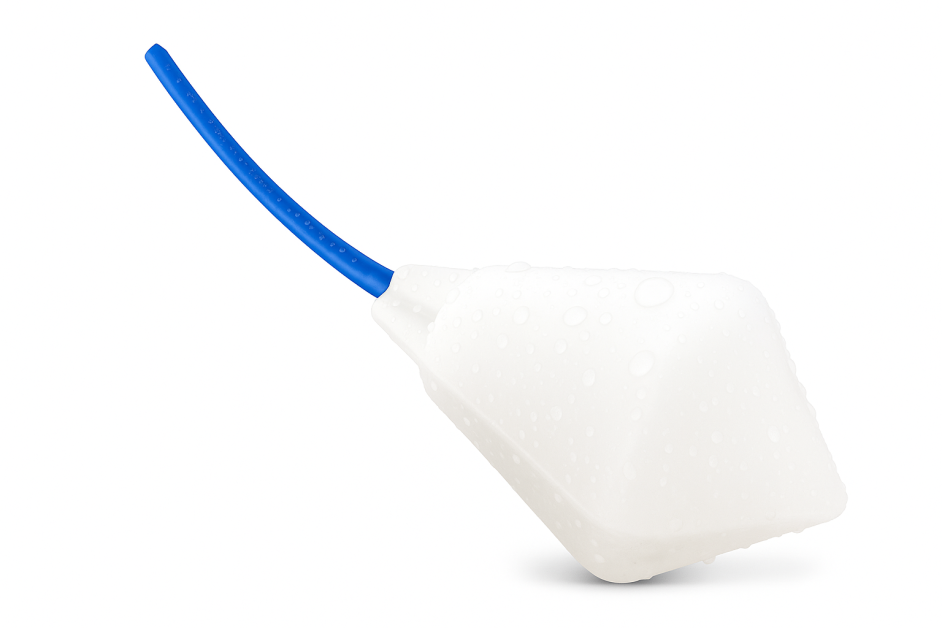

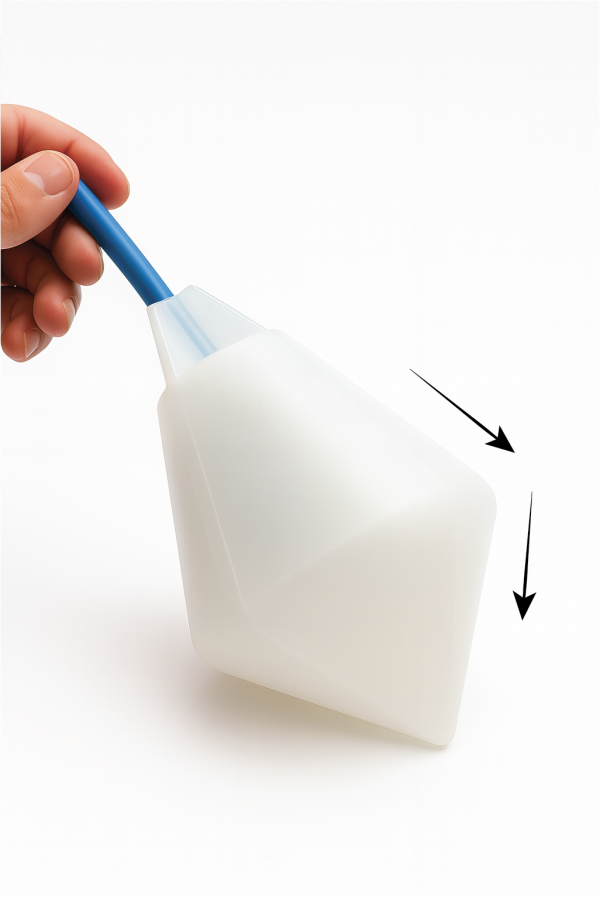

La forma de la boya de nivel ATS 165 EP, en polipropileno copolímero, está especialmente estudiada para evitar la acumulación de impurezas sobre su cuerpo, preservando así su rendimiento y su longevidad en el tiempo. Ningún mantenimiento requerido.
Accesorio de fijación de cable (FIXCAB) muy recomendado para todos los flotadores suspendidos.
Toma multifunción ideal para el control de bomba.
Los lastres ajustables son indispensables para el buen funcionamiento de los flotadores.
Relé de control de nivel con alarma.
Para definir mejor la boya de nivel con flotador adaptada a su necesidad, ATMI propone una amplia gama de interruptores de nivel con flotador para líquidos y sólidos en diversas aplicaciones.
