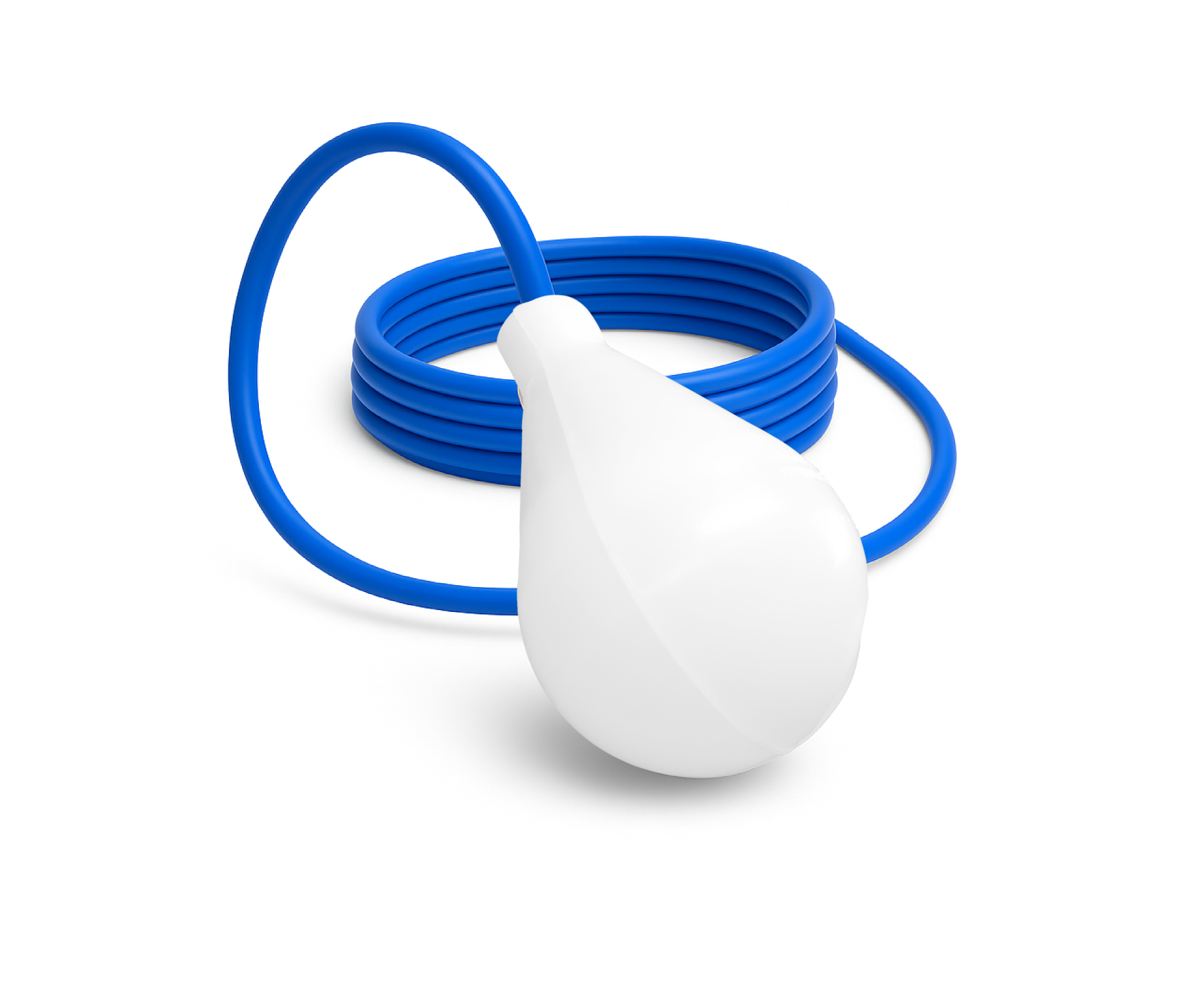

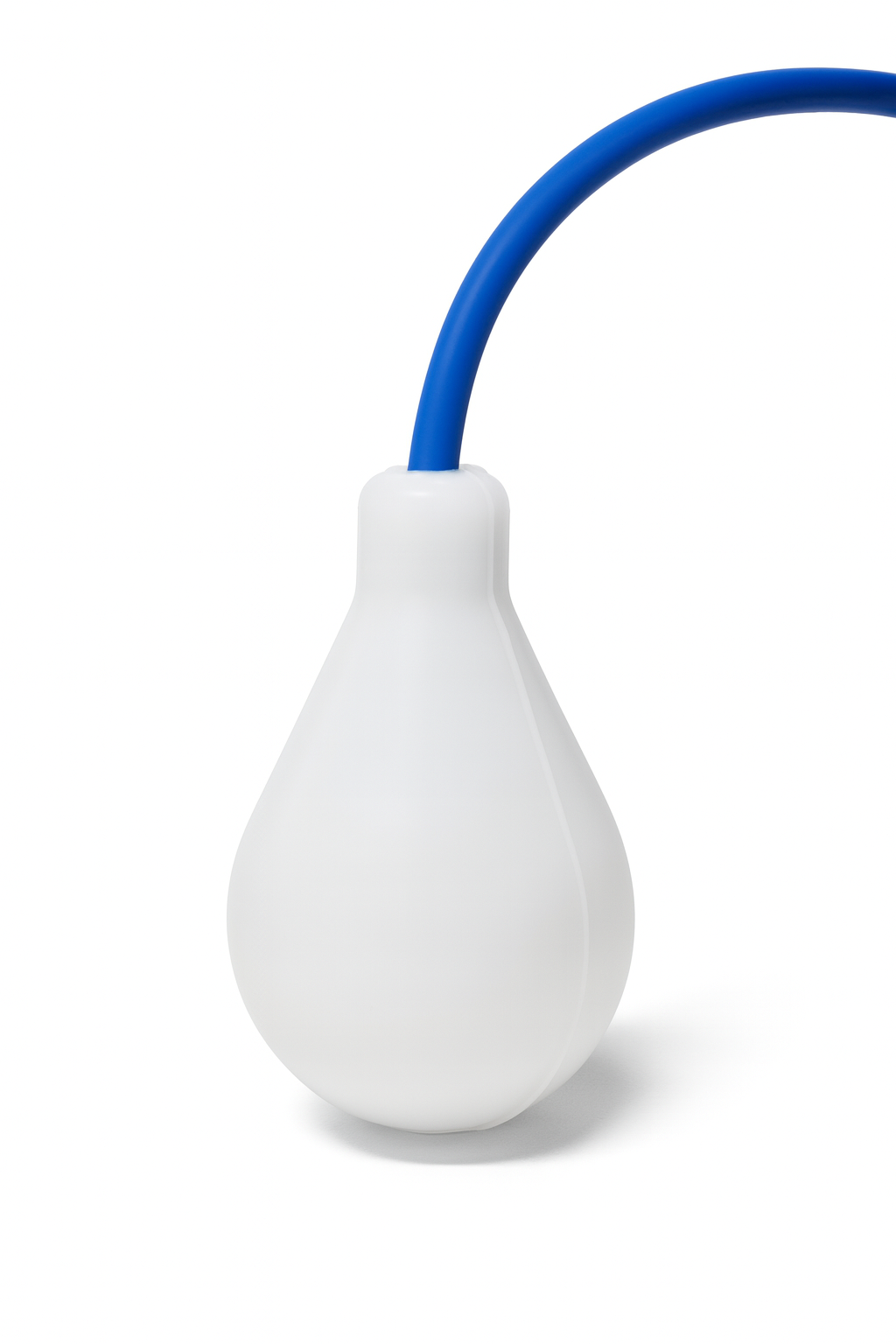

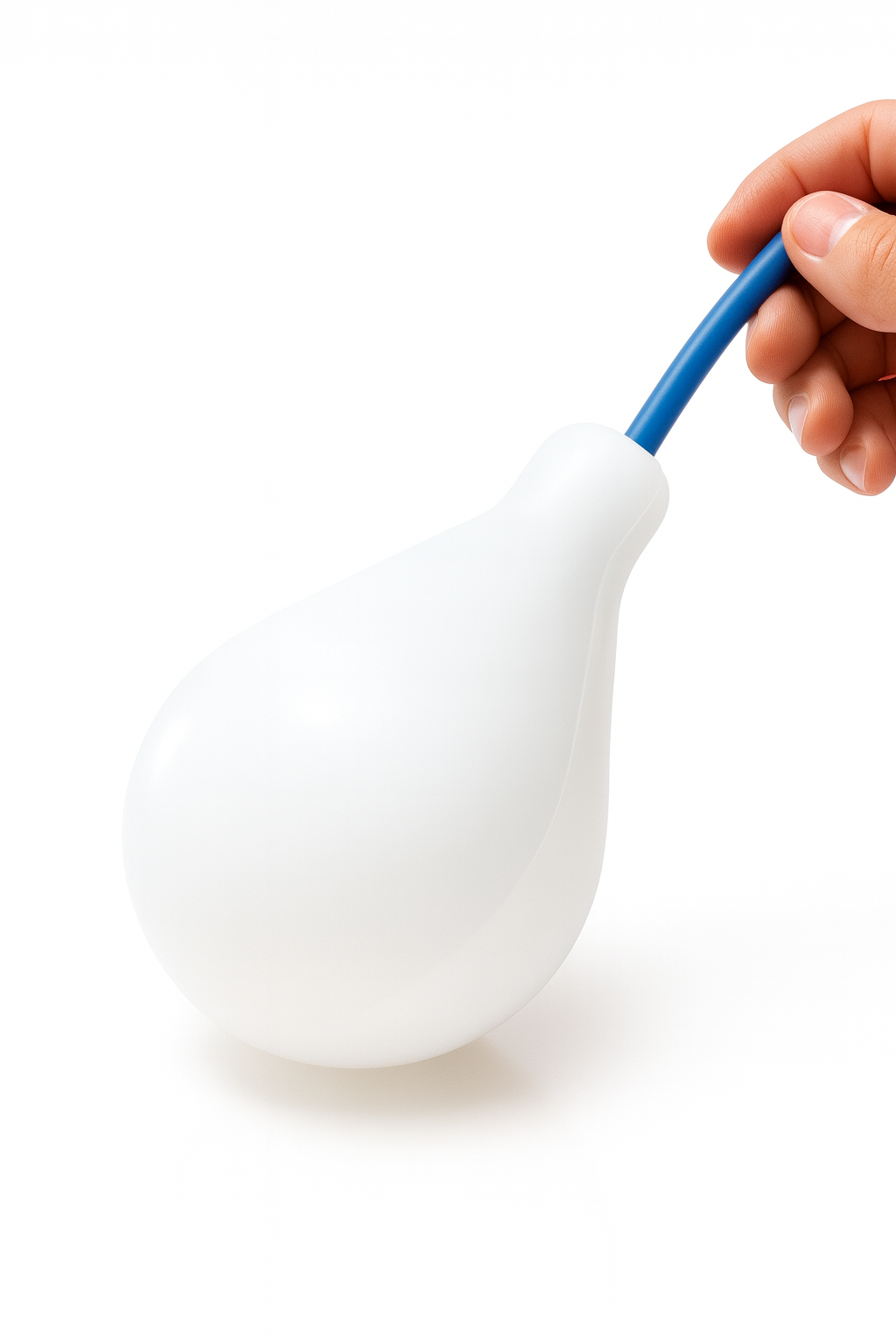

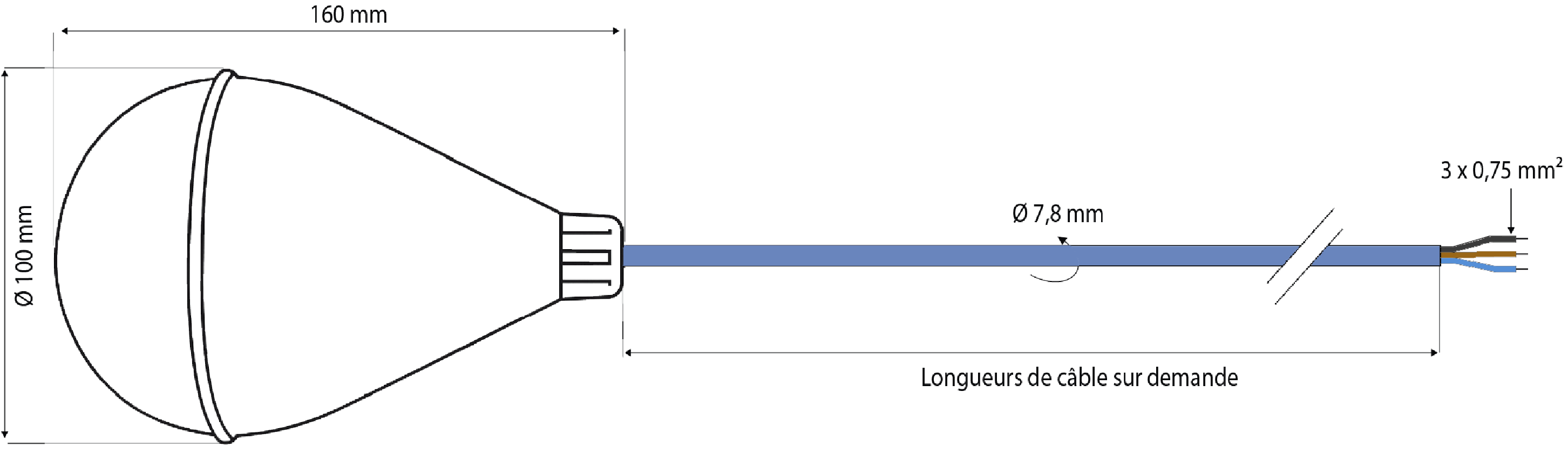

El regulador de nivel con flotador con lastre interno AQUA XL EP, certificado ACS (Certificación de Conformidad Sanitaria), está especialmente diseñado para uso en agua potable destinada al consumo humano.
Fabricado con materiales conformes a las normas sanitarias, garantiza un uso seguro e higiénico, ofreciendo al mismo tiempo la robustez que caracteriza a la gama AQUA XL.
Ideal para aplicaciones exigentes como estaciones de bombeo de agua potable, depósitos de almacenamiento o sistemas de tratamiento de agua, el flotador bascula bajo el empuje del líquido, abriendo o cerrando un circuito conectado a un armario de control para automatizar las bombas o activar una alarma.
El regulador de nivel con flotador con lastre interno AQUA XL EP está equipado con un cable especial certificado ACS, sin halógenos, resistente y adaptado a entornos sensibles como el ferroviario, la construcción naval o el nuclear.
Gracias a su pequeño ángulo diferencial de 10°, puede utilizarse en alarma de nivel alto o alarma de nivel bajo, ofreciendo un control preciso del nivel de agua.
⚠️ Atención: el modelo AQUA XL EP no se recomienda para líquidos agitados. Para estas aplicaciones, utilice el interruptor de nivel ATS 165 EP, también certificado ACS.
Descargue esta documentación y conserve la información más importante a mano.
pdf : 814.28 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vaciado o LlenadoEl regulador de nivel con flotador con lastre interno AQUA XL EP funciona según el principio de detección de nivel por basculamiento.
El flotador está equipado con un cable de tres conductores (COM, NO, NC), permitiendo seleccionar el modo de funcionamiento durante el cableado: Utilizado en pareja con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|
En modo vaciado, el regulador de nivel con flotador con lastre interno acciona el arranque de la bomba en posición alta (anti-sobrellenado). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez la cuba vacía, el regulador de nivel con flotador con lastre interno corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.
En modo llenado, el circuito eléctrico en el interior se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.
PosicionamientoEl disparo de la boya de nivel con lastre interno (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero no varía en función del punto de fijación. |
Debido a su concepción con contrapeso interno integrado, el flotador no permite el ajuste del ángulo de basculamiento, a diferencia de los reguladores de nivel con lastre externo en cable.
Por consiguiente, el nivel de disparo permanece constante, independientemente del punto de fijación del cable.
El regulador de nivel con lastre interno AQUA XL EP permite una detección rápida y precisa en varios niveles gracias a su reducido ángulo de conmutación.
La carrera de conmutación indicativa es la siguiente:
Valor min. Y = Cualquiera >>> X ≈ 17-20 CM
Fijación del flotadorLa boya de nivel puede suspenderse a través de la funda del cable, utilizando el accesorio de fijación FIXCAB, que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Atención a la utilización de abrazaderas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar el agua al interior de la boya de nivel por capilaridad.
|
Conexión eléctricaEn los espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica no debe nunca colocarse en el interior de la cuba. El cable y su capilar pueden alargarse con ayuda de un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que desea para evitar empalmes que perjudicarían su funcionamiento. |
