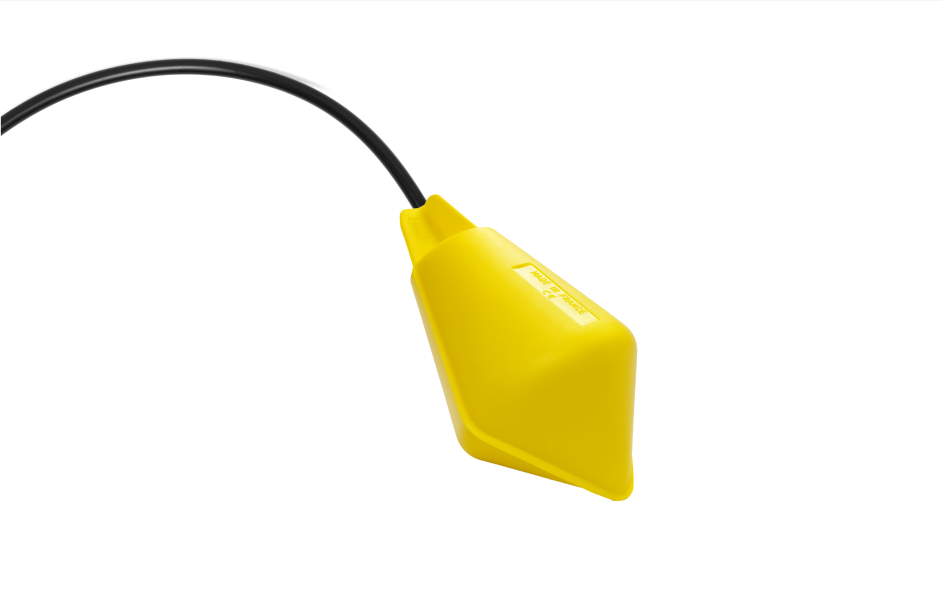

¡El flotador más popular entre los fabricantes de bombas!
El interruptor de nivel BIP STOP está adaptado a AGUAS CLARAS Y RESIDUALES para el control automático de bombas.
Está equipado con un mecanismo simple y un contacto inversor NO/NC (20(8)A- 250V), que permite señalar el nivel de líquido alcanzado en el depósito de cubas, y otros recipientes en llenado o en vaciado sea directamente o a través de un relé.
Gracias a su tamaño y forma específica, el interruptor de nivel con flotador BIP STOP es una solución simple, fiable y económica utilizada como accesorio indispensable por los fabricantes de bombas en diversos sistemas industriales y de depuración.
Su gran ángulo diferencial, le permite establecer un contacto de nivel sin tirones en los motores de bombas y en los dispositivos eléctricos en líquidos muy agitados. Además, permite detectar a la vez el nivel alto y el nivel bajo en una misma cuba cuya histéresis no excede los 0,6 m.

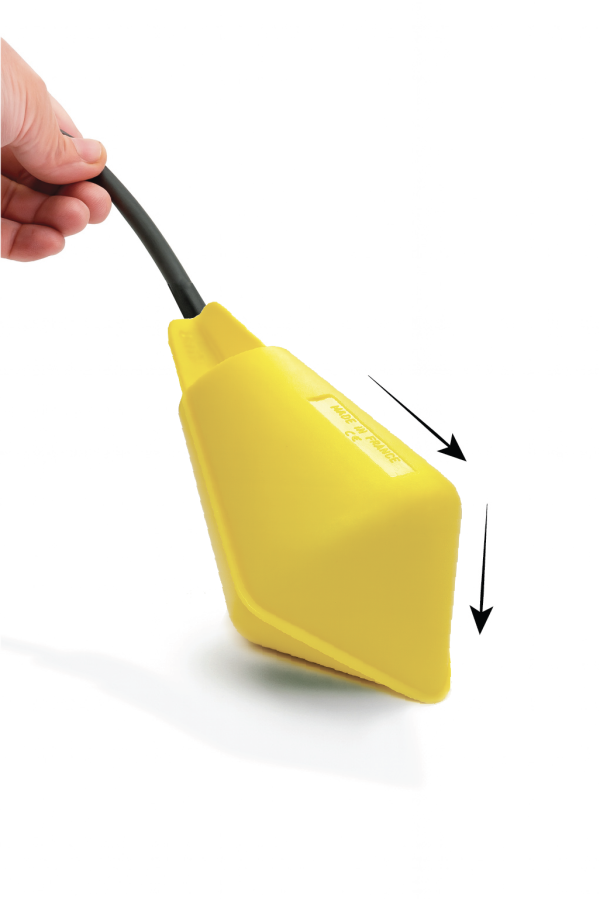

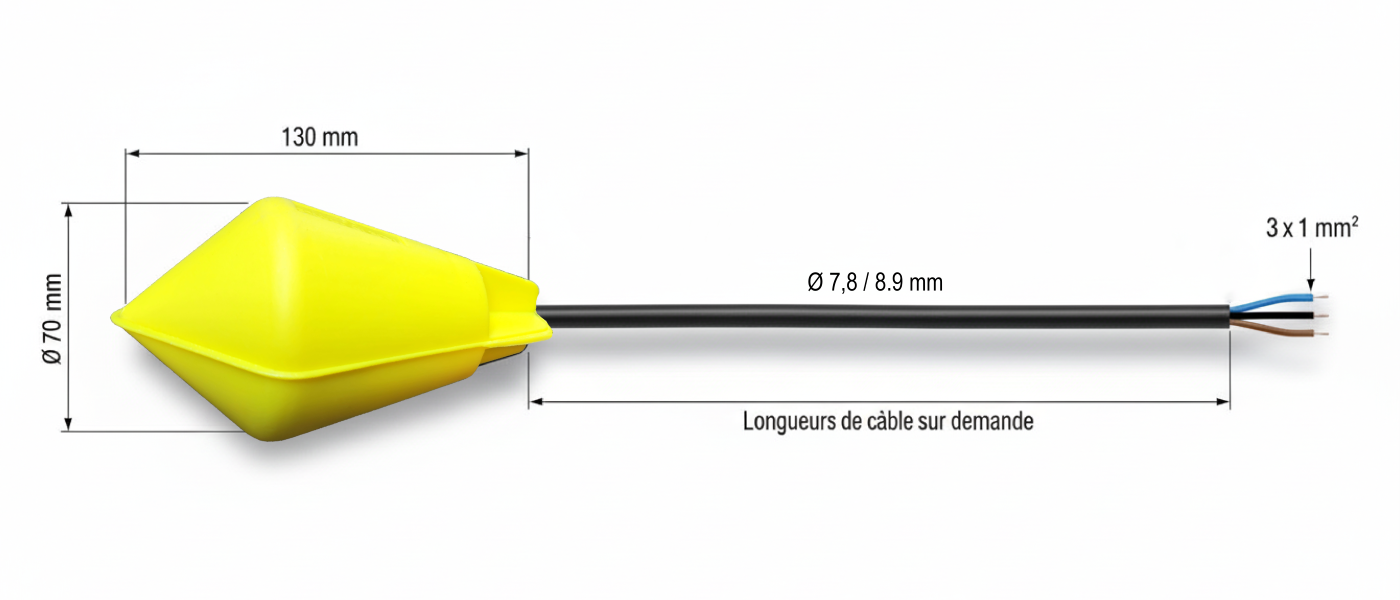

De forma bicónica, el flotador en polipropileno copolímero está especialmente estudiado para evitar la acumulación de impurezas sobre su cuerpo, preservando así sus rendimientos y su longevidad en el tiempo.
⚠️ Atención: debido a su concepción, el interruptor de nivel BIP STOP no es recomendado para caudales de llenado lentos. En este caso, privilegie los interruptores de nivel de la gama AQUA o SOBA, mejor adaptados a este tipo de aplicación
Concepción y fabricación 100% francesa.
No espere más: Mantenga el control de su nivel de agua con una solución al alcance de un clic.
Descargue esta documentación y conserve las informaciones más importantes al alcance de la mano.
pdf : 603.30 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vaciado o LlenadoEl interruptor de nivel BIP STOP funciona según el principio de detección de nivel por basculamiento.

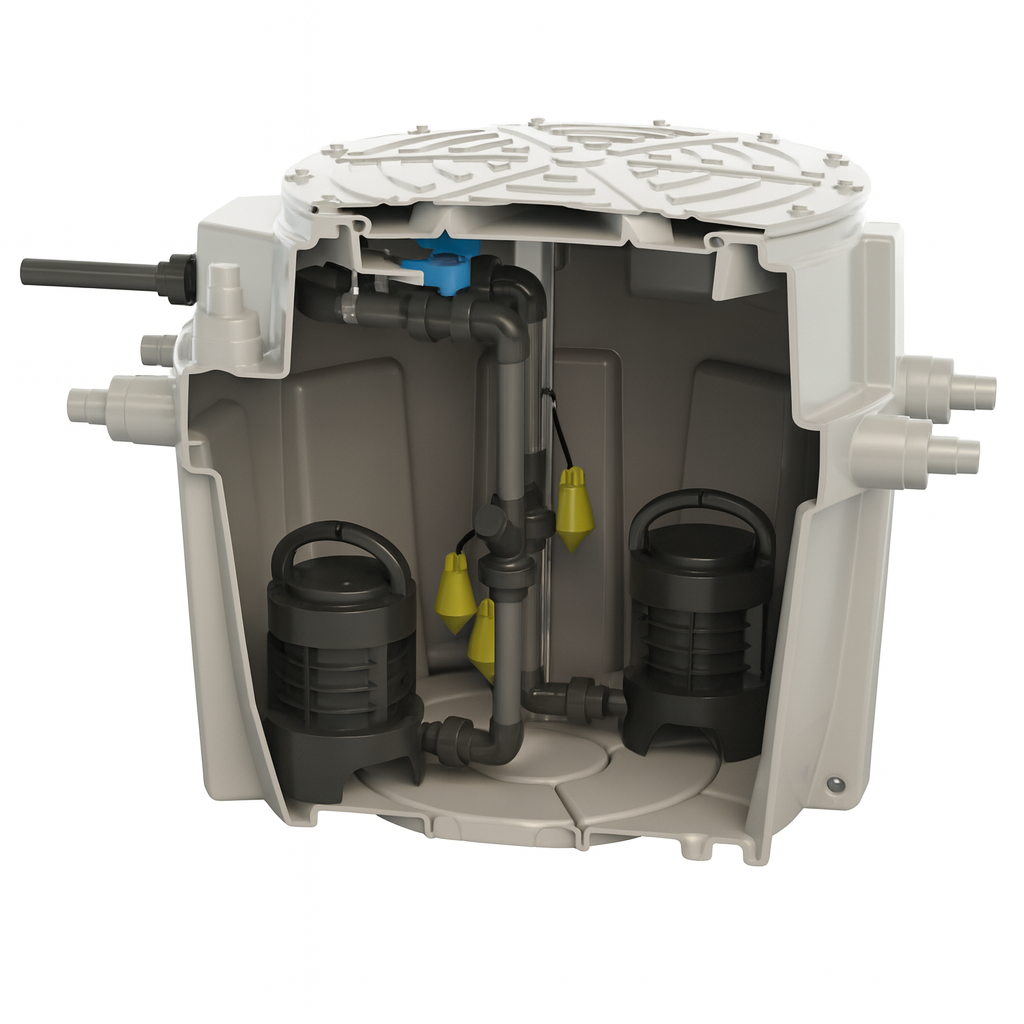

El flotador está equipado con un cable de tres conductores (COM, NO, NC), que permite seleccionar el modo de funcionamiento durante el cableado: Utilizado en binomio con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|

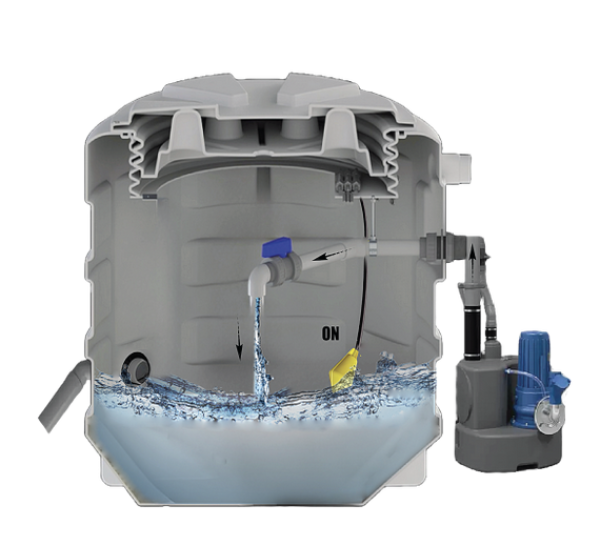

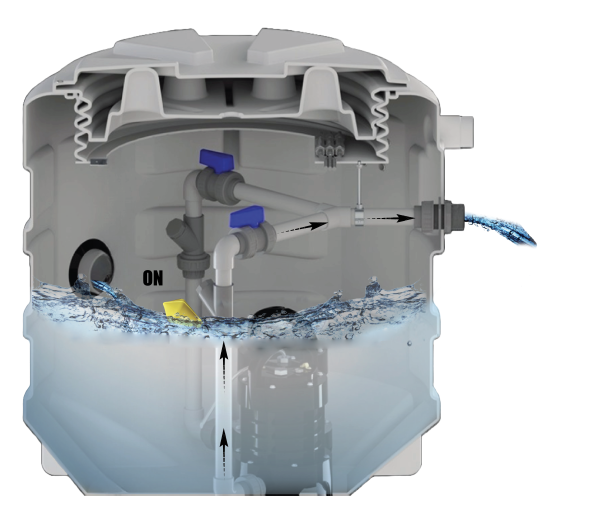

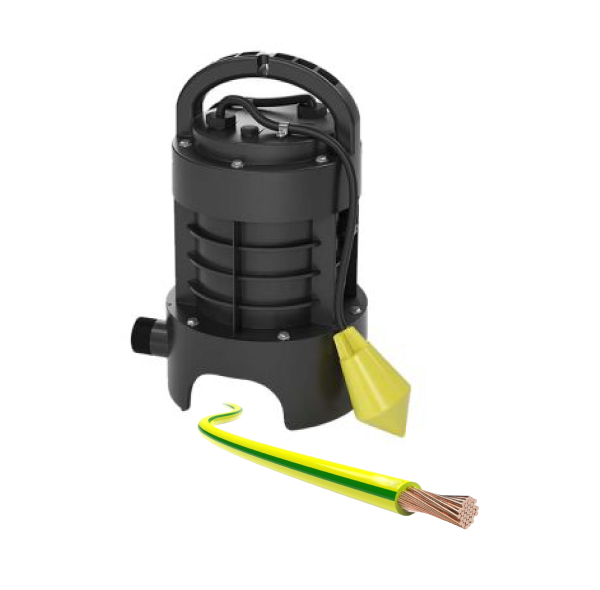

En modo vaciado, el interruptor de nivel acciona el arranque de la bomba en posición alta (antidesbordamiento). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez vacía la cuba, el interruptor de nivel corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.
En modo llenado, el circuito eléctrico en el interior del interruptor se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.

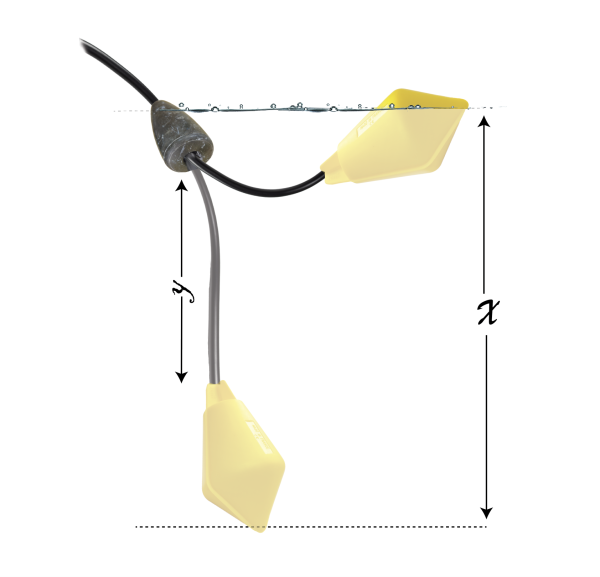

Posicionamiento del lastreEl disparo de la boya de nivel (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero sobre todo en función del posicionamiento del lastre o punto de fijación. En efecto, la longitud del cable entre el contrapeso y el interruptor de flotador determina la cantidad de líquido que se eleva o desciende para hacer que el interruptor de flotador cambie de estado. Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato para optimizar su funcionamiento. |
Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato, así cuanto mayor sea la distancia entre el lastre y el flotador, mayor será la diferencia de niveles y por consiguiente mayor será el ángulo de conmutación.
Esto permite al flotador adaptarse a eventuales turbulencias en el líquido pero también al flotador trabajar en una amplia gama de densidades.
A continuación se indican valores a título orientativo para el BIP STOP con una longitud de cable mínima y máxima para garantizar un funcionamiento correcto:
Valor min. Y = 10cm > X ≈ 30-35 CM
Valor máx. Y = 30cm > X ≈ 60-65 CM
Para ajustar el lastre sobre el cable, basta con tirar del lastre plástico o resina para desencajarlo de la abrazadera de apriete o junta tórica. A continuación, deslice la abrazadera de apriete/junta tórica hasta el lugar deseado y vuelva a colocar el lastre encima, de modo que el peso quede bloqueado sobre el cable.
|

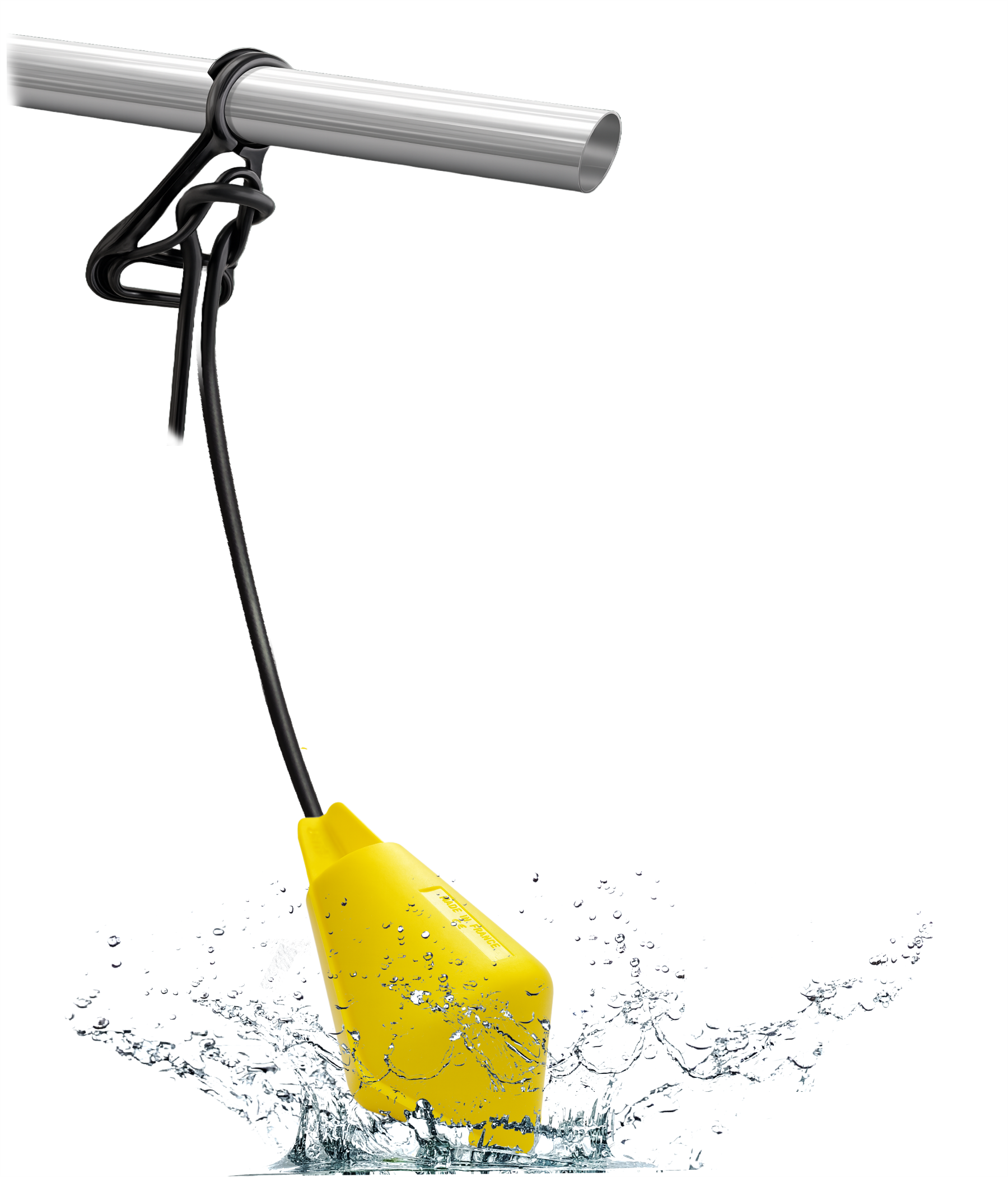

Fijación del flotadorLa boya de nivel puede suspenderse mediante la funda del cable, utilizando el accesorio de fijación FIXCAB, que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Atención al uso de bridas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar agua en el interior de la boya de nivel por capilaridad.
|
Conexión eléctricaEn espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y estar correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden prolongarse mediante un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que desee para evitar empalmes que perjudicarían su funcionamiento.
|

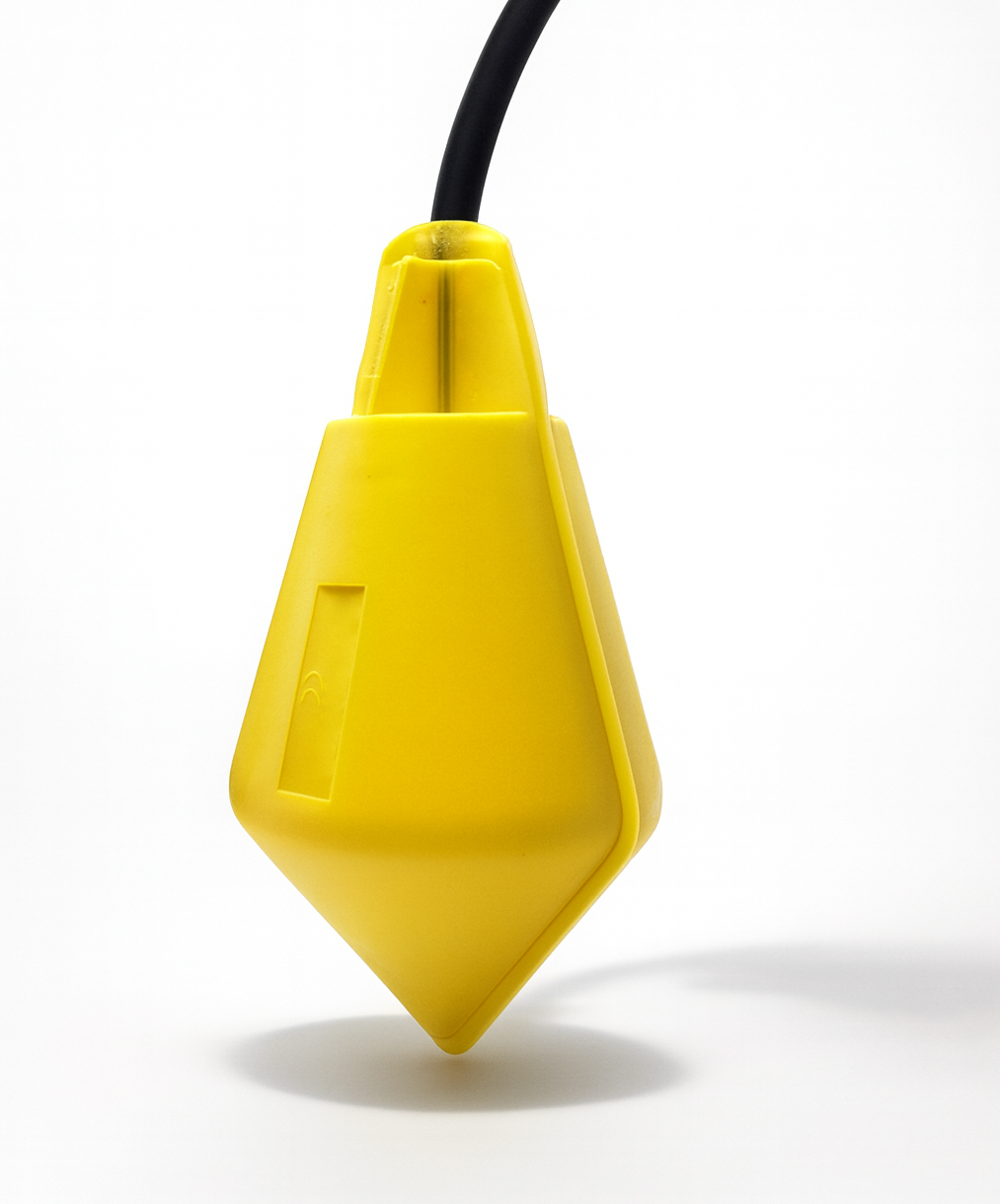

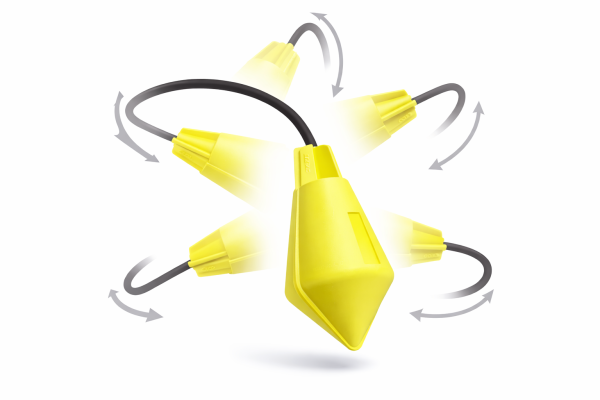

A diferencia de los sensores planos, el BIP STOP ofrece una detección omnidireccional. Su forma le permite reaccionar a los movimientos del agua cualquiera que sea su posición en el líquido.
Esto garantiza una detección más fiable, especialmente en entornos agitados o sometidos a turbulencias.
Accesorio de fijación de cable muy recomendado para todos los flotadores suspendidos.

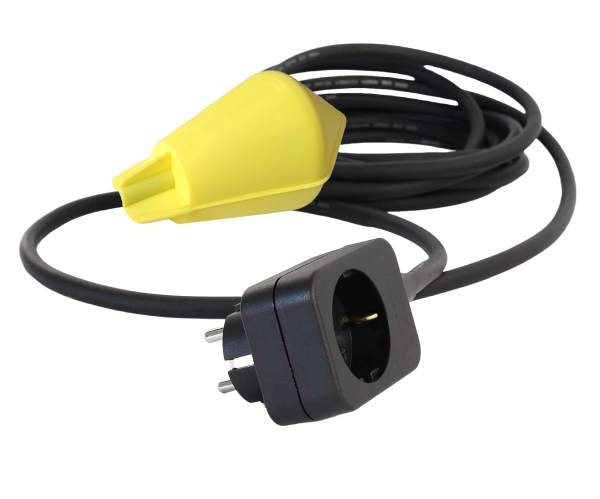

Toma multifunción ideal para el comando de bomba.
Los lastres ajustables son indispensables para el buen funcionamiento de los flotadores.
Relé de control de nivel con alarma.
Para definir mejor el flotador de boya de nivel adaptado a su necesidad, ATMI ofrece una amplia gama de interruptores de nivel con flotador para líquidos y sólidos en diversas aplicaciones.
