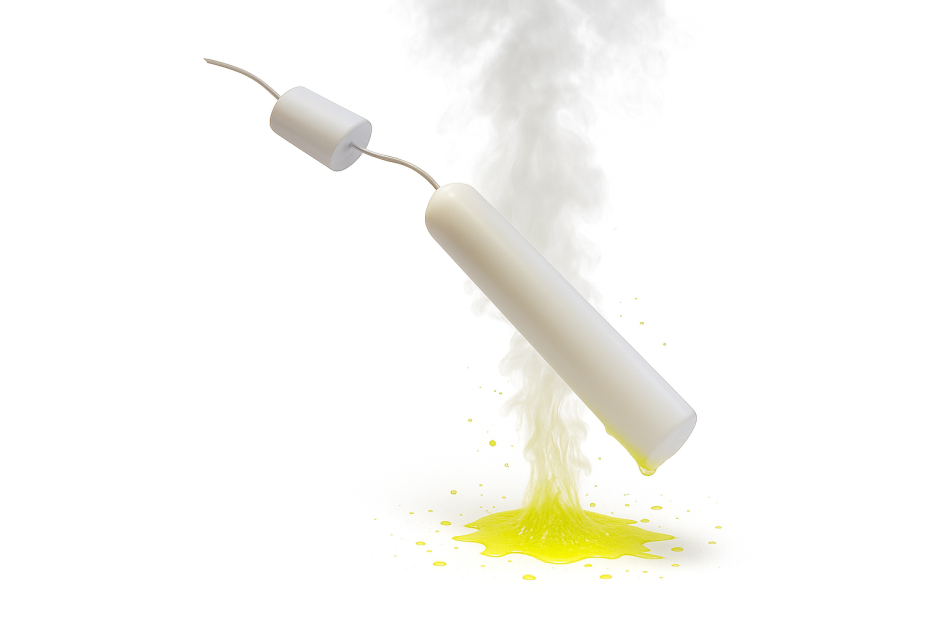

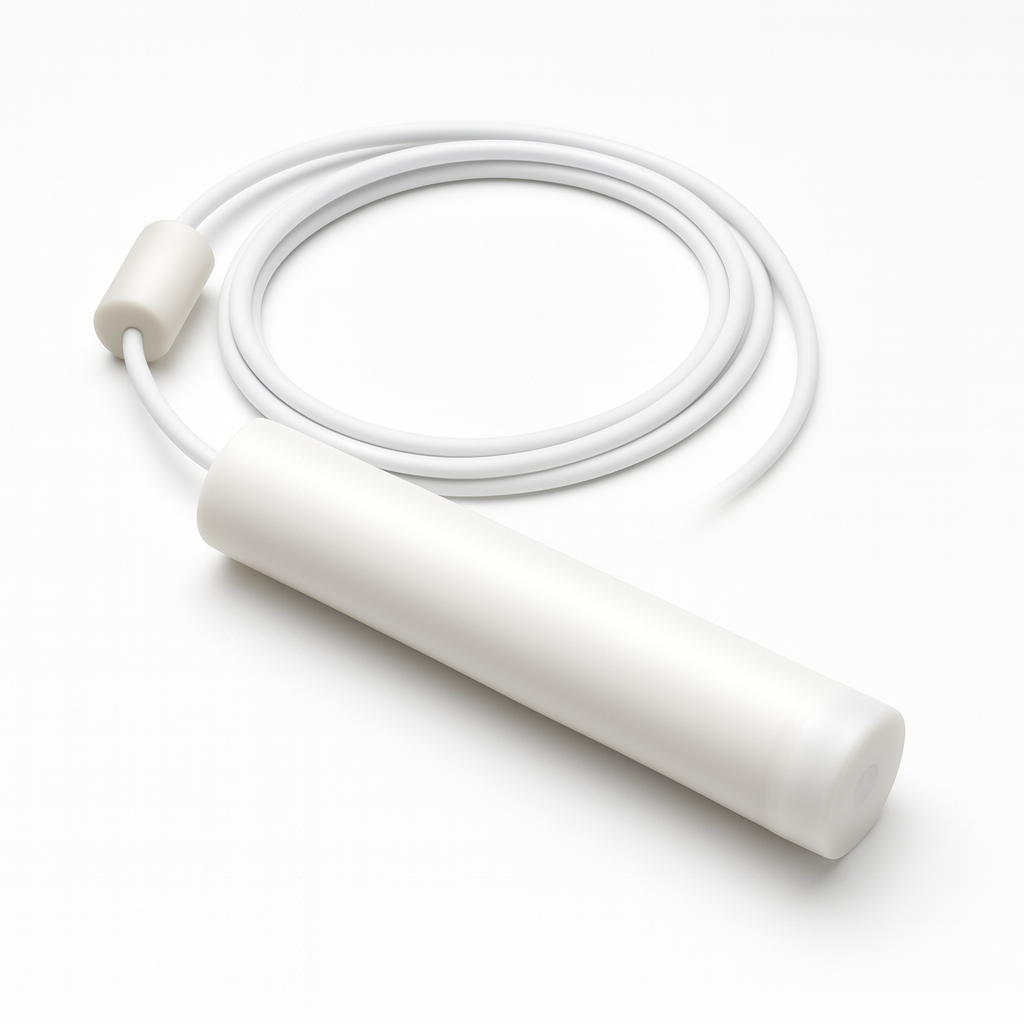

El flotador tipo boya de nivel TUBA 125 C es un detector de nivel tubular especialmente diseñado para las aplicaciones más exigentes, que implican líquidos extremadamente agresivos o temperaturas elevadas, hasta 125 °C.

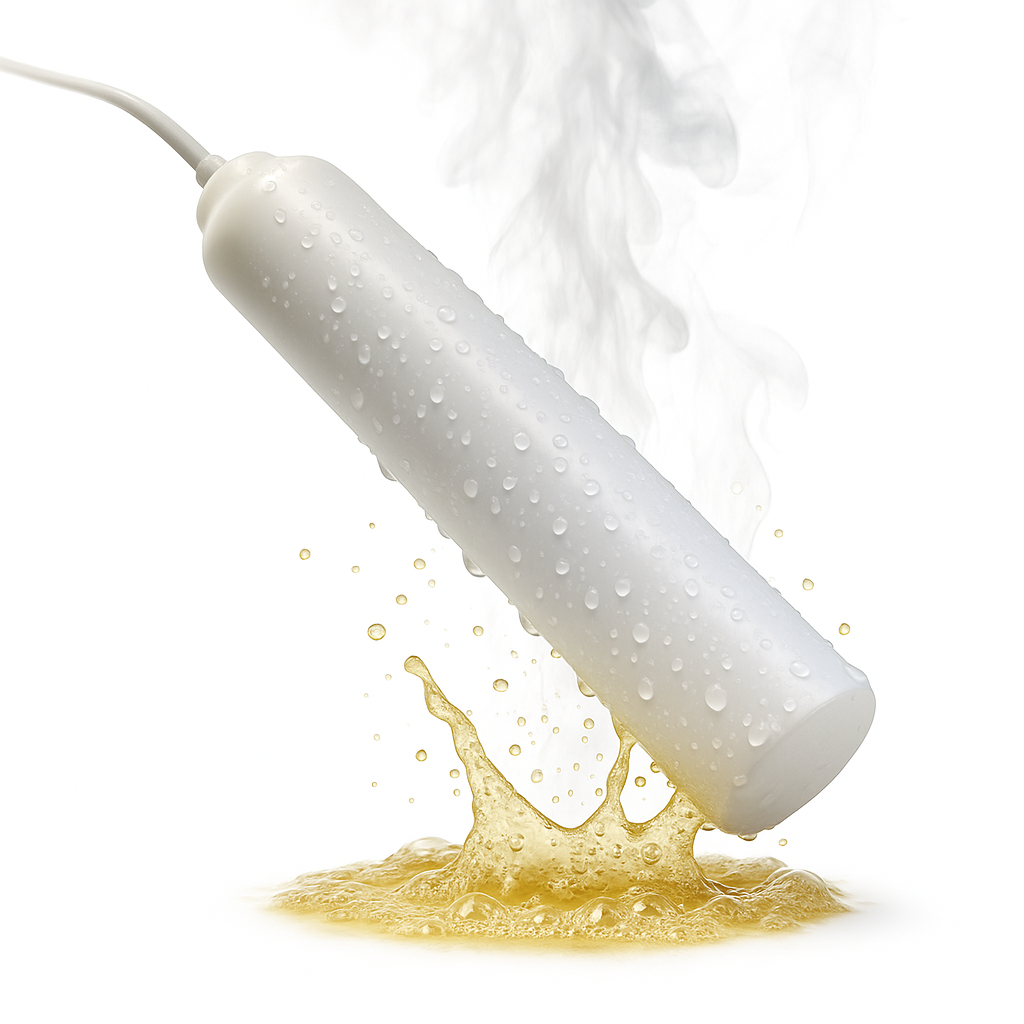

Su diseño único combina un cable de PTFE y una envoltura de PVDF, garantizando una resistencia excepcional a productos químicos corrosivos, tales como el ácido sulfúrico, el tolueno u otros líquidos industriales concentrados.

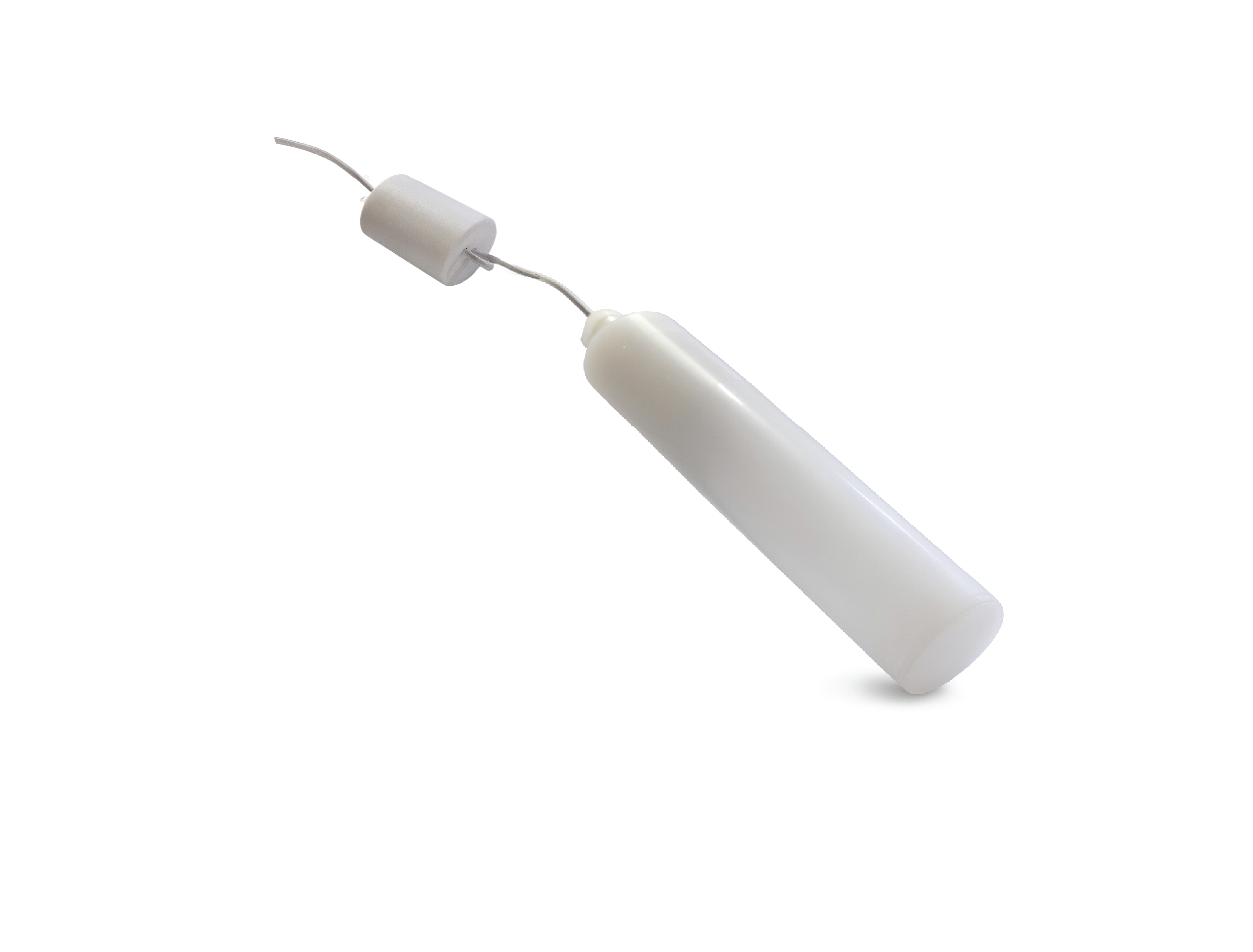

Entregado con un lastre de PVDF de serie, el detector de nivel tubular TUBA 125 C asegura un punto de rotación estable y un funcionamiento óptimo en una amplia gama de densidades.

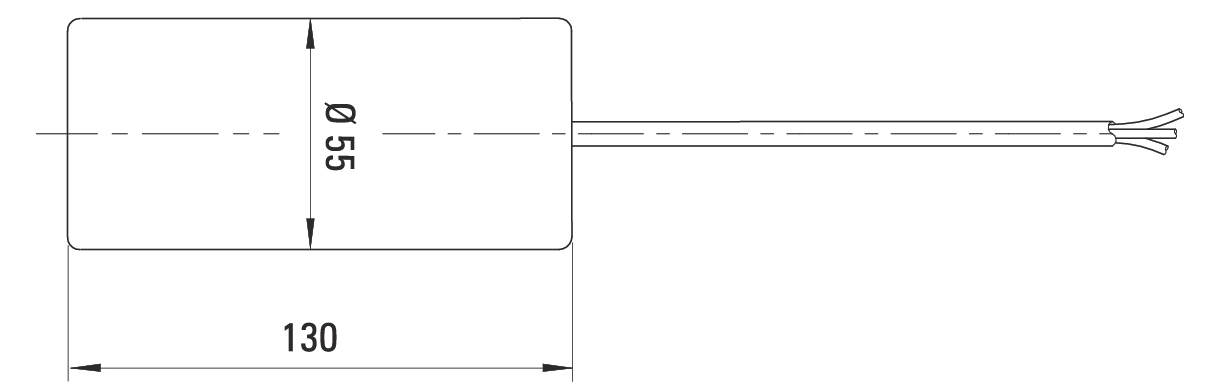

Gracias a su pequeño diámetro (Ø 40 mm), puede instalarse fácilmente en cubas de acceso estrecho o por pequeños orificios laterales, donde otros detectores de nivel no pueden utilizarse.
Robusto, preciso y duradero, el detector de nivel tubular TUBA 125 C representa la solución ideal para la regulación de nivel en medios químicos y térmicos extremos.
Descargue esta documentación y conserve la información más importante a mano.
pdf : 707.26 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vaciado o LlenadoEl detector de nivel TUBA 125 C funciona según el principio de la detección de nivel por basculamiento.
El flotador está equipado con un cable de tres conductores (COM, NO, NC), permitiendo seleccionar el modo de funcionamiento durante el cableado: Utilizado en pareja con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|

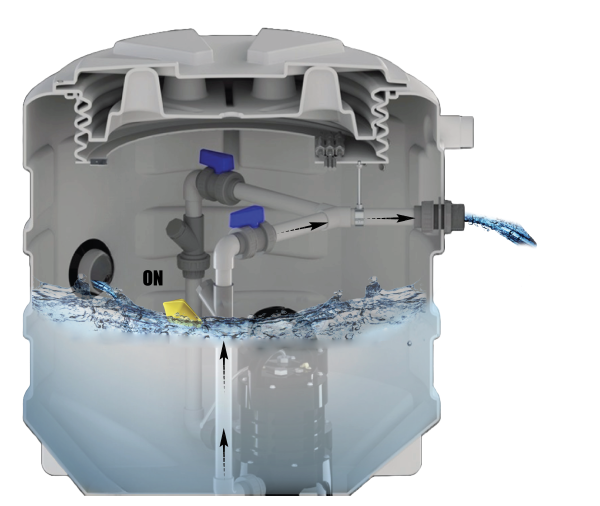

En modo vaciado, el detector de nivel acciona el arranque de la bomba en posición alta (anti-sobrellenado). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez la cuba vacía, el interruptor de nivel corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.

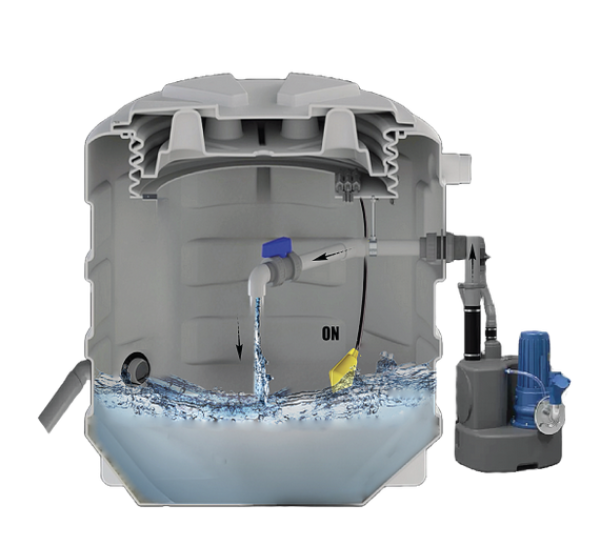

En modo llenado, el circuito eléctrico en el interior del interruptor se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.
Posicionamiento del lastreEl disparo de la boya de nivel (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero sobre todo en función del posicionamiento del lastre o punto de fijación. En efecto, la longitud del cable entre el contrapeso y el interruptor de flotador determina la cantidad de líquido que se eleva o se baja para llevar el interruptor de flotador a cambiar de estado. Tiene la posibilidad de ajustar el contrapeso en el cable del aparato para optimizar su funcionamiento. |
Tiene la posibilidad de ajustar el contrapeso en el cable del aparato, así cuanto mayor es la distancia entre el lastre y el flotador, mayor será la diferencia de niveles y por consiguiente mayor será el ángulo de conmutación.
Esto permite al flotador adaptarse a eventuales turbulencias en el líquido pero también al flotador trabajar en un amplio abanico de densidades.

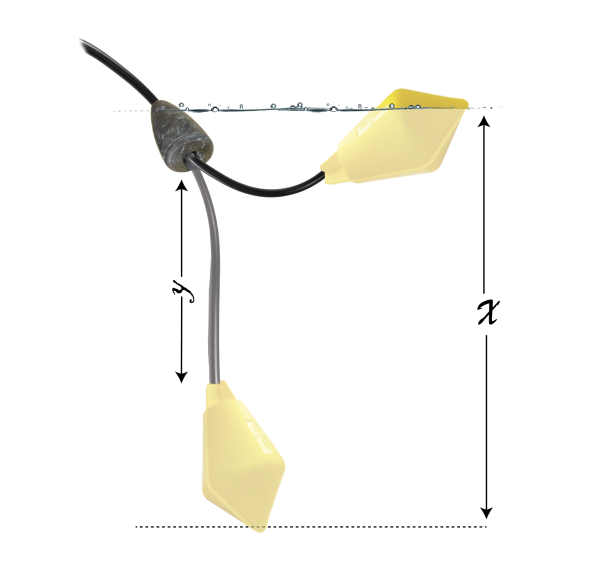

A continuación se muestran valores dados a título indicativo para el BIP STOP con una longitud de cable mínima y máxima para asegurar un funcionamiento correcto:
Valor mín. Y = 10cm > X ≈ 30-35 CM
Valor máx. Y = 30cm > X ≈ 60-65 CM
Para ajustar el lastre en el cable, basta con tirar del lastre de plástico o resina para desengancharlo de la abrazadera de apriete o junta tórica. A continuación, deslice la abrazadera de apriete/junta tórica al lugar deseado y vuelva a colocar el lastre encima, de modo que el peso quede bloqueado en el cable.
|
Fijación del flotadorLa boya de nivel puede suspenderse mediante la funda del cable, utilizando el accesorio de fijación de cable (FIXCAB), que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en cualquier momento. Atención al uso de abrazaderas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar el agua en el interior de la boya de nivel por capilaridad.
|
Conexión eléctricaEn espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y estar correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden alargarse con un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que desee para evitar empalmes que perjudicarían su funcionamiento.
|

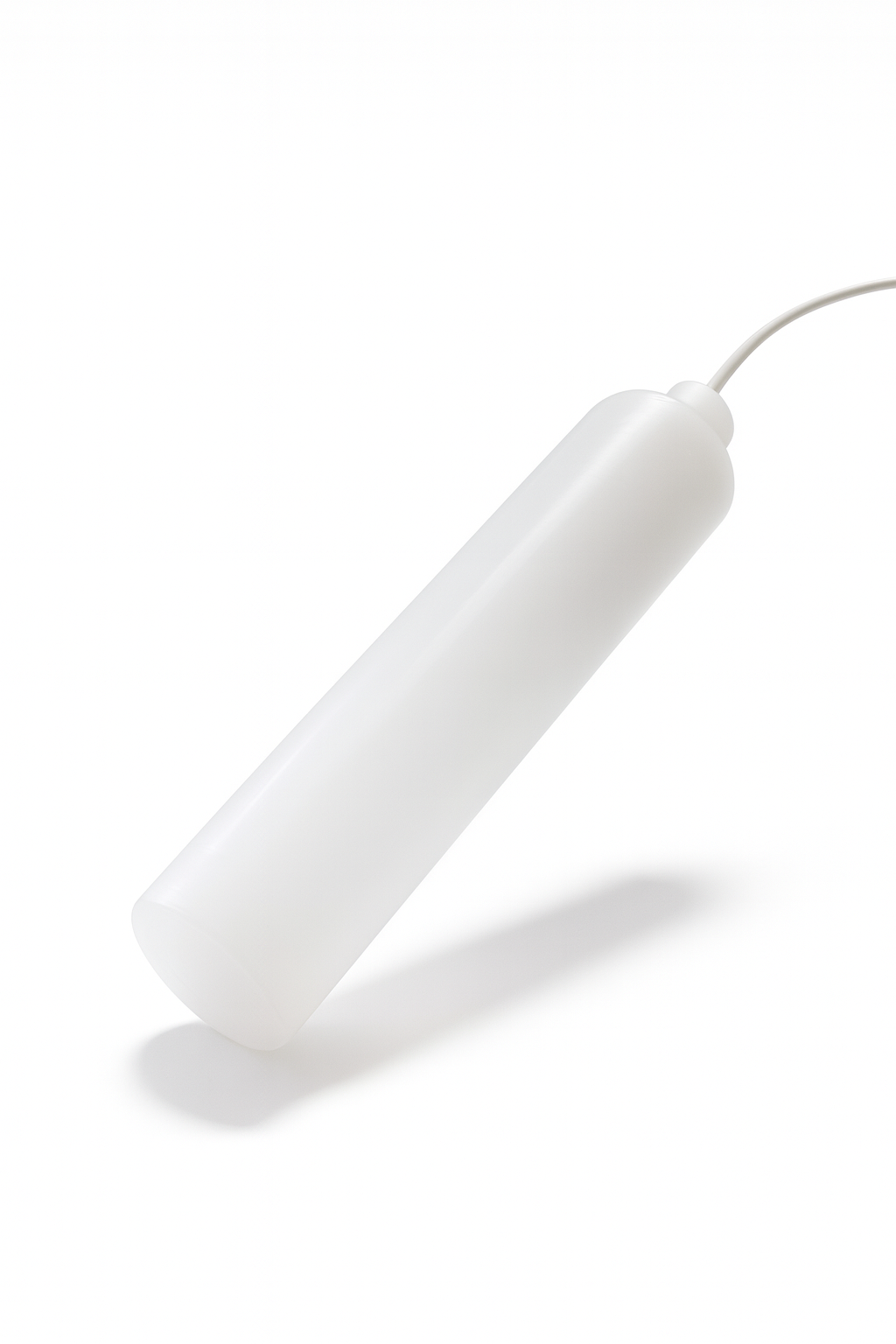

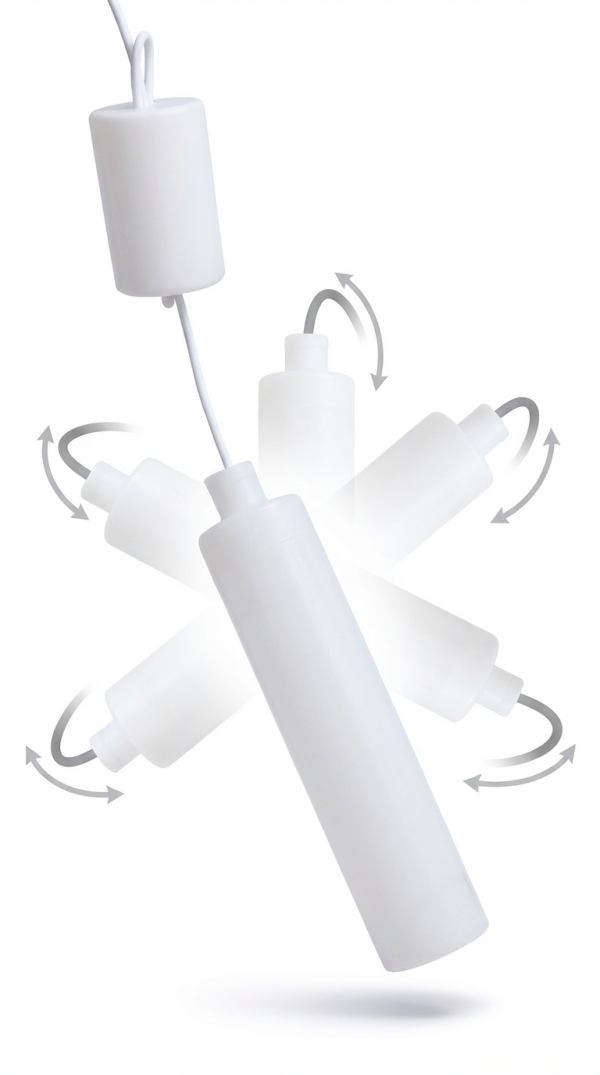

A diferencia de los sensores planos, el detector de nivel tubular TUBA 125C ofrece una detección omnidireccional. Su forma le permite reaccionar a los movimientos del agua cualquiera que sea su posición en el líquido.
Esto garantiza una detección más fiable, especialmente en entornos agitados o sometidos a turbulencias.
