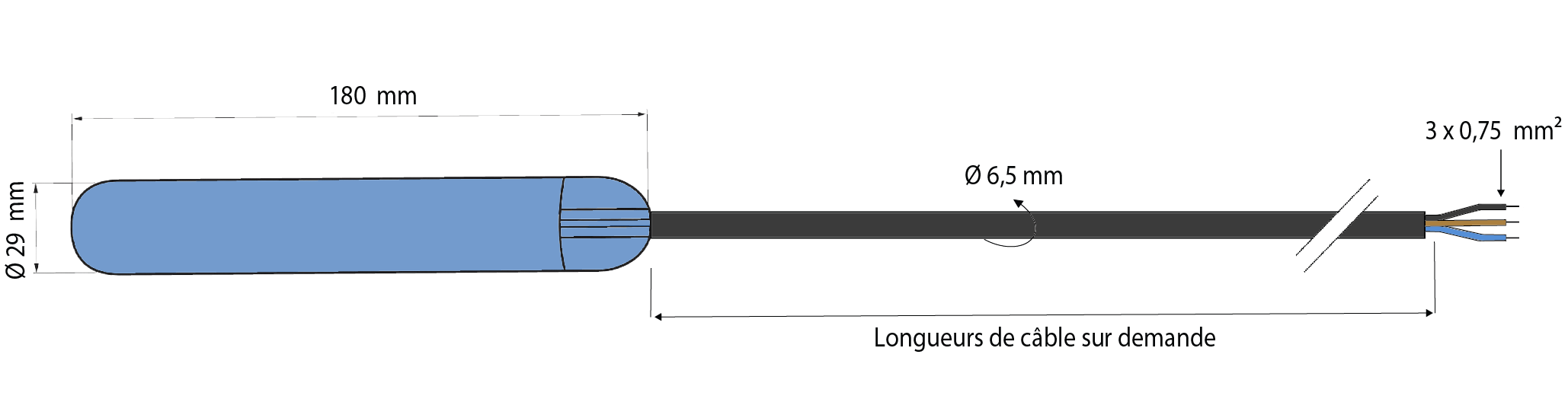

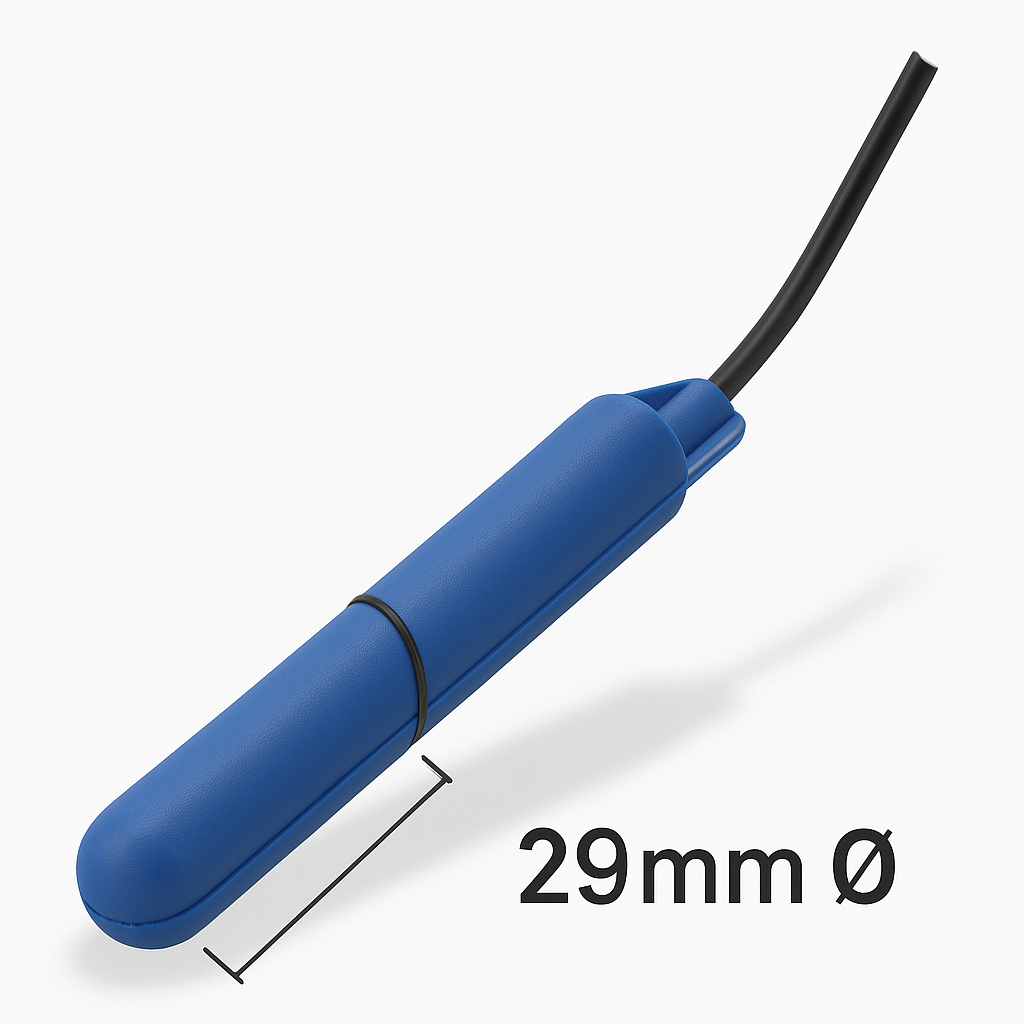

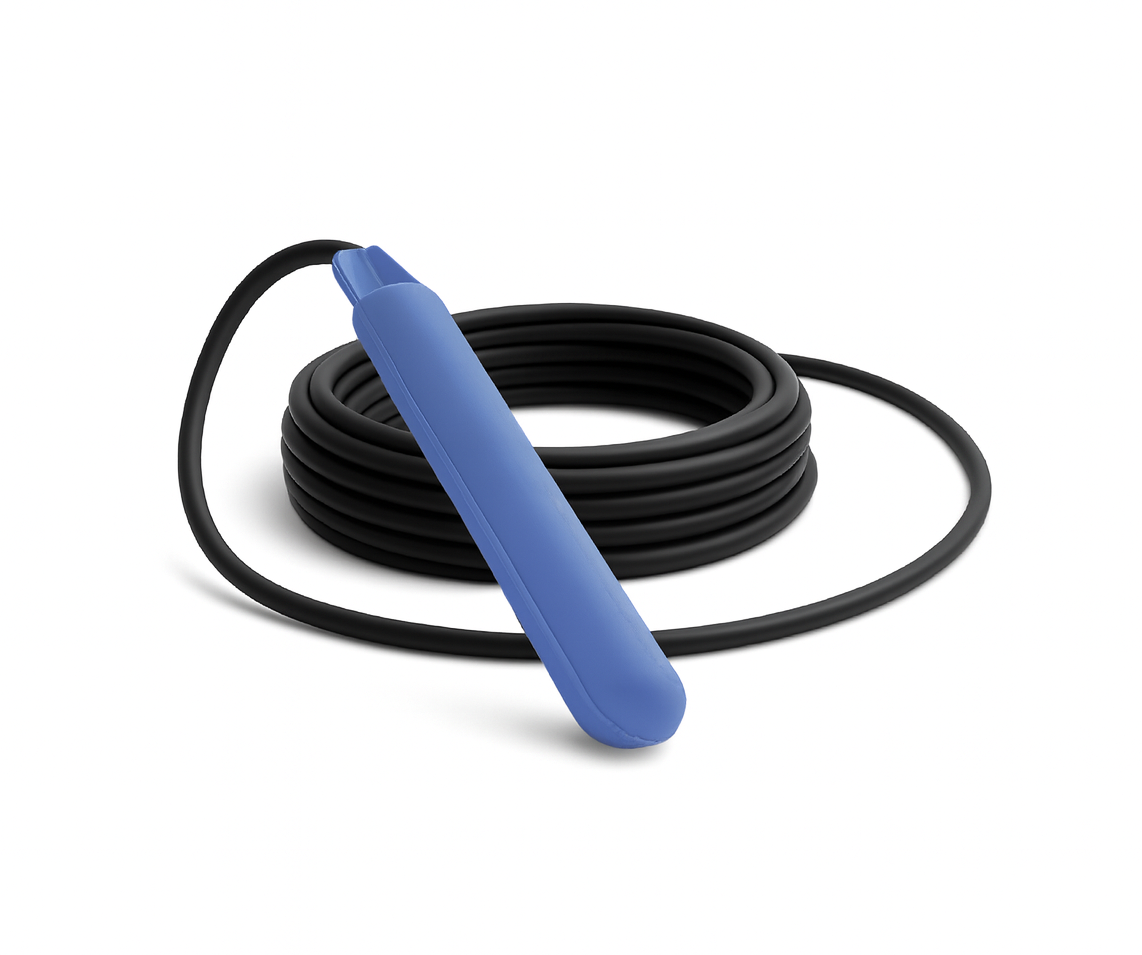

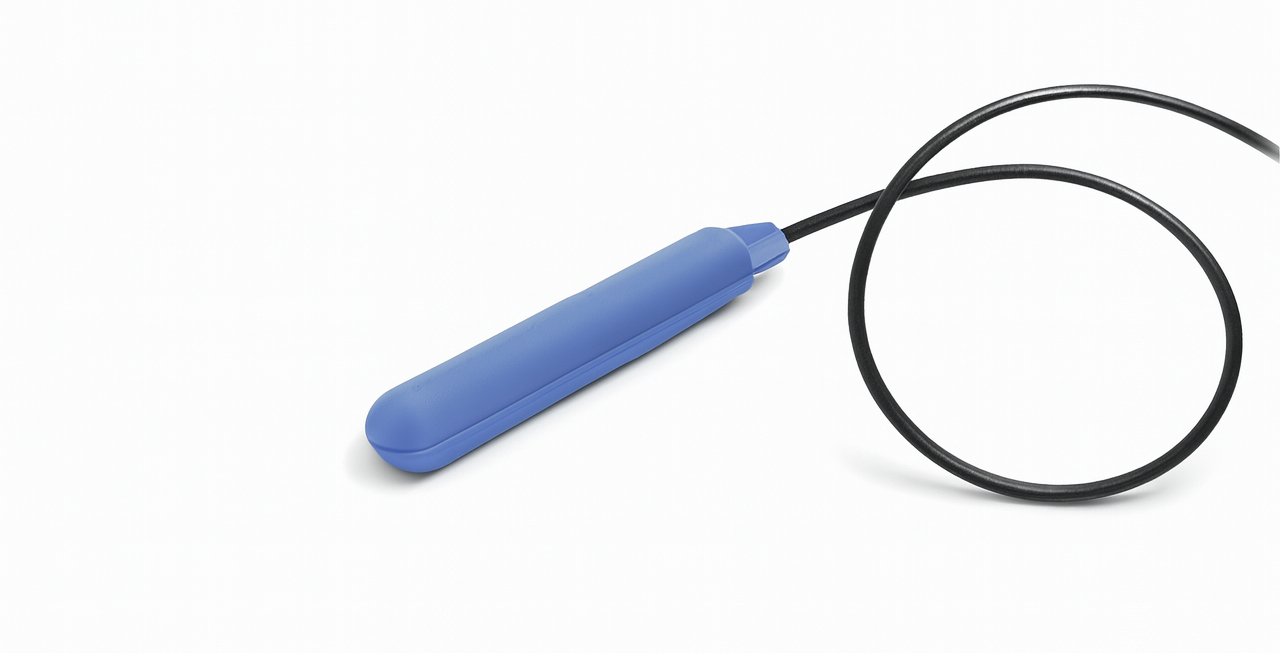

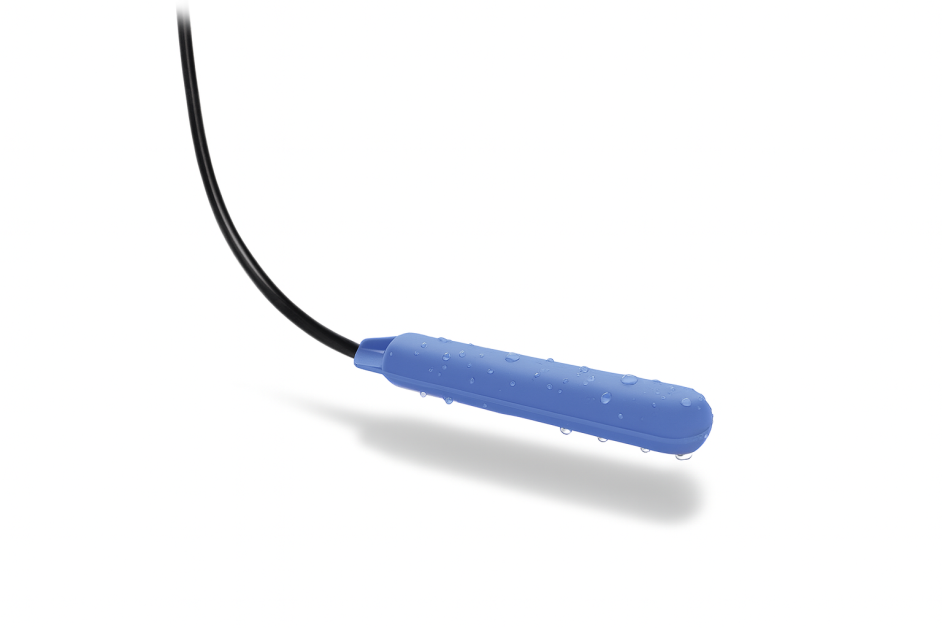

El detector de nivel con flotador tubular TUBA 1" está especialmente diseñado para el control de nivel en cisternas, depósitos y cubas con pasos estrechos. Gracias a su diámetro reducido (Ø 29 mm), puede introducirse por orificios pequeños, a menudo situados en las paredes verticales de las cubas, donde los flotadores convencionales no pueden instalarse.
Su principio de funcionamiento, simple y fiable, se basa en el basculamiento del flotador bajo el empuje del líquido. Este sistema permite asegurar la automatización de bombas, la activación de alarmas o el control de otros dispositivos de control en una gran variedad de líquidos, ya sean limpios o ligeramente cargados.
Con un ángulo de conmutación reducido de ±20°, el detector de nivel TUBA 1" garantiza una regulación de nivel muy precisa, ideal para aplicaciones que requieren un control fino en volúmenes reducidos.
👉 Para entornos más exigentes, especialmente con líquidos muy agresivos (como el ácido sulfúrico) o temperaturas elevadas de hasta 125°C, opte por el detector de nivel TUBA 125 C.
Diseño y fabricación 100% franceses.
Descargue esta documentación y conserve la información más importante al alcance de la mano.
pdf : 486.73 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vaciado o LlenadoEl detector de nivel TUBA 1 funciona según el principio de detección de nivel por basculamiento.
El flotador está equipado con un cable de tres conductores (COM, NO, NC), permitiendo seleccionar el modo de funcionamiento durante el cableado: Utilizado en pareja con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|

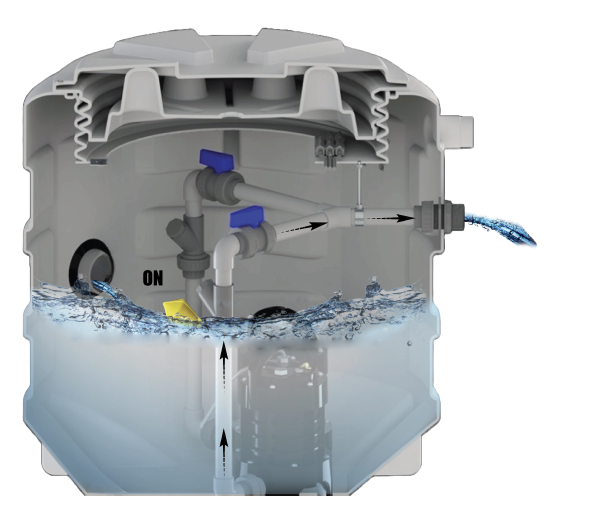

En modo vaciado, el detector de nivel acciona el arranque de la bomba en posición alta (antisobrellenado). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez vacía la cuba, el interruptor de nivel corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.

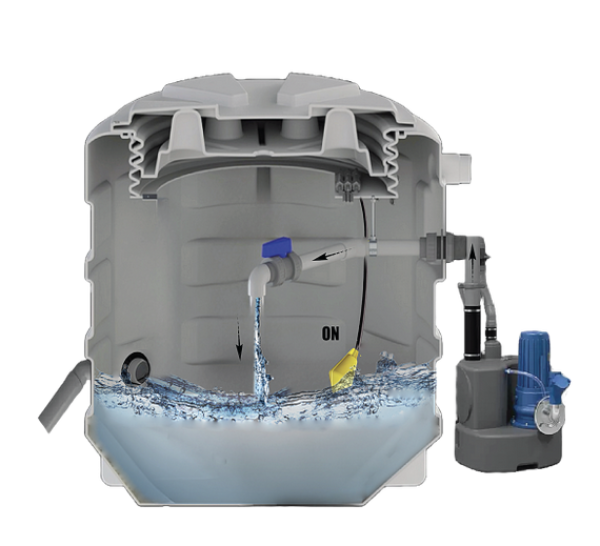

En modo llenado, el circuito eléctrico en el interior del interruptor se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.
Posicionamiento del lastreEl disparo de la boya de nivel (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero sobre todo en función del posicionamiento del lastre o punto de fijación. En efecto, la longitud del cable entre el contrapeso y el interruptor de flotador determina la cantidad de líquido que se eleva o desciende para hacer que el interruptor de flotador cambie de estado. Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato para optimizar su funcionamiento. |
Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato, así cuanto mayor sea la distancia entre el lastre y el flotador, mayor será la diferencia de niveles y por consiguiente mayor será el ángulo de conmutación.
Esto permite al flotador adaptarse a eventuales turbulencias en el líquido pero también al flotador trabajar en una amplia gama de densidades.

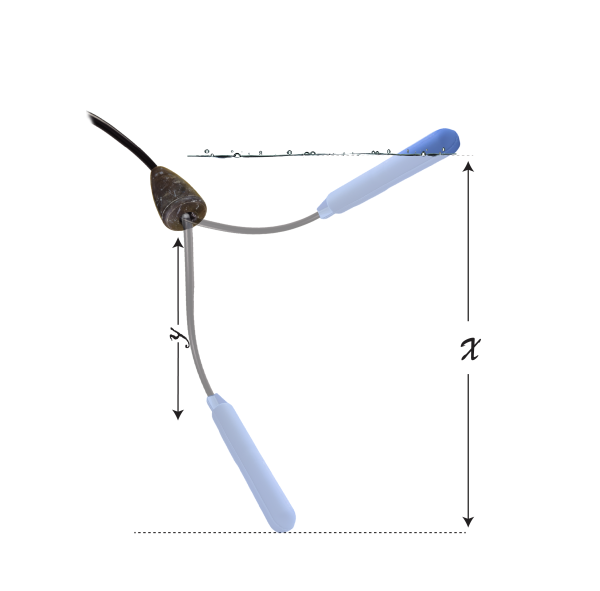

A continuación se presentan valores dados a título indicativo para el BIP STOP con una longitud de cable mínima y máxima para asegurar un funcionamiento correcto:
Valor min. Y = 10cm > X ≈ 30-35 CM
Valor max. Y = 30cm > X ≈ 60-65 CM
Para ajustar el lastre sobre el cable, basta con tirar del lastre de plástico o resina para desengancharlo de la abrazadera de apriete o junta tórica. A continuación, deslice la abrazadera de apriete/junta tórica al lugar deseado y vuelva a colocar el lastre encima, de modo que el peso quede bloqueado sobre el cable.
|
Fijación del flotadorLa boya de nivel puede suspenderse mediante la funda del cable, utilizando el accesorio de fijación FIXCAB, que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Cuidado con el uso de bridas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar agua al interior de la boya de nivel por capilaridad.
|

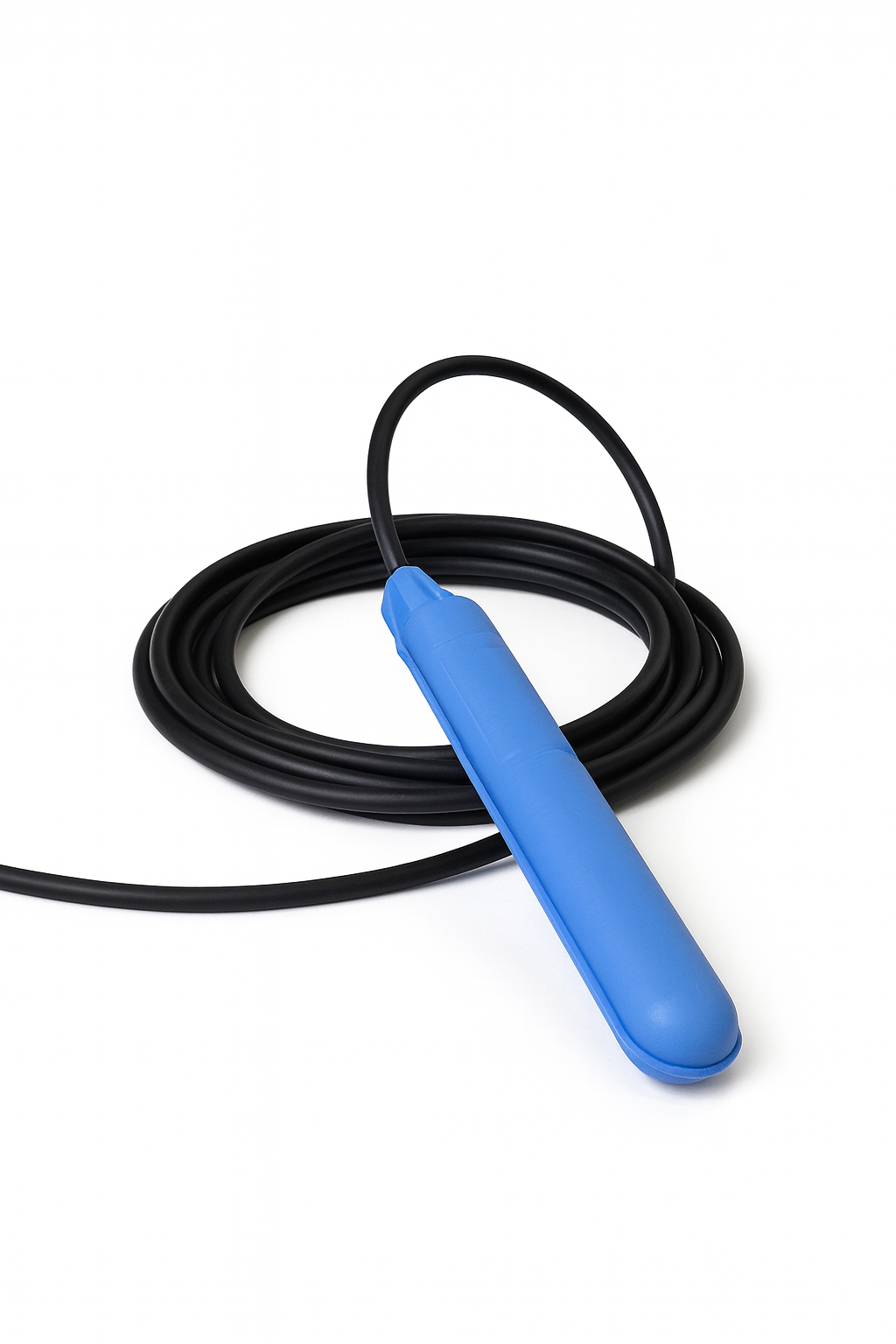

Conexión eléctricaEn espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y estar correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden alargarse mediante un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que desee para evitar empalmes que perjudicarían su funcionamiento.
|

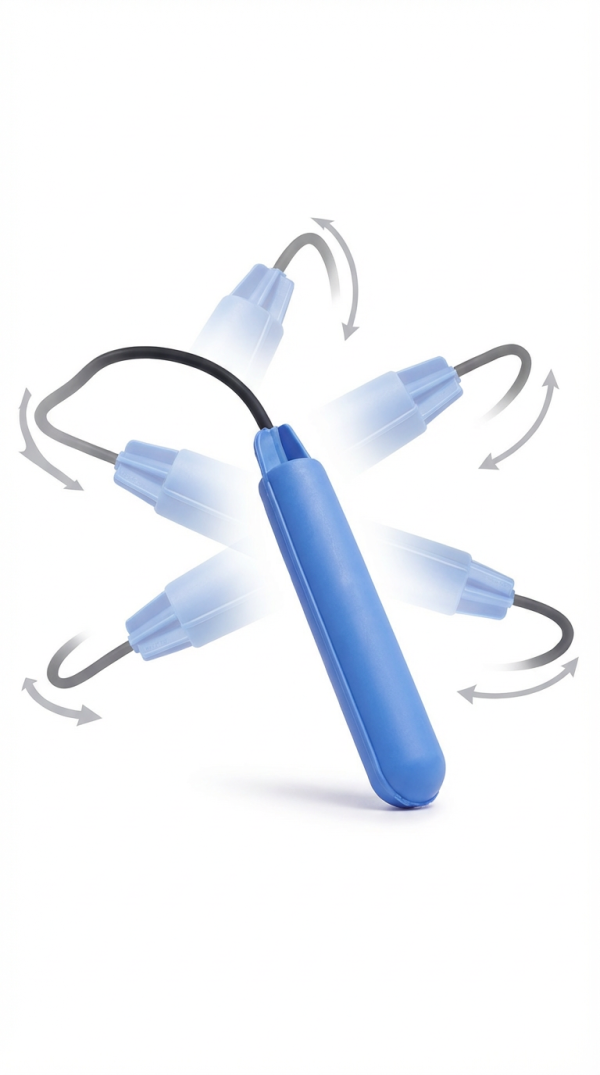

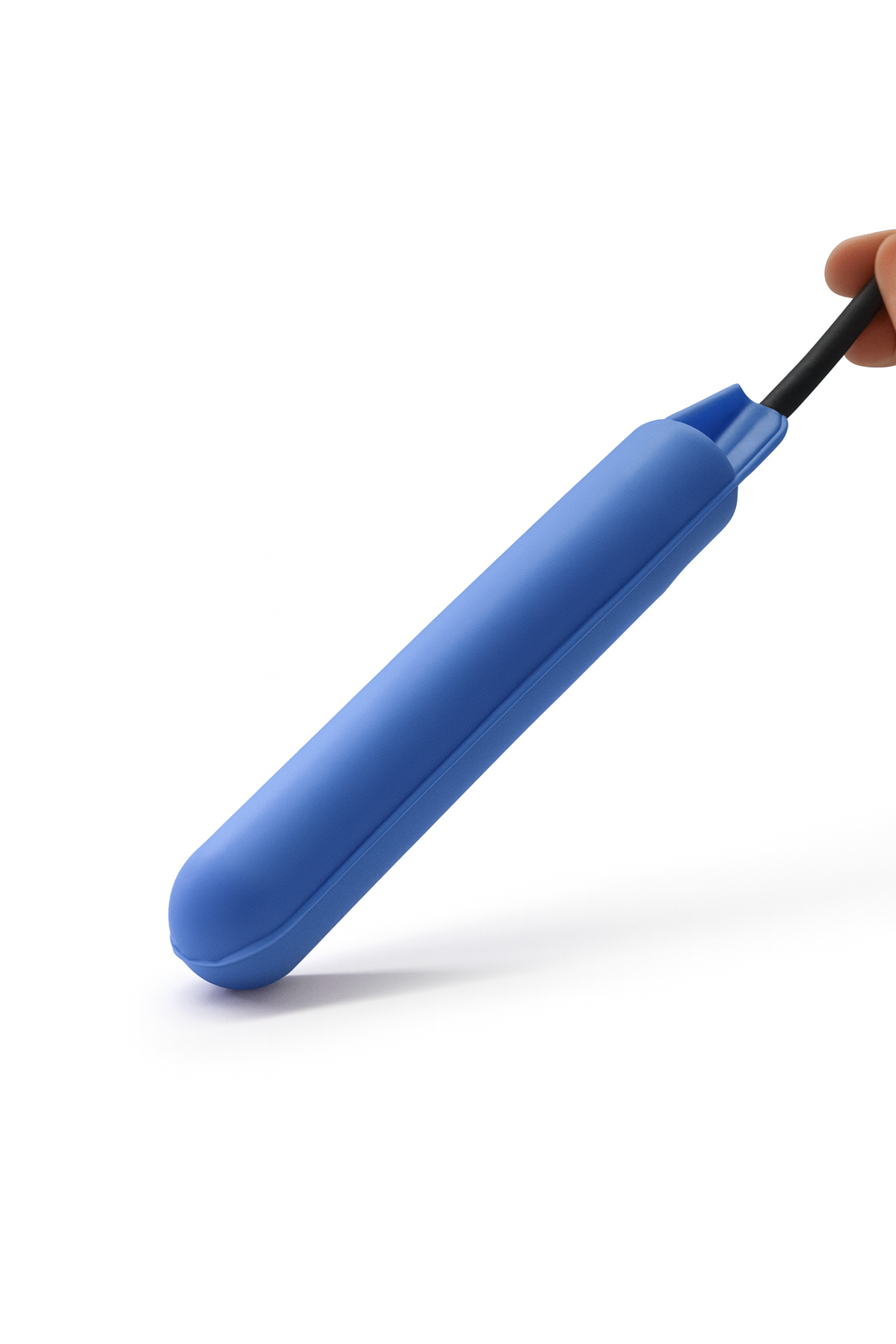

A diferencia de los sensores planos, el detector de nivel tubular TUBA 1'' ofrece una detección omnidireccional. Su forma le permite reaccionar a los movimientos del agua cualquiera que sea su posición en el líquido.
Esto garantiza una detección más fiable, especialmente en entornos agitados o sometidos a turbulencias.
Relé de control de nivel con alarma.
Accesorio de fijación de cable (FIXCAB) muy recomendado para todos los flotadores suspendidos.
Los lastres ajustables son indispensables para el buen funcionamiento de los flotadores.
Para definir mejor el flotador con boya de nivel adaptado a su necesidad, ATMI ofrece una amplia gama de interruptores de nivel para líquidos y sólidos en diversas aplicaciones.
