El SOLIBA E es un detector de nivel alto destinado a zonas no explosivas. Asegura la parada del llenado de células de almacenamiento y silos.

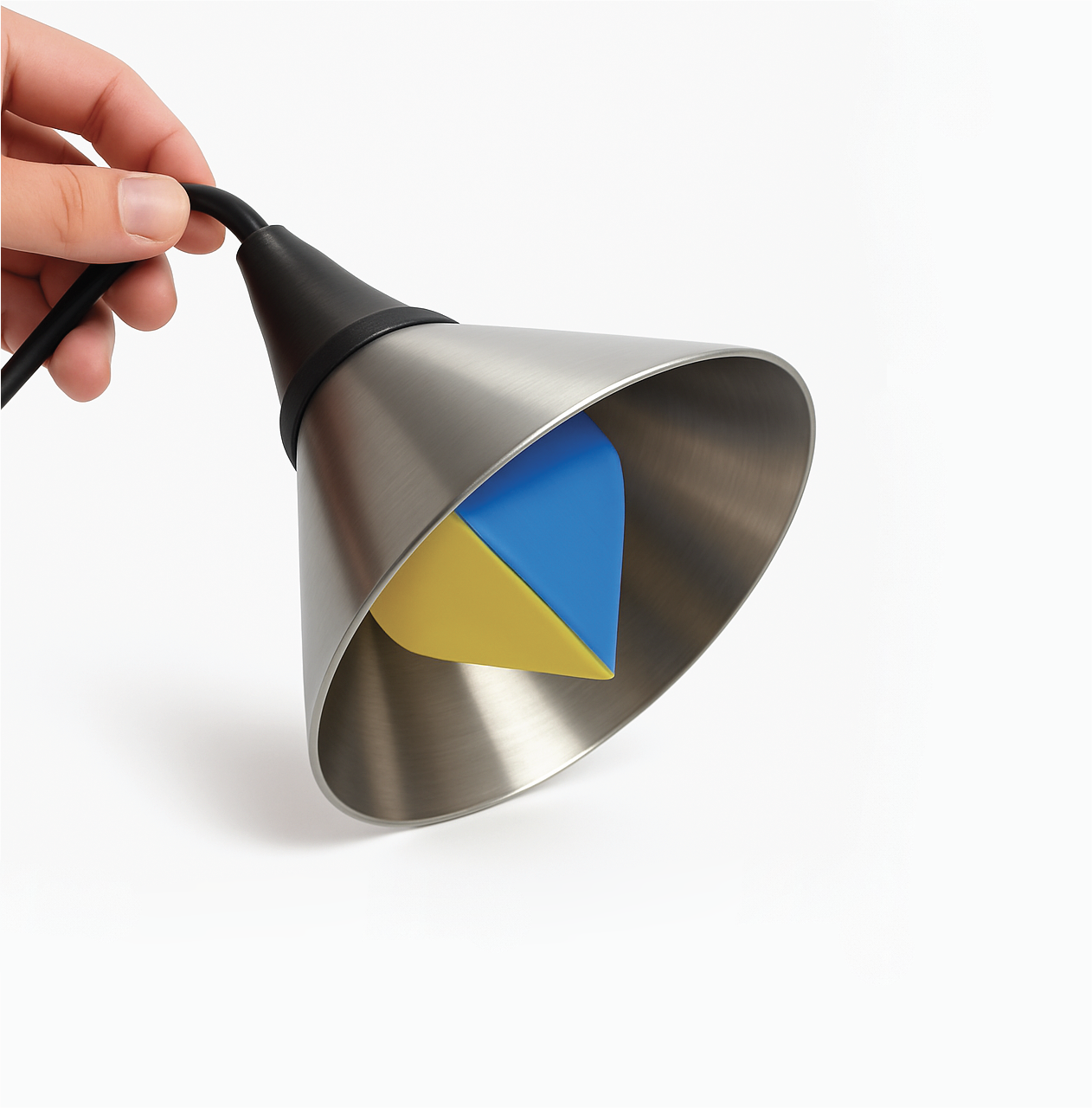

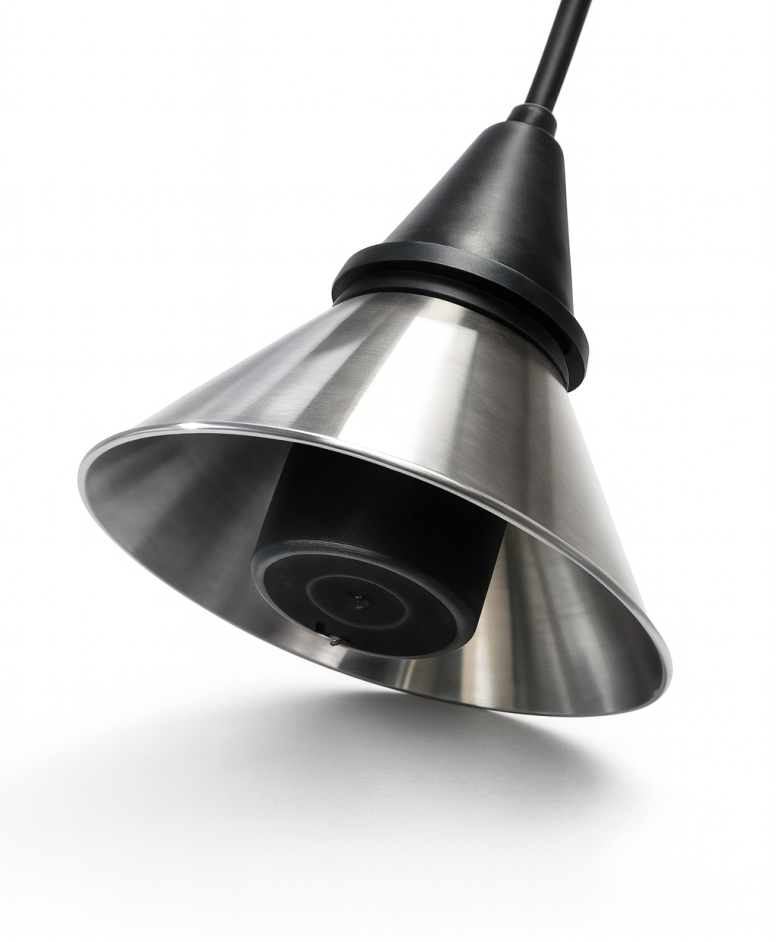

Esta versión está especialmente diseñada para la detección de materiales pulverulentos muy ligeros. Combina el detector SOLIBA con un embudo de aluminio, que aumenta significativamente la superficie de contacto con el material.
A diferencia del SOLIBA estándar, esta superficie ampliada permite que el producto se apoye más fácilmente sobre el detector, mejorando así la sensibilidad y la fiabilidad de la detección, incluso con materiales de muy baja densidad aparente.
Una solución ideal para polvos finos, ligeros y poco cohesivos, donde una superficie de contacto estándar sería insuficiente.
Descargue esta documentación y conserve la información más importante a su alcance.
pdf : 1.57 MB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|

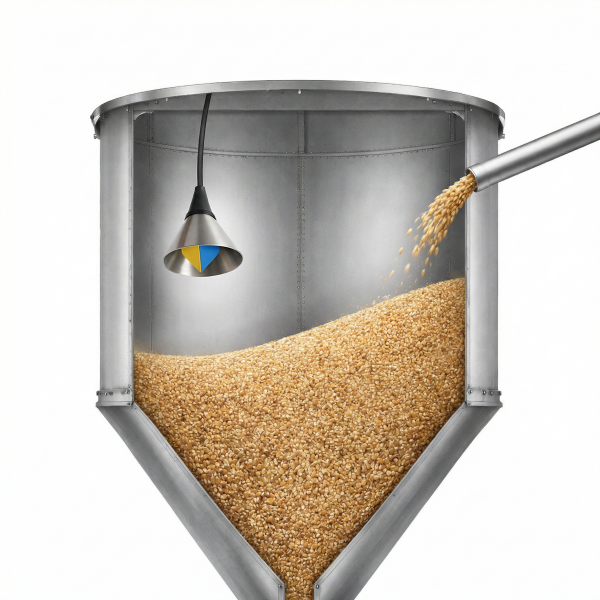

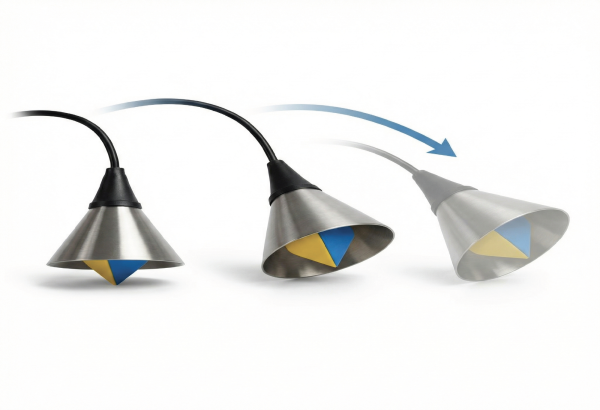

Asegurar las instalaciones por inclinacionInstalado en el interior del silo, de la tolva o de la celula de almacenamiento, esta suspendido al final de su cable electrico. Durante el llenado, el material a granel (granos, polvos, granulados, etc.) forma un talud. Cuando el talud alcanza el detector, provoca su basculamiento. El cambio de inclinacion activa entonces un contacto electrico, que envia una senal de parada o de comando al automatismo (ej. parada del llenado, activacion de una alarma, etc.).
|
El disparo del detector de nivel (angulo de conmutacion) puede variar en funcion de la posicion de este con respecto al talud formado por el material a granel, pero sobre todo en funcion del posicionamiento del lastre o del punto de fijacion.
Usted tiene la posibilidad de ajustar el punto de fijacion o el contrapeso en el cable del aparato. Asi, cuanto mayor sea la distancia entre el lastre y el detector, mayor sera el angulo de conmutacion, y por consiguiente mas tardia sera la deteccion de nivel.
Para ajustar el lastre en el cable, solo tiene que tirar del lastre de plastico o resina para desengancharlo de la abrazadera de apriete o de la junta torica. Luego, deslice la abrazadera de apriete / junta torica al lugar deseado y vuelva a colocar el lastre encima, de modo que el peso quede bloqueado en el cable.

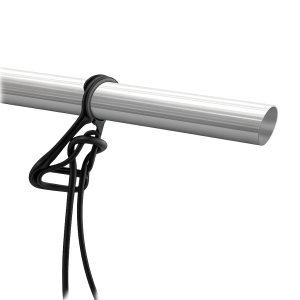

Fijacion del detectorLa boya de nivel puede suspenderse mediante la funda del cable, utilizando un soporte o el accesorio de fijacion, FIXCAB, que permite fijar correctamente el cable electrico a la altura deseada y permite un ajuste preciso en cualquier momento. Atencion al uso de collares u otros elementos durante la fijacion, que pueden danar el cable y deteriorar el aparato dejando entrar agua en el interior de la boya de nivel por capilaridad.
|

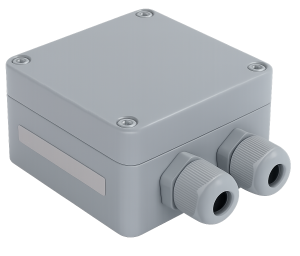

En espacios exteriores o humedos, la conexion electrica de la boya de nivel debe ser estanca y correctamente aislada en una caja hermetica, impidiendo asi que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las filtraciones de agua que podrian comprometer la seguridad de las conexiones electricas asi como la vida util del flotador. La caja de conexion electrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden prolongarse mediante un cable de senal estandar. Equipamos nuestros flotadores con la longitud de cable que usted desee para evitar empalmes que perjudicarian su funcionamiento. |
El SOLIBA E constituye una solucion mecanica simple y fiable para asegurar sus instalaciones con respecto a otros tipos de equipos como las laminas vibrantes, sondas capacitivas, ultrasonidos, radares, etc.
El SOLIBA E esta tambien disponible en version certificada ATEX (SOLIBA E EX P), permitiendo su utilizacion en zonas con atmosferas explosivas relacionadas con la presencia de polvo.
Esta version cumple con las exigencias de seguridad de los entornos industriales sensibles tales como los silos de grano, las instalaciones de almacenamiento de materiales pulverulentos o las unidades de transformacion.
✔ Rendimiento de deteccion del SOLIBA E, incluso para productos muy ligeros
✔ Instalacion conforme a las normativas ATEX
✔ Seguridad reforzada para zonas con riesgo de explosion de polvo

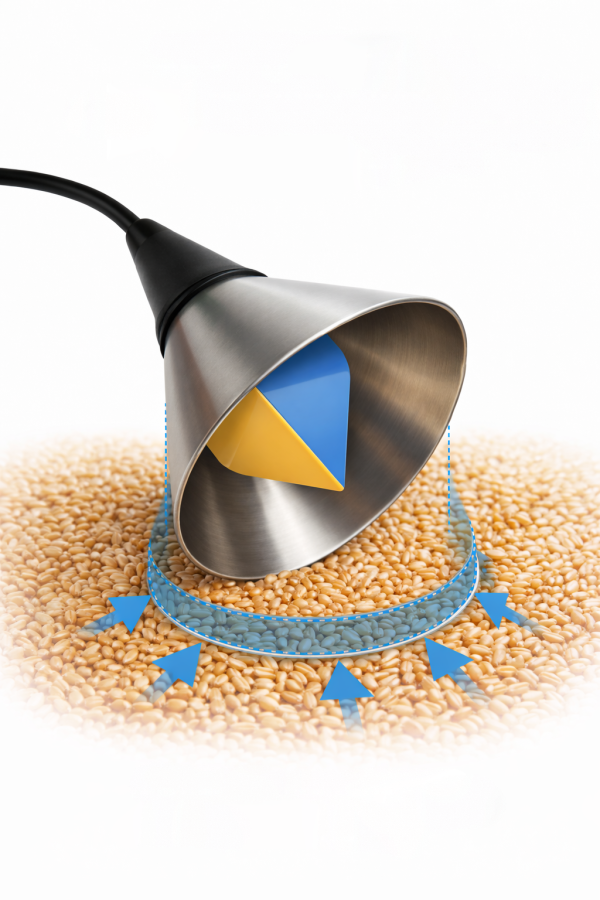

Gracias a su geometria conica, el SOLIBA E ofrece una zona de contacto netamente mas importante con el producto que un detector SOLIBA de forma clasica.
Cuando el trigo entra en contacto con el SOLIBA E, los granos se apoyan naturalmente sobre toda la superficie del embudo.
✔ Mejor sensibilidad, incluso con productos ligeros o poco densos
✔ Respuesta de deteccion mas fiable, sin depender de un punto de contacto unico
La forma conica transforma el flujo de producto en superficie de apoyo activa, garantizando una deteccion eficaz incluso en condiciones de llenado irregulares.
