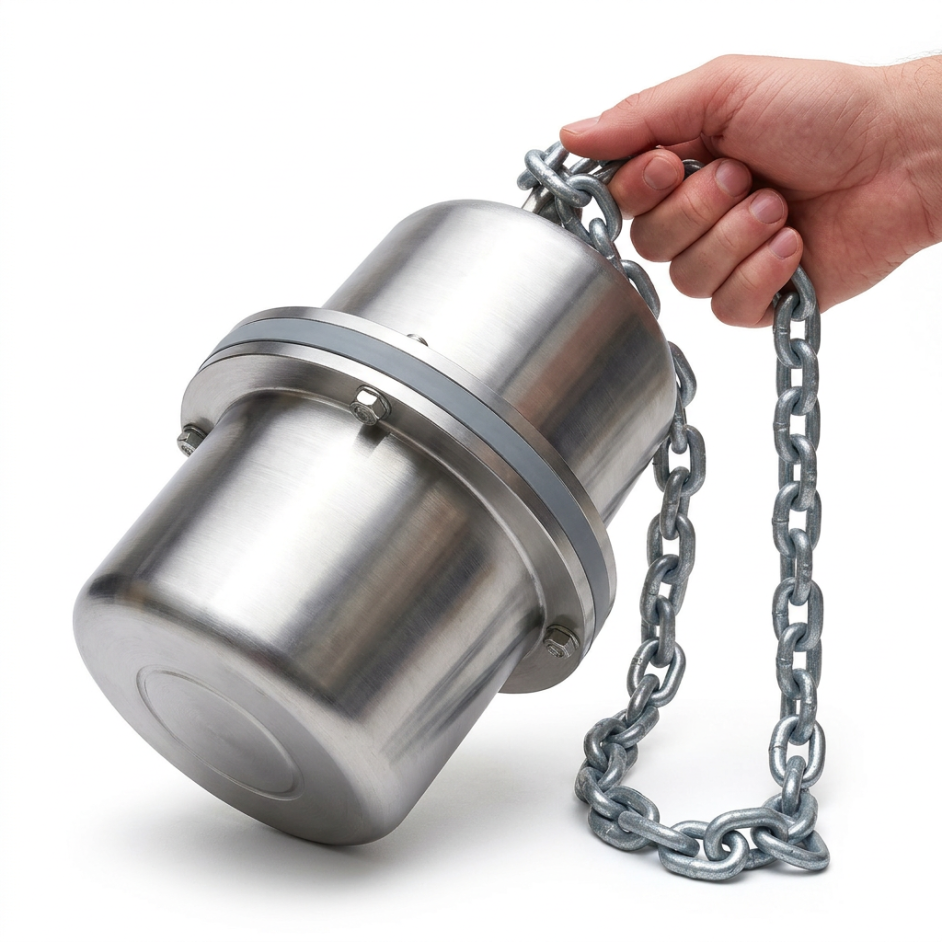

La jaula metálica SOLIBA PM es una protección especialmente diseñada para asegurar el detector de nivel SOLIBA o SOLIBA EX P en aplicaciones de detección de nivel en entornos industriales exigentes.
Fabricada en fundición de aluminio muy robusta, su función principal es proteger el sensor contra impactos mecánicos provocados por la caída o desplazamiento de materiales voluminosos durante operaciones de manipulación o transporte.
Gracias a este diseño, el sistema puede instalarse directamente en zonas donde los productos transportados (a granel, granulados, diversos materiales sólidos) pueden impactar el sensor, sin riesgo de deterioro del detector de nivel. La jaula absorbe y distribuye los esfuerzos mecánicos mientras permite que el detector funcione libremente para asegurar una detección fiable.

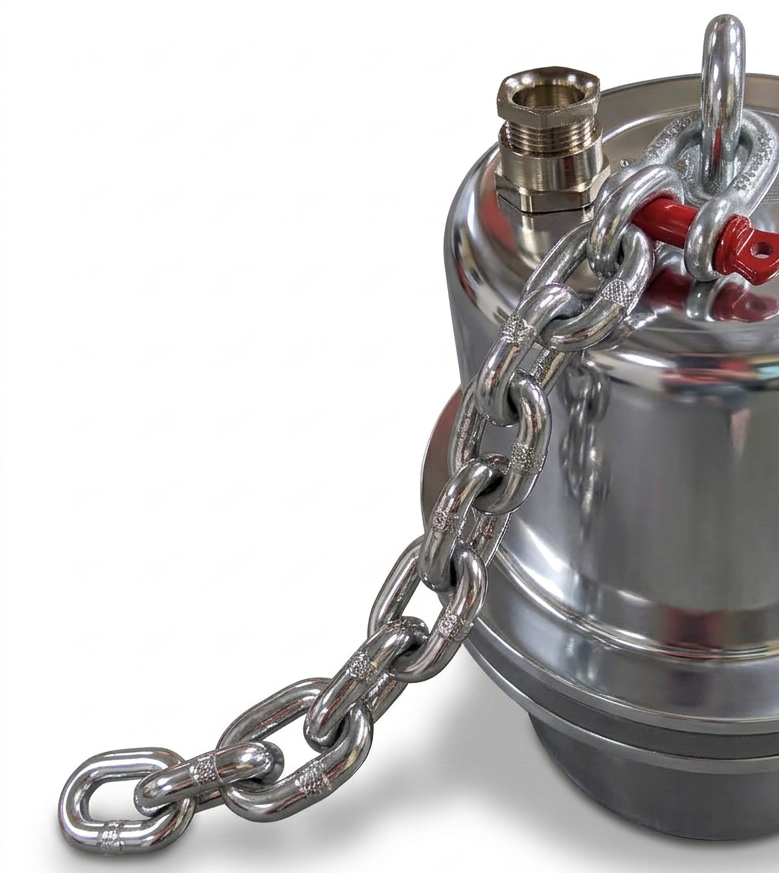

El conjunto SOLIBA PM se compone de una jaula de protección metálica asociada a un detector de nivel para sólidos SOLIBA estándar o certificado ATEX (SOLIBA EX P), adaptado a zonas de polvo 21 y 22.
Descargue esta documentación y mantenga la información más importante a mano.
pdf : 532.79 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

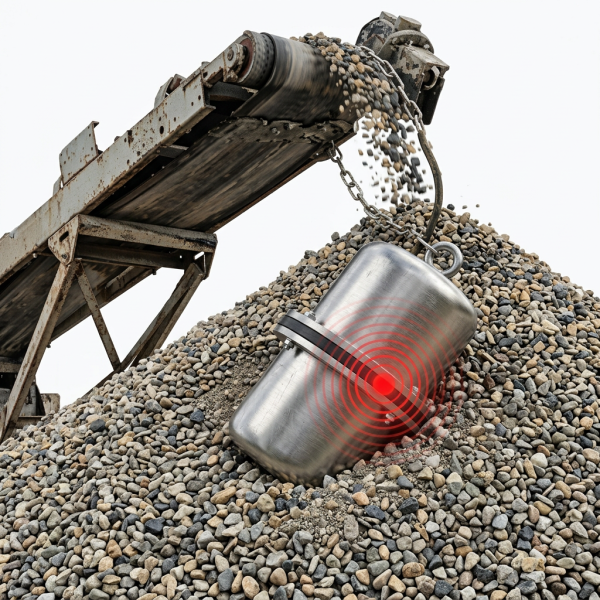

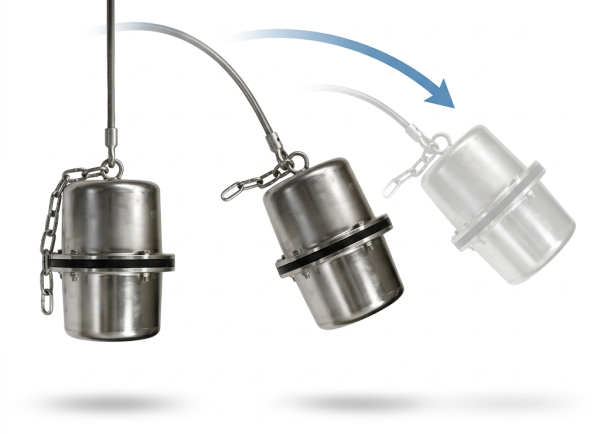

Proteger las instalaciones por inclinaciónInstalado en el interior, encima, de una cinta transportadora, o en el interior de la célula de almacenamiento, está suspendido al extremo de su cadena. Durante el llenado, el material a granel (piedra, cantos, gránulos, etc.) forma un talud. Cuando el talud alcanza el detector, provoca su basculamiento. El cambio de inclinación activa entonces un contacto eléctrico, que envía una señal de parada o de mando al automatismo (ej. parada del llenado, disparo de una alarma, etc.).
|
El disparo del detector de nivel (ángulo de conmutación) puede variar en función de la posición de este con respecto al talud formado por el material a granel, pero sobre todo en función del posicionamiento del lastre o del punto de fijación.
Tiene la posibilidad de ajustar el punto de fijación o el contrapeso en el cable del aparato. Así, cuanto mayor sea la distancia entre el lastre y el detector, mayor será el ángulo de conmutación, y en consecuencia más tardía será la detección de nivel.
Para ajustar el lastre en el cable, basta con tirar del lastre plástico o resina para desengancharlo de la abrazadera de apriete o de la junta tórica. A continuación, deslice la abrazadera de apriete / junta tórica hasta el lugar deseado y vuelva a colocar el lastre encima, de modo que el peso quede bloqueado en el cable.

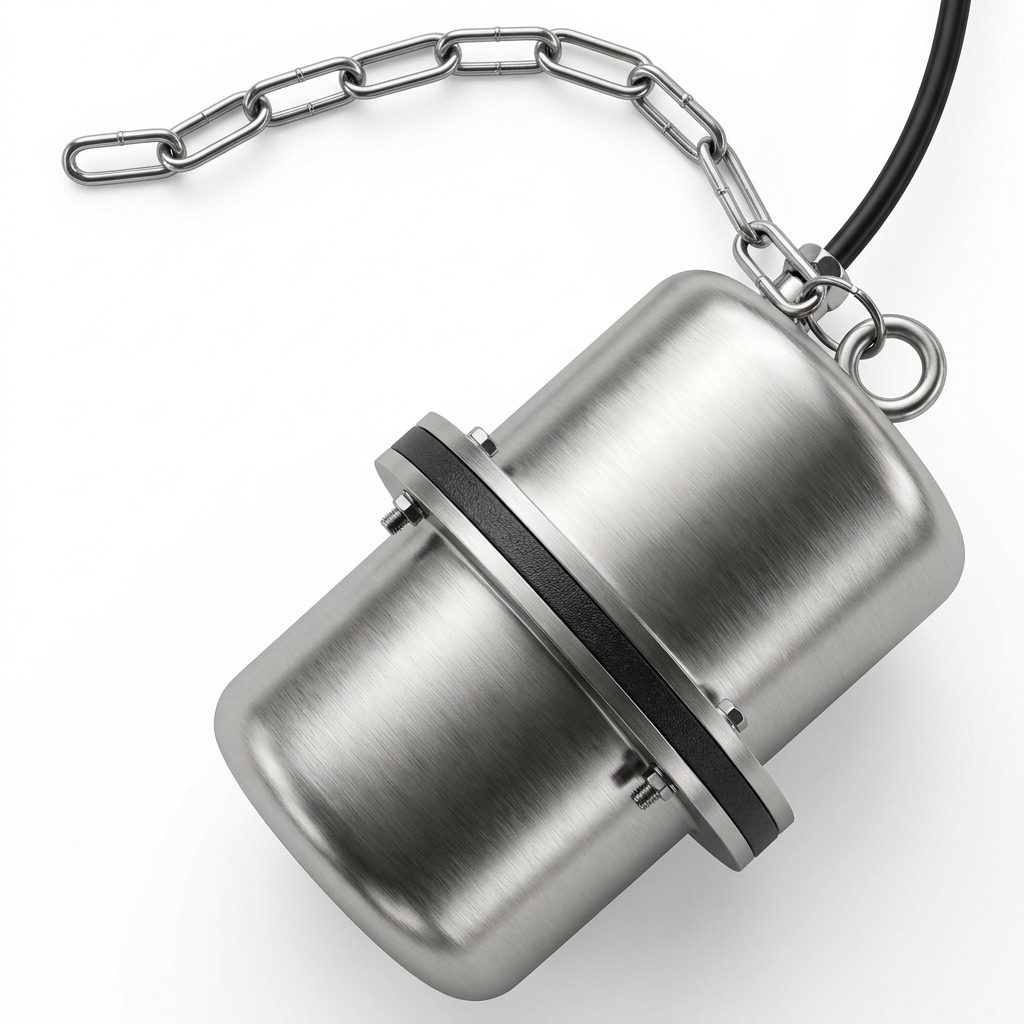

Fijación del detectorEl detector de nivel puede suspenderse mediante la funda del cable, utilizando un soporte o el accesorio de fijación, FIXCAB, que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en cualquier momento. Atención al uso de collares u otros elementos durante la fijación, que pueden dañar el cable y deteriorar el aparato dejando entrar el agua en el interior de la boya de nivel por capilaridad.
|

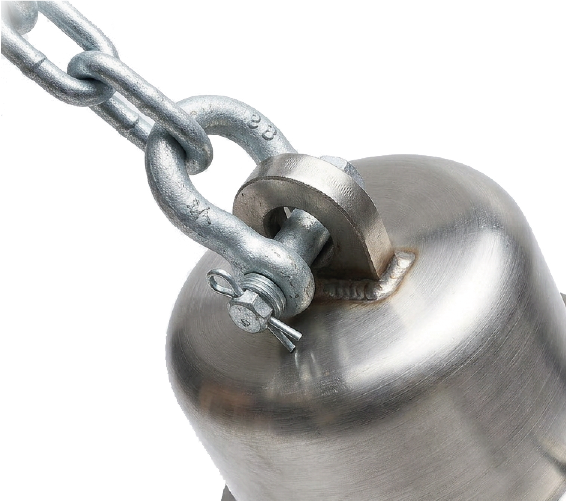

El detector de nivel SOLIBA PM debe estar suspendido por medio de una cadena de refuerzo independiente del cable eléctrico. Esta cadena tiene la función de absorber los esfuerzos mecánicos generados por los choques, los movimientos del producto almacenado y las solicitaciones dinámicas, a fin de evitar cualquier tensión sobre el cable eléctrico y prevenir su arrancamiento o deterioro prematuro. El detector debe además estar instalado a una distancia suficiente de la pared para garantizar un movimiento libre y óptimo, condición necesaria para su buen funcionamiento y para la fiabilidad de la detección. |
En los espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica no debe colocarse nunca en el interior de la cuba. El cable y su capilar pueden alargarse mediante un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que usted desee para evitar empalmes que perjudicarían su funcionamiento. |
El SOLIBA PM constituye una solución mecánica simple y fiable para proteger sus instalaciones con respecto a otros tipos de equipos como las sondas vibrantes, sondas capacitivas, ultrasonidos, radares, etc.

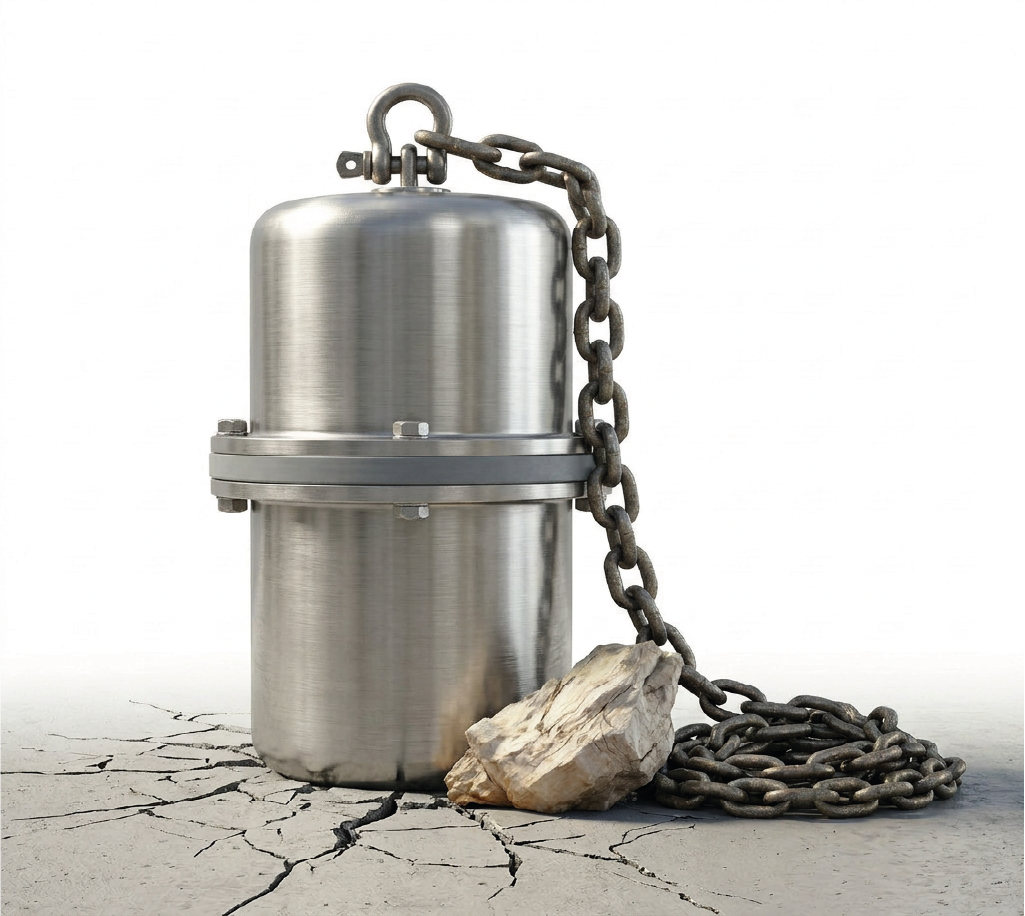

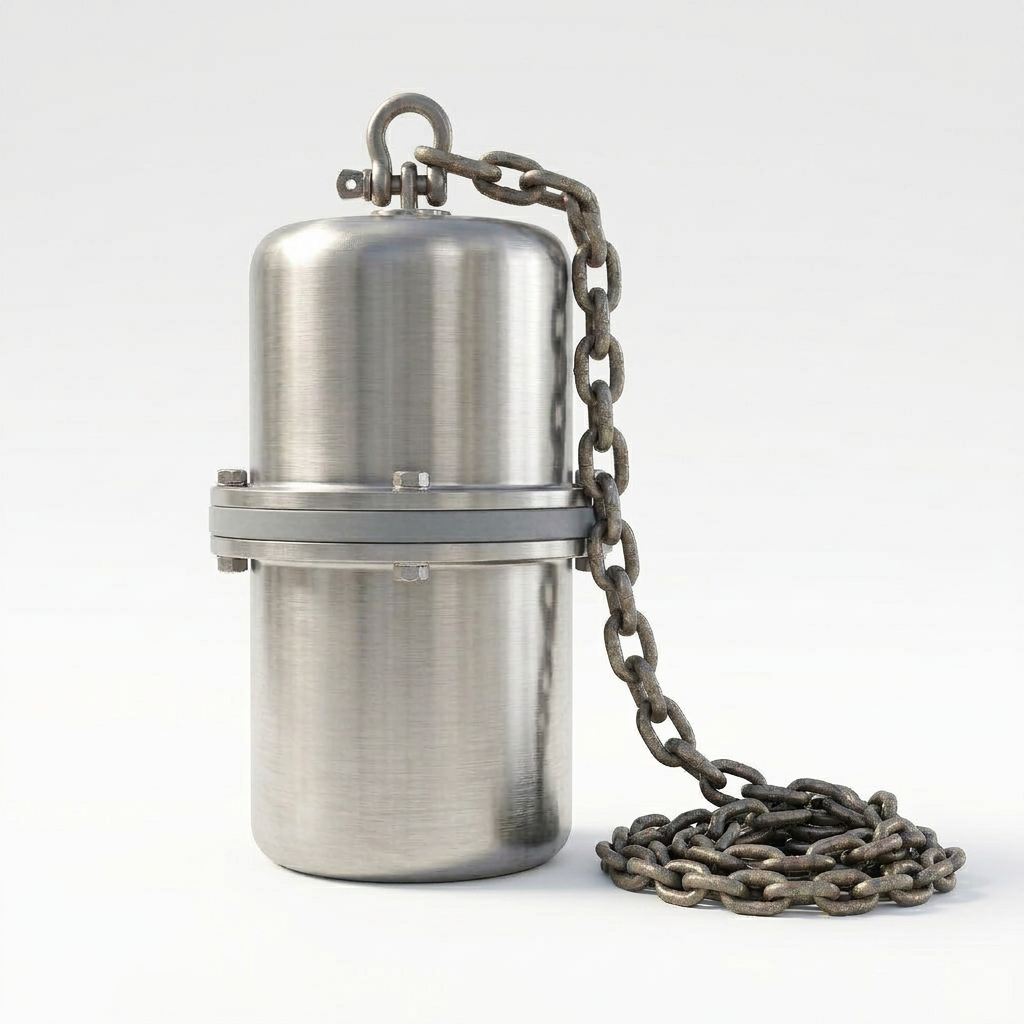

El SOLIBA PM está especialmente diseñado para resistir las condiciones más exigentes para los materiales sólidos y abrasivos, como las piedras, gravas o cantos. Su cuerpo en fundición de aluminio y su jaula metálica de protección garantizan una resistencia excepcional a los choques mecánicos.
Gracias a su principio de funcionamiento por inclinación, detecta con fiabilidad el nivel alto en los transportadores, tolvas o silos, asegurando la parada de la carga antes de cualquier exceso de materia.

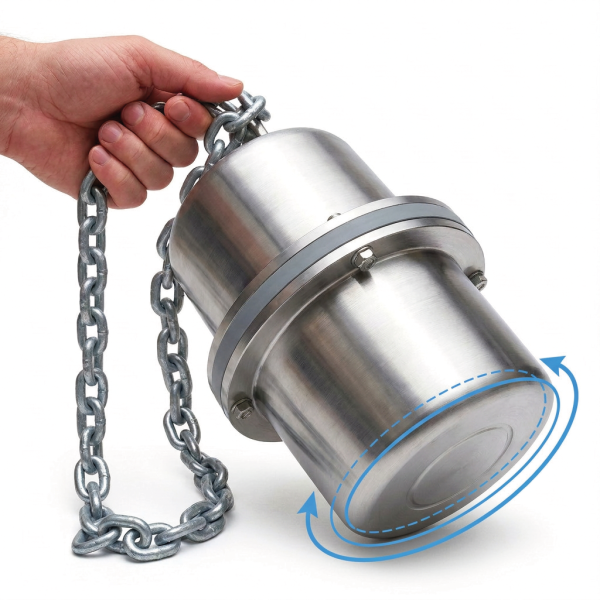

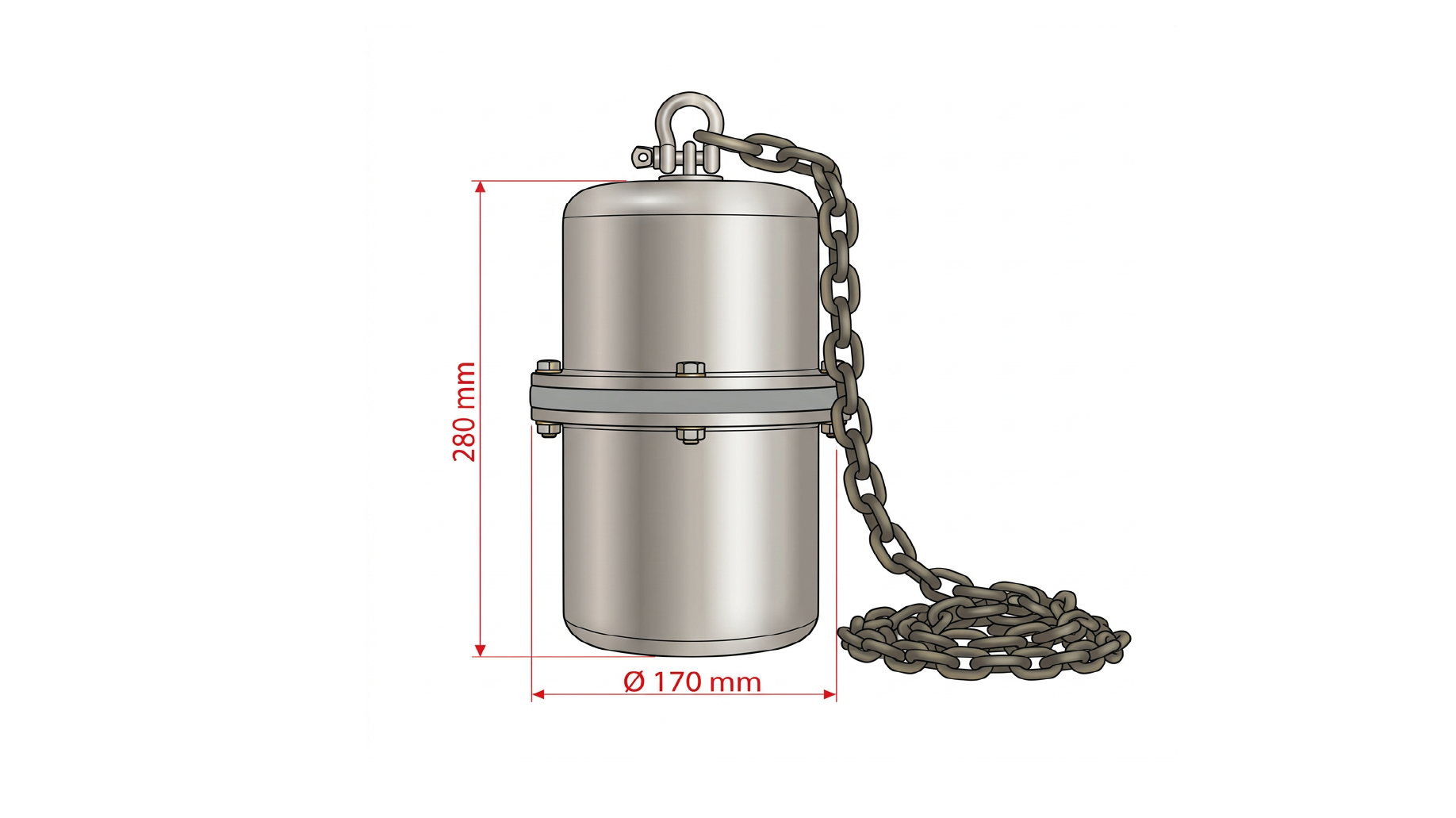

Gracias a su forma cilíndrica, el detector no se hunde en el grano durante las fases de detección. Esta geometría asegura una excelente estabilidad de posición garantizando una detección fiable y repetible en el tiempo.
✔ Funcionamiento constante
✔ Ninguna perturbación relacionada con la acumulación de materia
✔ Ningún mantenimiento necesario
Accesorio de fijación de cable muy recomendado para todos los flotadores suspendidos.
Relé de control de nivel con alarma.
Relé de seguridad intrínseca para alimentar los aparatos ATEX en muy baja tensión.
Permite estabilizar el detector y determinar el punto de inclinación.
Para definir mejor el flotador con boya de nivel adaptado a su necesidad, ATMI ofrece una amplia gama de interruptores de nivel para líquidos y sólidos en diversas aplicaciones.
