¡La versión económica del BIP STOP!
El flotador está adaptado a AGUAS CLARAS
El interruptor de nivel BIP ECO es un flotador diseñado sobre la base del flotador boya de nivel BIP STOP, del cual retoma la tecnología y la fiabilidad, ofreciendo al mismo tiempo una solución más económica gracias a su cable de PVC de alta calidad en lugar de cable de neopreno.

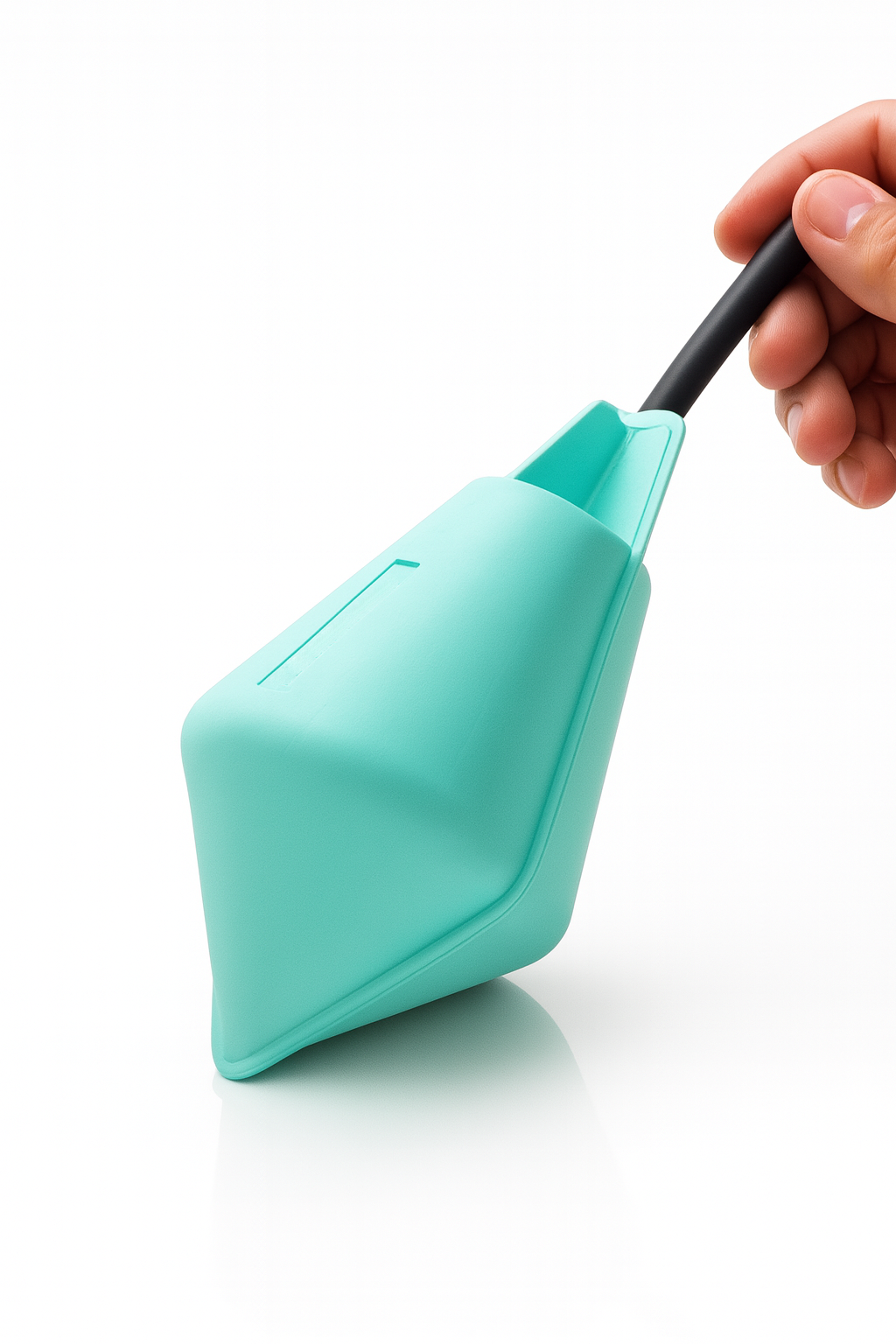

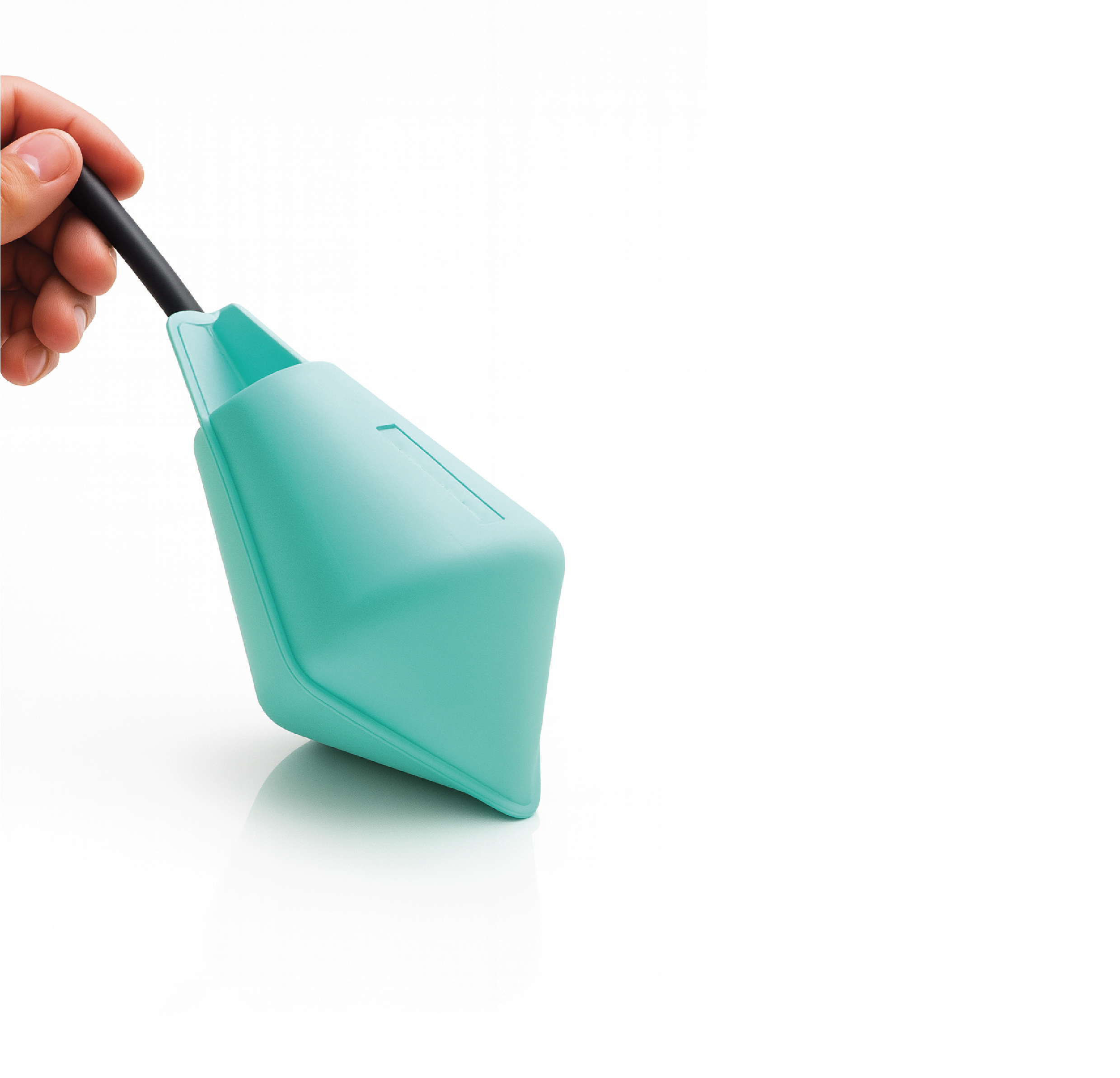

De forma bicónica, el flotador de polipropileno copolímero está especialmente diseñado para evitar la acumulación de impurezas en su cuerpo, preservando así su rendimiento y su longevidad en el tiempo.
⚠️ Atención: debido a su diseño, el BIP ECO no se recomienda para caudales de llenado lentos. En este caso, se recomienda usar los interruptores de nivel de la gama AQUA o SOBA, más adaptados a este tipo de aplicación.
Diseño y fabricación 100 % franceses.
Descargue esta documentación y conserve la información más importante a su alcance.
pdf : 569.69 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

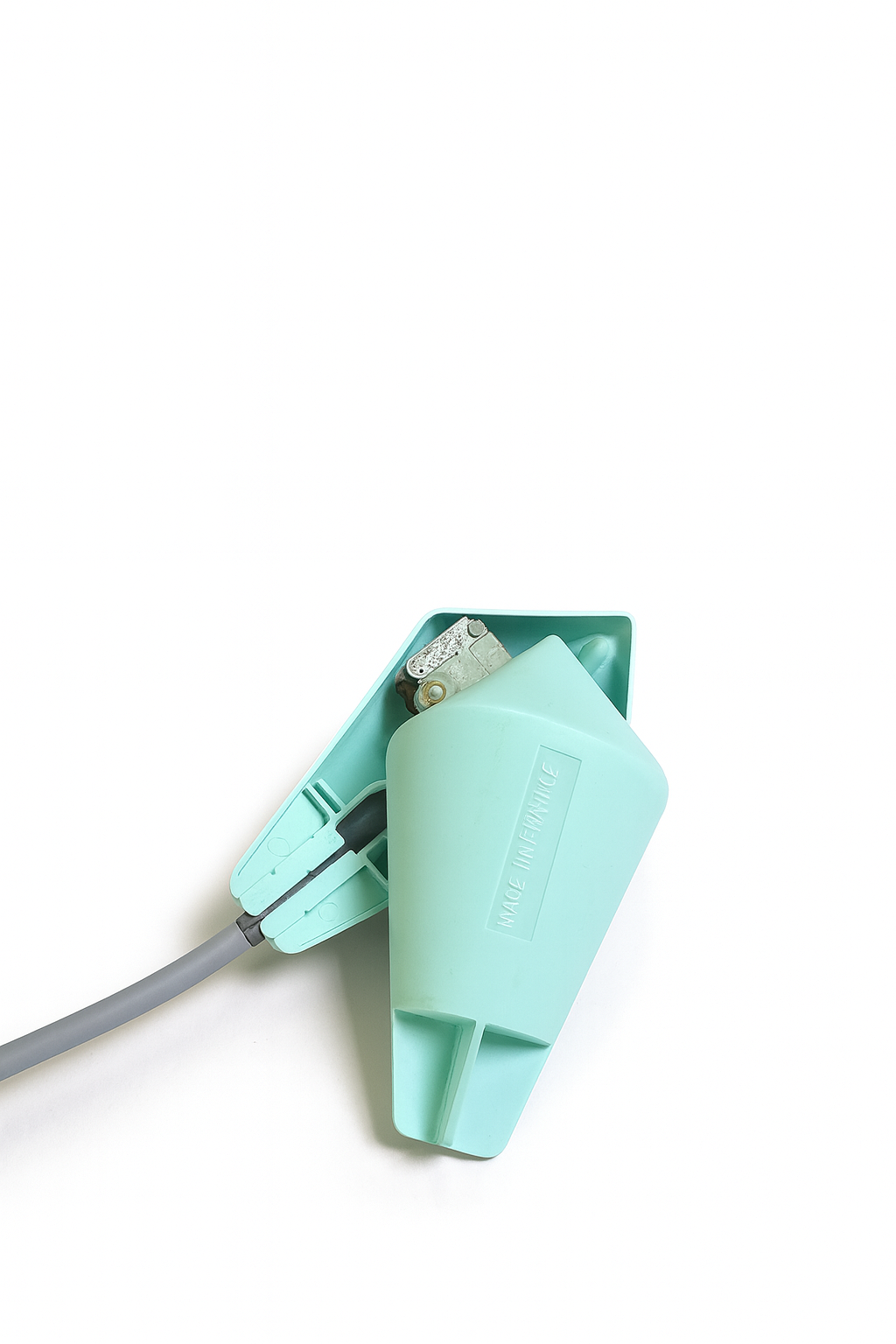

Vaciado o LlenadoEl interruptor de nivel BIP ECO funciona según el principio de detección de nivel por basculamiento.

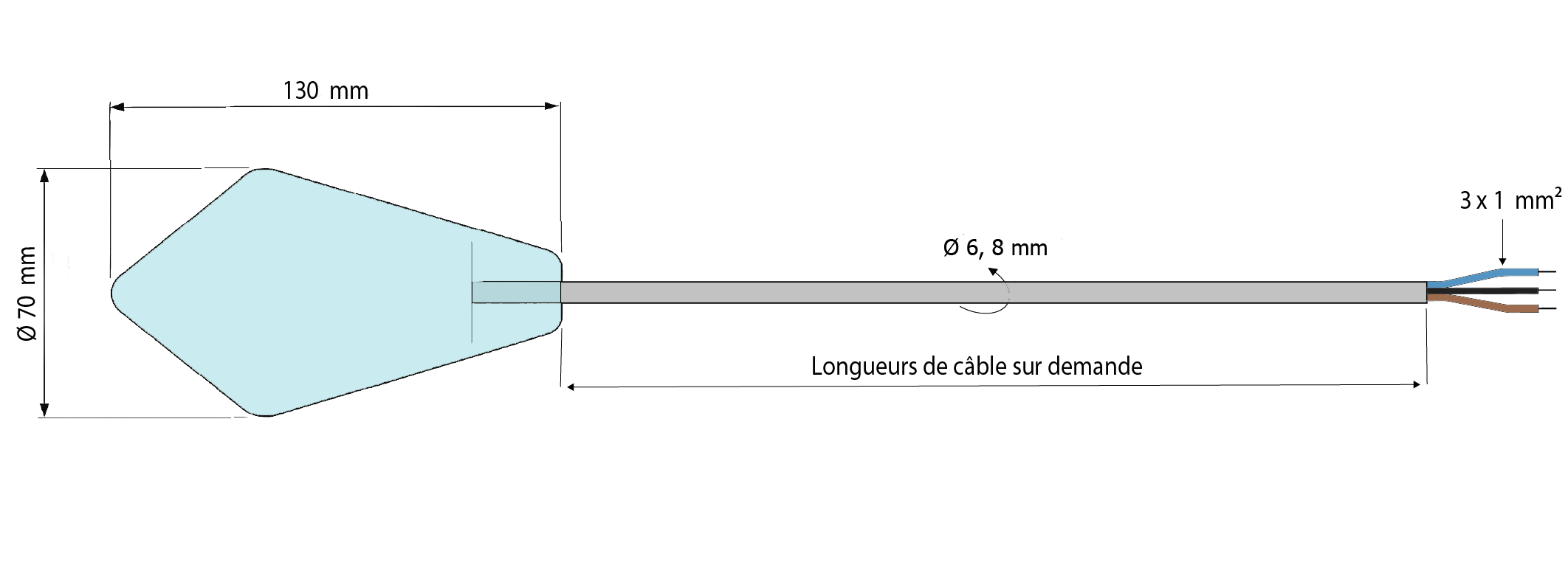

El flotador está equipado con un cable de tres conductores (COM, NO, NC), permitiendo seleccionar el modo de funcionamiento durante el cableado: Utilizado en pareja con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|

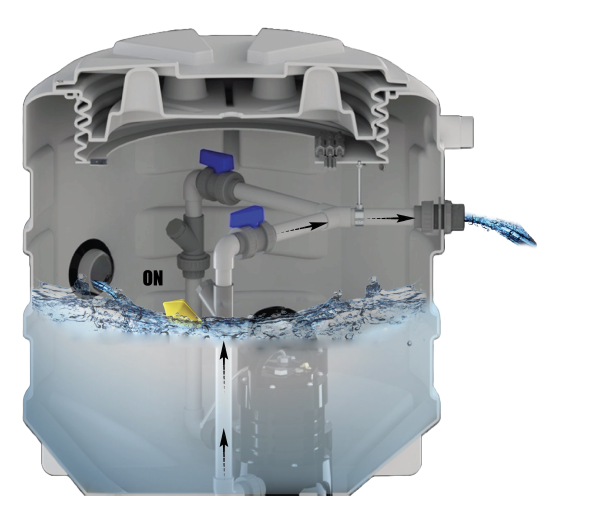

En modo vaciado, el interruptor de nivel acciona el arranque de la bomba en posición alta (anti-desbordamiento). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez la cuba vacía, el interruptor de nivel corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.

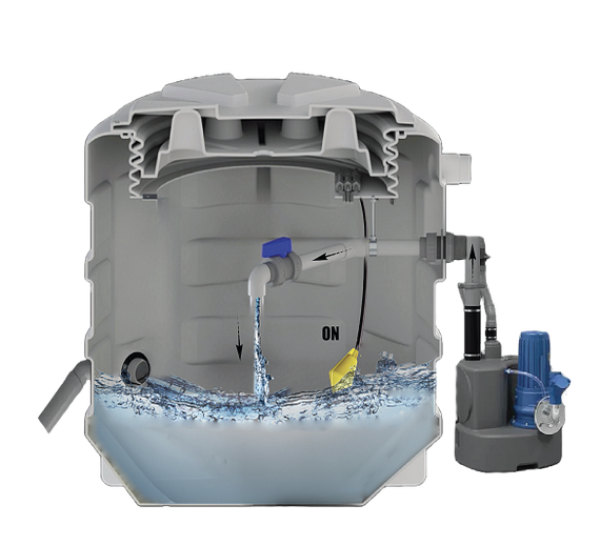

En modo llenado, el circuito eléctrico en el interior del interruptor se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.

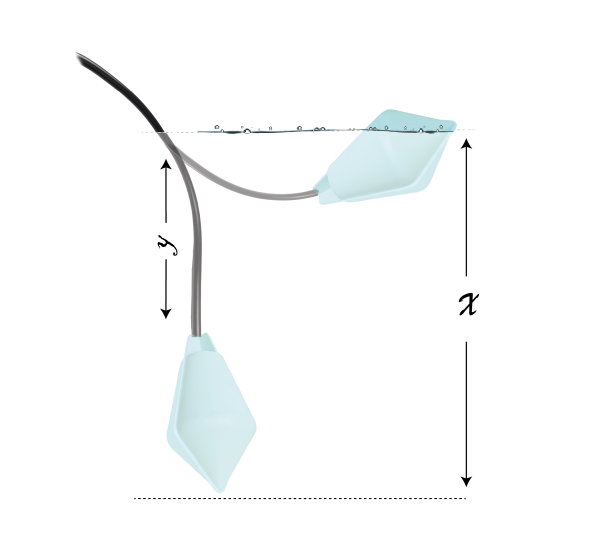

Posicionamiento del lastreEl accionamiento de la boya de nivel (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero sobre todo en función del posicionamiento del lastre o punto de fijación. En efecto, la longitud del cable entre el contrapeso y el interruptor de flotador determina la cantidad de líquido que se eleva o se baja para llevar al interruptor de flotador a cambiar de estado. Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato para optimizar su funcionamiento. |
Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato, así cuanto mayor es la distancia entre el lastre y el flotador, mayor será la diferencia de niveles y por consiguiente mayor será el ángulo de conmutación.
Esto permite al flotador adaptarse a eventuales turbulencias en el líquido pero igualmente al flotador trabajar en una amplia gama de densidades.
A continuación se muestran valores dados a título indicativo para el BIP ECO con una longitud de cable mínima y máxima para asegurar un funcionamiento correcto:
Valor min. Y = 10cm > X ≈ 30-35 CM
Valor max. Y = 30cm > X ≈ 60-65 CM
Para ajustar el lastre sobre el cable, basta con tirar del lastre plástico o resina para desengancharlo del anillo de apriete o junta tórica. A continuación, deslice el anillo de apriete/junta tórica al lugar deseado y vuelva a colocar el lastre encima, de modo que el peso quede bloqueado sobre el cable.
|
Fijación del flotadorLa boya de nivel puede suspenderse mediante la funda del cable, utilizando el accesorio de fijación de cable (FIXCAB), que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Atención al uso de bridas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar el agua al interior de la boya de nivel por capilaridad.
|
Conexión eléctricaEn espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden alargarse mediante un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que usted desee para evitar empalmes que perjudicarían su funcionamiento.
|

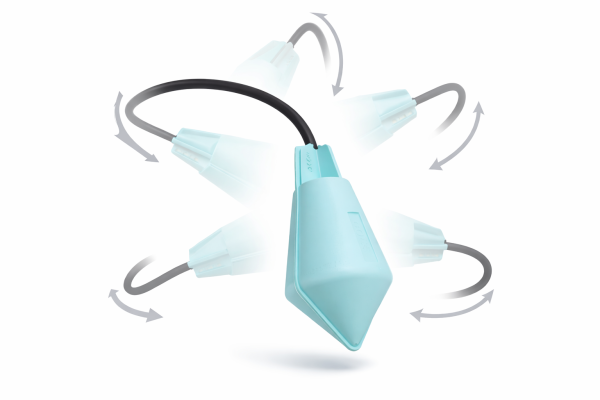

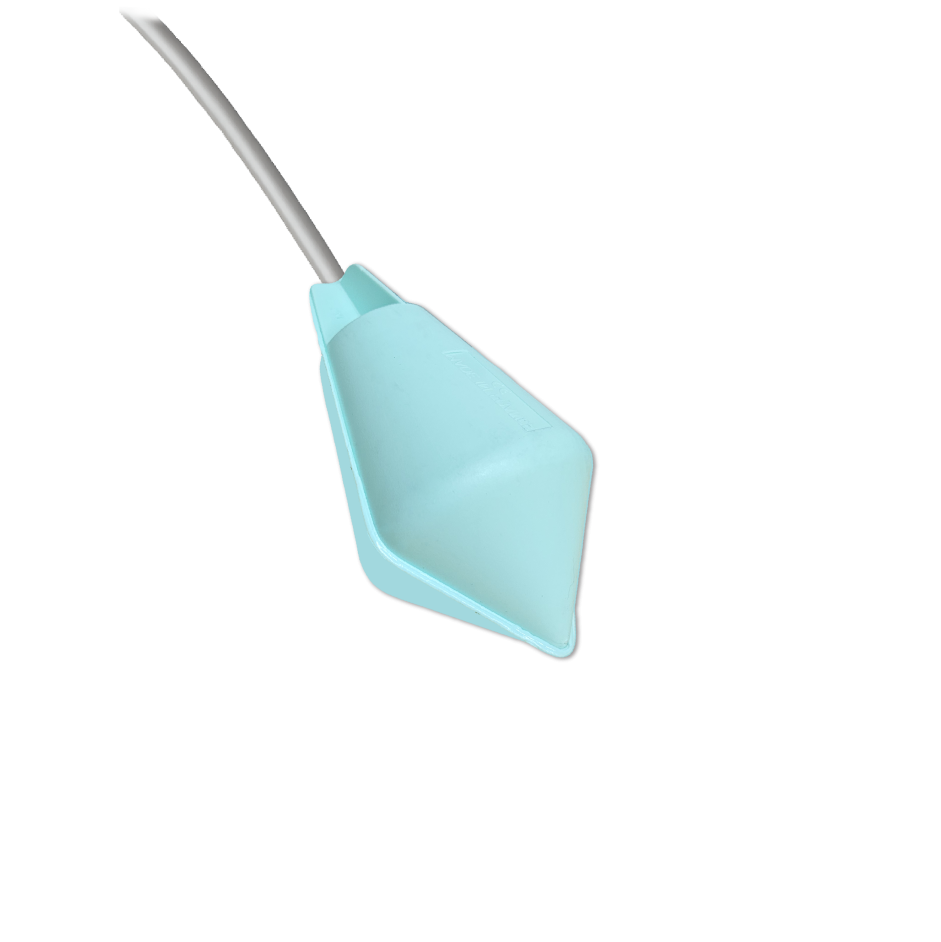

A diferencia de los sensores planos, el BIP ECO ofrece una detección omnidireccional. Su forma le permite reaccionar a los movimientos del agua independientemente de su posición en el líquido.
Esto garantiza una detección más fiable, especialmente en entornos agitados o sometidos a turbulencias.
Accesorio de fijación de cable (FIXCAB) muy aconsejado para todos los flotadores suspendidos.
Relé de control de nivel con alarma.
Toma multifunción ideal para el mando de bomba.

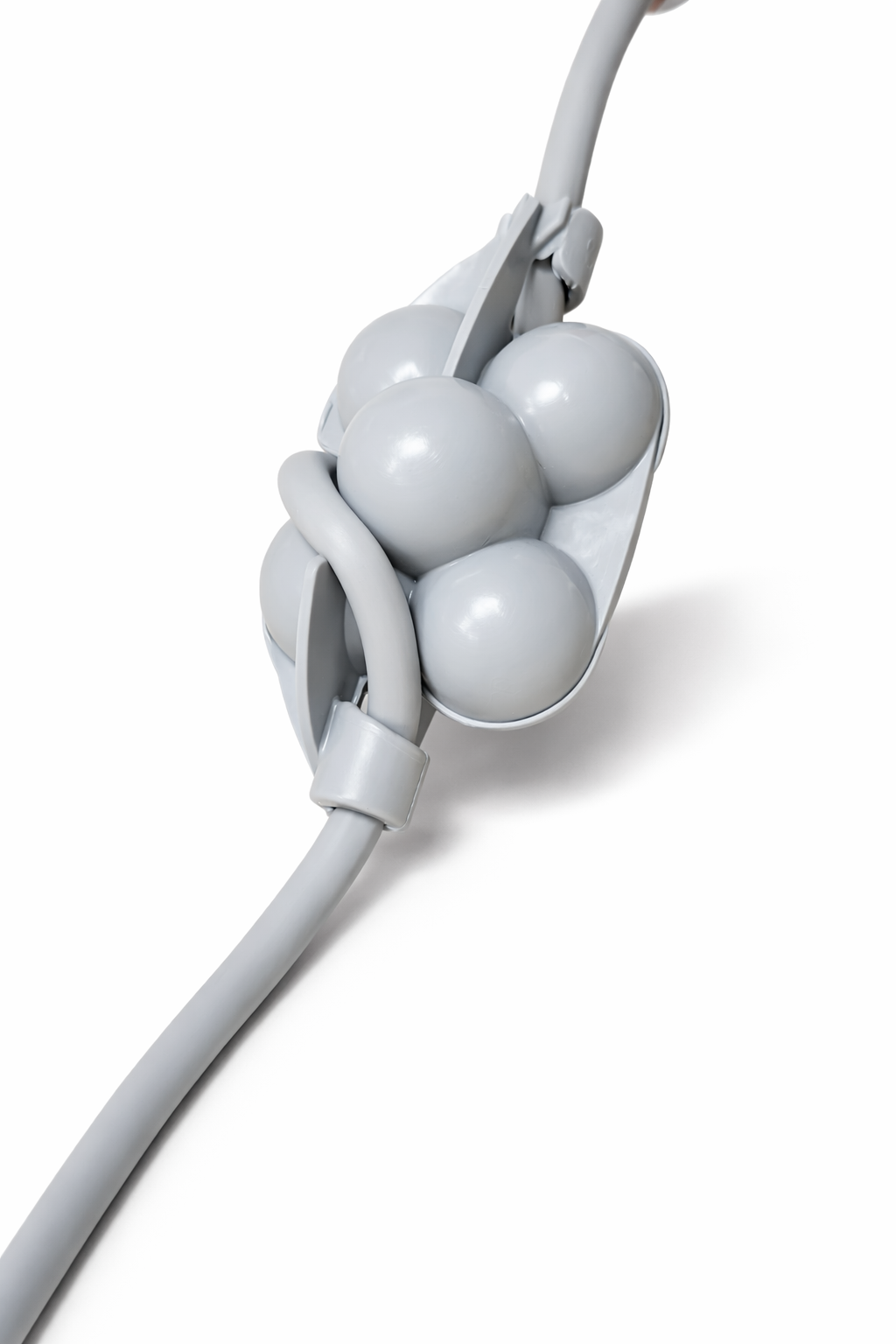

El lastre de bola puede instalarse en cualquier momento.
Para definir mejor el flotador tipo boya de nivel adaptado a su necesidad, ATMI propone una amplia gama de interruptores de nivel con flotador para líquidos y sólidos en diversas aplicaciones.
