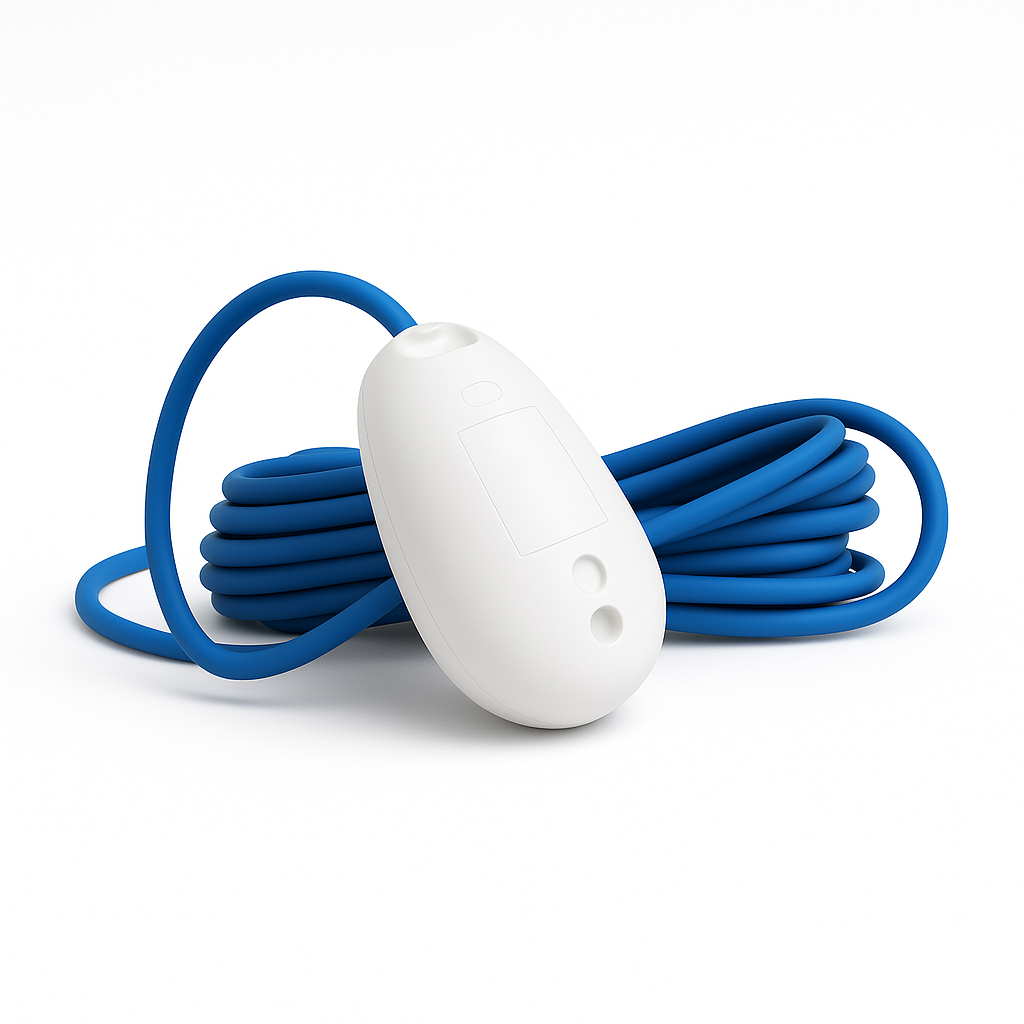

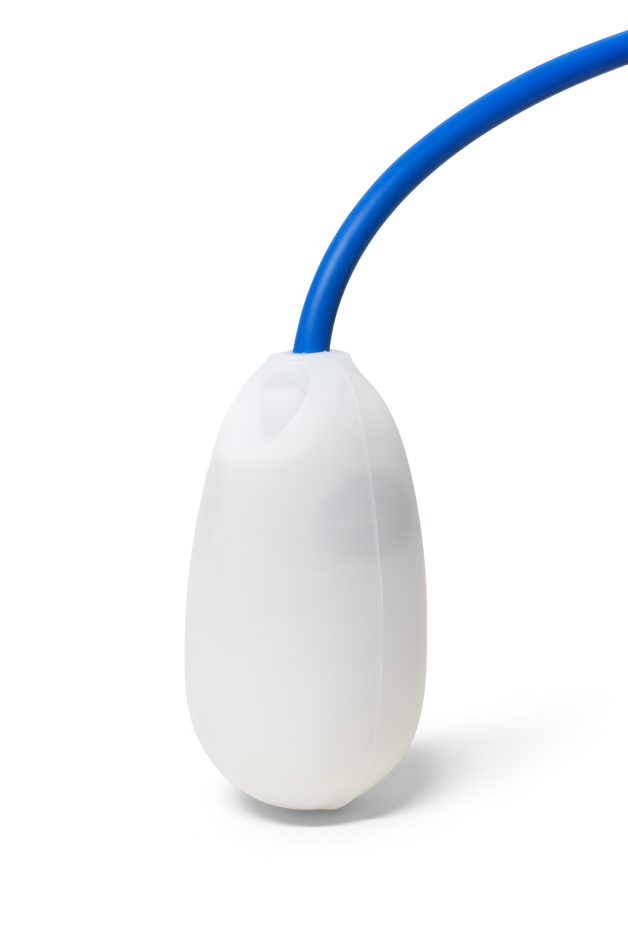

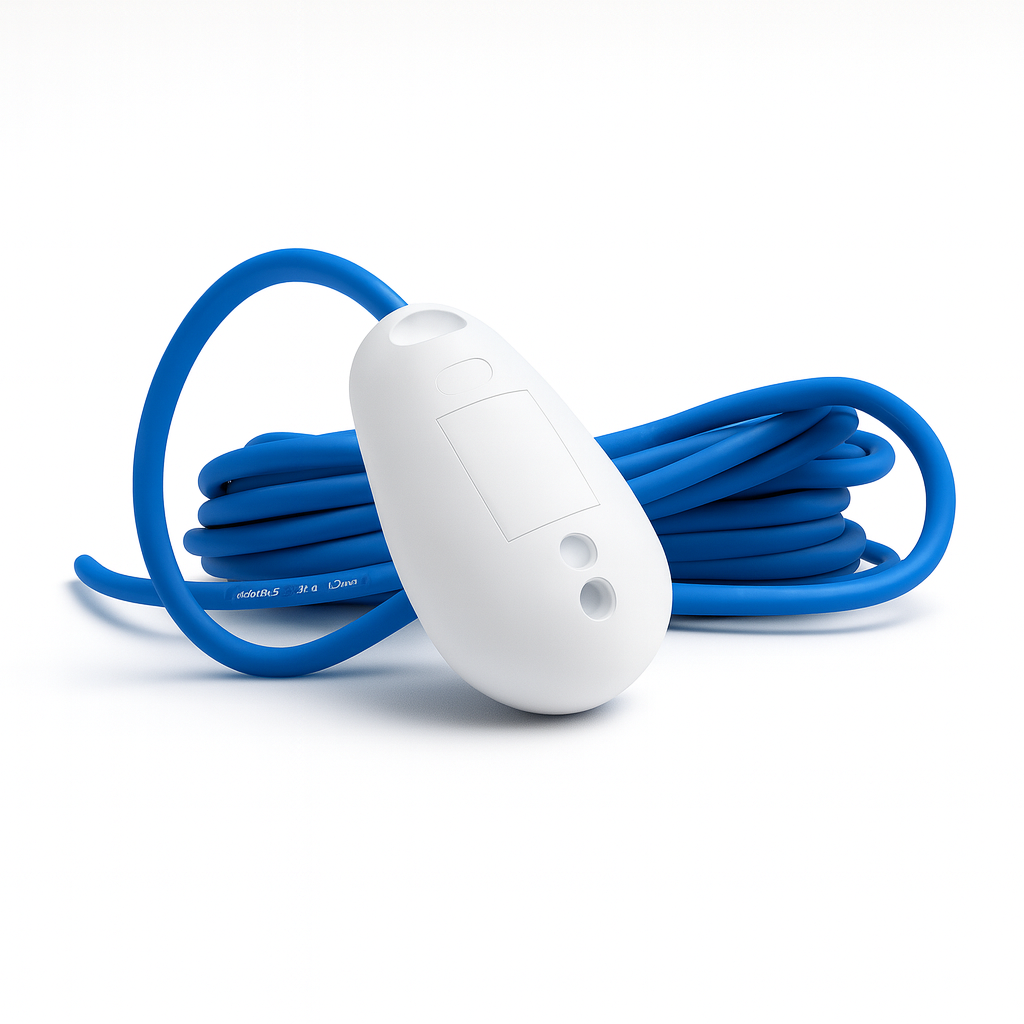

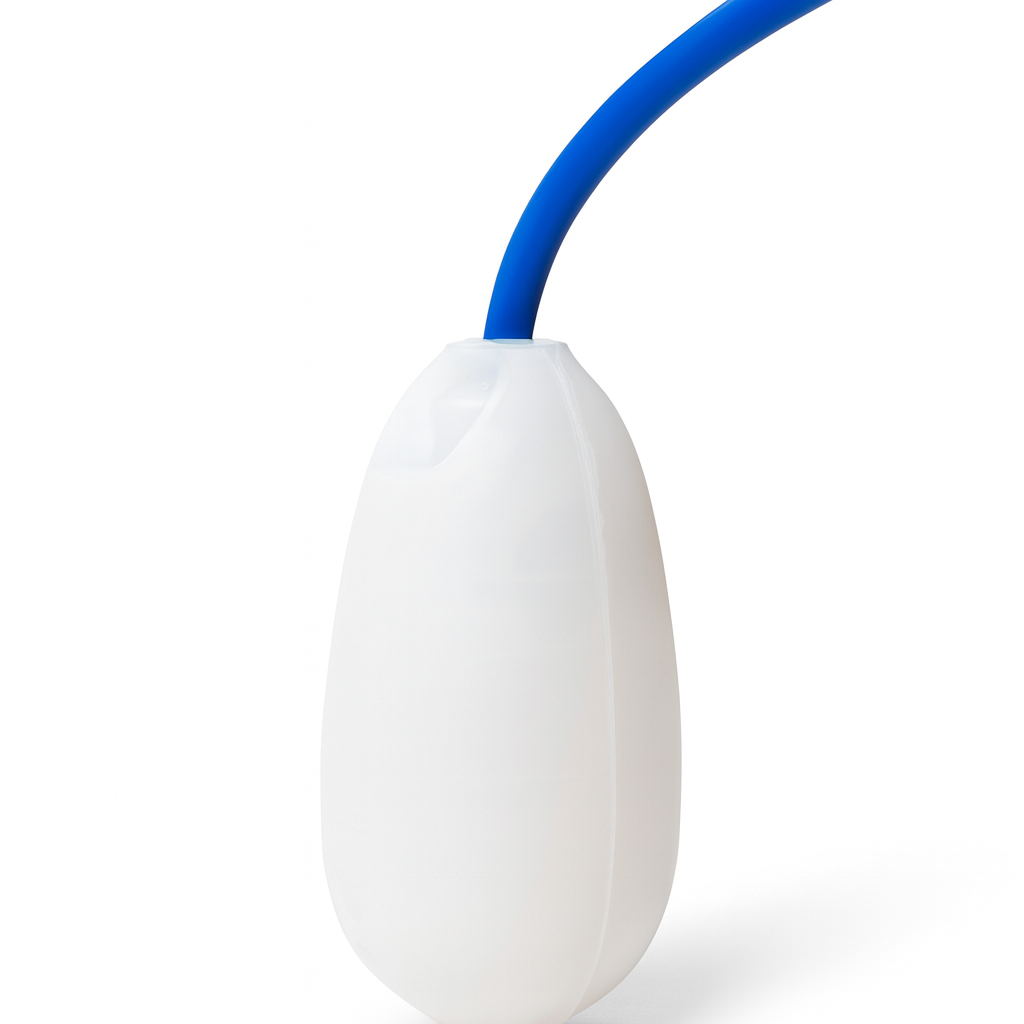

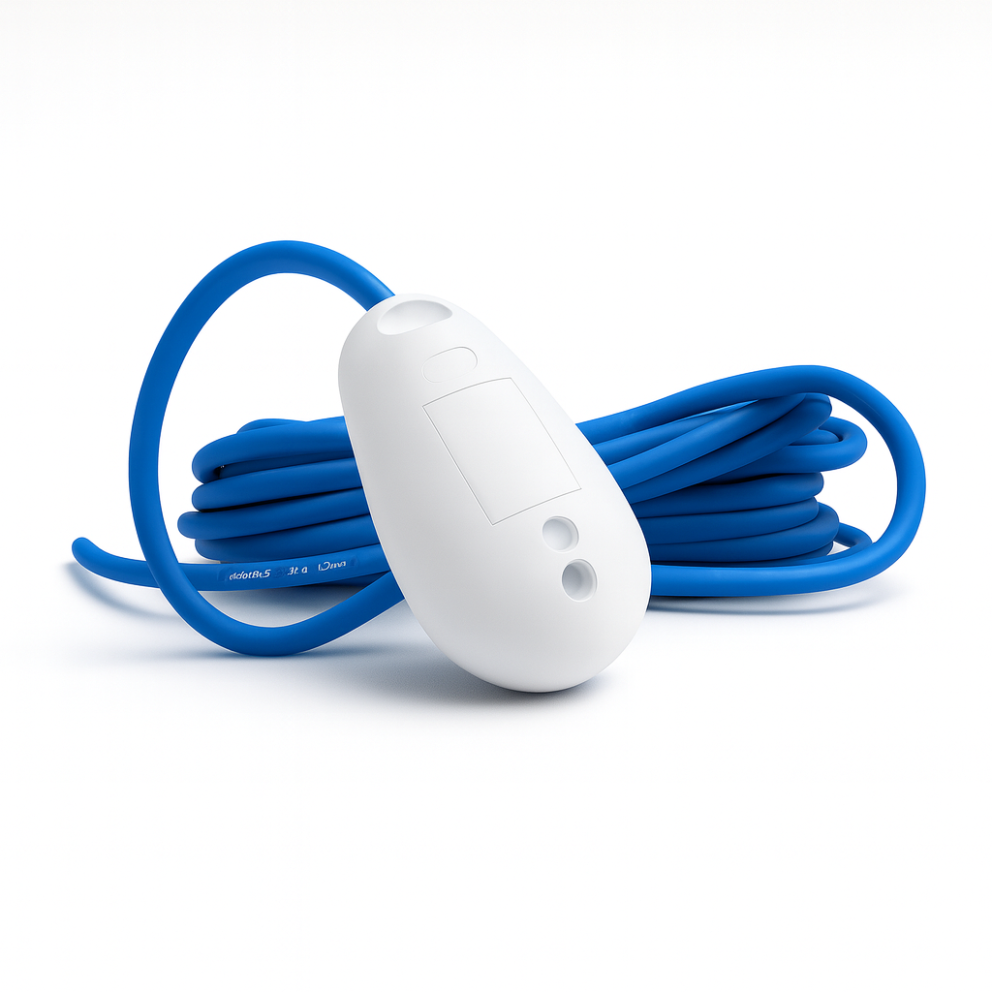

El regulador de nivel con flotador con lastre interno AQUA MEDIUM EP, certificado ACS (Certificación de Conformidad Sanitaria), está especialmente diseñado para uso en agua potable destinada al consumo humano.
Fabricado con materiales conformes a las normas sanitarias, ofrece una solución fiable e higiénica para el control del nivel de agua en depósitos, estaciones de bombeo e instalaciones de espacio reducido.
Su funcionamiento por basculamiento permite la apertura o cierre de un circuito conectado a un sistema de control, asegurando la automatización de las bombas o la gestión de alarmas (alta o baja).

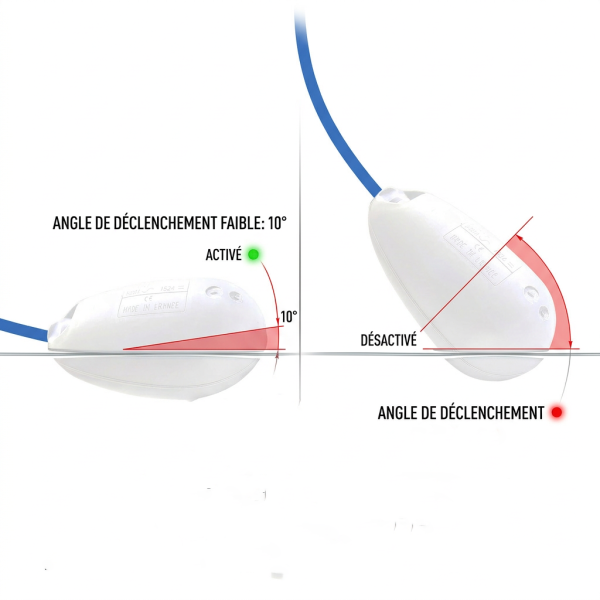

Gracias a su pequeño ángulo diferencial de 10°, permite un control preciso de los niveles.
⚠️ No recomendado para líquidos agitados, utilice mejor el interruptor de nivel SOBA EP o ATS 165 EP certificado ACS.
Descargue esta documentación y conserve la información más importante a mano.
pdf : 466.06 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vaciado o LlenadoEl regulador de nivel con lastre interno AQUA MEDIUM EP funciona según el principio de la detección de nivel por basculamiento.

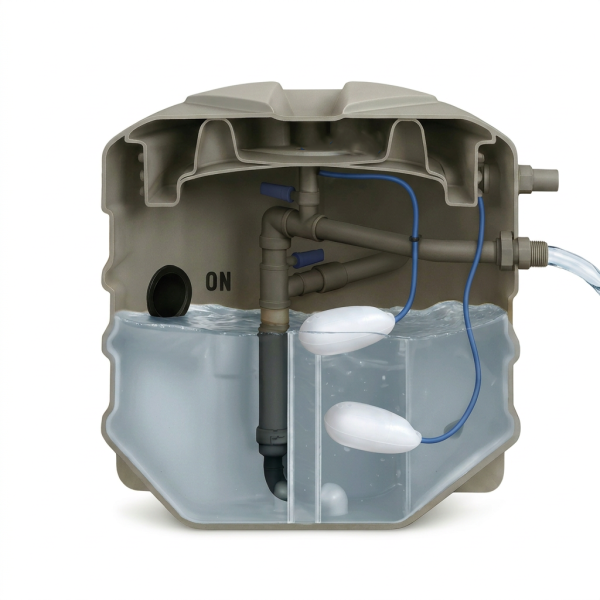

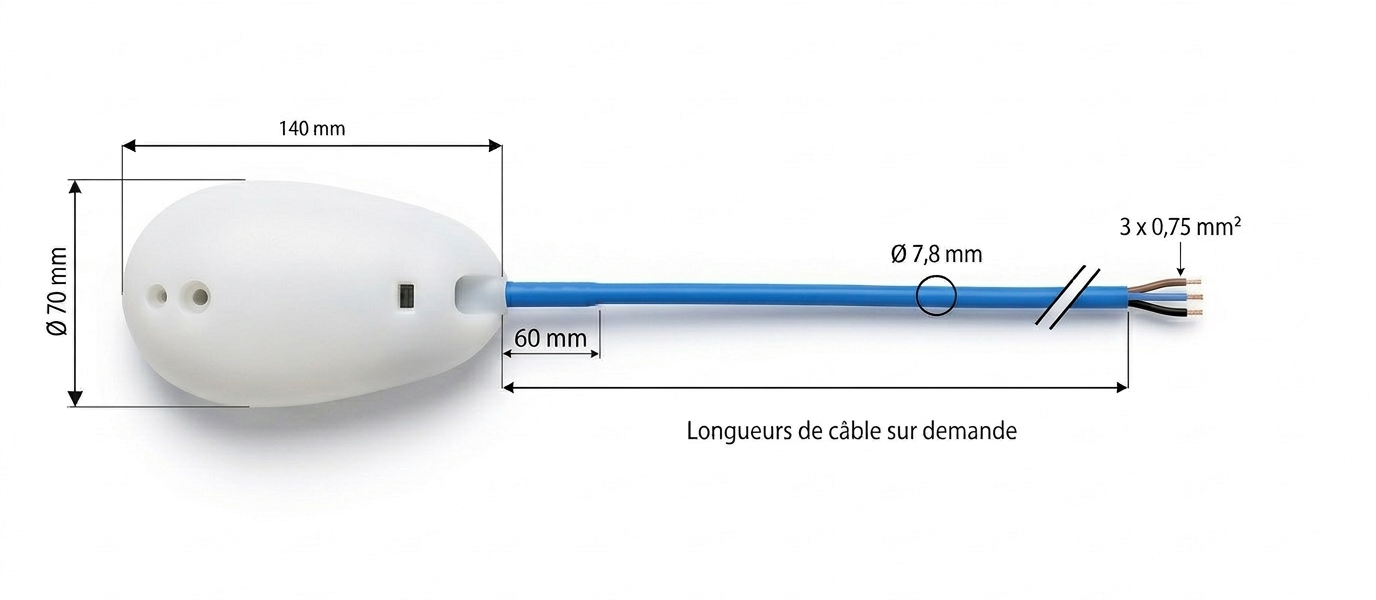

El flotador está equipado con un cable de tres conductores (COM, NO, NC), permitiendo seleccionar el modo de funcionamiento durante el cableado: Utilizado en pareja con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|

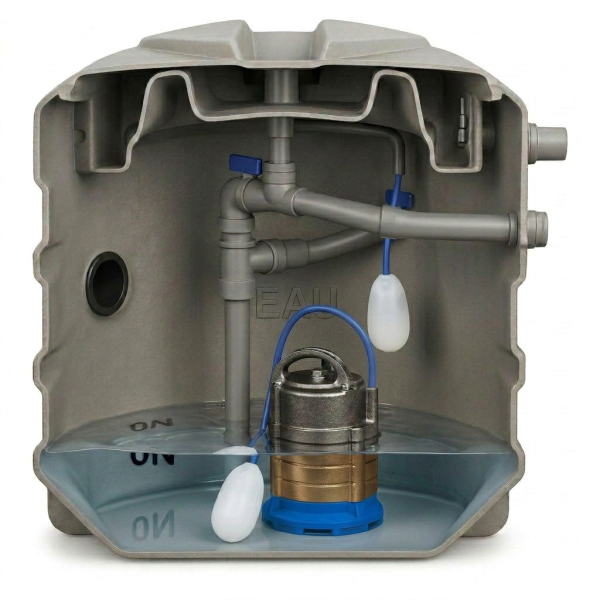

En modo vaciado, el regulador de nivel con lastre interno acciona el arranque de la bomba en posición alta (antisobrellenado). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez la cuba vacía, el regulador de nivel con lastre interno corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.
En modo llenado, el circuito eléctrico en el interior del interruptor se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.
PosicionamientoEl disparo de la boya de nivel con lastre interno (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero no varía en función del punto de fijación. |
Debido a su diseño con contrapeso interno integrado, el flotador no permite ajuste del ángulo de basculamiento, a diferencia de los reguladores de nivel con lastre externo sobre cable.
Por consiguiente, el nivel de disparo permanece constante, independientemente del punto de fijación del cable.

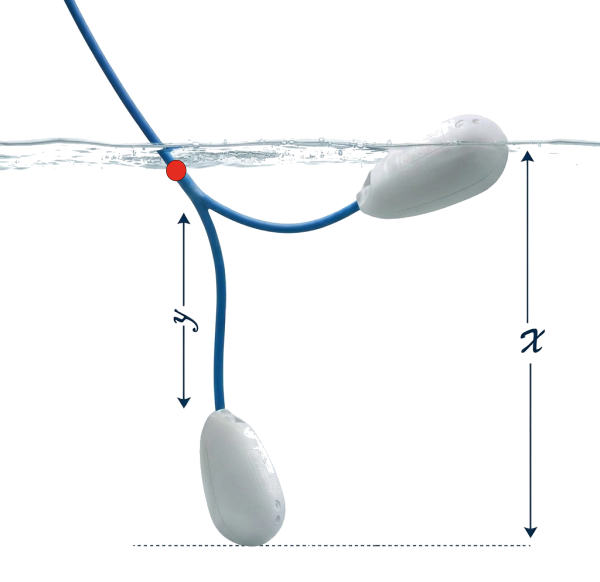

Para el modelo AQUA MEDIUM EP, la carrera de conmutación indicativa es la siguiente:
Valor mín. Y = Cualquiera >>> X ≈ 17-20 CM

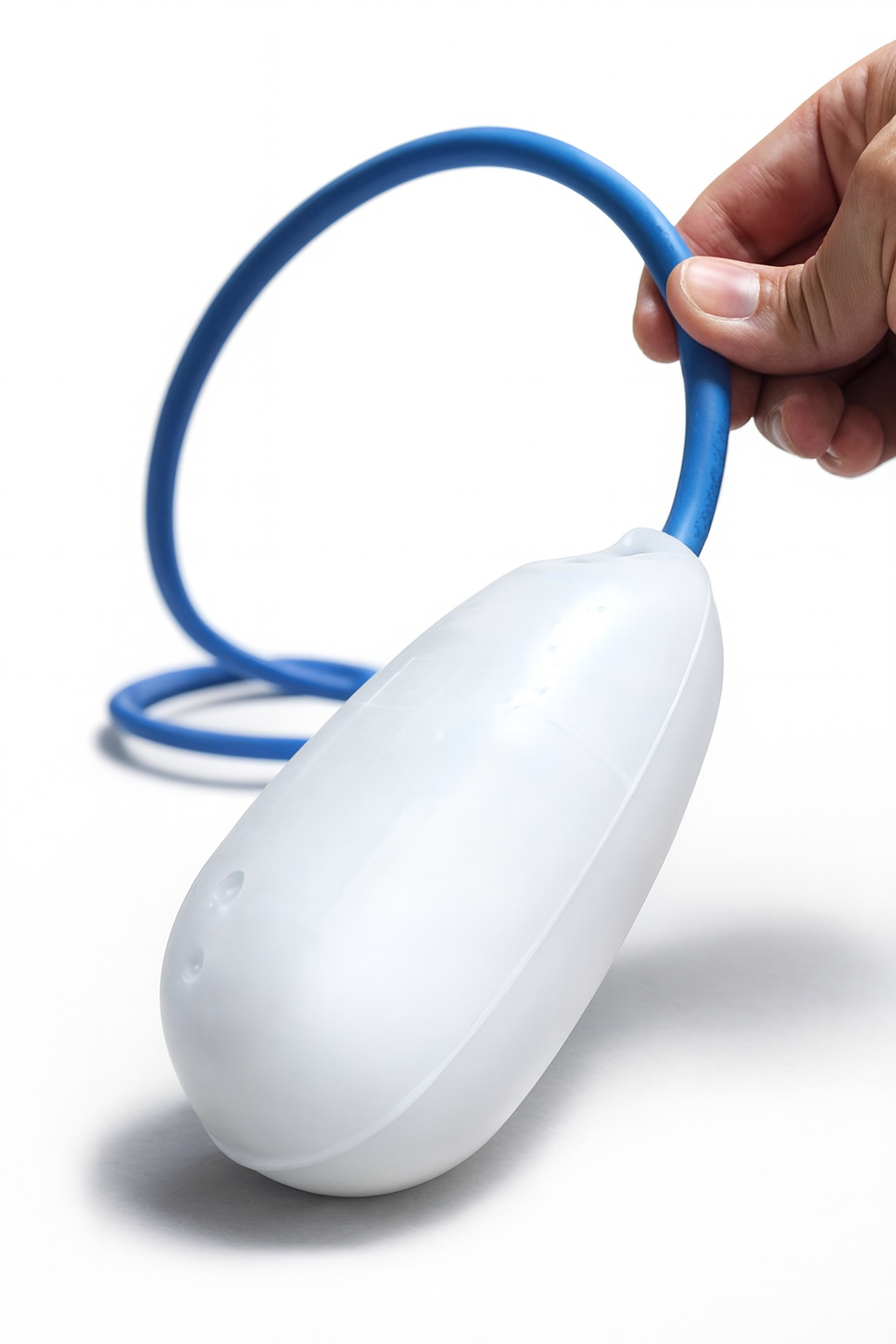

Fijación del flotadorLa boya de nivel puede ser suspendida mediante la vaina del cable, utilizando el accesorio de fijación de cable (FIXCAB), que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Atención al uso de collares u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar el agua en el interior de la boya de nivel por capilaridad.
|
Conexión eléctricaEn espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica no debe nunca ser colocada en el interior de la cuba. El cable y su capilar pueden ser alargados mediante un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que usted desea para evitar empalmes que perjudicarían su funcionamiento.
|
Accesorio de fijación de cable muy recomendado para todos los flotadores suspendidos.
Relé de control de nivel con alarma.
Toma multifunción ideal para el control de bomba.
Con el fin de definir mejor el flotador de boya de nivel adaptado a su necesidad, ATMI ofrece una amplia gama de interruptores de nivel para líquidos y sólidos en diversas aplicaciones.
