Principio de la detección de materias sólidasUn detector de nivel para sólidos controla la presencia de un material a granel en una zona de almacenamiento. Transmite una información de umbral cuando el material alcanza o abandona una posición definida en la instalación. Un líquido ejerce un empuje que permite al flotador desplazarse, mientras que la materia sólida forma una masa que sostiene el detector cuando el nivel es suficiente. Cuando la materia entra en contacto con el detector de nivel, la instalación recibe una señal indicando que se ha alcanzado el umbral. El sensor de nivel por inclinación SOLIBA funciona según este principio mecánico. La materia mantiene el detector en posición inclinada cuando está presente. Cuando el nivel baja, el detector pierde su apoyo. Su inclinación cambia bajo el efecto de la gravedad. Esta variación de posición permite activar un contacto.
|
Los detectores de nivel para sólidos se utilizan a menudo en instalaciones donde es necesario controlar un umbral de materia, ya que permiten securizar un llenado, señalar un nivel alto, indicar un nivel bajo o prevenir una falta de producto antes de que se perturbe el funcionamiento de la instalación.
Según la aplicación, la señal transmitida por el detector de nivel puede comandar una alarma, detener una alimentación, activar un llenado o informar a un autómata. Esta información permite a la instalación reaccionar en el momento adecuado cuando la materia alcanza la zona de detección.
Los detectores de nivel para sólidos funcionan generalmente con un contacto eléctrico que cambia de estado cuando se alcanza el umbral. Este contacto puede utilizarse en función abierta o cerrada según la necesidad de la instalación.
La elección del funcionamiento depende de la acción esperada. El detector de nivel es en efecto programable para indicar que un silo está lleno o que se ha alcanzado el nivel mínimo. También puede proteger un equipo contra una ausencia de materia o una carga excesiva.

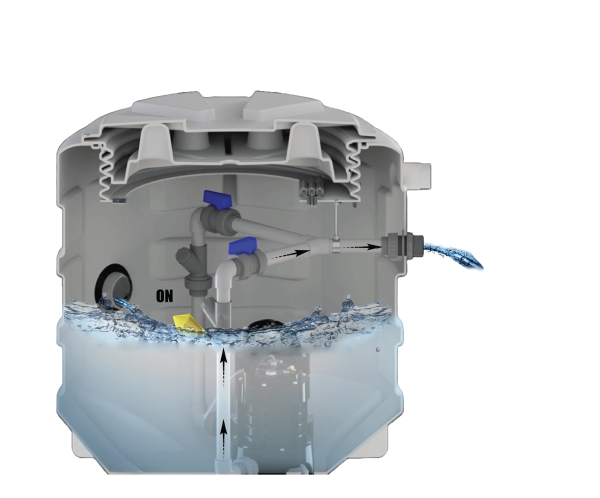

A COMPLETAR En modo vaciado, el interruptor de nivel acciona el arranque de la bomba en posición alta anti-desbordamiento.

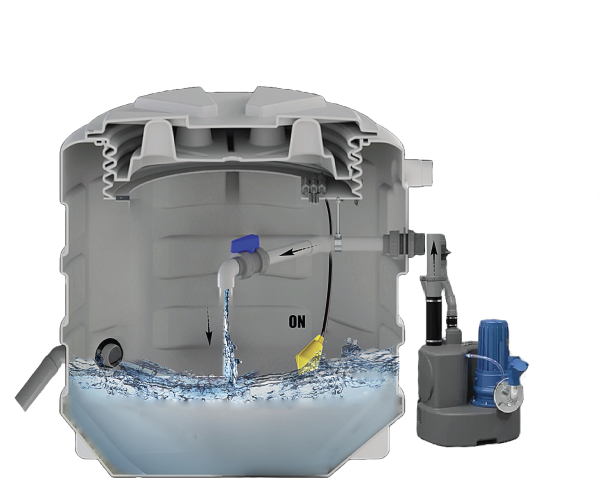

A COMPLETAR En modo llenado, el flotador con boya de nivel deja pasar la corriente en posición baja, anti marcha en vacío.
Nuestros interruptores de nivel ofrecen más flexibilidad y pueden utilizarse para controlar dos aparatos o funciones diferentes en función del nivel de líquido. Por ejemplo, pueden activar una bomba cuando el nivel de líquido es bajo y una alarma cuando el nivel de líquido es elevado. En su estado por defecto, el borne común está conectado al borne normalmente cerrado, permitiendo que la corriente circule en el circuito NC. Cuando el nivel de líquido alcanza un cierto punto, el flotador con boya de nivel se acciona y bascula la conexión del borne NC al borne NO, permitiendo que la corriente circule en el circuito NO en su lugar.
|
La instalación y el cableado correctos de un interruptor de nivel con flotador son cruciales. Permiten garantizar que el interruptor con flotador funcione correctamente para detectar el nivel de líquido en un depósito. Para ello, varios parámetros deben tenerse en cuenta:

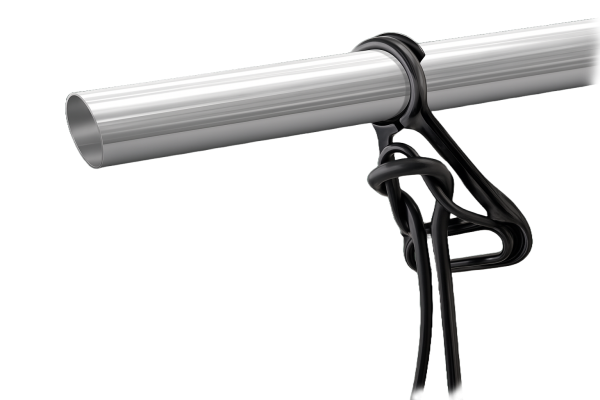

Fije el interruptor con flotador a un soporte en la pared del depósito o a lo largo de un tubo en el interior del depósito. Asegúrese de que el hilo esté posicionado de manera que no afecte a la profundidad del interruptor.
Atención al uso de abrazaderas u otros elementos que pueden dañar el cable y también deteriorar el aparato. ATMI propone un accesorio de fijación, FIXCAB, que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en cualquier momento.

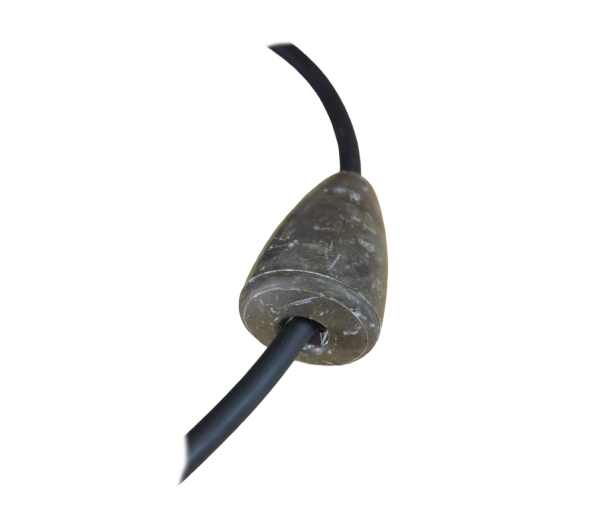

Si utiliza un contrapeso, asegúrese de que no haya obstáculos por encima o por debajo del interruptor con flotador que puedan dificultar su movimiento.
La distancia de cable entre el contrapeso y el interruptor con flotador determina la cantidad de líquido que se eleva o se baja para que el interruptor con flotador cambie de estado. Estos conmutadores tienen una longitud de cable mínima y máxima para asegurar un funcionamiento correcto.
Descubra nuestros diferentes contrapesos

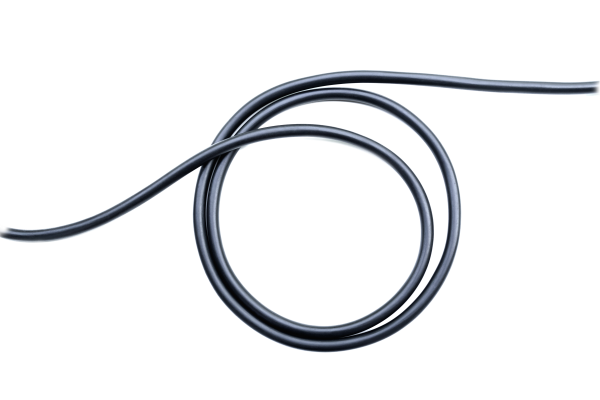

La longitud de cable entre el interruptor de nivel con flotador y el punto de conexión debe ser continua para garantizar una impermeabilidad. Las cajas de conexión, a menudo mal instaladas, deben evitarse ya que favorecen la entrada de agua en el flotador perjudicando su funcionamiento.
El sensor de nivel por inclinación permite controlar la presencia de materias a granel en los silos. Su funcionamiento mecánico se basa en el cambio de posición del detector cuando el producto alcanza o abandona la zona vigilada, permitiendo securizar la parada del llenado y transmitir una información a la instalación. La gama SOLIBA en versión certificada ATEX, con el fin de responder a las restricciones de los entornos industriales afectados.
Detector de nivel por inclinación

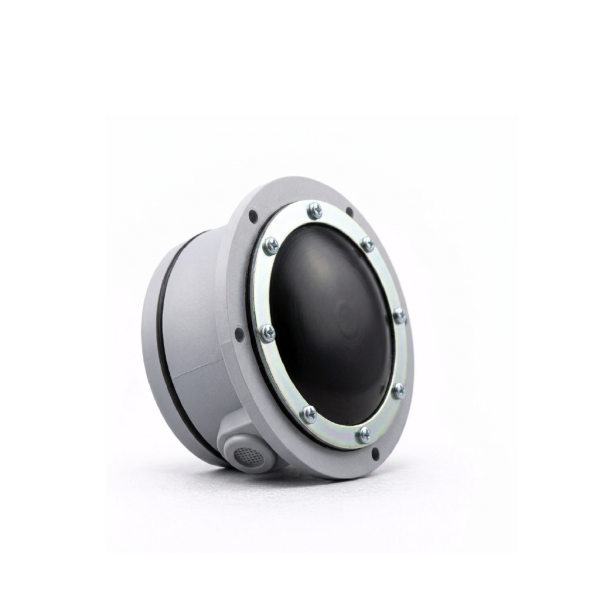

El detector de nivel de membrana permite controlar un umbral de materia a granel en un silo. Su funcionamiento se basa en la presión ejercida por el producto sobre la membrana cuando el nivel alcanza la zona vigilada. Esta solución conviene al control de los niveles mínimo, máximo o intermedios. También puede ayudar a evitar atascos durante el llenado. La gama SOLIBA M existe en varias versiones con el fin de adaptarse a las dimensiones del silo y a las restricciones de la instalación.
Detector de nivel de membrana

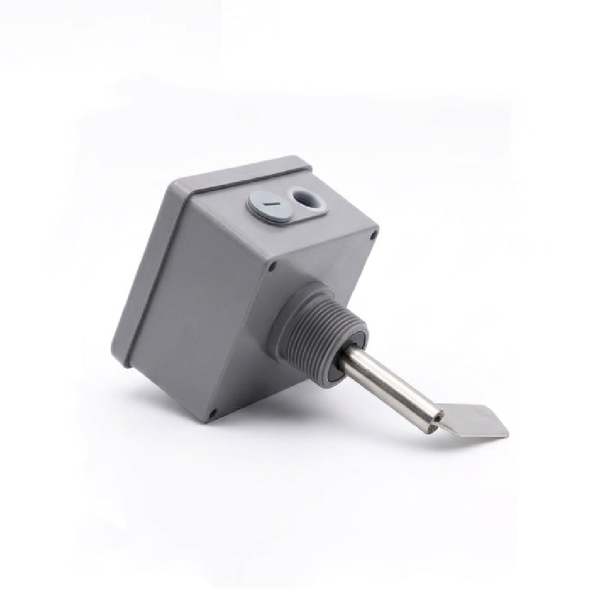

El detector de paleta rotativa controla el umbral de materia a granel en una cuba o un silo. La rotación de la paleta se bloquea cuando el producto alcanza la zona vigilada. Esta solución conviene al control de los niveles alto, bajo o intermedios y transmite una información de nivel clara cuando la materia está presente en el punto de detección. La gama SOLIBA PR de paleta rotativa existe en varias versiones con el fin de adaptarse a los productos a detectar y a las restricciones de instalación.
Detector de paleta rotativa
A todos los detectores de nivel para sólidos, ATMI asocia accesorios que permiten securizar la instalación y adaptar el montaje a las restricciones del silo o de la tolva como lastres externos o sujetacables. Para los detectores certificados ATEX, ATMI propone igualmente aisladores de impulsos, relés de seguridad intrínseca.
Accesorios para detectores de nivelCon el fin de definir lo mejor posible el flotador con boya de nivel adaptado a su necesidad, ATMI propone una amplia gama de interruptores de nivel para líquidos y sólidos en diversas aplicaciones.
