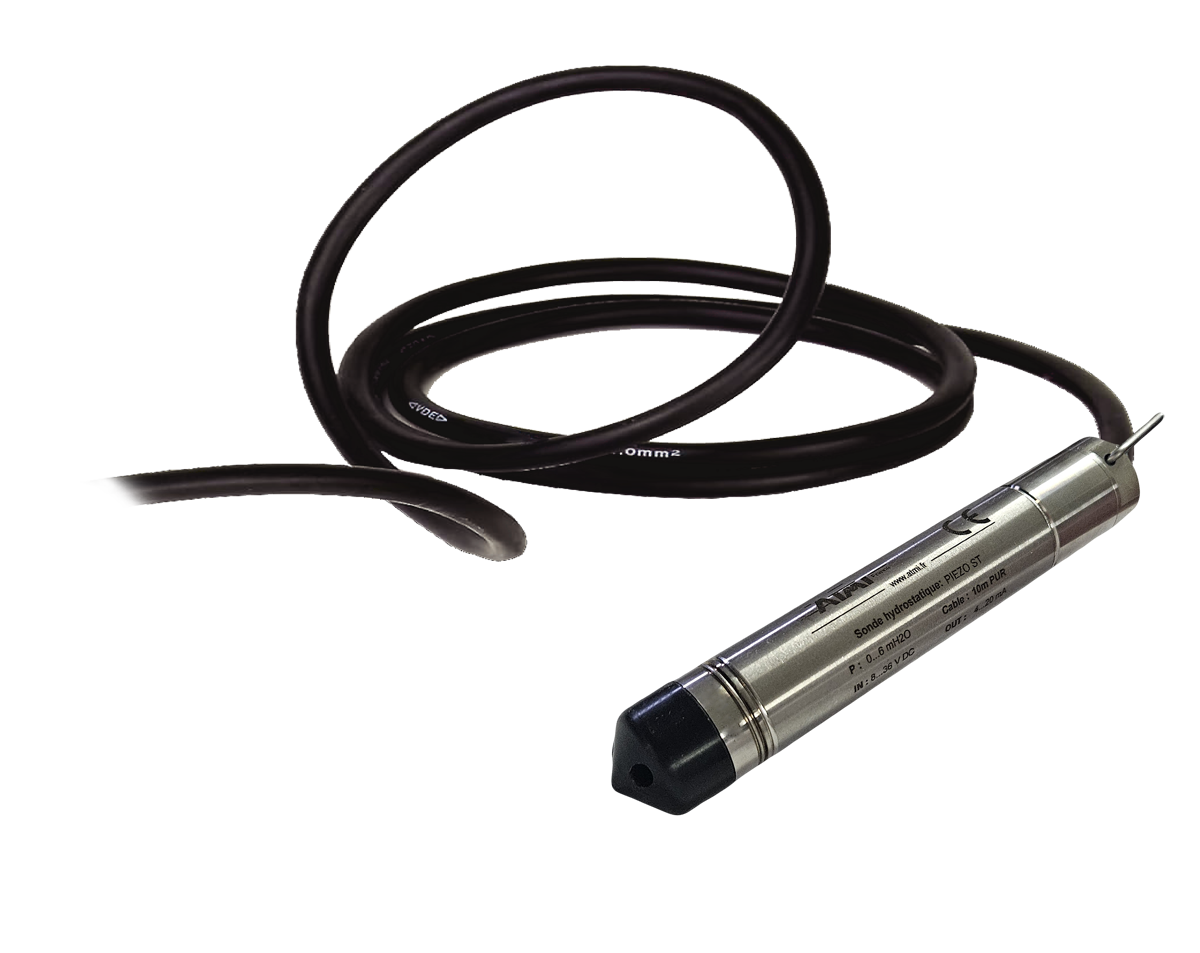

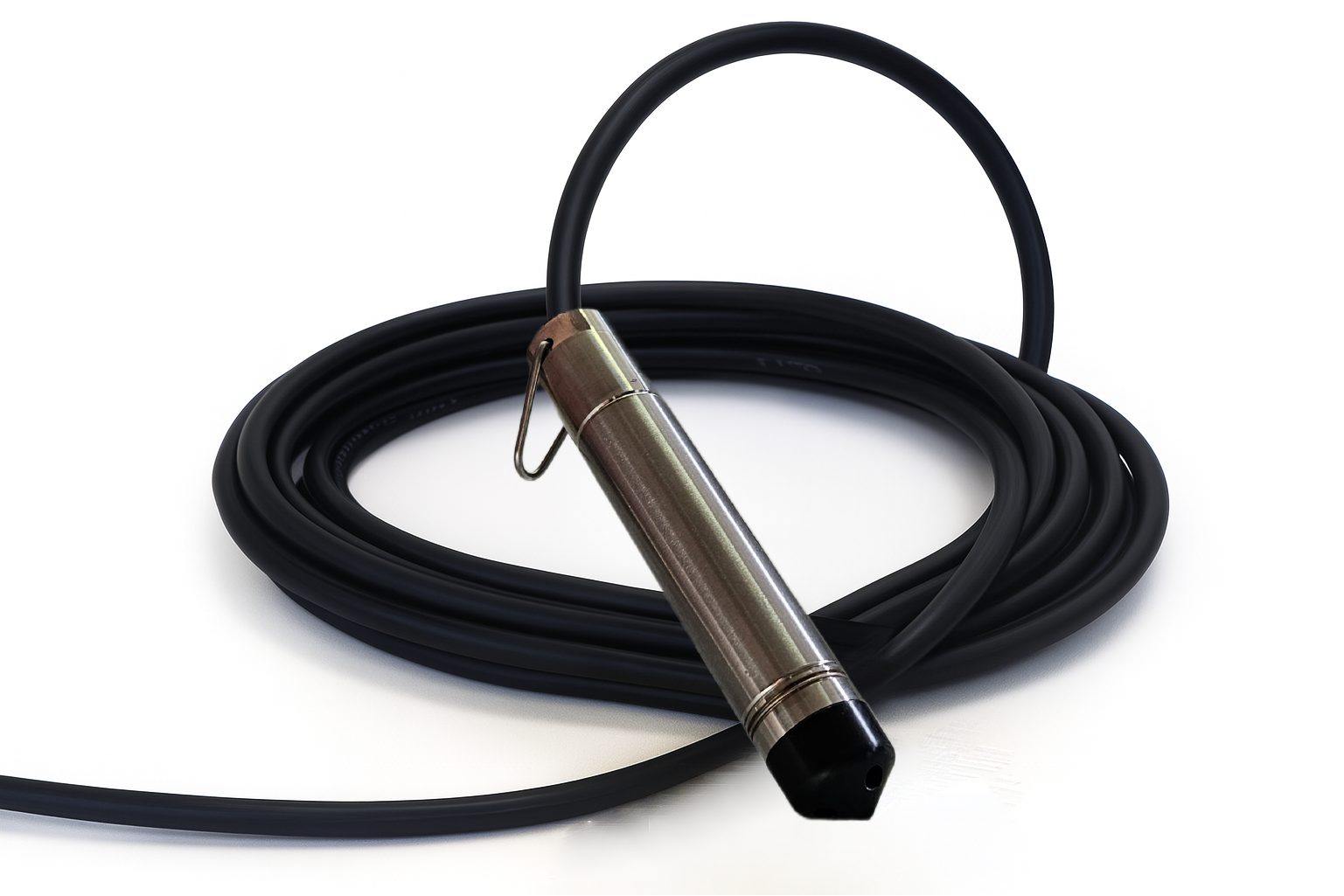

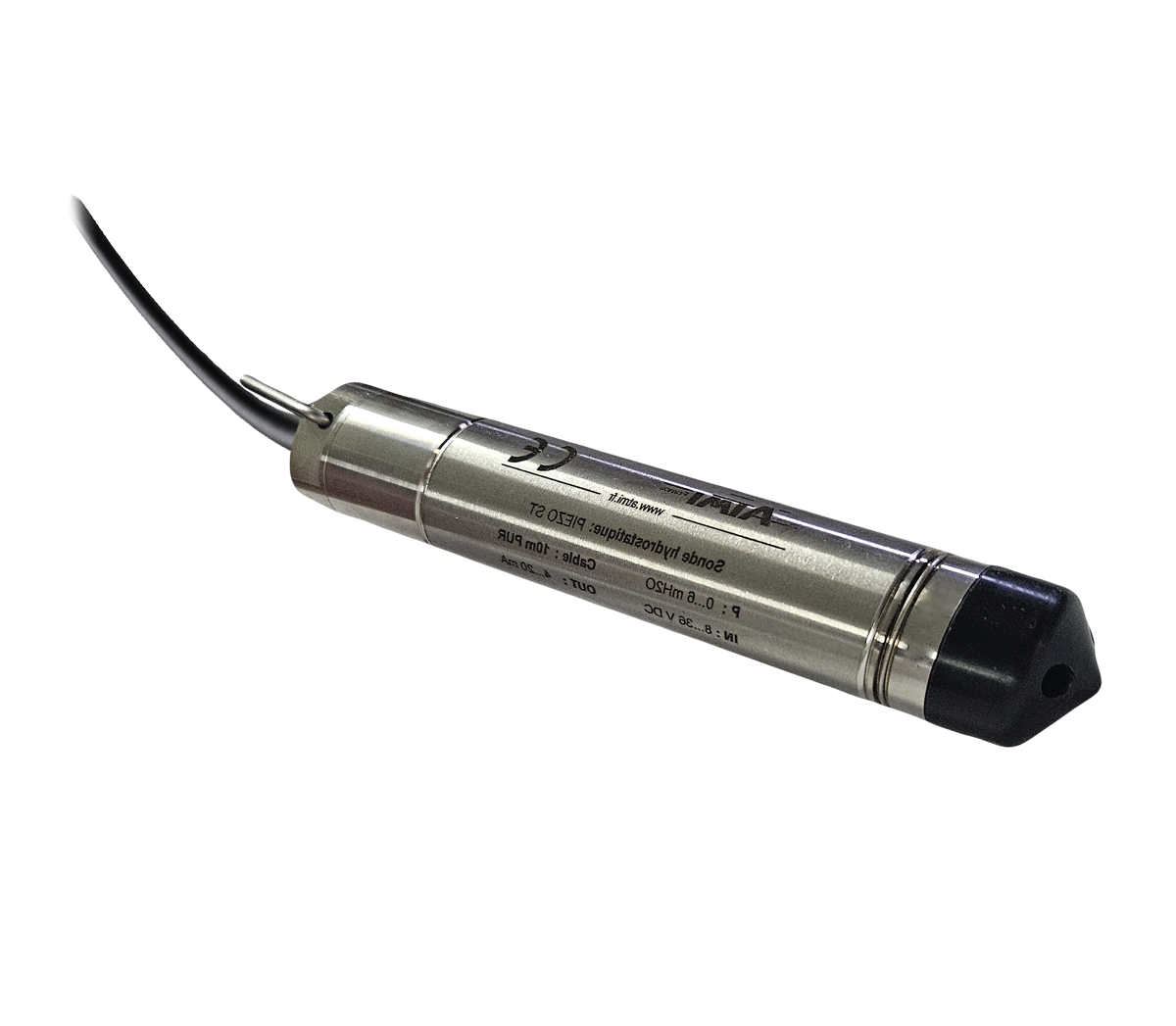

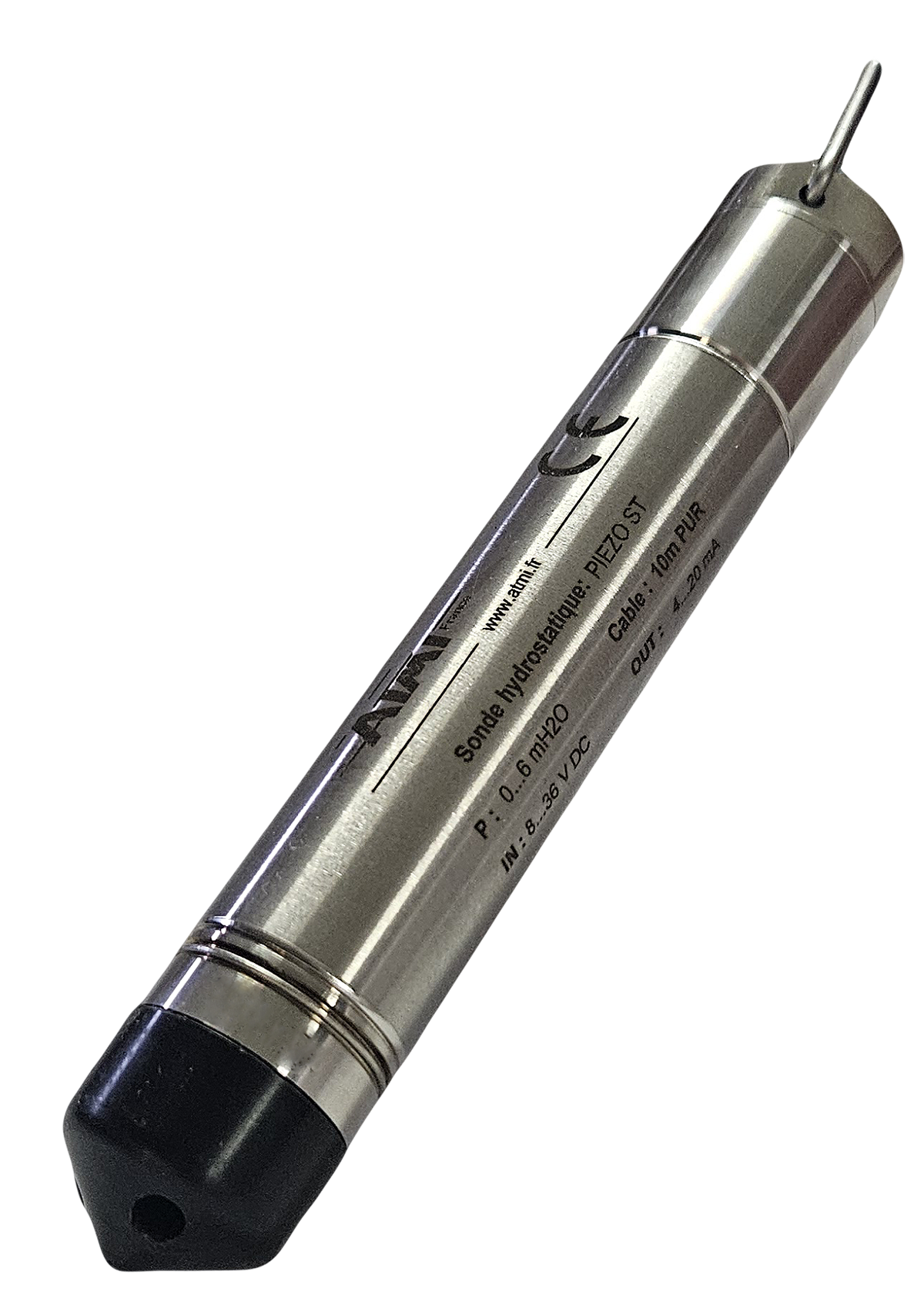

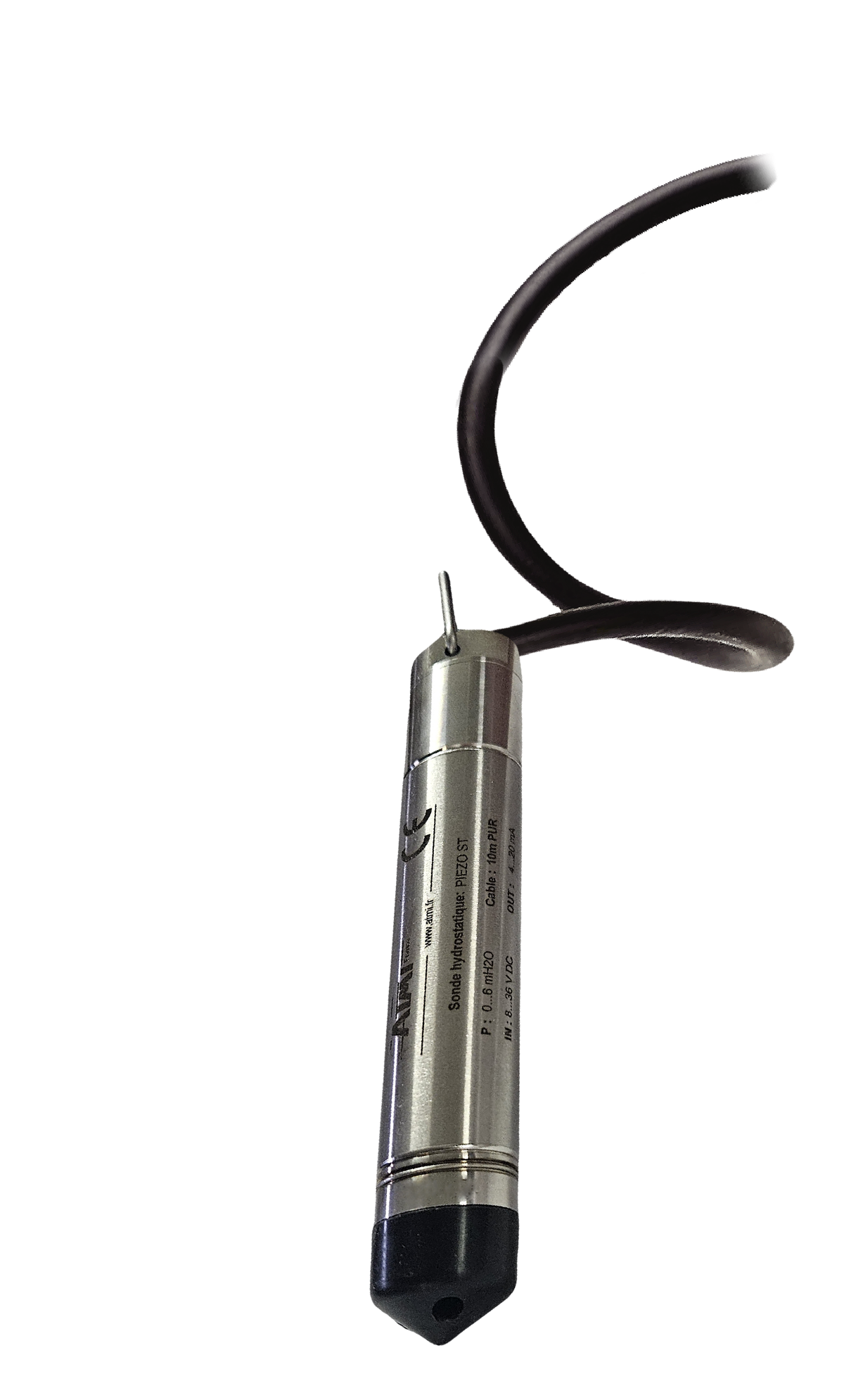

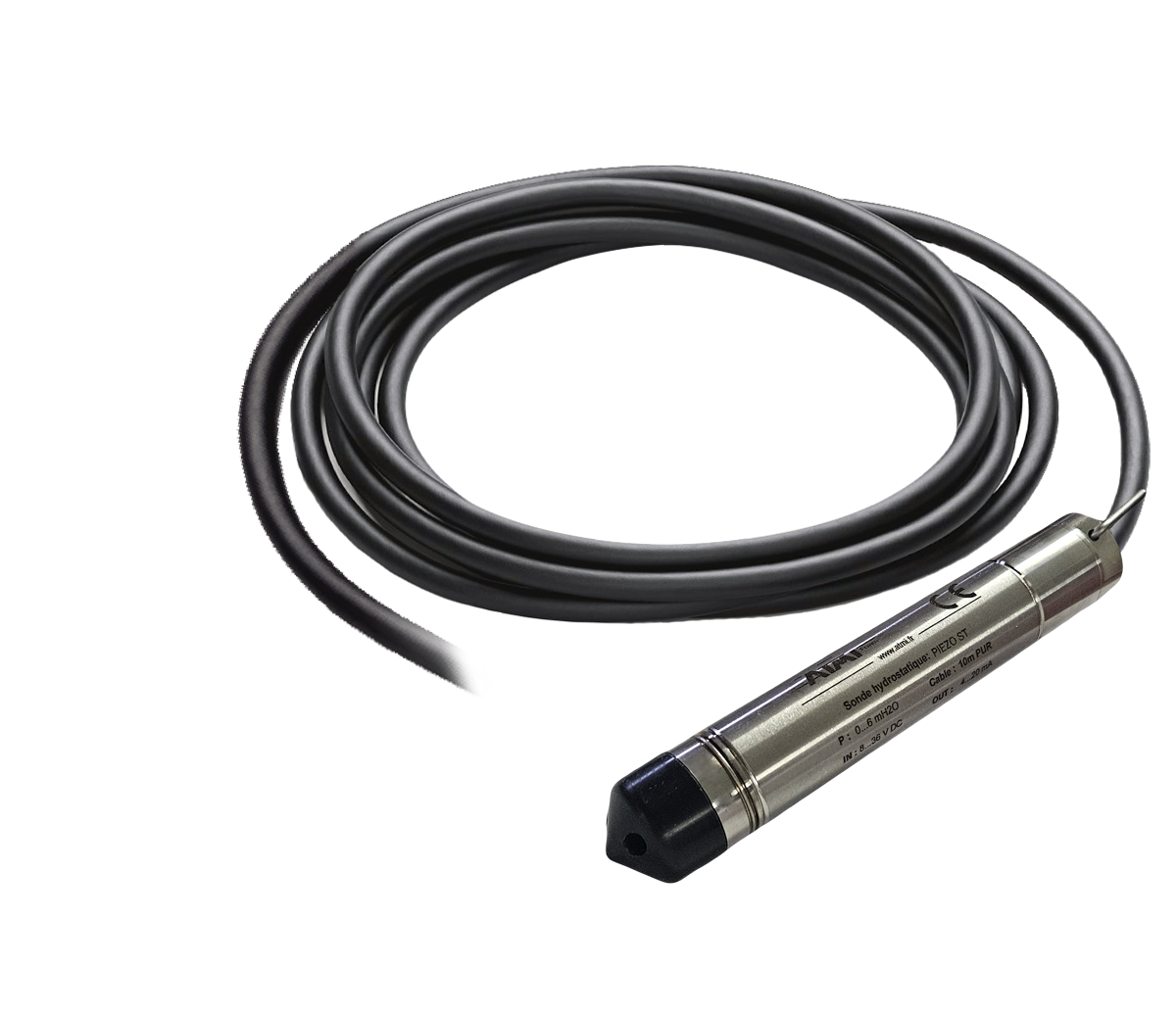

La sonda piezométrica PIEZO HR (Alta Resistencia) permite supervisar los niveles de agua de forma continua donde el uso de la sonda piezométrica PIEZO ST o la sonda piezométrica PIEZO AS es imposible, por ejemplo en agua de mar o para aplicaciones químicas. También se utiliza para la automatización de bombas a través de un relé de control.
La sonda piezométrica PIEZO HR está compuesta por una célula piezorresistiva que mide la presión hidrostática que es directamente proporcional a la profundidad del agua. Los datos de presión se convierten luego en señal eléctrica por tecnología piezorresistiva y se acondicionan en bucle 4-20mA
La supervisión precisa del nivel de agua es esencial en numerosos ámbitos, como la gestión de recursos hídricos, la agricultura, la ingeniería ambiental y la construcción. Para obtener datos fiables y en tiempo real, el uso de una sonda piezométrica de nivel de agua es indispensable.
Descargue esta documentación y conserve la información más importante a mano.
pdf : 268.04 KB
|
|
"Instale, sumerja, mida: La precisión en el corazón de sus instalaciones"Una sonda piezométrica es un instrumento utilizado para medir el nivel piezométrico, es decir, la presión del agua expresada en altura de columna de agua transformando la presión hidrostática de la columna de agua en una señal eléctrica. La sonda piezométrica se coloca en el fondo de una perforación, un pozo o un depósito, sumergida en el agua. Contiene un sensor de presión piezorresistivo que mide la presión ejercida por la columna de agua situada por encima de la sonda. El sensor piezorresistivo convierte esta presión en una señal eléctrica (en mA, V o mediante comunicación digital). Esta señal es proporcional a la altura del agua. La señal se envía a una caja o a un registrador. Se obtiene entonces directamente el nivel piezométrico (respecto al suelo o a una cota de referencia).
|

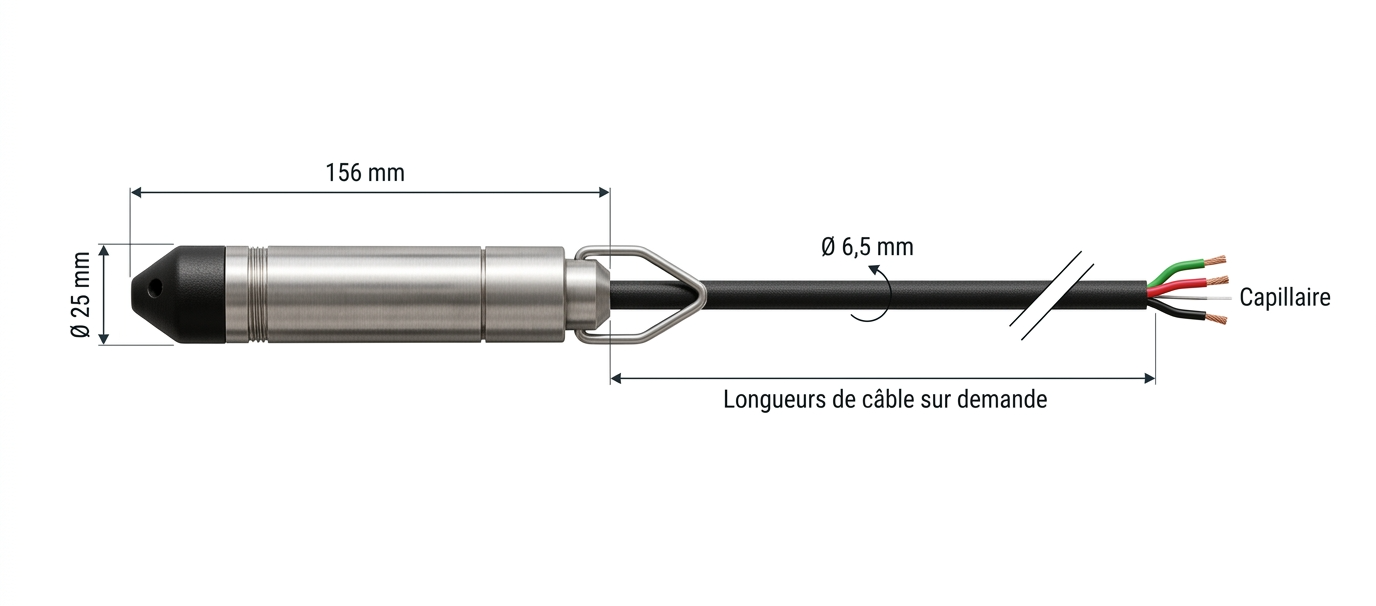

Fijación de la sondaLa sonda piezométrica puede suspenderse mediante la funda del cable, utilizando un soporte, el accesorio de fijación de cable, FIXCAB, que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Si la sonda piezométrica se retira con frecuencia o corre el riesgo de engancharse, se recomienda utilizar un cable de acero inoxidable de soporte con ojal para elevar la sonda. Atención al uso de abrazaderas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar agua en el interior de la boya de nivel por capilaridad.
|
Conexión eléctricaLa conexión eléctrica debe colocarse en una caja no hermética (la presión interna de la caja debe ser igual a la presión atmosférica), impidiendo así que el agua u otros contaminantes penetren en el capilar. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil de la sonda. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden alargarse mediante un cable de señal estándar. Equipamos nuestros flotadores de nivel con la longitud de cable que desee para evitar conexiones que perjudicarían su funcionamiento.
|

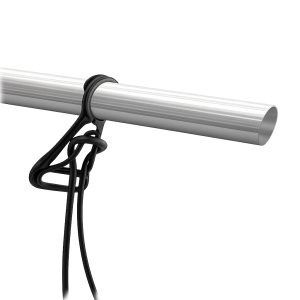

Accesorio de fijación de cable (FIXCAB) muy recomendado para todos los flotadores suspendidos.
La caja de conexión está destinada a la prolongación del cable de alimentación de la sonda hidrostática con un cable de señal estándar.
El pararrayos está diseñado para proporcionar protección contra sobretensiones para los transmisores de medición y los dispositivos auxiliares.
|
Para definir mejor el flotador tipo pera de nivel adaptado a su necesidad, ATMI propone una amplia gama de interruptores de nivel para líquidos y sólidos en diversas aplicaciones.
