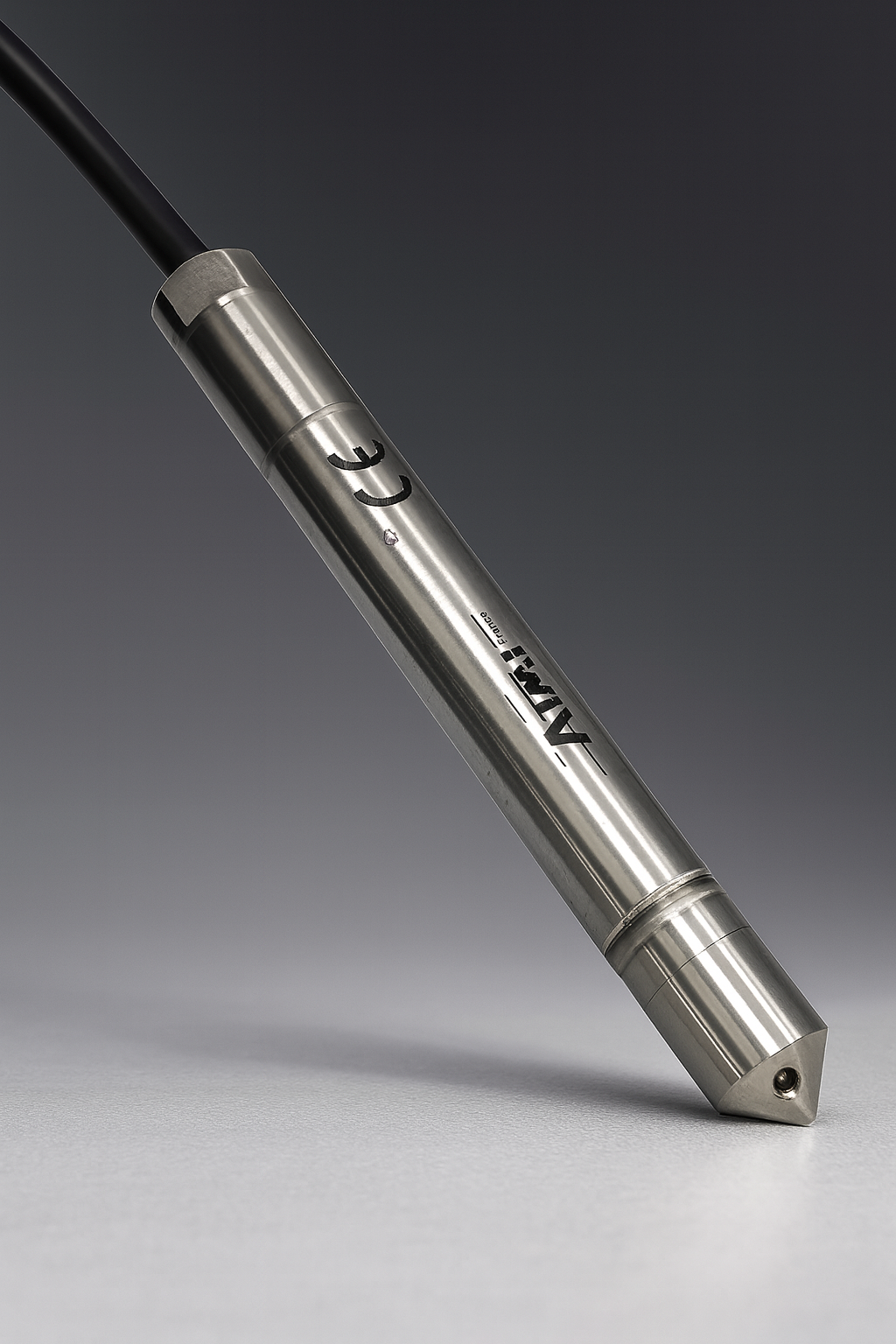

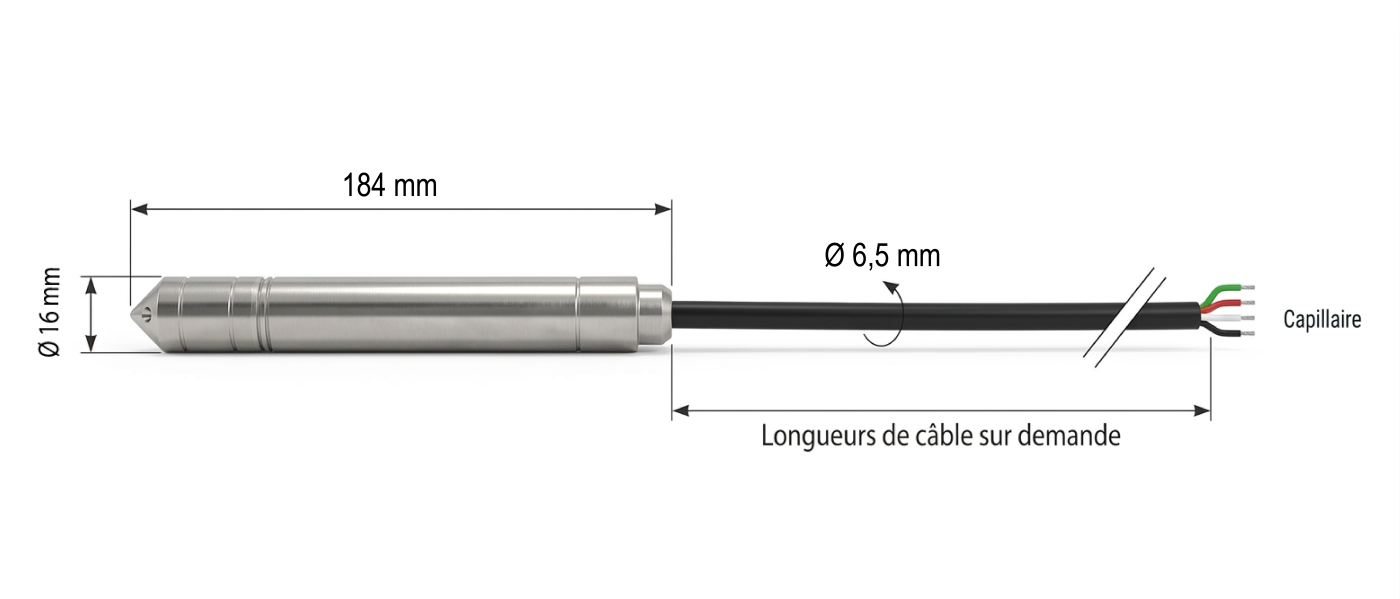

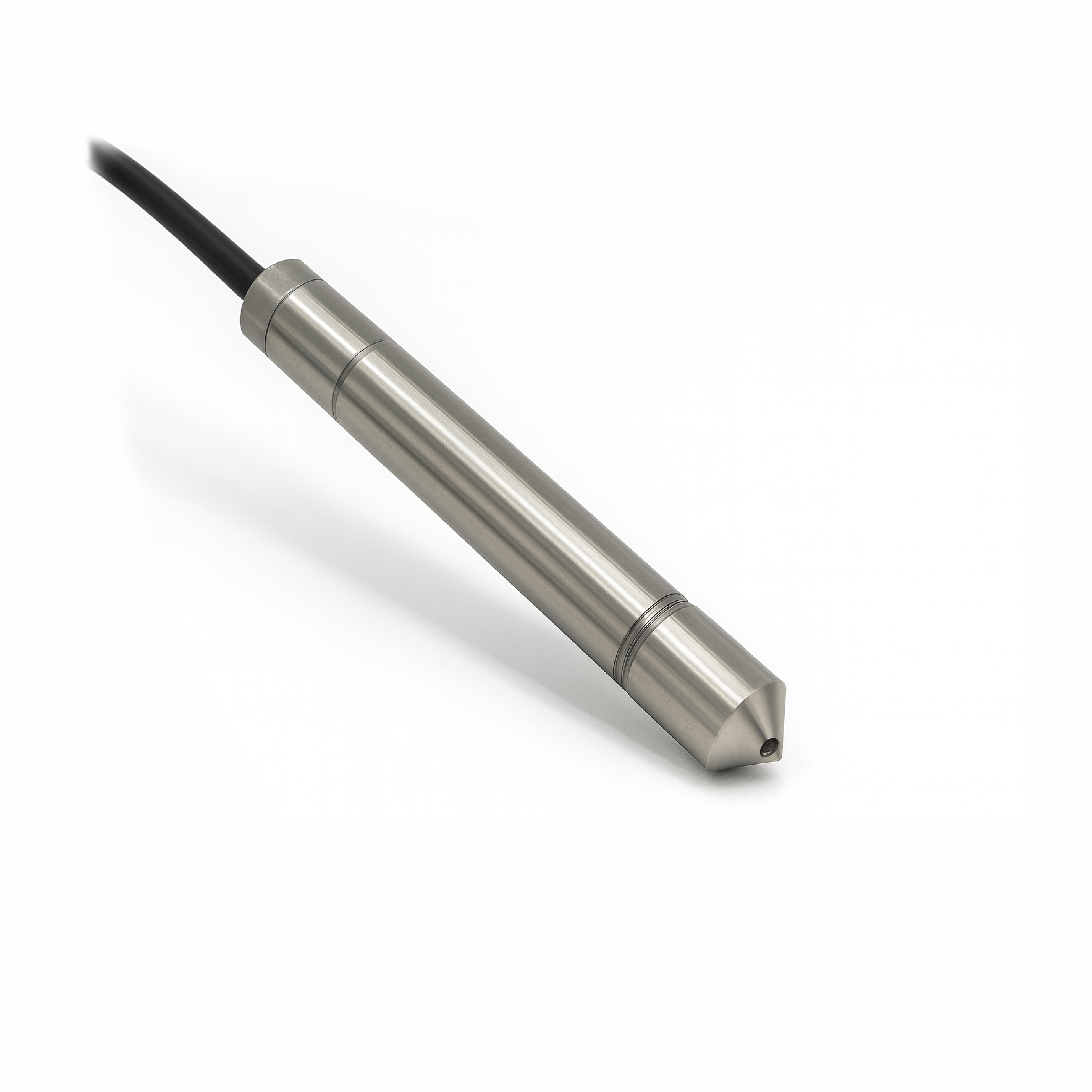

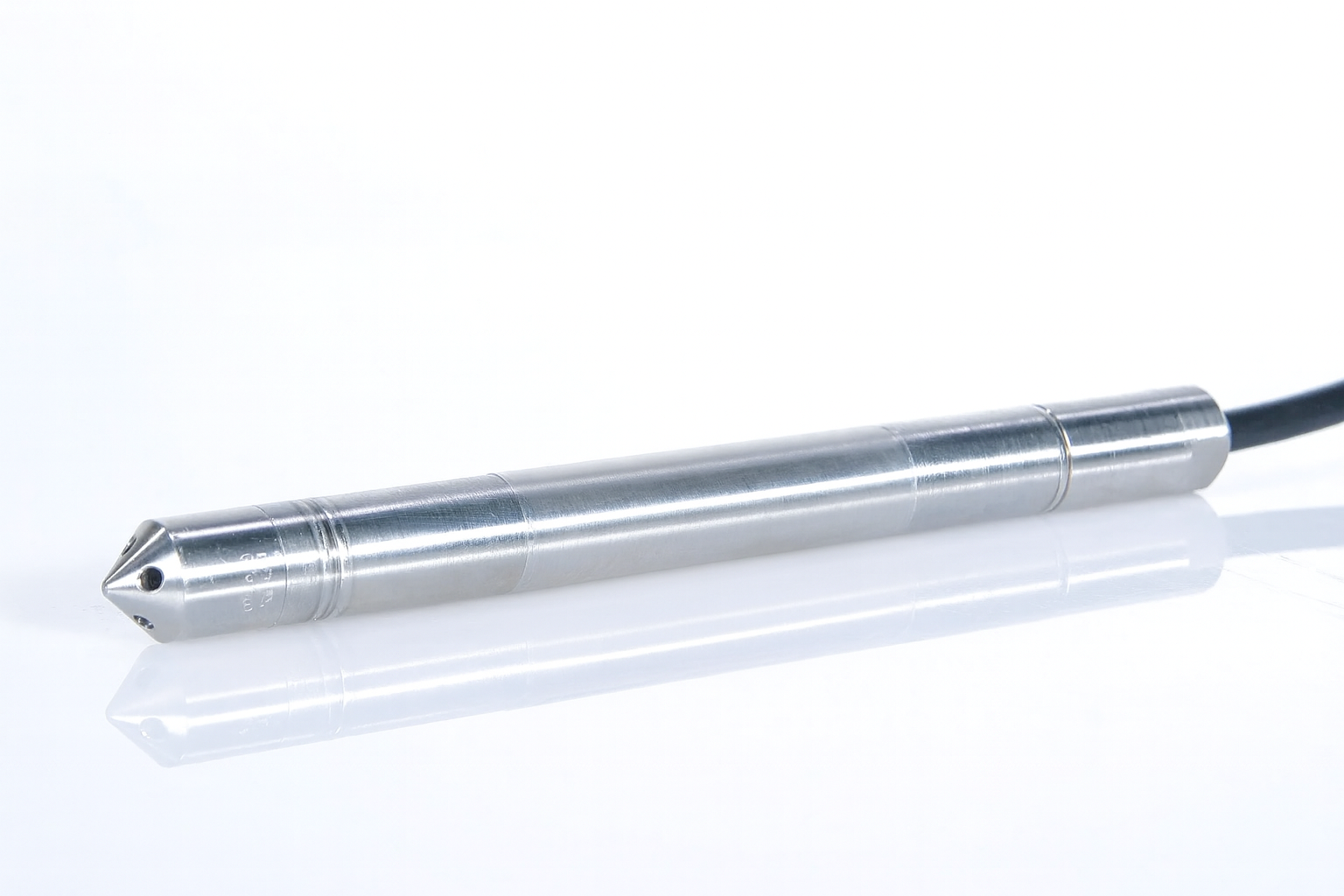

Con su diámetro reducido de 16 mm, la sonda piezométrica PIEZO FOR se adapta perfectamente a perforaciones de pequeño calibre, garantizando una medición de niveles de agua continua fiable incluso en espacio reducido.
la sonda piezométrica permite seguir las variaciones súbitas del nivel de agua y emitir alertas preventivas.
La sonda piezométrica PIEZO FOR está compuesta de una célula piezorresistiva que mide la presión hidrostática que es directamente proporcional a la profundidad del agua. Los datos de presión son luego convertidos en señal eléctrica por tecnología piezorresistiva y acondicionada en bucle 4-20mA
Descargue esta documentación y conserve la información más importante a mano.
pdf : 268.04 KB
|
|
"Instale, sumerja, mida: La precisión en el corazón de sus instalaciones"Una sonda piezométrica es un instrumento utilizado para medir el nivel piezométrico de una capa freática o de un depósito, es decir, la presión del agua expresada en altura de columna de agua transformando la presión hidrostática de la columna de agua en una señal eléctrica. La sonda piezométrica se coloca en el fondo de una perforación, un pozo o un depósito, sumergida en el agua. La sonda piezométrica contiene un sensor de presión piezorresistivo que mide la presión ejercida por la columna de agua situada por encima de la sonda. El sensor piezorresistivo convierte esta presión en una señal eléctrica (en mA, V o mediante comunicación digital). Esta señal es proporcional a la altura de agua. La señal se envía a una carcasa o a un registrador. Se obtiene entonces directamente el nivel piezométrico (con respecto al suelo o a una cota de referencia).
|
Fijación de la sondaLa sonda piezométrica puede suspenderse mediante la funda del cable, utilizando un soporte, el accesorio de fijación FIXCAB, que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en cualquier momento. Si la sonda piezométrica se retira con frecuencia o corre el riesgo de engancharse, se recomienda utilizar un cable inox de soporte con anilla para levantar la sonda. Atención al uso de abrazaderas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar agua al interior de la boya de nivel por capilaridad.
|
Conexión eléctricaLa conexión debe colocarse en una carcasa no hermética (la presión interna de la carcasa debe ser igual a la presión atmosférica), impidiendo así que el agua u otros contaminantes penetren en el capilar. Esto permite prevenir infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil de la sonda. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden prolongarse mediante un cable de señal estándar. Equipamos nuestros flotadores de nivel con la longitud de cable que usted desee para evitar empalmes que perjudicarían su funcionamiento.
|

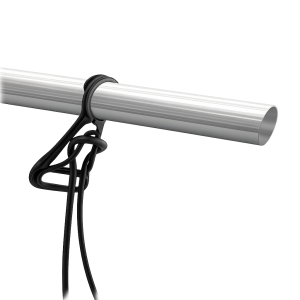

Accesorio de fijación de cable muy recomendado para todos los flotadores suspendidos.
La caja de conexión está destinada a la prolongación del cable de alimentación de la sonda hidrostática con un cable de señal estándar.
El pararrayos está diseñado para proporcionar protección contra sobretensiones para los transmisores de medición y los dispositivos auxiliares.
|
