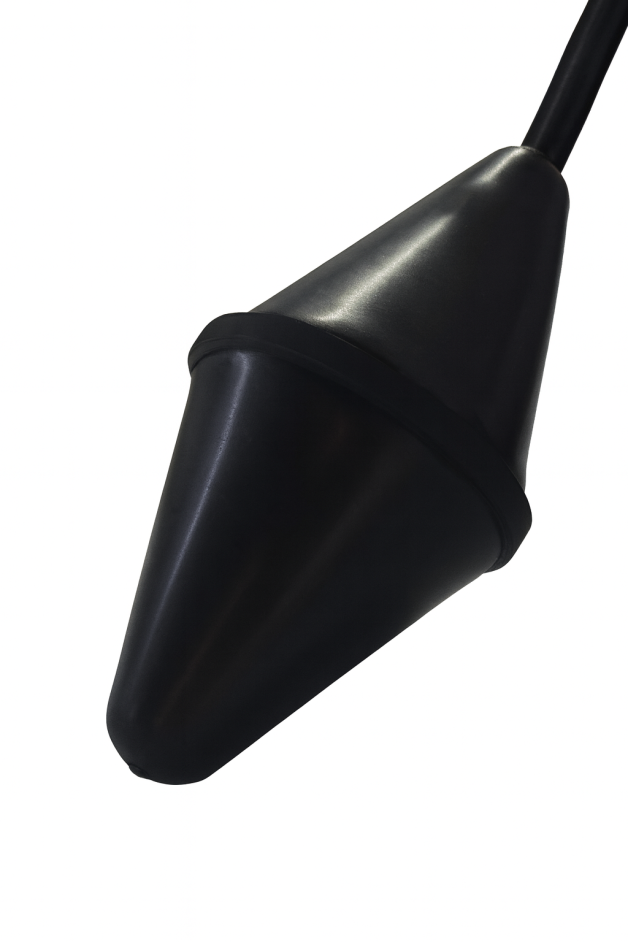

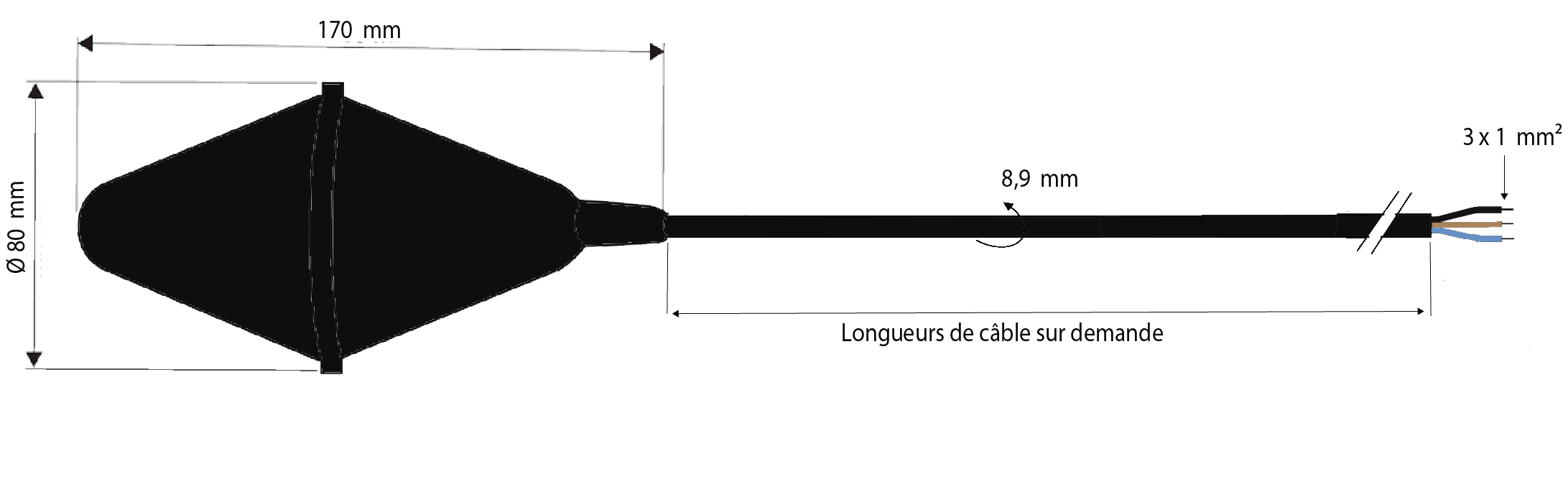

Interruptor de nivel con flotador

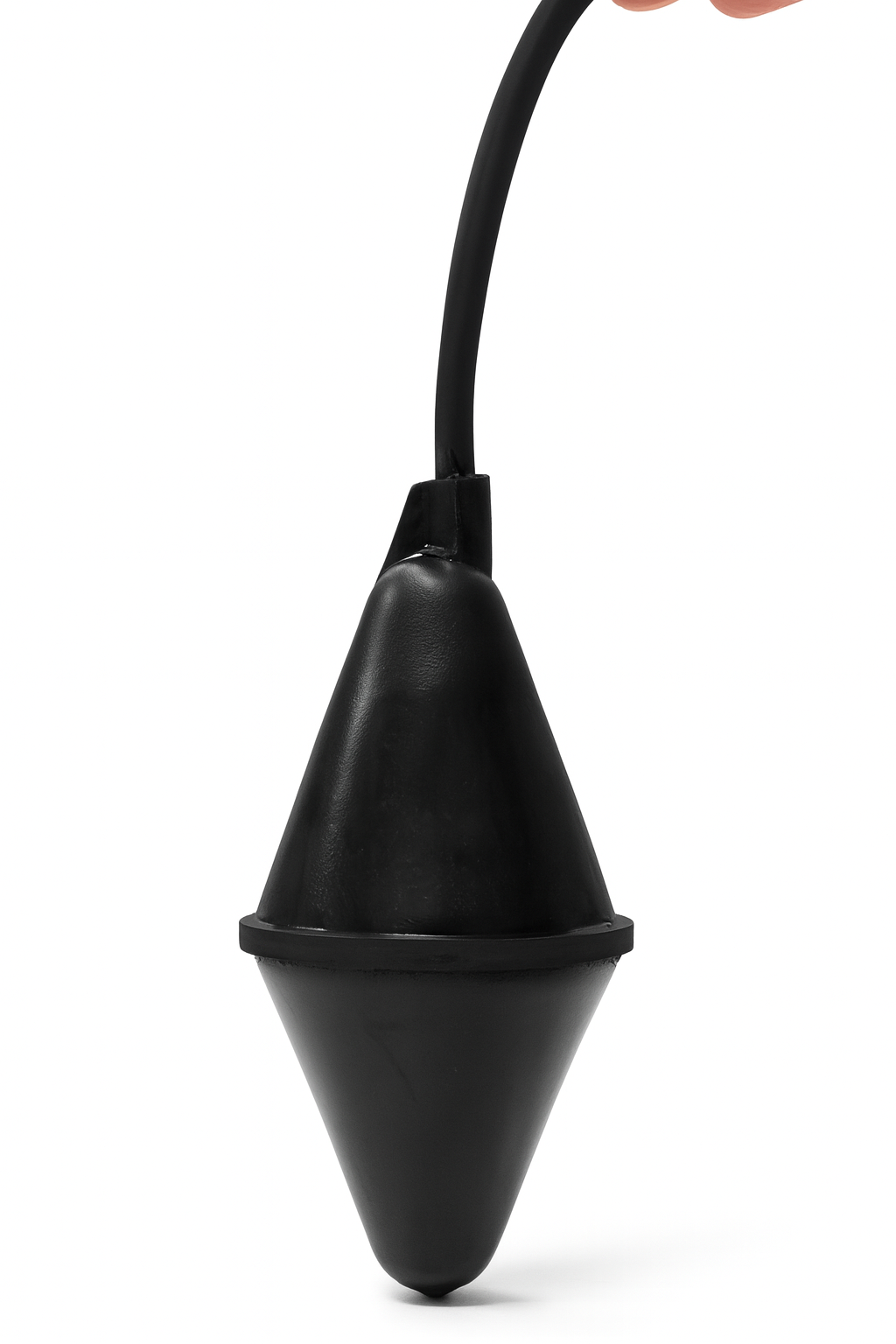

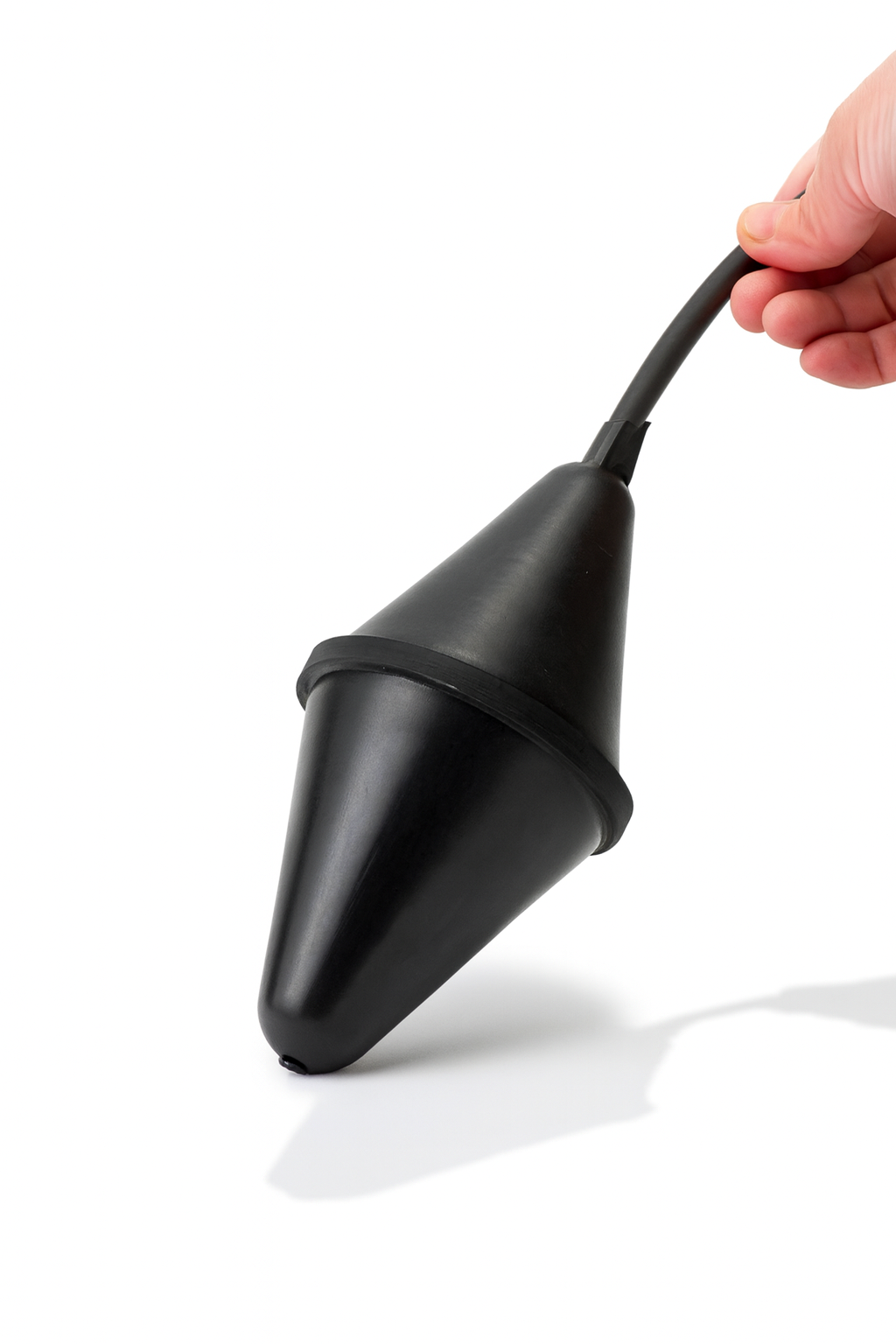

El interruptor de nivel AT 120 es un interruptor de nivel con flotador, especialmente diseñado para el control automático de bombas en entornos exigentes y corrosivos donde el líquido está agitado. En efecto, gracias a su gran ángulo diferencial, el AT 120 HR HY establece un contacto de nivel estable y sin tirones, protegiendo eficazmente los motores de bombas y los dispositivos eléctricos.
Su doble envolvente en Hypalon y su forma específica garantizan una solución fiable para aplicaciones industriales y de depuración.
⚠️ Atención: debido a su diseño, el AT 120 HRHY no se recomienda para caudales de llenado lentos. En este caso, privilegie el regulador de nivel SOBA HR HY, mejor adaptado a este tipo de aplicación.
Diseño y fabricación 100% franceses.
|
Descargue esta documentación y conserve la información más importante a mano.
pdf : 626.39 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vaciado o LlenadoEl interruptor de nivel AT 120 HR HY funciona según el principio de detección de nivel por basculamiento.
El flotador está equipado con un cable de tres conductores (COM, NO, NC), permitiendo seleccionar el modo de funcionamiento durante el cableado: Utilizado en pareja con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|

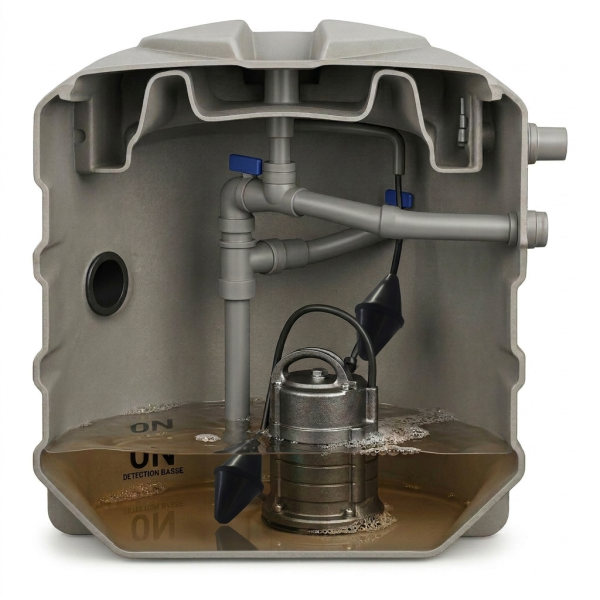

En modo vaciado, el interruptor de nivel acciona el arranque de la bomba en posición alta (anti-desbordamiento). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez la cuba vacía, el interruptor de nivel corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.

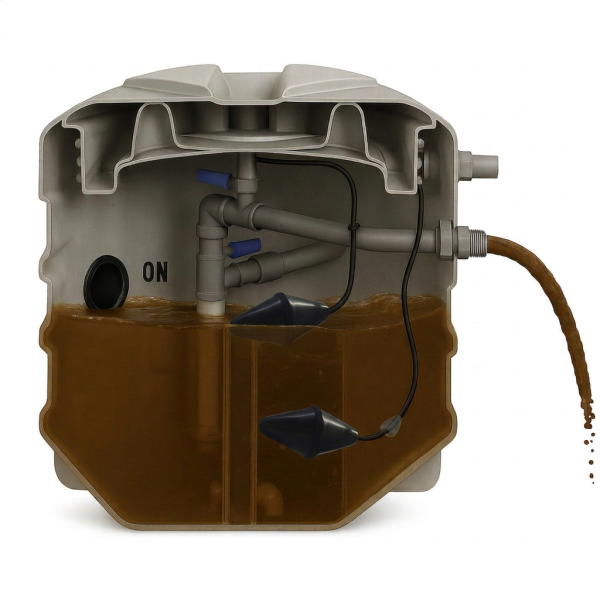

En modo llenado, el circuito eléctrico en el interior del interruptor se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.

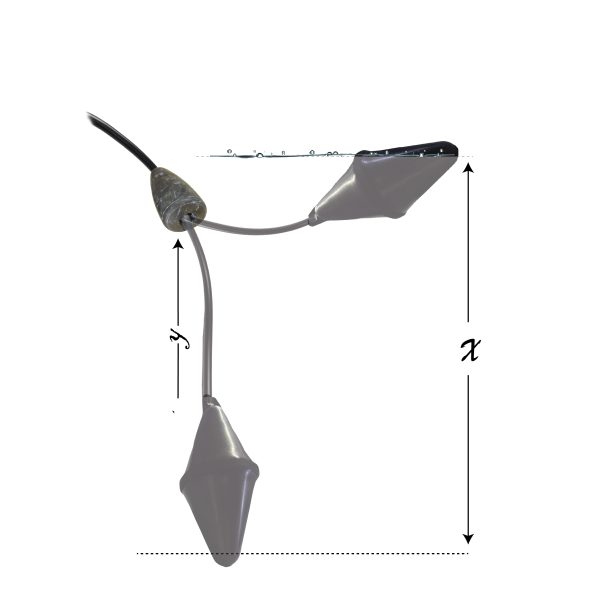

Posicionamiento del lastreEl disparo de la boya de nivel (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero sobre todo en función del posicionamiento del lastre o punto de fijación. En efecto, la longitud del cable entre el contrapeso y el interruptor de nivel con flotador determina la cantidad de líquido que se eleva o se baja para llevar al interruptor de nivel con flotador a cambiar de estado. Usted tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato para optimizar su funcionamiento. |
Usted tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato, así cuanto mayor es la distancia entre el lastre y el flotador, mayor será la diferencia de niveles por consiguiente mayor será el ángulo de conmutación.
Esto permite al flotador adaptarse a eventuales turbulencias en el líquido pero igualmente al flotador trabajar en un amplio abanico de densidades.
A continuación se presentan valores dados a título indicativo para el BIP STOP con una longitud de cable mínima y máxima para asegurar un funcionamiento correcto :
Valor mín. Y = 10cm > X ≈ 30-35 CM
Valor máx. Y = 30cm > X ≈ 60-65 CM
Para ajustar el lastre sobre el cable, basta con tirar del lastre plástico o resina para desengancharlo de la abrazadera de apriete o junta tórica. A continuación, deslice la abrazadera de apriete/junta tórica al lugar deseado y vuelva a colocar el lastre encima, de modo que el peso quede bloqueado sobre el cable.
|
Fijación del flotadorLa boya de nivel puede suspenderse mediante la funda del cable, utilizando el accesorio de fijación FIXCAB, que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Atención al uso de collares u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar el agua al interior de la boya de nivel por capilaridad.
|

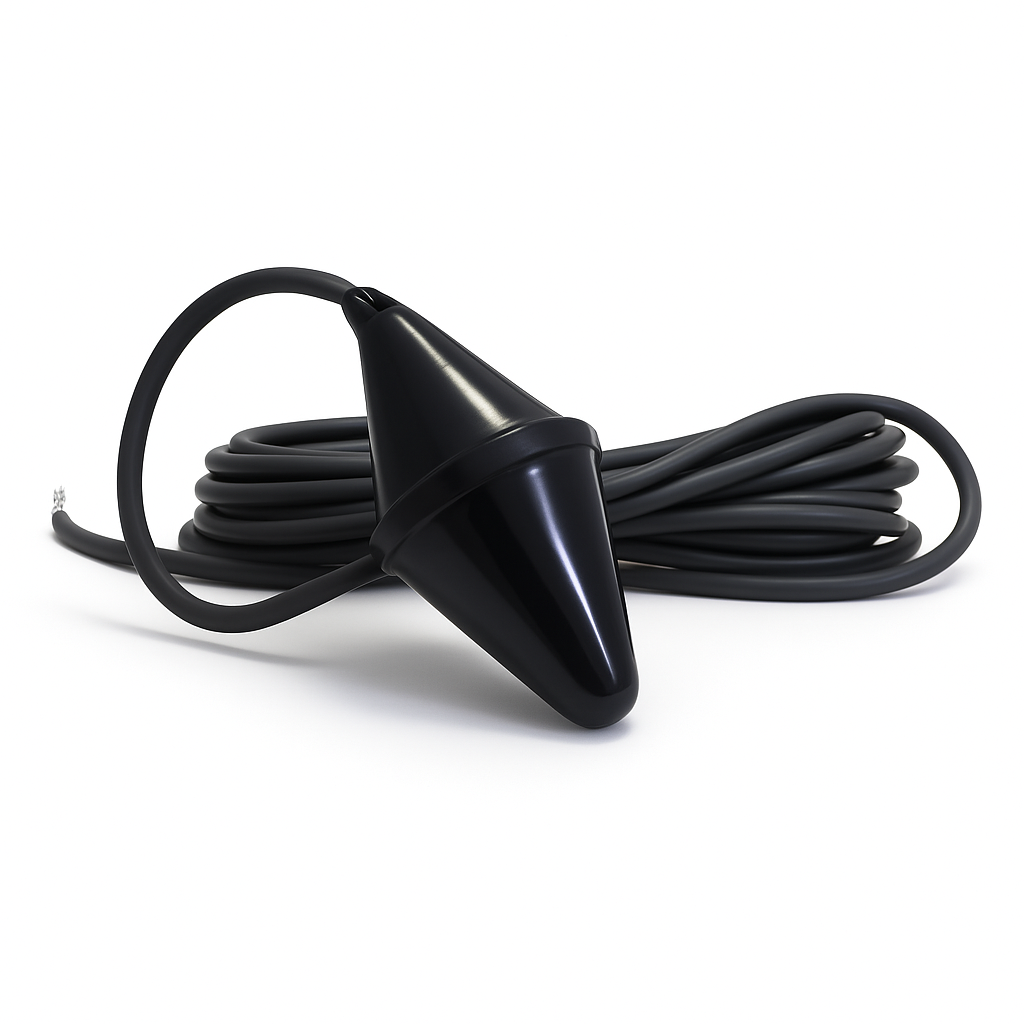

Conexión eléctricaEn los espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la duración de vida del flotador. La caja de conexión eléctrica no debe nunca colocarse en el interior de la cuba. El cable y su capilar pueden alargarse con ayuda de un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que usted desea para evitar empalmes que perjudicarían su funcionamiento.
|

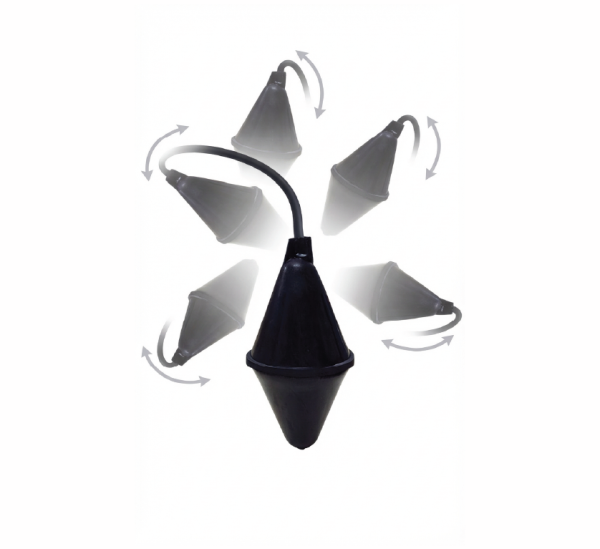

A diferencia de los sensores planos, el interruptor de nivel AT 120 HR HY ofrece una detección omnidireccional. Su forma le permite reaccionar a los movimientos del agua cualquiera que sea su posición en el líquido.
Esto garantiza una detección más fiable, especialmente en los entornos agitados o sometidos a turbulencias.

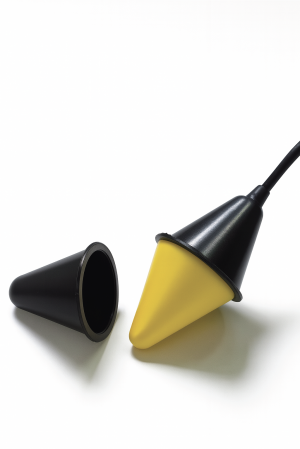

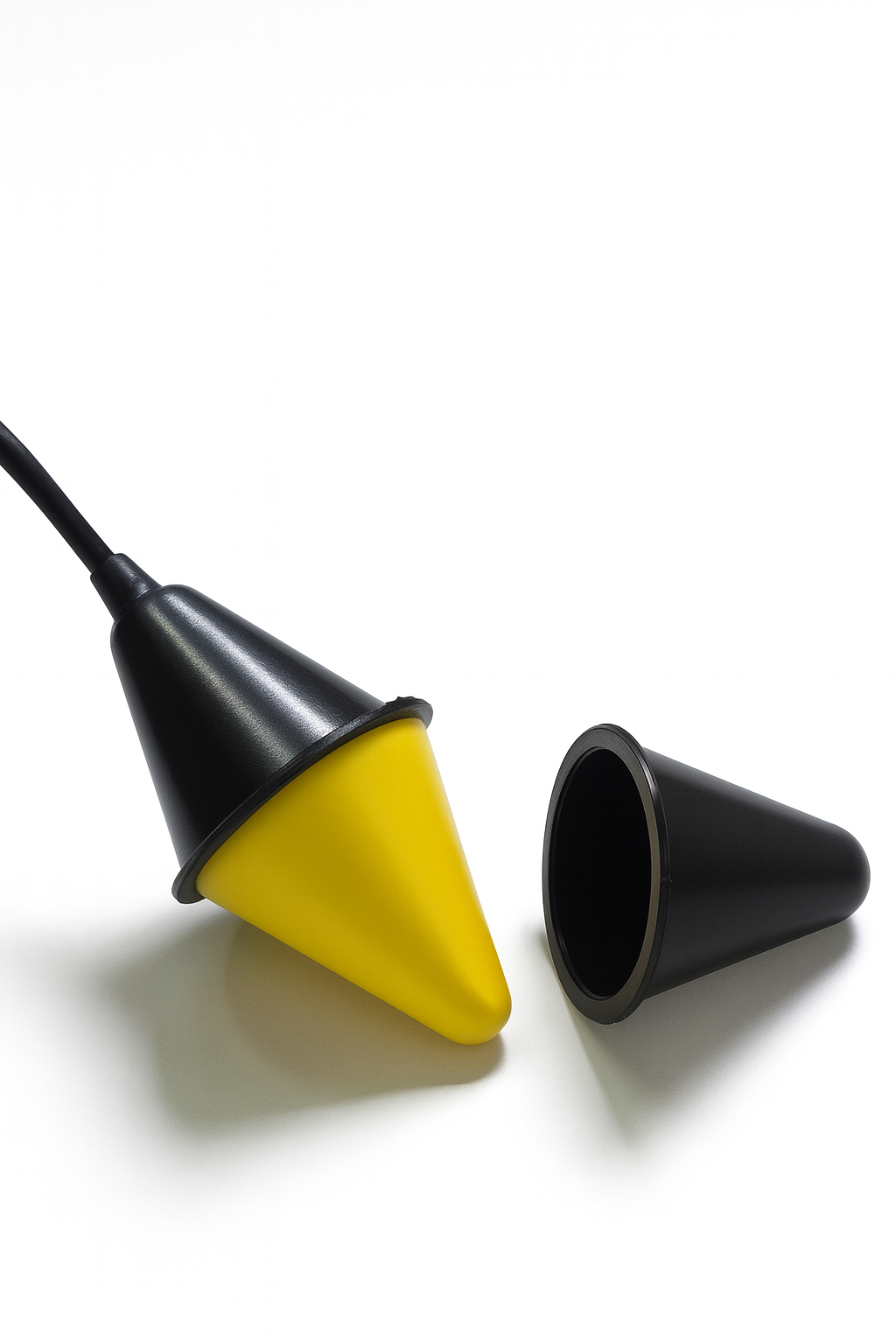

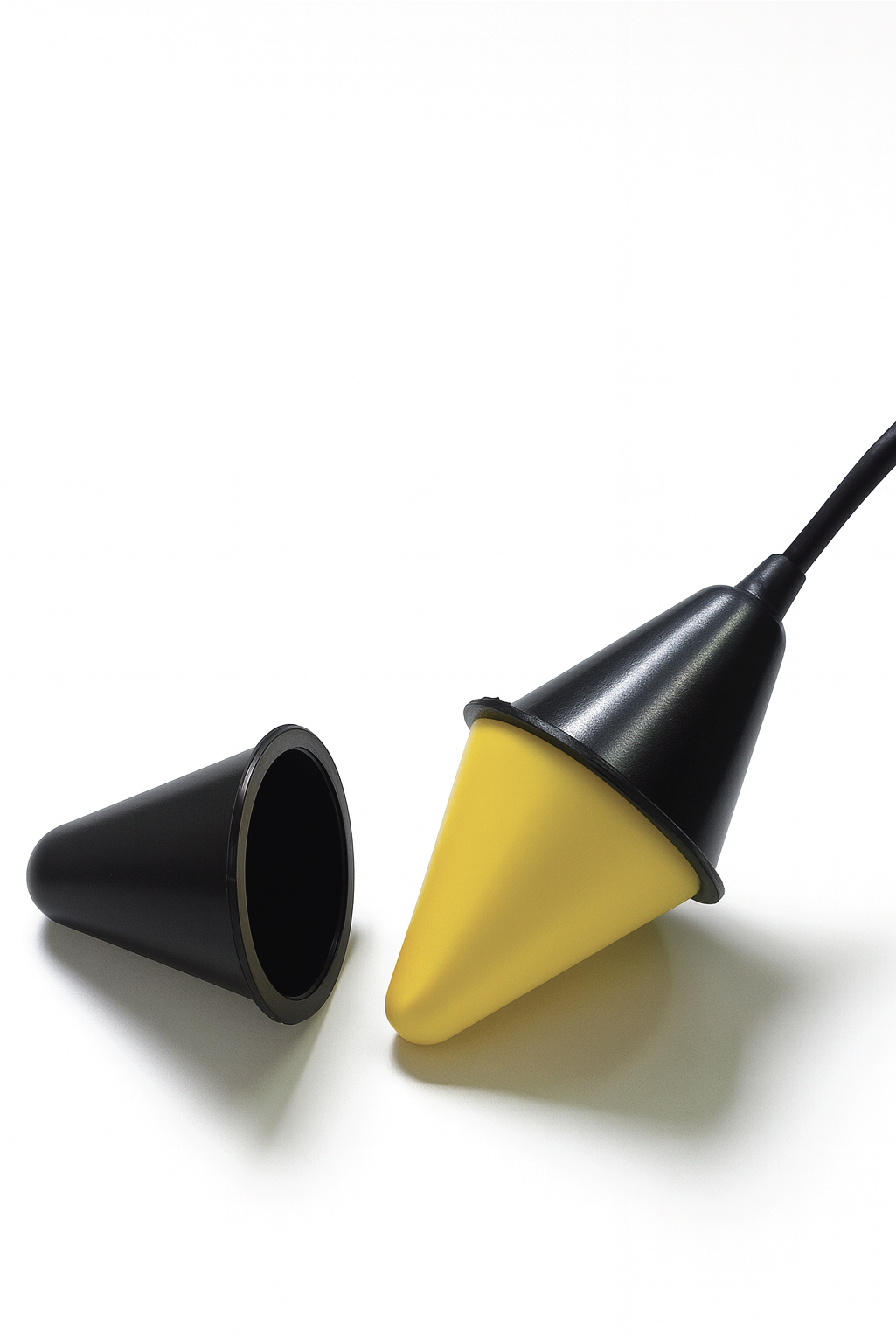

Gracias a su doble envoltura HR HY (Alta Resistencia HYpalon) vulcanizada bajo prensa, el interruptor de nivel con flotador AT 120 HR HY asegura una regulación de nivel en mezclas líquidas agresivas con total fiabilidad. |

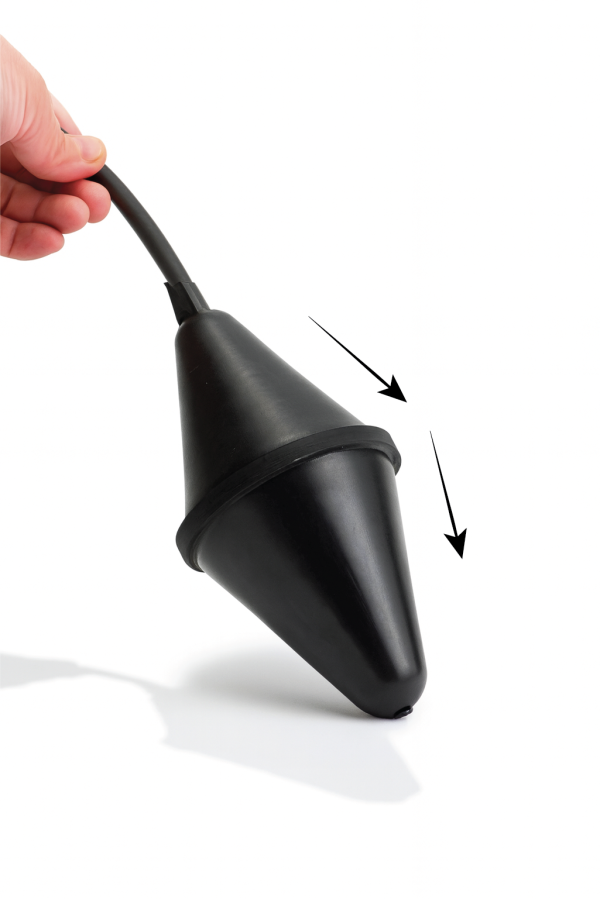

La forma de la boya de nivel AT 120 HR HY está especialmente estudiada para evitar la acumulación de impurezas sobre su cuerpo, preservando así sus prestaciones y su longevidad en el tiempo. Ningún mantenimiento requerido.
Accesorio de fijación de cable (FIXCAB) muy aconsejado para todos los flotadores suspendidos.
Toma multifunción ideal para el mando de bomba.
Los lastres ajustables son indispensables para el buen funcionamiento de los flotadores.
Relé de control de nivel con alarma.
