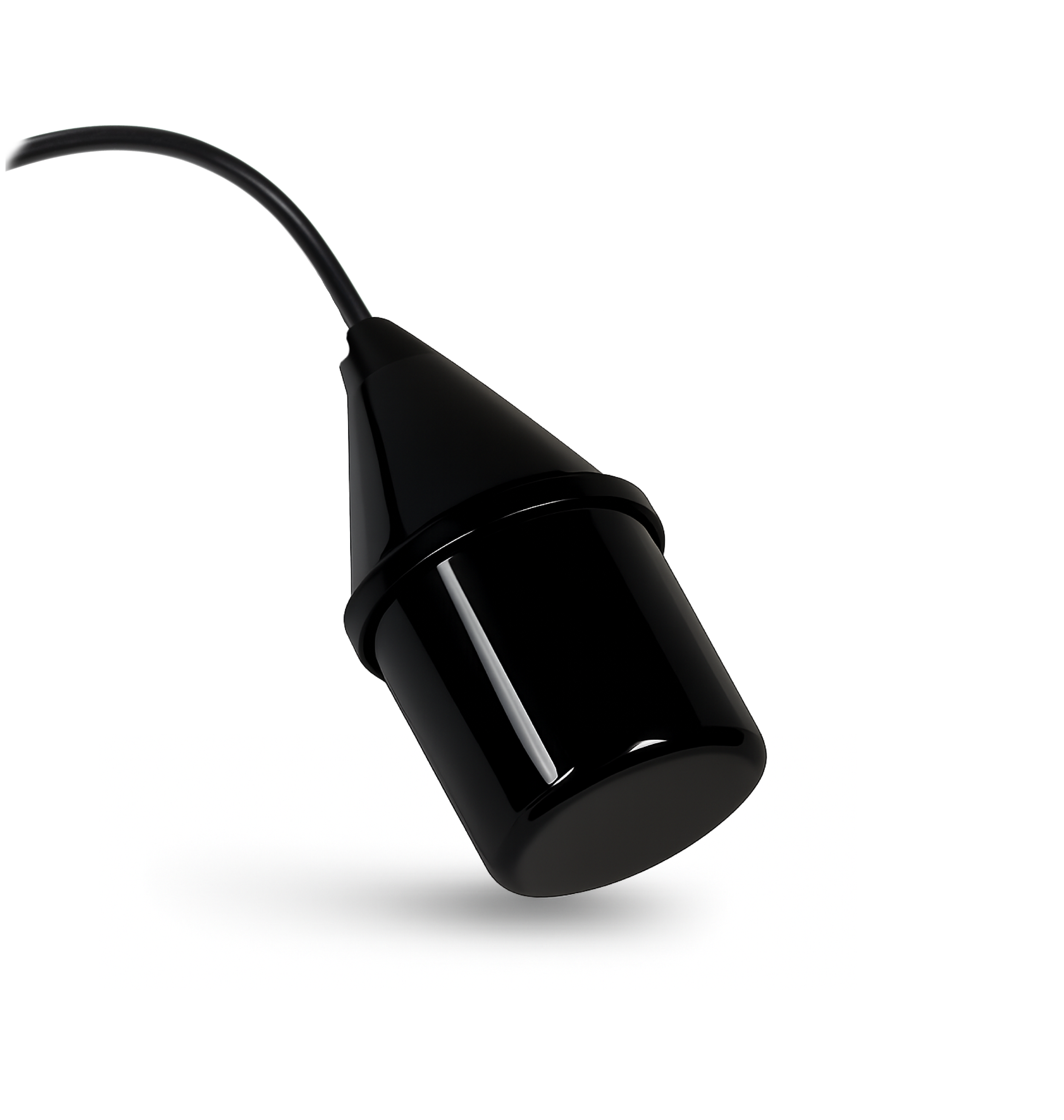

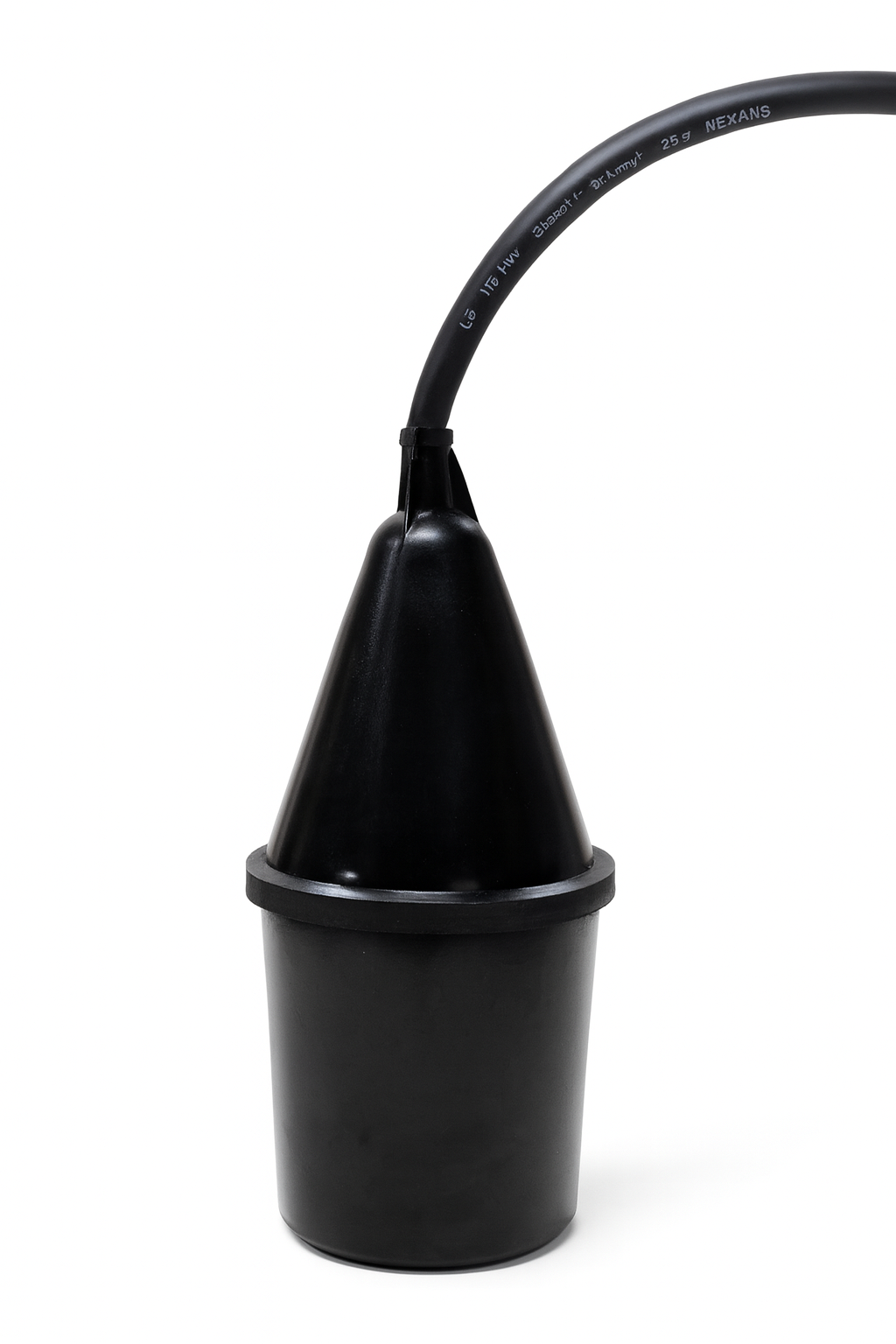

El detector de nivel SOLIBA EX P es un detector de nivel certificado ATEX especialmente diseñado para la parada automática del llenado de silos o celdas de almacenamiento en zonas de riesgo explosivo clasificadas 20, 21 y 22 (polvo).

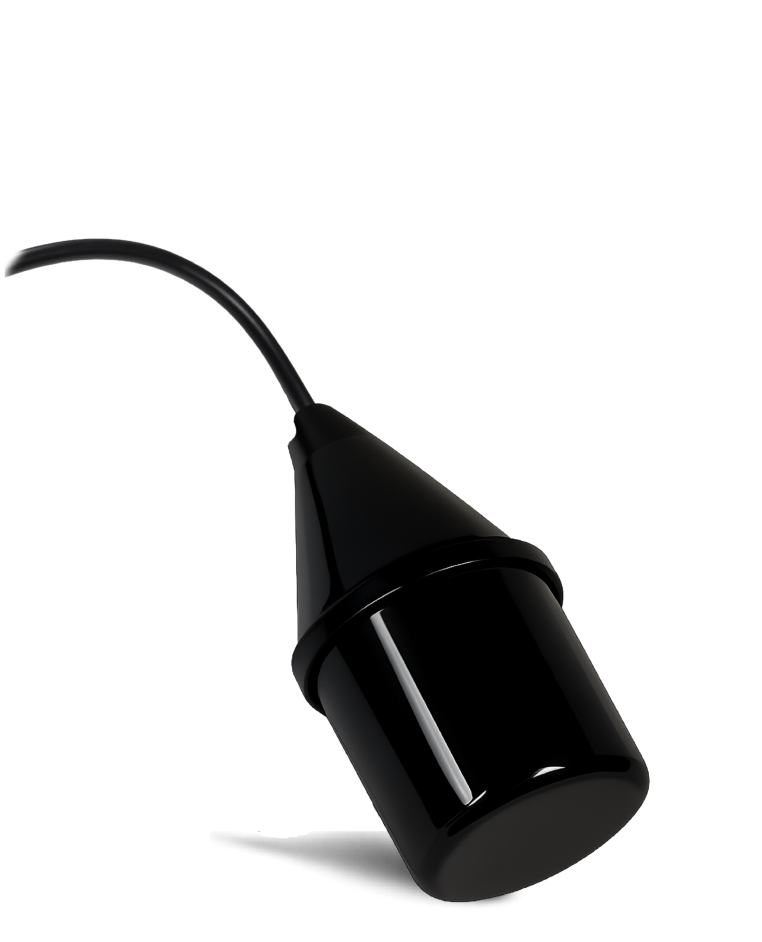

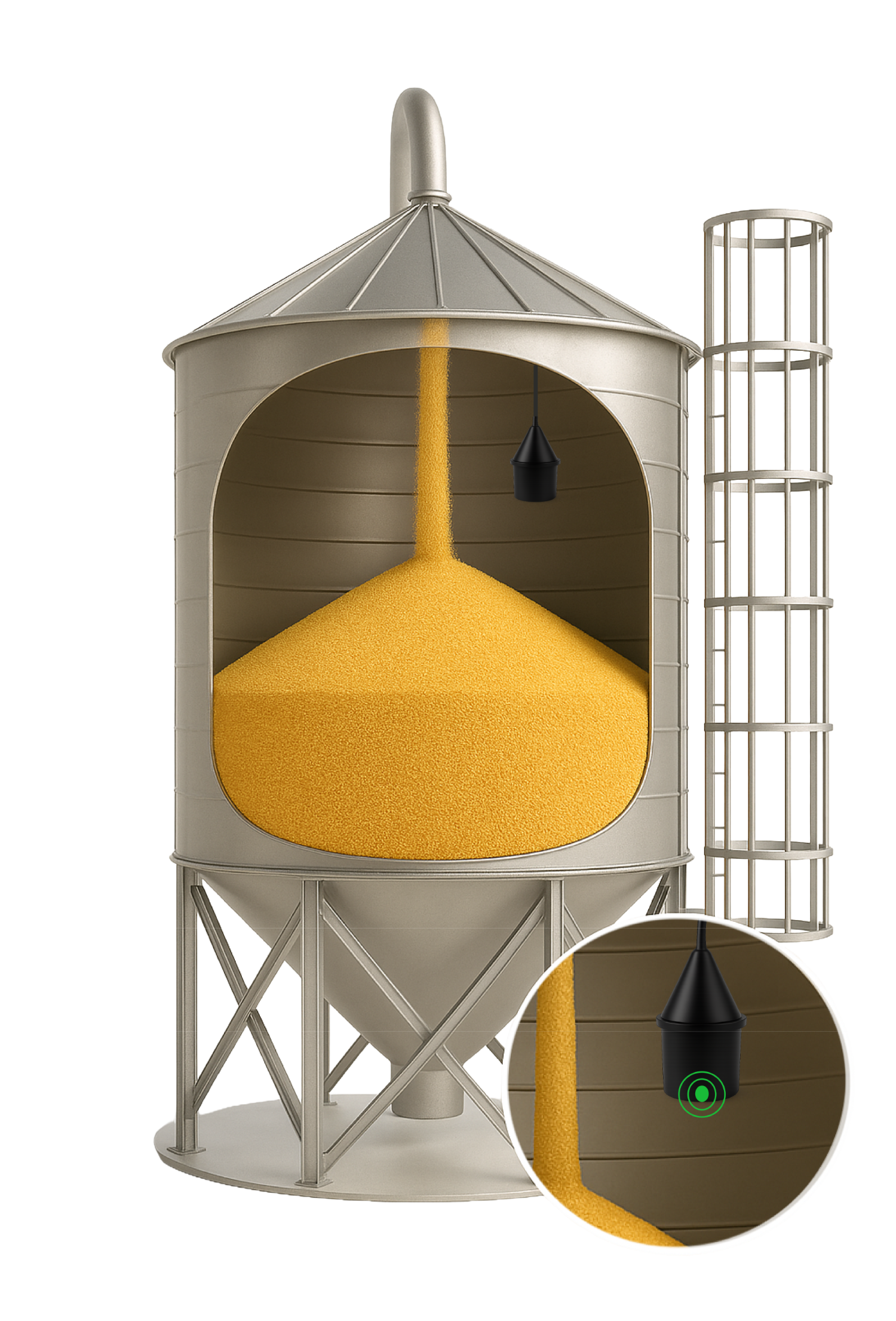

Su principio de funcionamiento se basa en la tecnología de inclinación: instalado en el interior de la tolva o del silo, el detector se inclina bajo el empuje del talud de producto en formación, activando así la parada del llenado.
ATMI es el único fabricante del mundo que ofrece esta tecnología mecánica de inclinación para la detección de nivel en granos y materiales pulverulentos.
El detector de nivel SOLIBA EX P puede utilizarse con seguridad en instalaciones ya equipadas con otros sistemas de detección (paletas rotativas, sondas vibrantes, sondas capacitivas, ultrasonidos, radares, etc.).
Descargue esta documentación y conserve la información más importante a su alcance.
pdf : 384.90 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

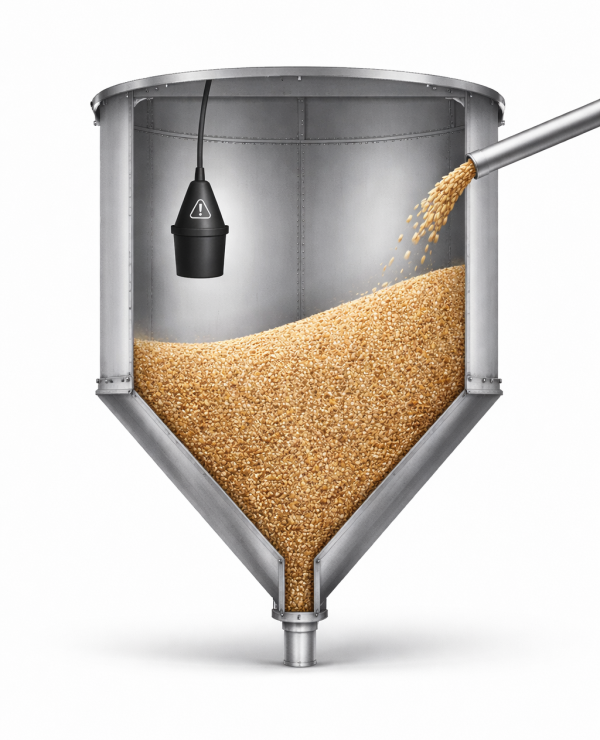

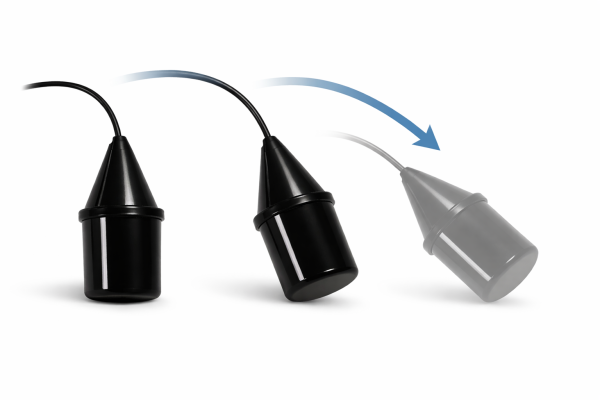

Asegurar las instalaciones por inclinaciónInstalado en el interior del silo, de la tolva o de la celda de almacenamiento, se suspende del extremo de su cable eléctrico. Durante el llenado, el material a granel (granos, polvos, granulados, etc.) forma un talud. Cuando el talud alcanza el detector, provoca su basculamiento. El cambio de inclinación activa entonces un contacto eléctrico, que envía una señal de parada o de mando al automatismo (ej. parada del llenado, activación de una alarma, etc.).
|
 |
 |

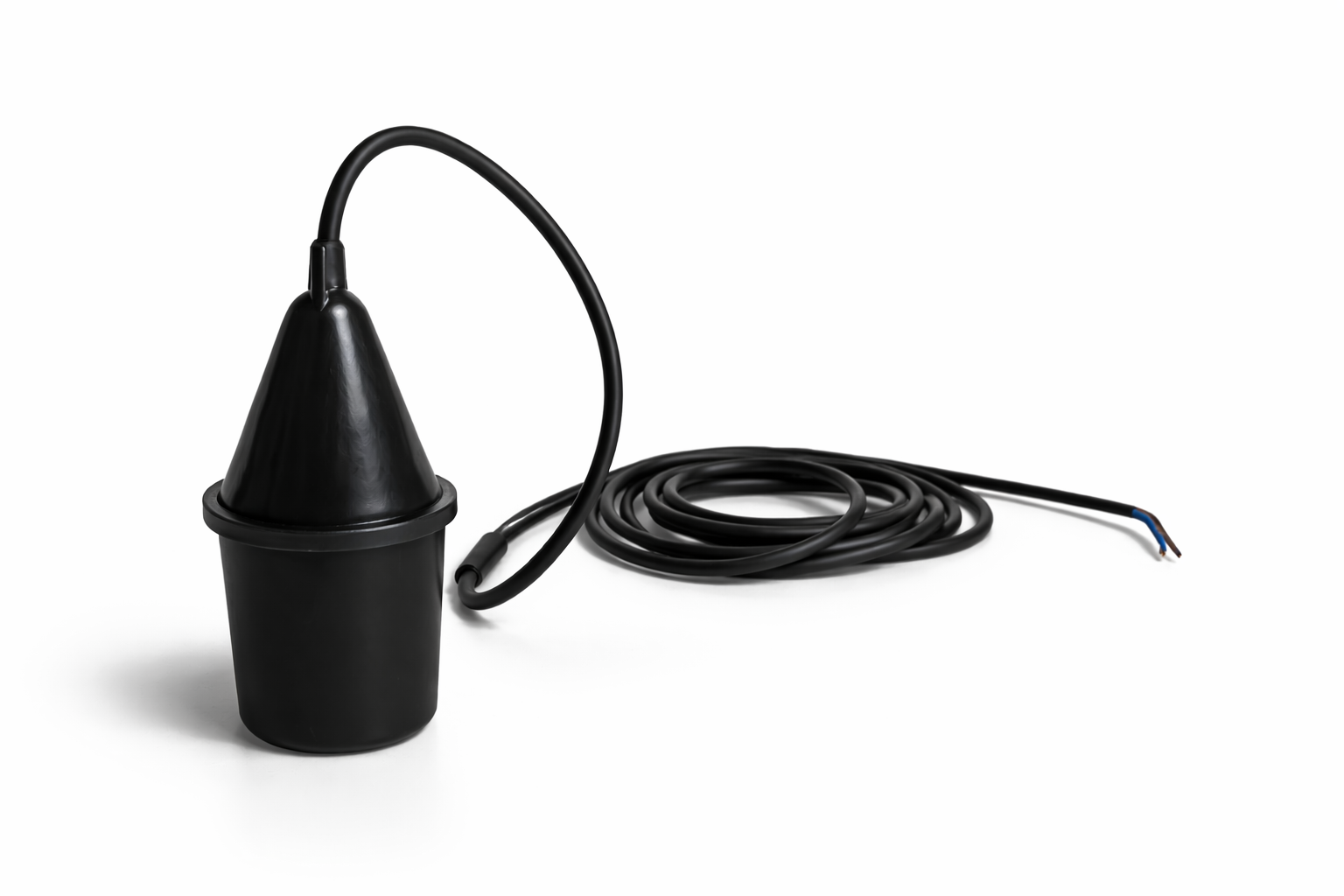

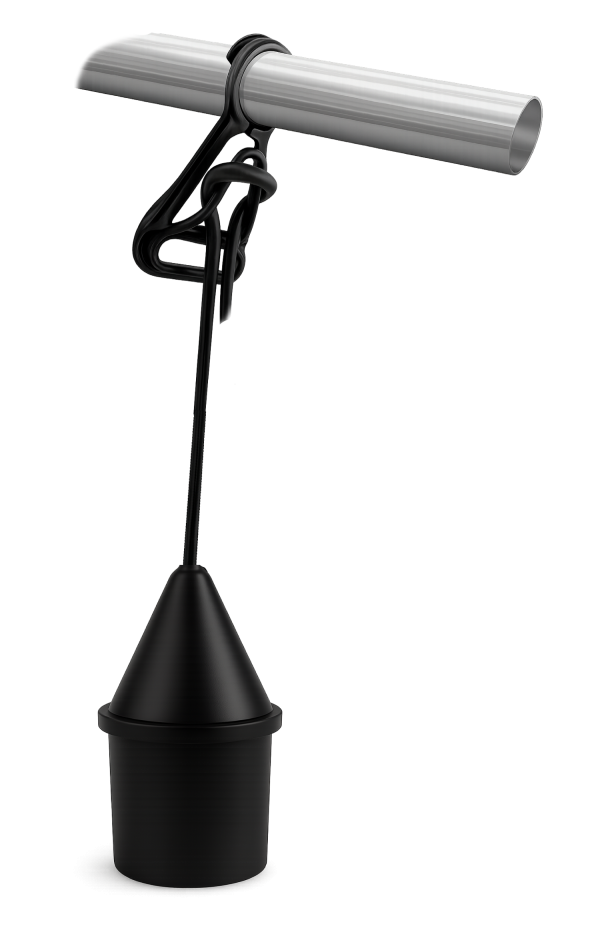

La boya de nivel puede suspenderse mediante la funda del cable, utilizando un soporte o el accesorio de fijación, FIXCAB, que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en cualquier momento.
Atención al uso de bridas u otros elementos durante la fijación, que pueden dañar el cable y deteriorar el aparato dejando entrar el agua al interior de la boya de nivel por capilaridad.
El accionamiento del detector de nivel (ángulo de conmutación) puede variar en función de la posición de este con respecto al talud formado por el material a granel, pero sobre todo en función del posicionamiento del lastre o del punto de fijación.
Tiene la posibilidad de ajustar el punto de fijación o el contrapeso en el cable del aparato. Así, cuanto mayor sea la distancia entre el lastre y el detector, mayor será el ángulo de conmutación y, por consiguiente, más tardía será la detección de nivel.
Para ajustar el lastre en el cable, basta con tirar del lastre de plástico o resina para desencajarlo de la abrazadera o de la junta tórica. A continuación, deslice la abrazadera/junta tórica al lugar deseado y vuelva a colocar el lastre encima, de modo que el peso quede bloqueado en el cable.

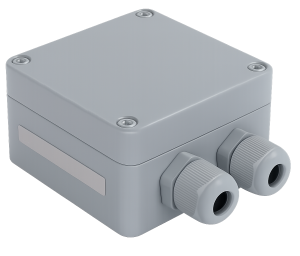

En espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y estar correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden alargarse con ayuda de un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que usted desee para evitar empalmes que perjudicarían su funcionamiento. |
El SOLIBA EX P constituye una solución mecánica simple y fiable para asegurar sus instalaciones frente a otros tipos de equipos como cuchillas vibratorias, sondas capacitivas, ultrasonidos, radares, etc.

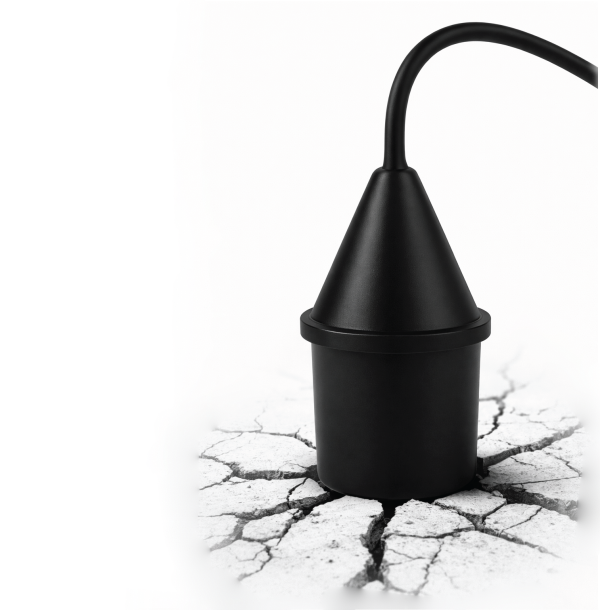

El SOLIBA EX P está especialmente diseñado para resistir las condiciones más exigentes de los entornos de almacenamiento a granel. Durante las fases de llenado, la caída del grano puede generar una abrasión importante en el punto de impacto.

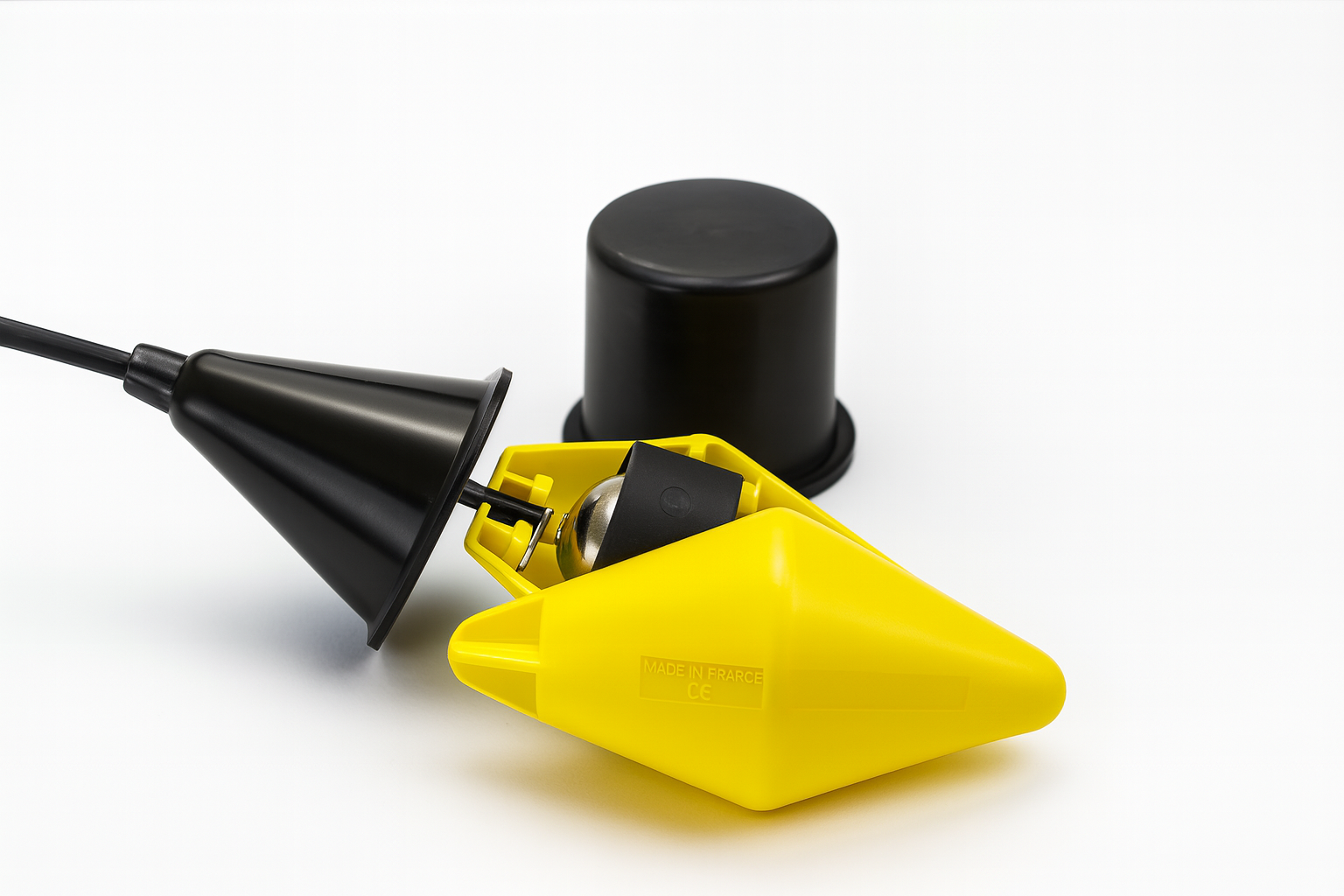

Para hacer frente a estas exigencias, el detector está equipado con una doble envoltura de Hypalon, un material reconocido por su resistencia excepcional al desgaste, a los choques y a las agresiones mecánicas.
El SOLIBA EX P ofrece así una solución duradera, fiable y adaptada a los entornos industriales abrasivos, sin comprometer el rendimiento.

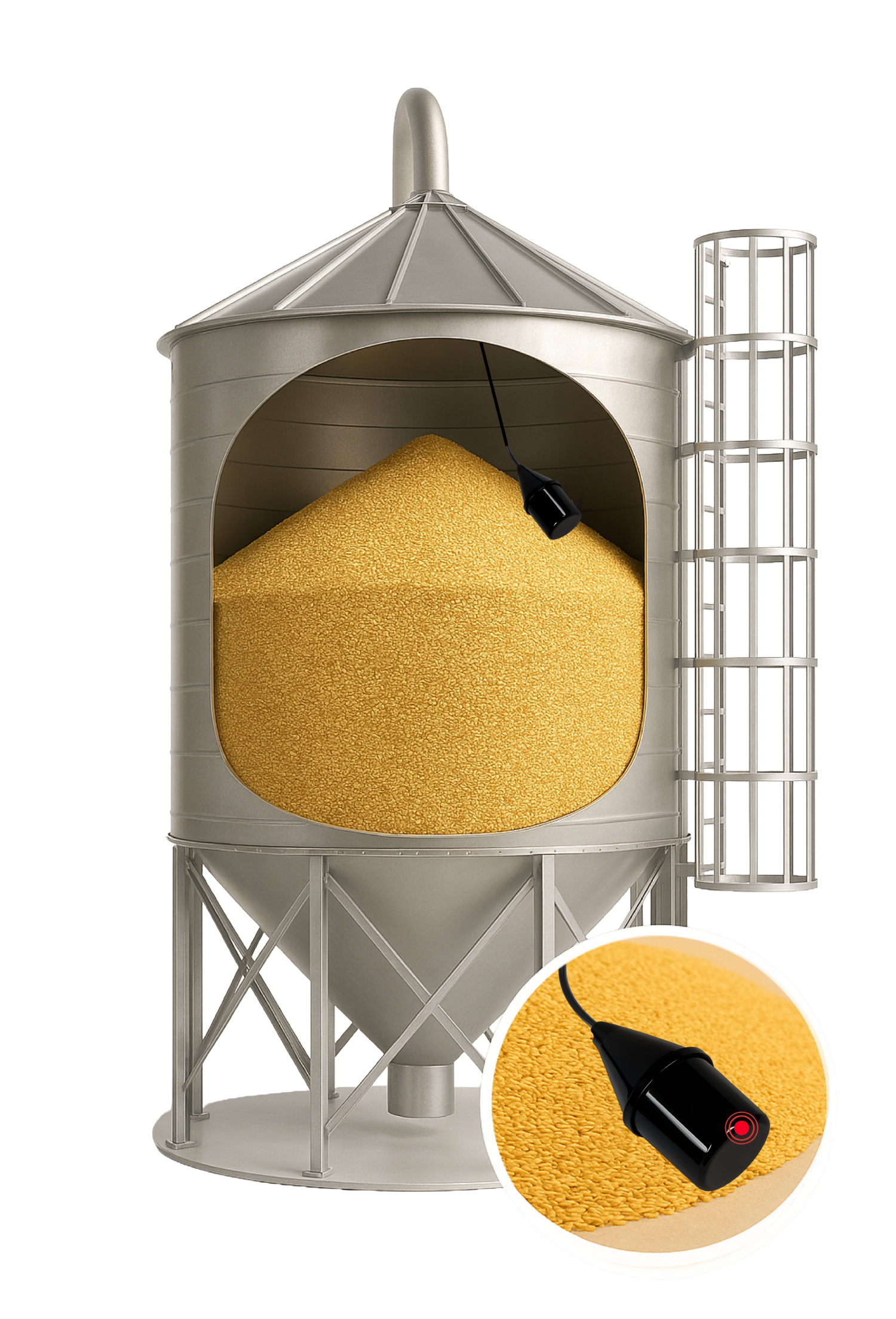

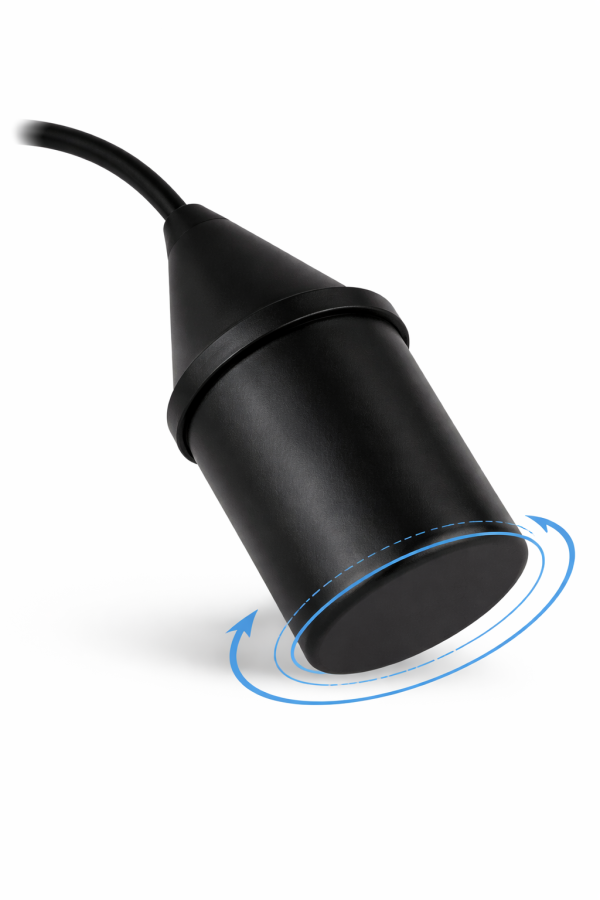

Gracias a su forma cilíndrica, el detector no se hunde en el grano durante las fases de detección. Esta geometría asegura una excelente estabilidad de posición garantizando una detección fiable y repetible en el tiempo.
✔ Funcionamiento constante
✔ Ninguna perturbación debida a la acumulación de materia
✔ Ningún mantenimiento necesario
Accesorio de fijación de cable (FIXCAB) muy recomendado para todos los flotadores suspendidos.
Relé de control de nivel con alarma.
Relé de seguridad intrínseca para alimentar los aparatos ATEX en muy baja tensión.
Permite estabilizar el detector y determinar el punto de inclinación.
Para definir mejor la boya de nivel adaptada a su necesidad, ATMI propone una amplia gama de interruptores de nivel con flotador para líquidos y sólidos en diversas aplicaciones.
