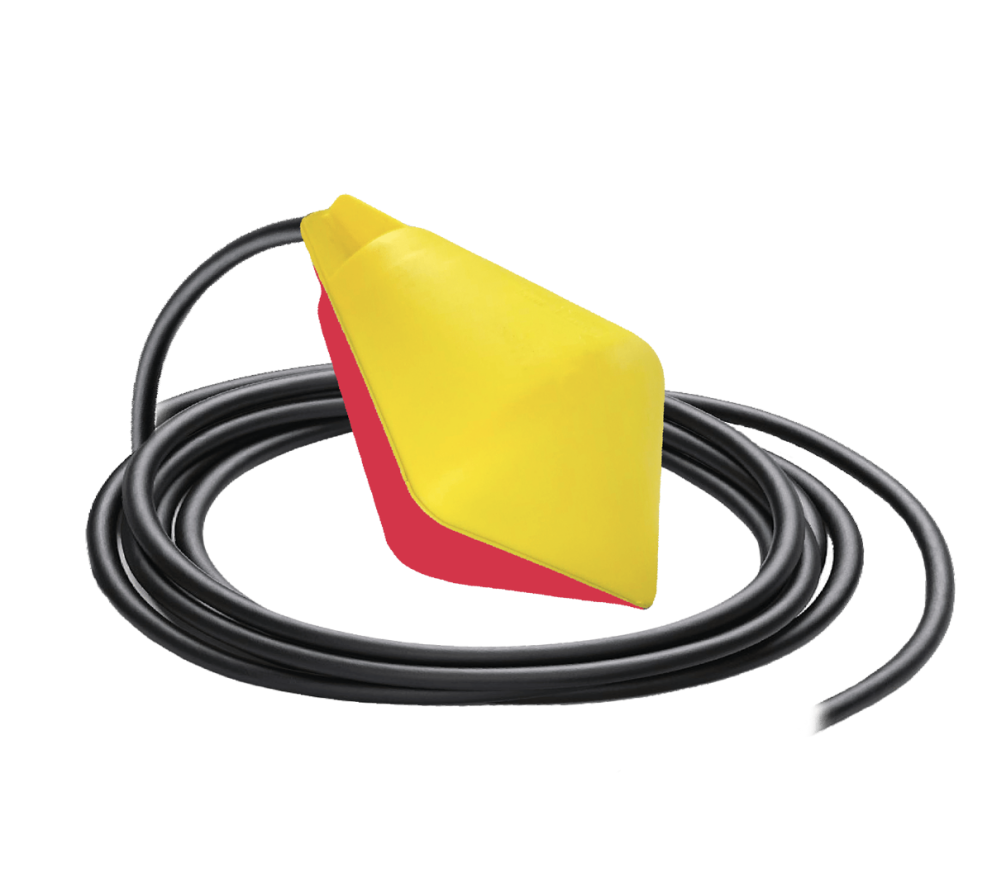

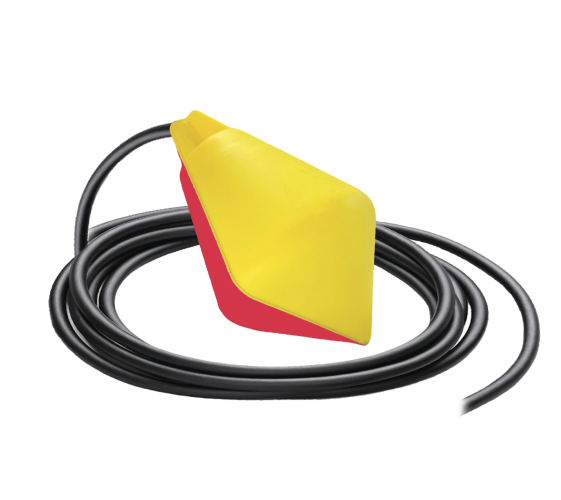

El interruptor de nivel que mantiene la calma en la tormenta

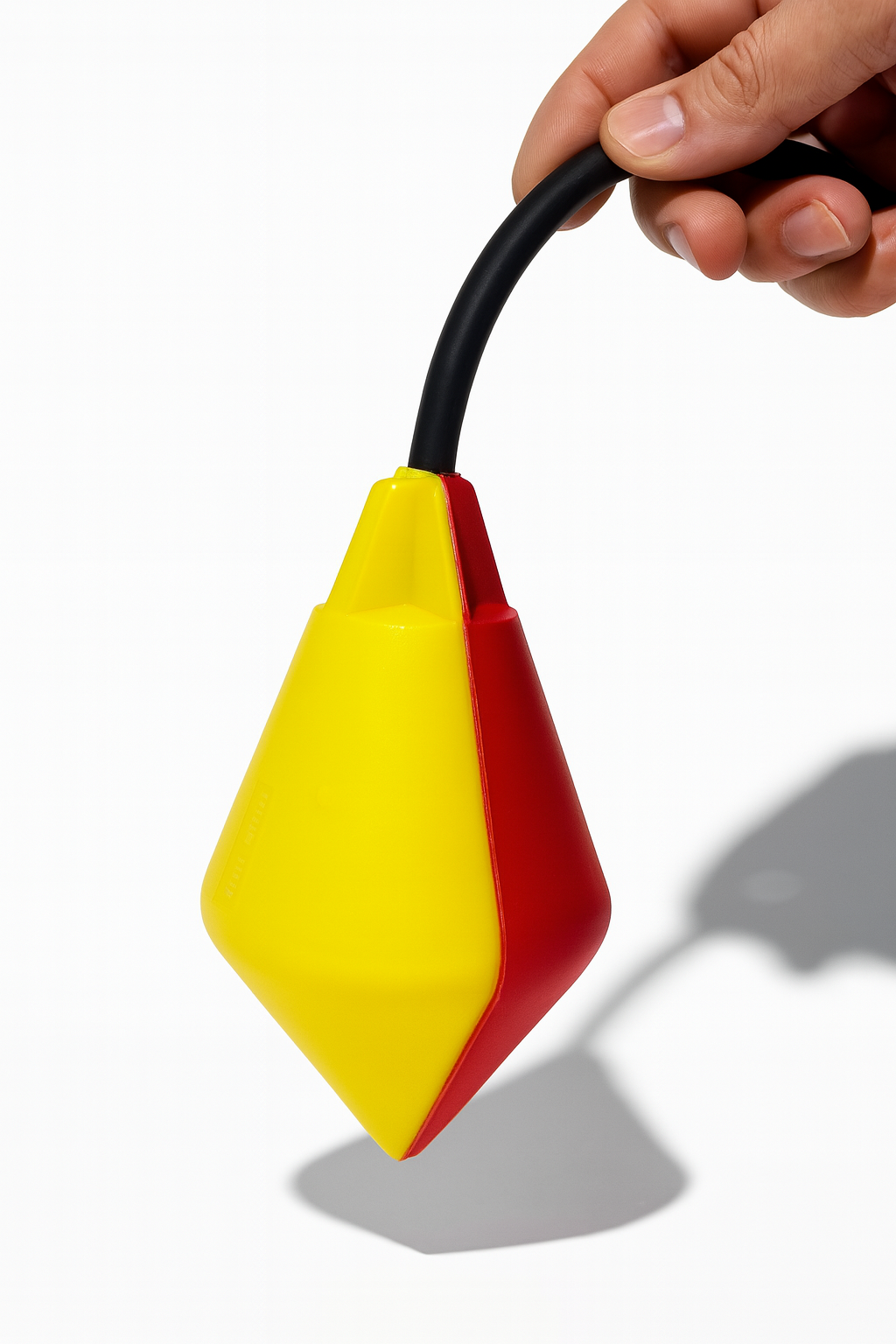

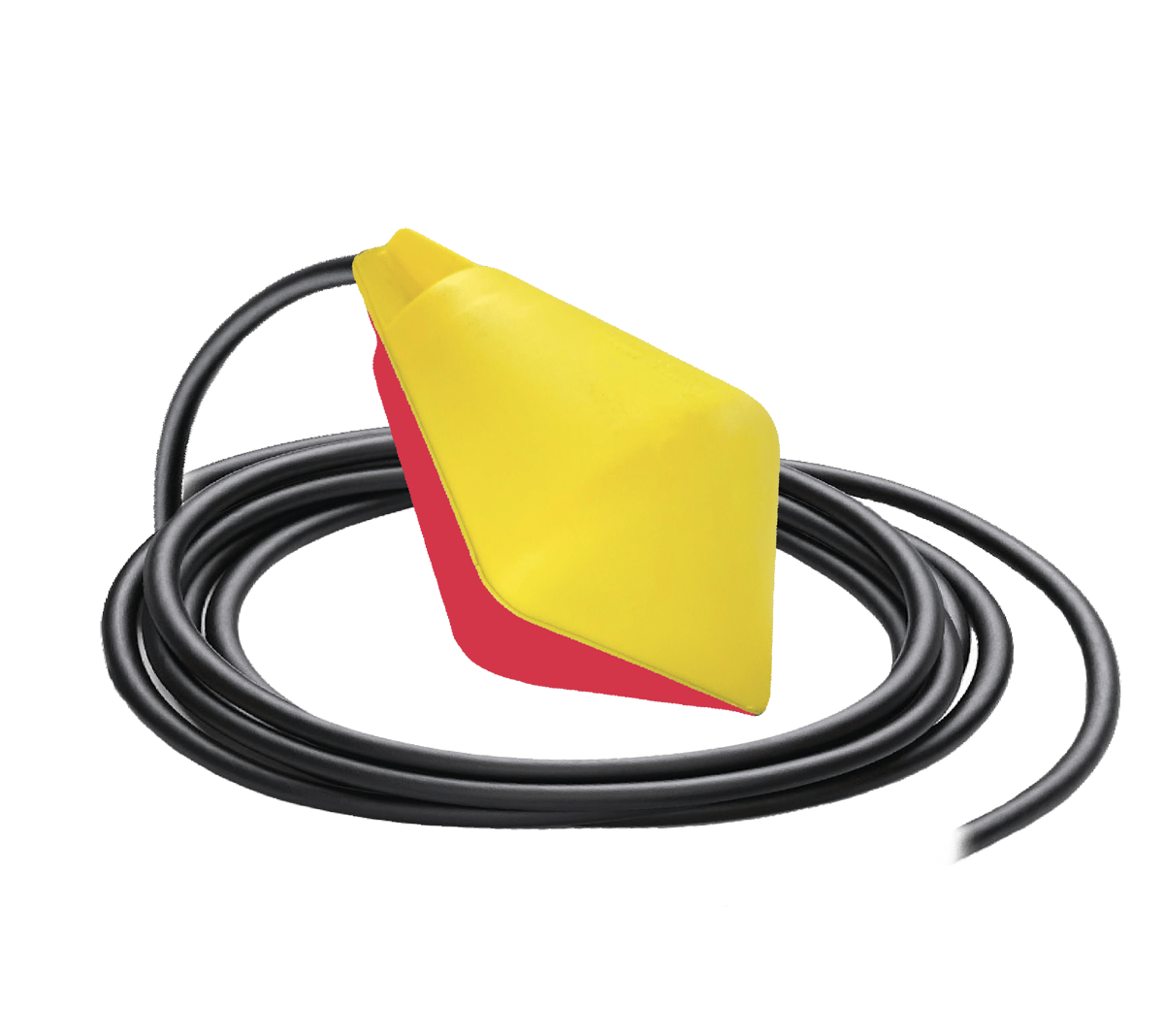

La boya de nivel ATS 165 es un interruptor de nivel con contacto seco, diseñado para el control automático de bombas o dispositivos de alarma en depósitos de aguas claras, aguas residuales fuertemente agitadas o que presentan turbulencias intensas.
Permite detectar tanto los niveles alto como bajo en una misma cuba cuya histéresis no exceda 1,5 m, garantizando un funcionamiento preciso y fiable.
Este modelo existe también en versión certificada ACS, destinada a su utilización en agua potable para consumo humano: ver el interruptor de nivel ATS 165 EP.
⚠️ Atención: el interruptor de nivel ATS 165 no se recomienda para caudales de llenado lentos. En este caso, priorice los interruptores de nivel de la gama AQUA o SOBA, más adaptados a este tipo de aplicación.
Diseño y fabricación 100% franceses.
Descargue esta documentación y conserve la información más importante a mano.
pdf : 594.89 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vaciado o LlenadoEl interruptor de nivel AT 165 funciona según el principio de la detección de nivel por basculamiento.
El flotador está equipado con un cable de tres conductores (COM, NO, NC), permitiendo seleccionar el modo de funcionamiento durante el cableado: Utilizado en pareja con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|

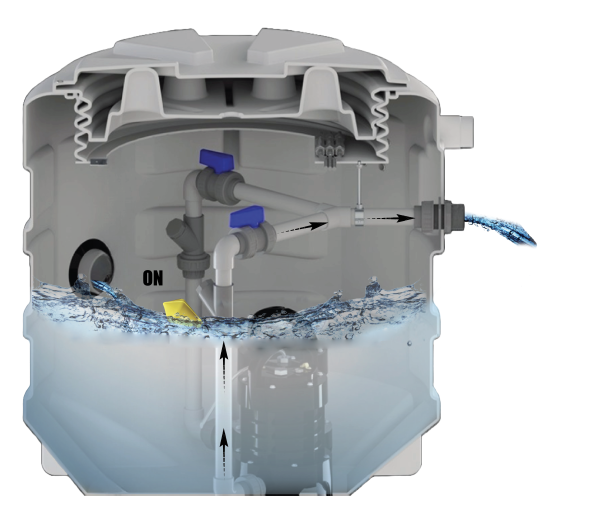

En modo vaciado, el interruptor de nivel acciona el arranque de la bomba en posición alta (anti-desbordamiento). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez la cuba vacía, el interruptor de nivel corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.

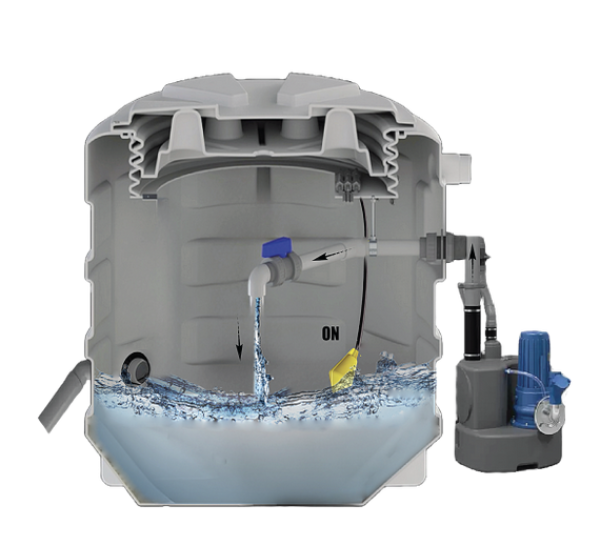

En modo llenado, el circuito eléctrico en el interior del interruptor se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.

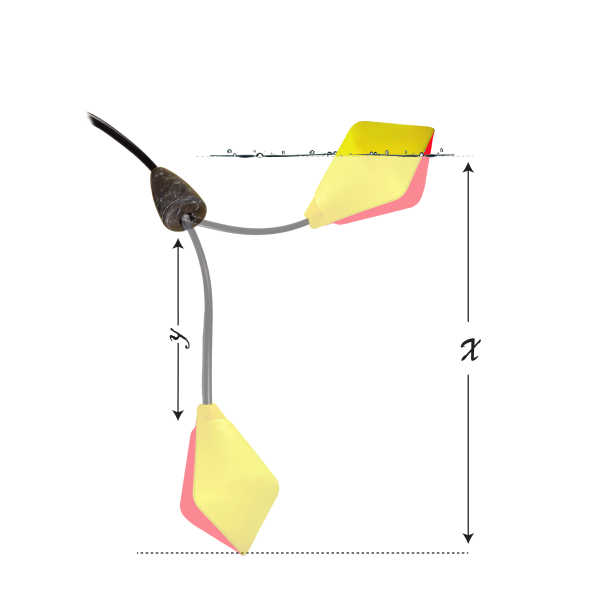

Posicionamiento del lastreEl accionamiento de la boya de nivel (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero sobre todo en función del posicionamiento del lastre o punto de fijación. En efecto, la longitud del cable entre el contrapeso y el interruptor de flotador determina la cantidad de líquido que se eleva o desciende para llevar al interruptor de flotador a cambiar de estado. Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato para optimizar su funcionamiento. |
Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato, así cuanto mayor es la distancia entre el lastre y el flotador, mayor será la diferencia de niveles y por consiguiente mayor será el ángulo de conmutación.
Esto permite al flotador adaptarse a eventuales turbulencias en el líquido pero también al flotador trabajar en un amplio abanico de densidades.
A continuación se muestran valores dados a título indicativo para el ATS 165 con una longitud de cable mínima y máxima para asegurar un funcionamiento correcto :
Valor mín. Y = 10cm > X ≈ 45-50 CM
Valor máx. Y = 30cm > X ≈ 75-80 CM
Para ajustar el lastre sobre el cable, basta con tirar del lastre de plástico o resina para desengancharlo de la abrazadera de apriete o junta tórica. Luego, deslice la abrazadera de apriete/junta tórica al lugar deseado y vuelva a colocar el lastre encima, de manera que el peso quede bloqueado sobre el cable.
|
Fijación del flotadorLa boya de nivel puede suspenderse mediante la funda del cable, utilizando el accesorio de fijación de cable (FIXCAB), que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Atención al uso de collares u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar el agua al interior de la boya de nivel por capilaridad.
|
Conexión eléctricaEn los espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica no debe colocarse nunca en el interior de la cuba. El cable y su capilar pueden alargarse con ayuda de un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que desee para evitar empalmes que perjudicarían su funcionamiento.
|

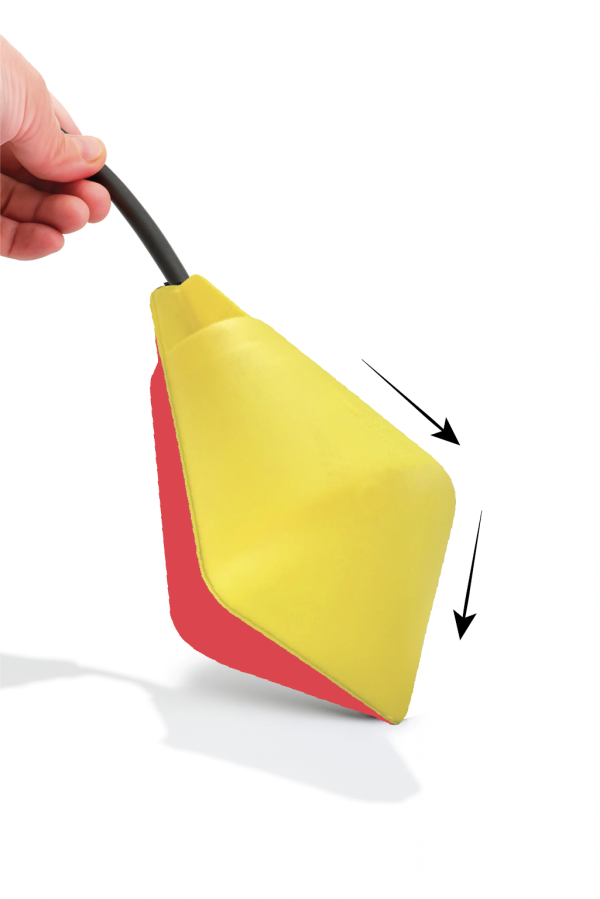

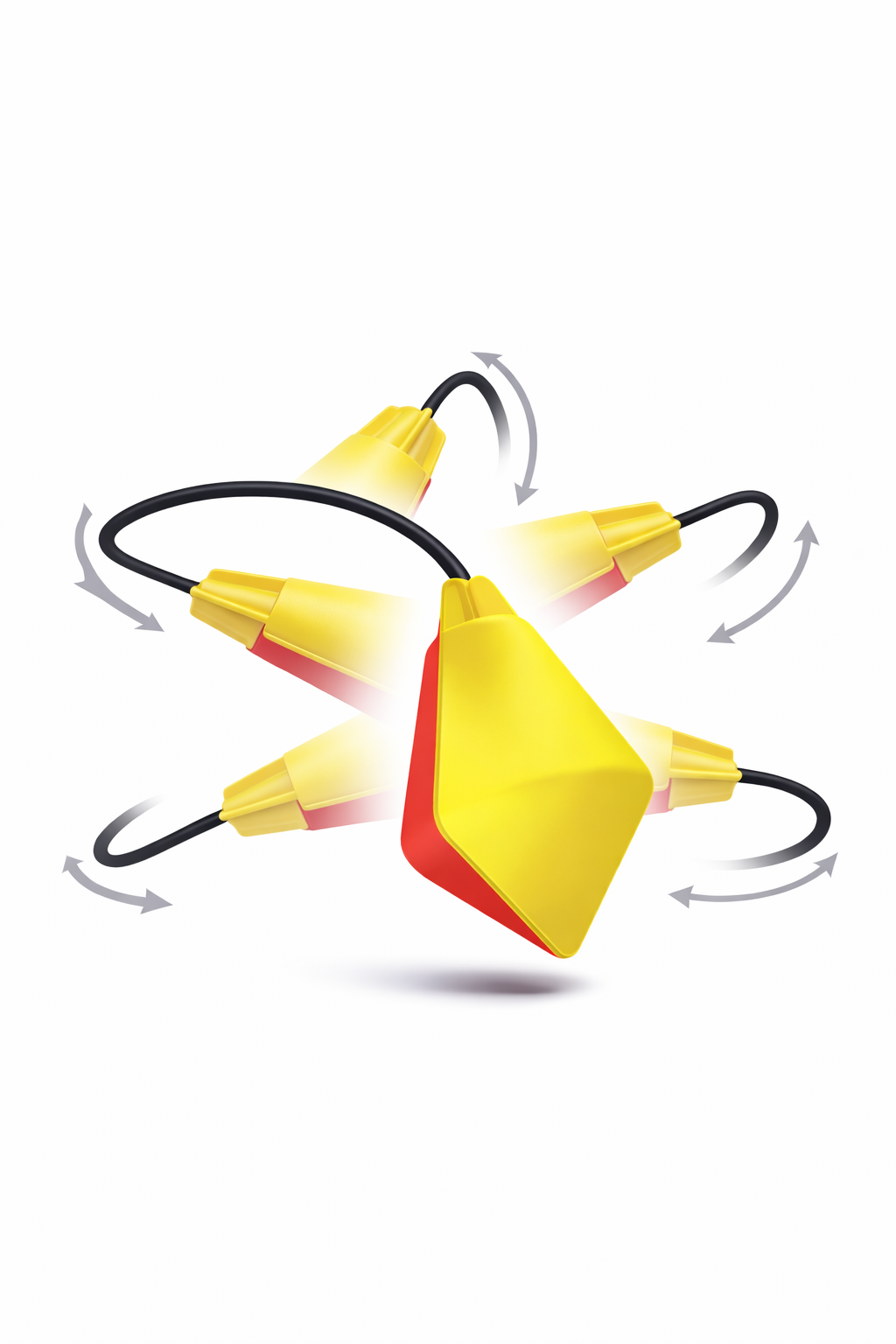

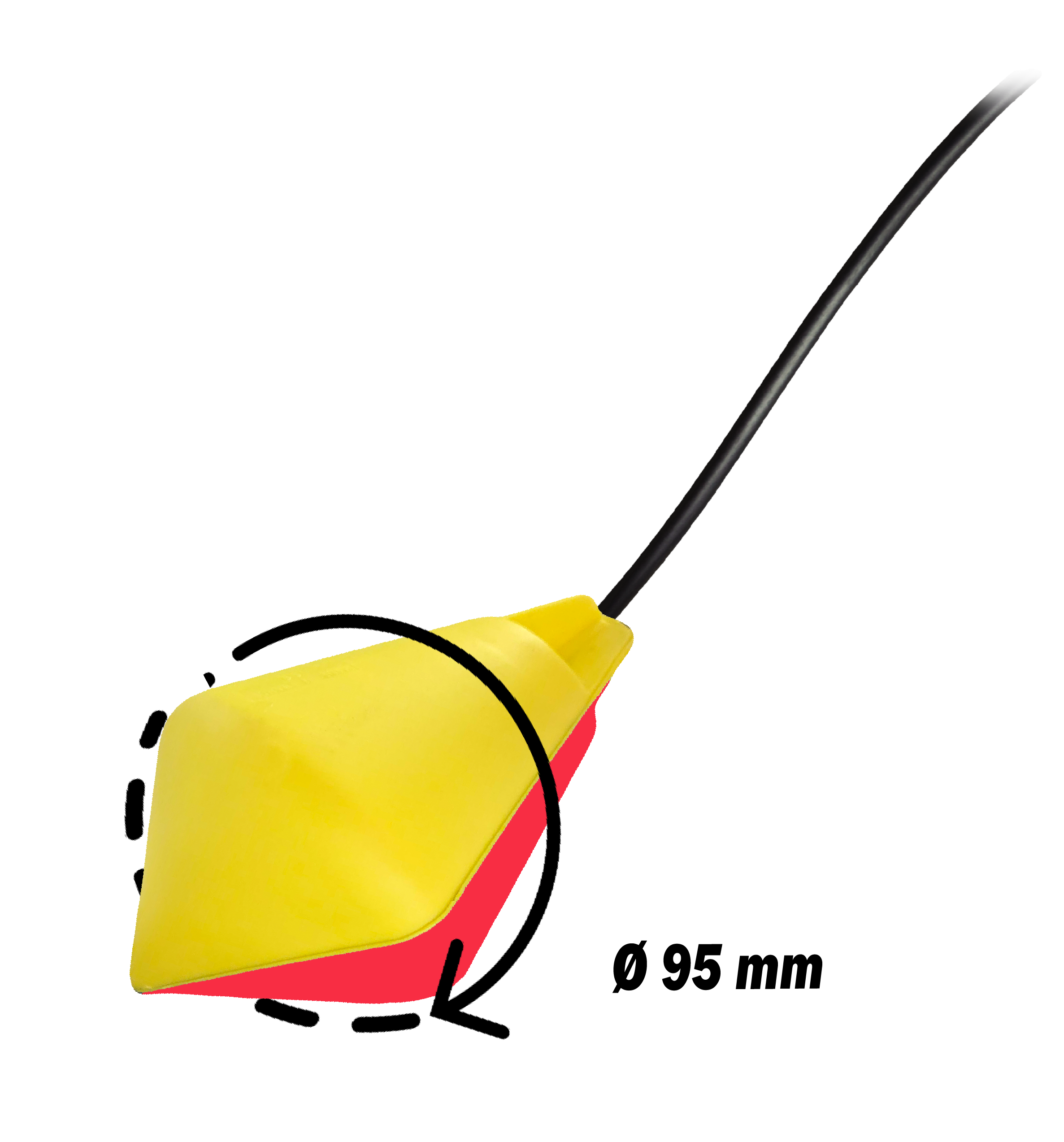

A diferencia de los sensores planos, el interruptor de nivel ATS 165 ofrece una detección omnidireccional. Su forma le permite reaccionar a los movimientos del agua cualquiera que sea su posición en el líquido.
Esto garantiza una detección más fiable, especialmente en entornos agitados o sometidos a turbulencias.
|
Accesorio de fijación de cable (FIXCAB) altamente recomendado para todos los flotadores suspendidos.
Toma multifunción ideal para el control de bomba.
Los lastres ajustables son indispensables para el buen funcionamiento de los flotadores.
Relé de control de nivel con alarma.
Para definir mejor el flotador con boya de nivel adaptado a su necesidad, ATMI propone una amplia gama de interruptores de nivel con flotador para líquidos y sólidos en diversas aplicaciones.
