¡El más rápido de los flotadores!

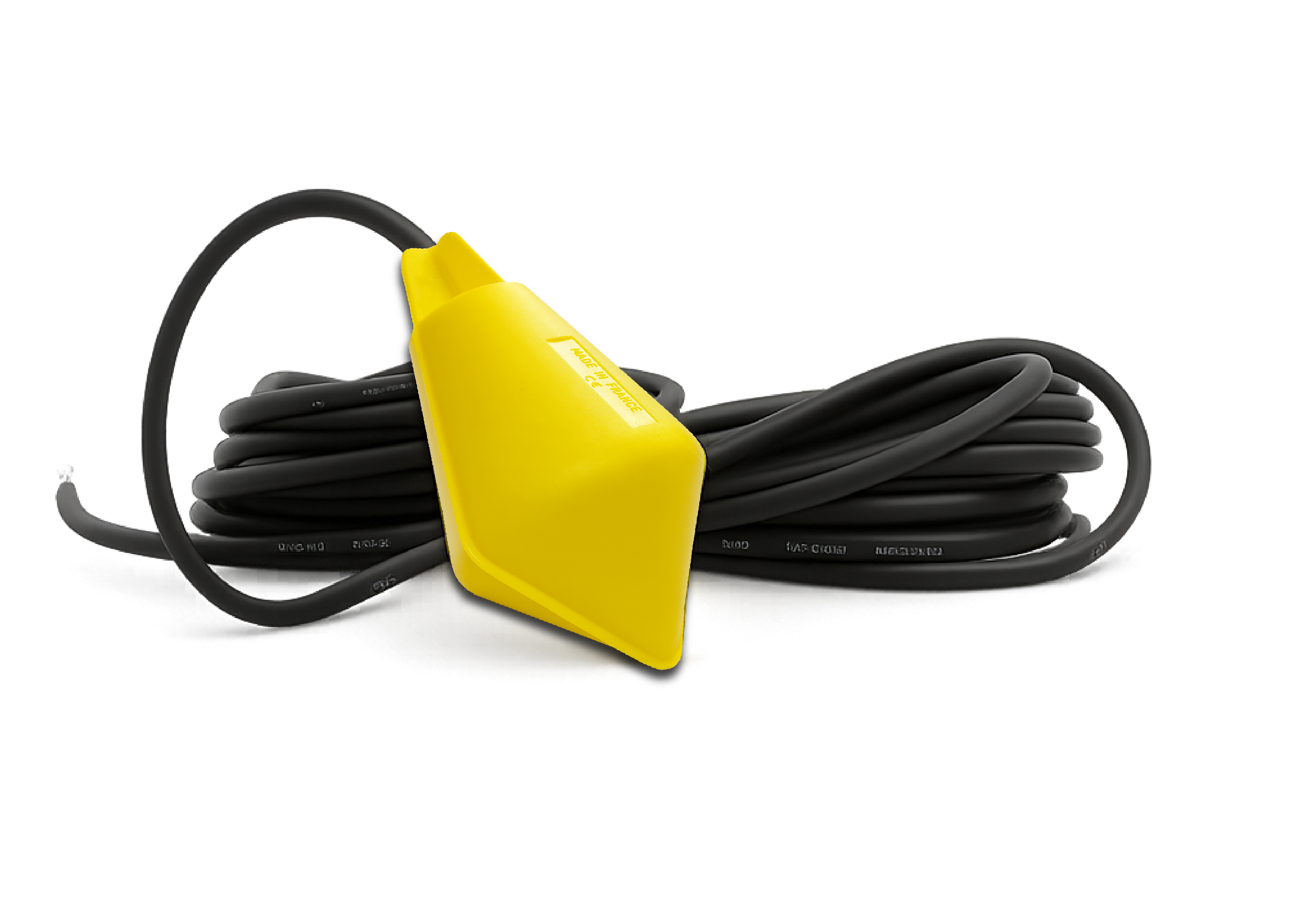

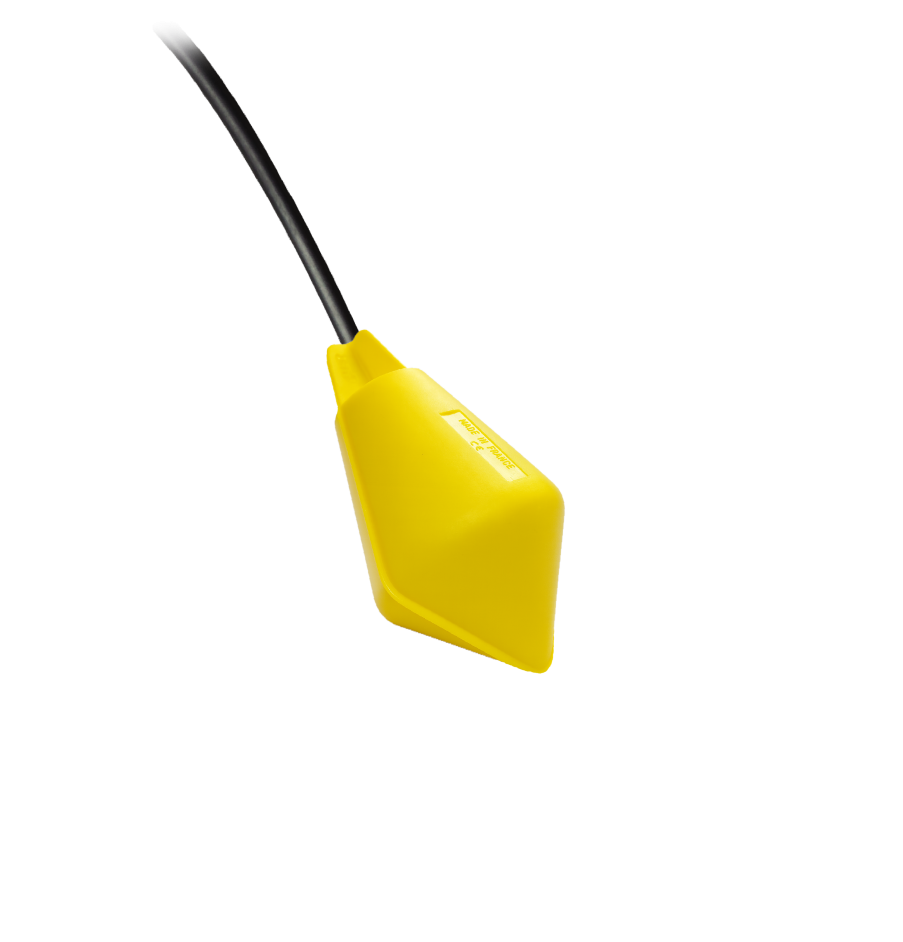

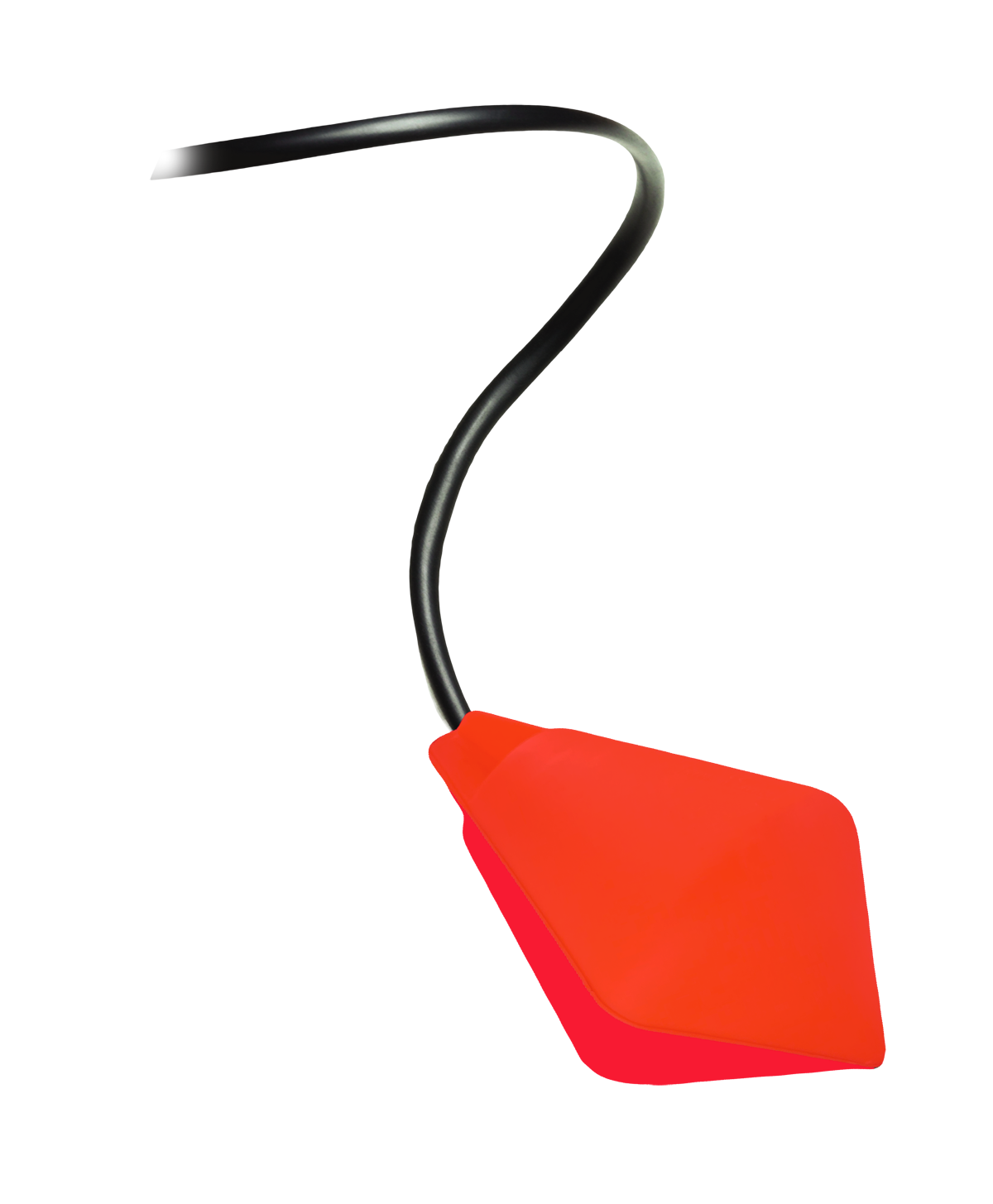

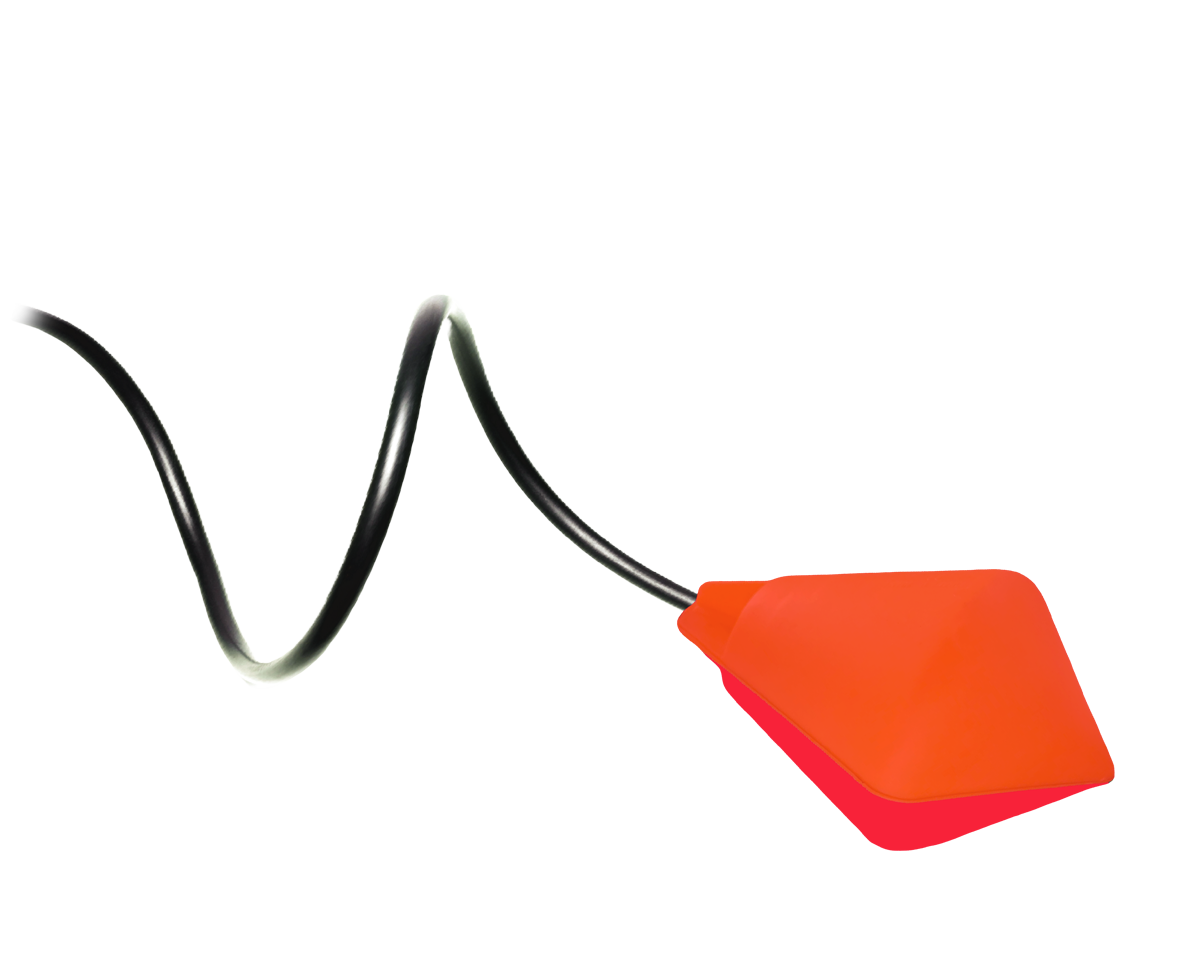

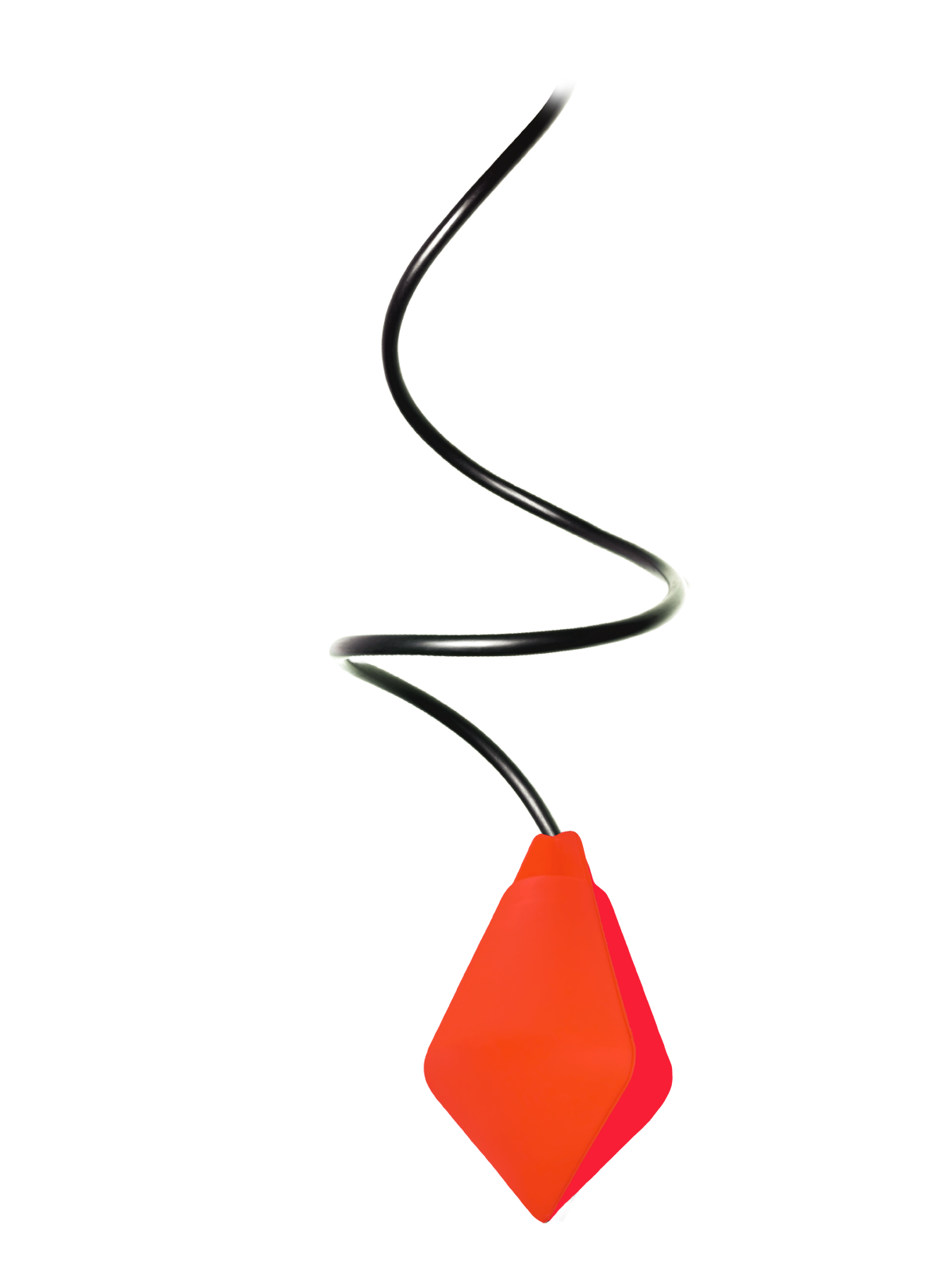

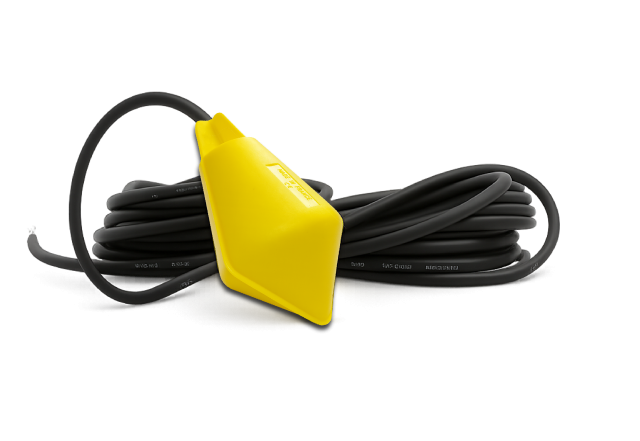

El SOBA S es un regulador de nivel con activación vertical, especialmente diseñado para aplicaciones en espacios reducidos donde los flotadores tradicionales no disponen de suficiente espacio para bascular.
El interruptor de nivel es adecuado para AGUAS CLARAS Y RESIDUALES para el control automático de bombas.
Ofrece una gran flexibilidad de instalación, permitiendo al usuario definir libremente los niveles de activación mínimo y máximo posicionando el flotador según las necesidades.
A diferencia de los controladores de nivel magnéticos, el regulador de nivel SOBA S funciona de manera fiable incluso en medios cargados de impurezas o depósitos, donde existe riesgo de bloqueo.
Gracias a su diseño especial, el regulador de nivel con flotador SOBA S detecta el nivel de líquido con una inmersión de solo 10 cm. Puede utilizarse tanto como alarma de nivel alto o bajo, para asegurar la seguridad contra sobrellenado o la protección contra marcha en vacío.

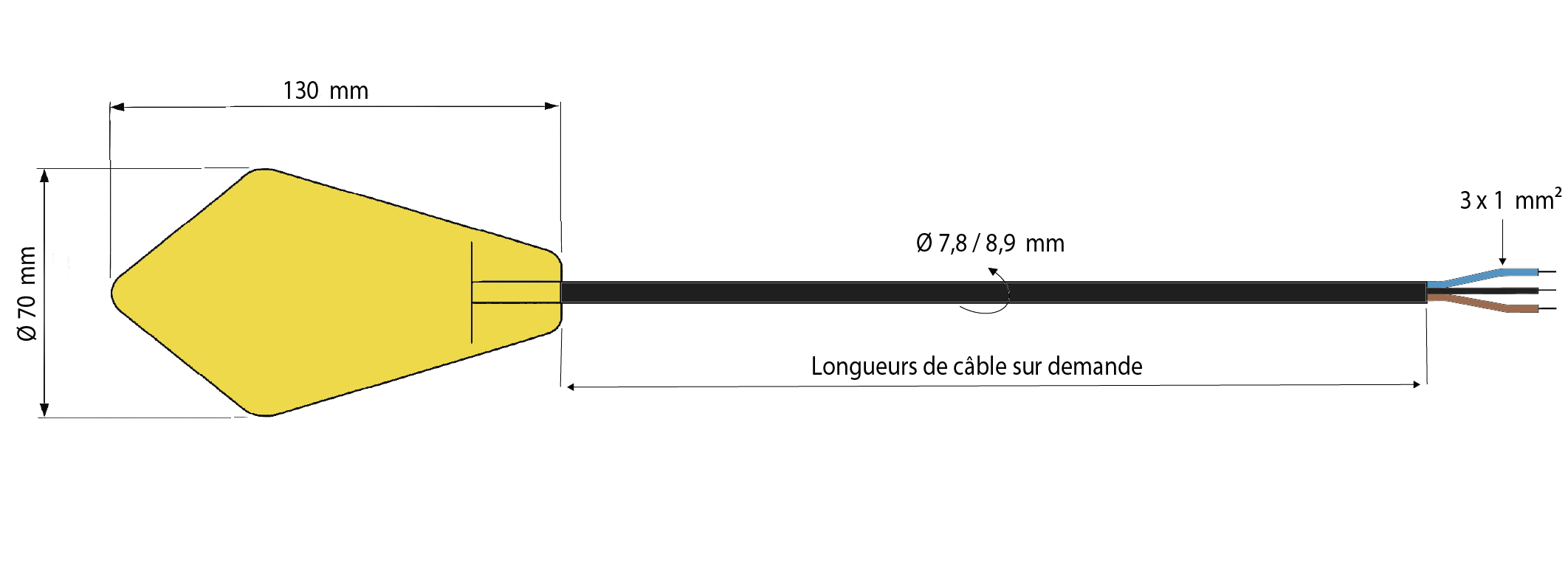

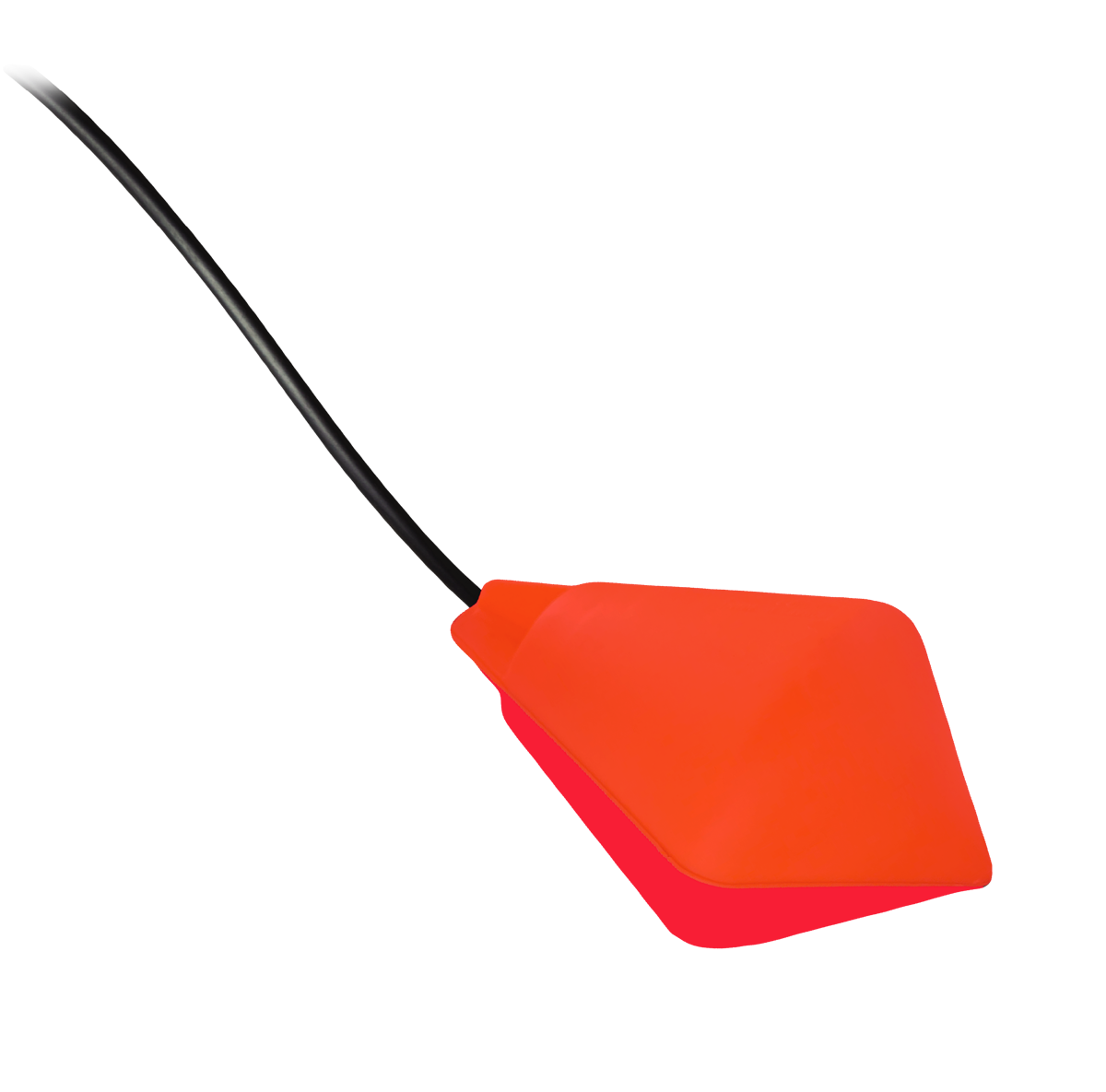

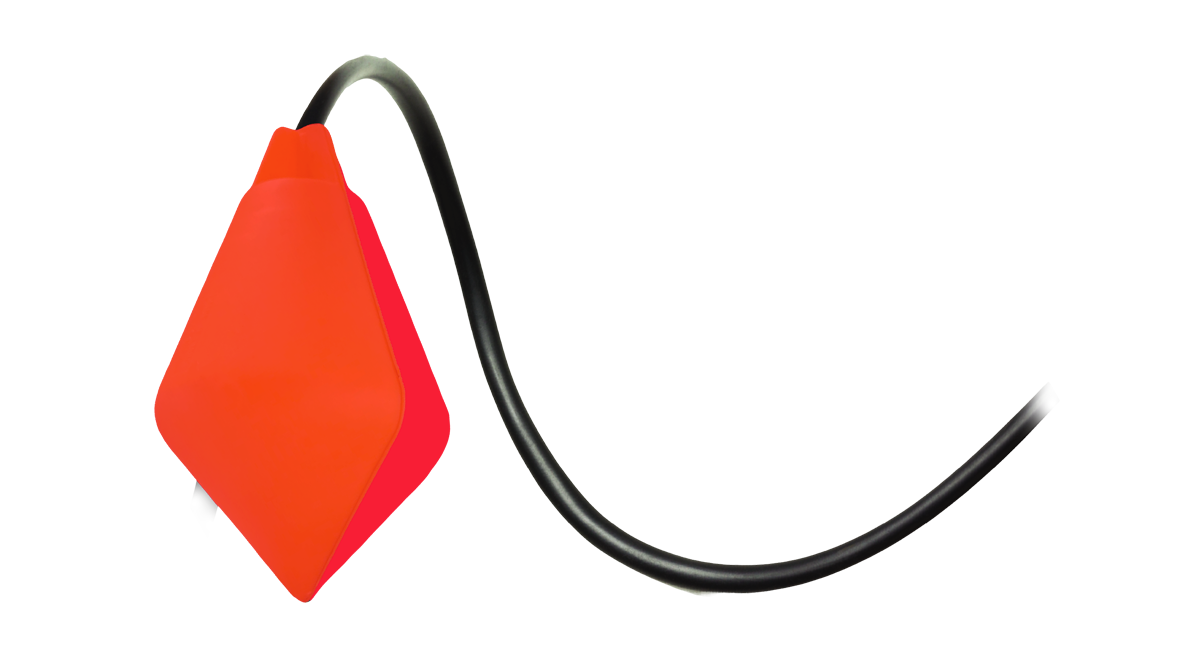

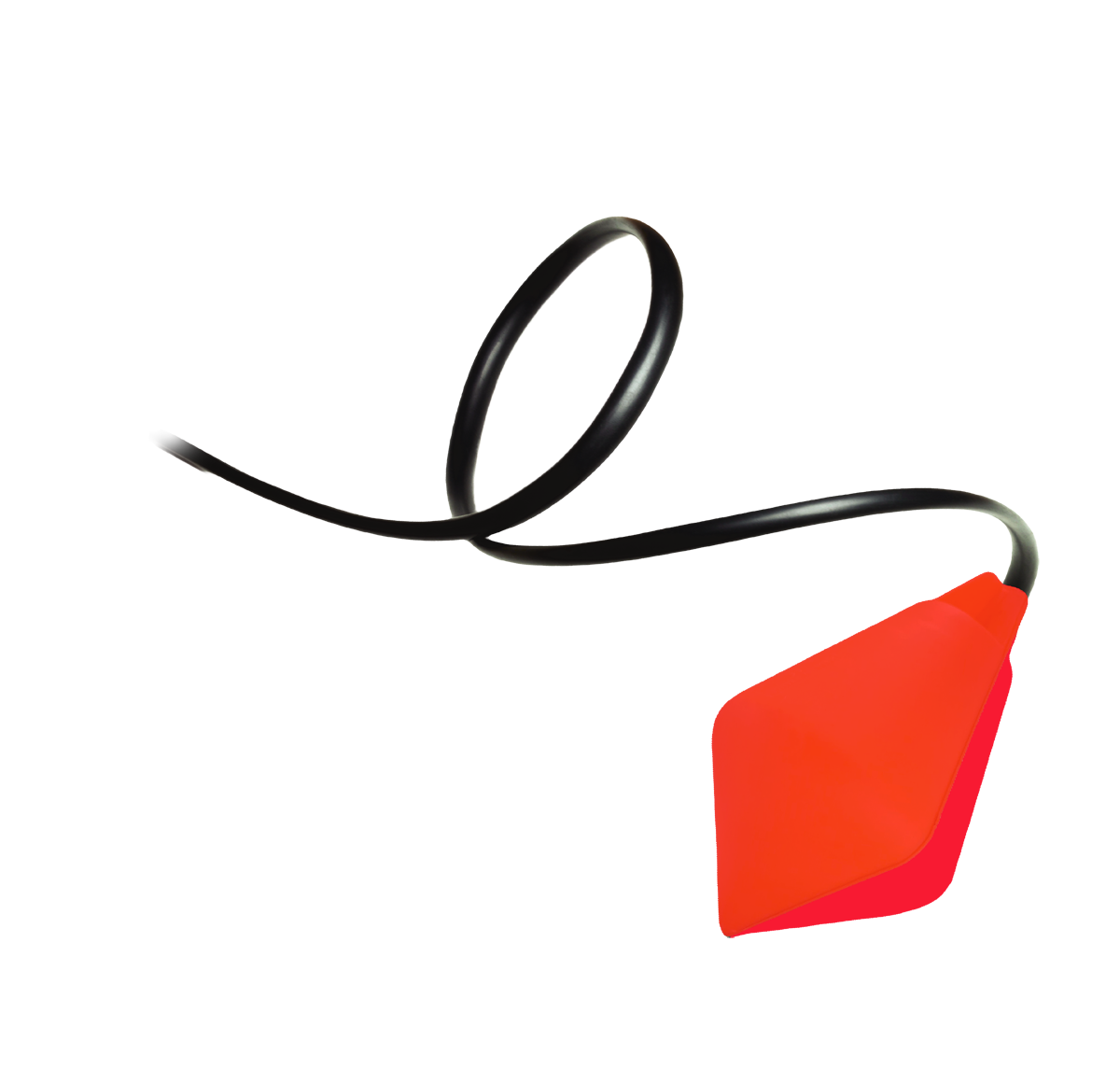

Para entornos más exigentes, el flotador también está disponible en versión de alta resistencia - SOBA S HR HY, adaptada a líquidos agresivos.
Diseño y fabricación 100% francesa.
Descargue esta documentación y conserve la información más importante a su alcance.
pdf : 822.60 KB
pdf : 822.60 KB
pdf : 1.61 MB
pdf : 855.13 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

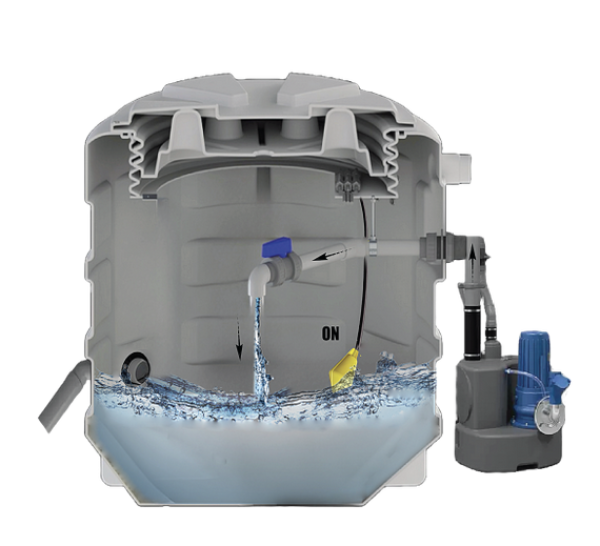

Vaciado o LlenadoEl regulador de nivel SOBA S Speed sube y baja en función del nivel de líquido y cuando el líquido alcanza un cierto nivel en el depósito, el flotador bascula. El interruptor mecánico se abre o se cierra según el modo elegido.
Para ello, el regulador de nivel SOBA S Speed está equipado en serie con un cable de tres conductores (COM, NO, NC) que permite su uso según dos modos de funcionamiento en función del cable predefinido aguas arriba.
|

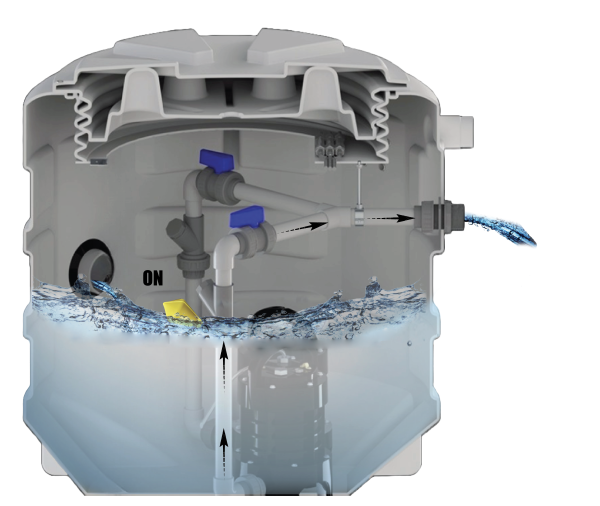

En modo vaciado, el interruptor de nivel acciona el arranque de la bomba en posición alta de protección contra sobrellenado. Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez la cuba vacía, el interruptor de nivel corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.
El circuito eléctrico en el interior del interruptor de nivel se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.

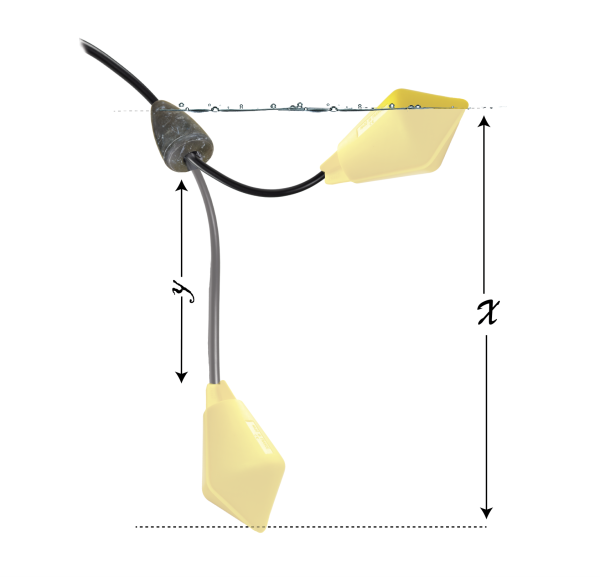

Posicionamiento del lastreEl accionamiento de la boya de nivel (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero sobre todo en función del posicionamiento del lastre o punto de fijación. En efecto, la longitud del cable entre el contrapeso y el interruptor de flotador determina la cantidad de líquido que sube o baja para llevar al interruptor de flotador y cambiar de estado. |
Tiene la posibilidad de ajustar el contrapeso en el cable del aparato. Así, cuanto mayor sea la distancia entre el lastre y el flotador, mayor será la diferencia de nivel, y mayor será el ángulo de conmutación.
Esto permite al flotador adaptarse a eventuales turbulencias en el líquido pero también al flotador trabajar en una amplia gama de densidades.
A continuación se muestran valores dados a título indicativo para el BIP STOP con una longitud de cable mínima y máxima para asegurar un funcionamiento correcto:
Valor mín. Y = 10cm > X ≈ 30-35 CM
Valor máx. Y = 30cm > X ≈ 60-65 CM
Para ajustar el lastre en el cable, basta con tirar del lastre de plástico o resina para desengancharlo de la abrazadera de apriete o junta tórica. A continuación, deslice la abrazadera de apriete/junta tórica hasta el lugar deseado y vuelva a colocar el lastre encima, de modo que el peso quede bloqueado en el cable.
|
Fijación del flotadorLa boya de nivel puede suspenderse mediante la vaina del cable, utilizando el accesorio de fijación de cable (FIXCAB), que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en cualquier momento. Atención al uso de collares u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar agua en el interior de la boya de nivel por capilaridad.
|
Conexión eléctricaEn espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y estar correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden alargarse con un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que desee para evitar empalmes que perjudicarían su funcionamiento. |
Accesorio de fijación muy recomendado para todos los flotadores suspendidos.
Toma multifunción ideal para el control de bombas.
Lastres ajustables indispensables para el buen funcionamiento de los flotadores.
el lastre clip puede instalarse en cualquier momento
Para definir mejor la boya de nivel adaptada a su necesidad, ATMI ofrece una amplia gama de interruptores de nivel para líquidos y sólidos en diversas aplicaciones.
