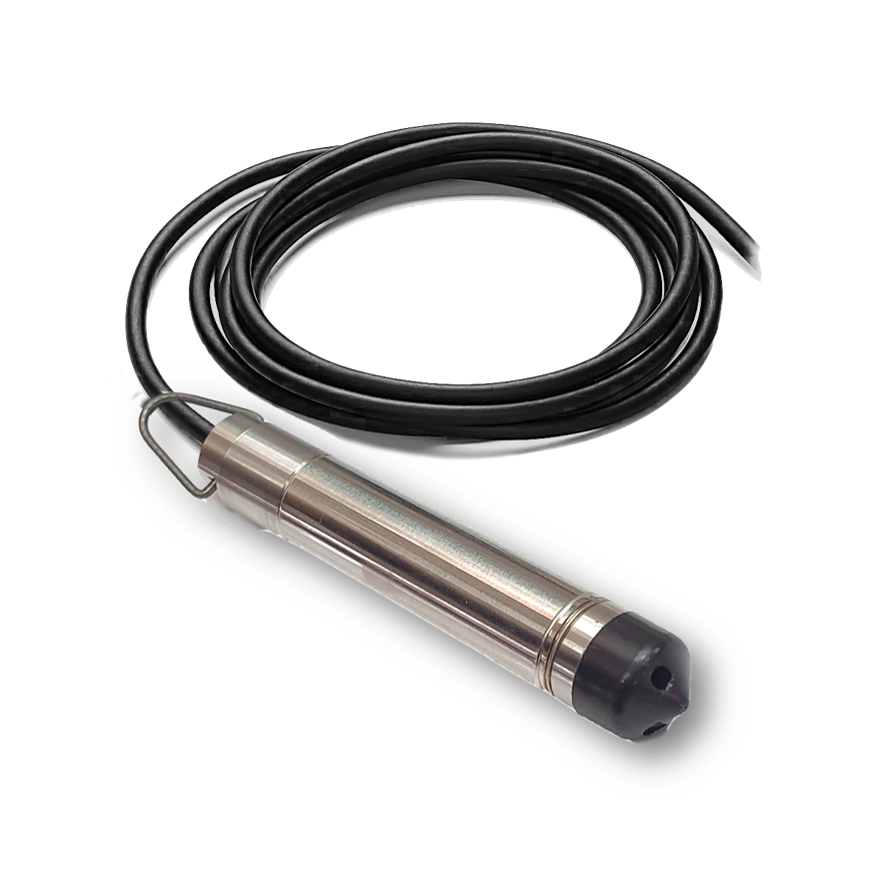

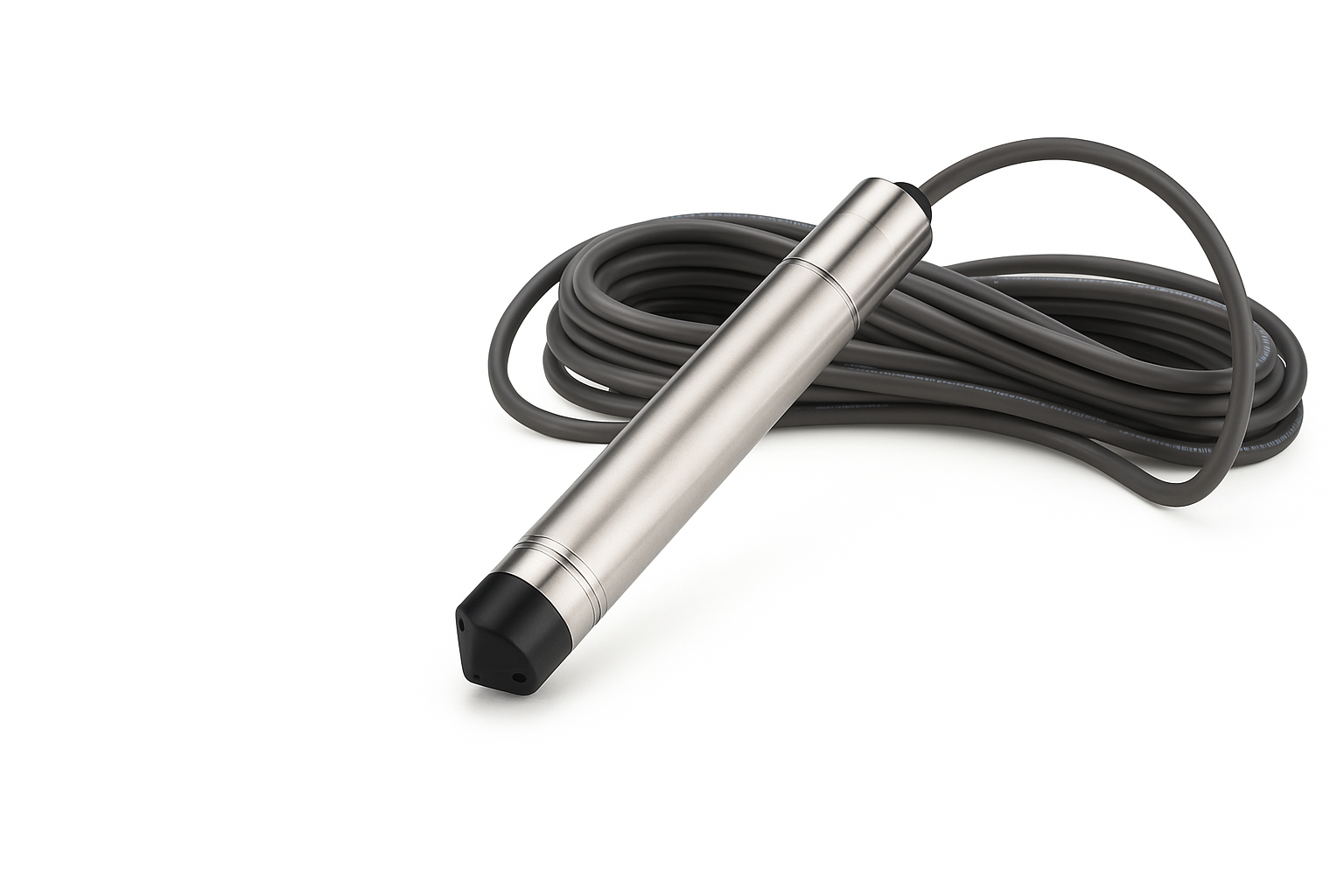

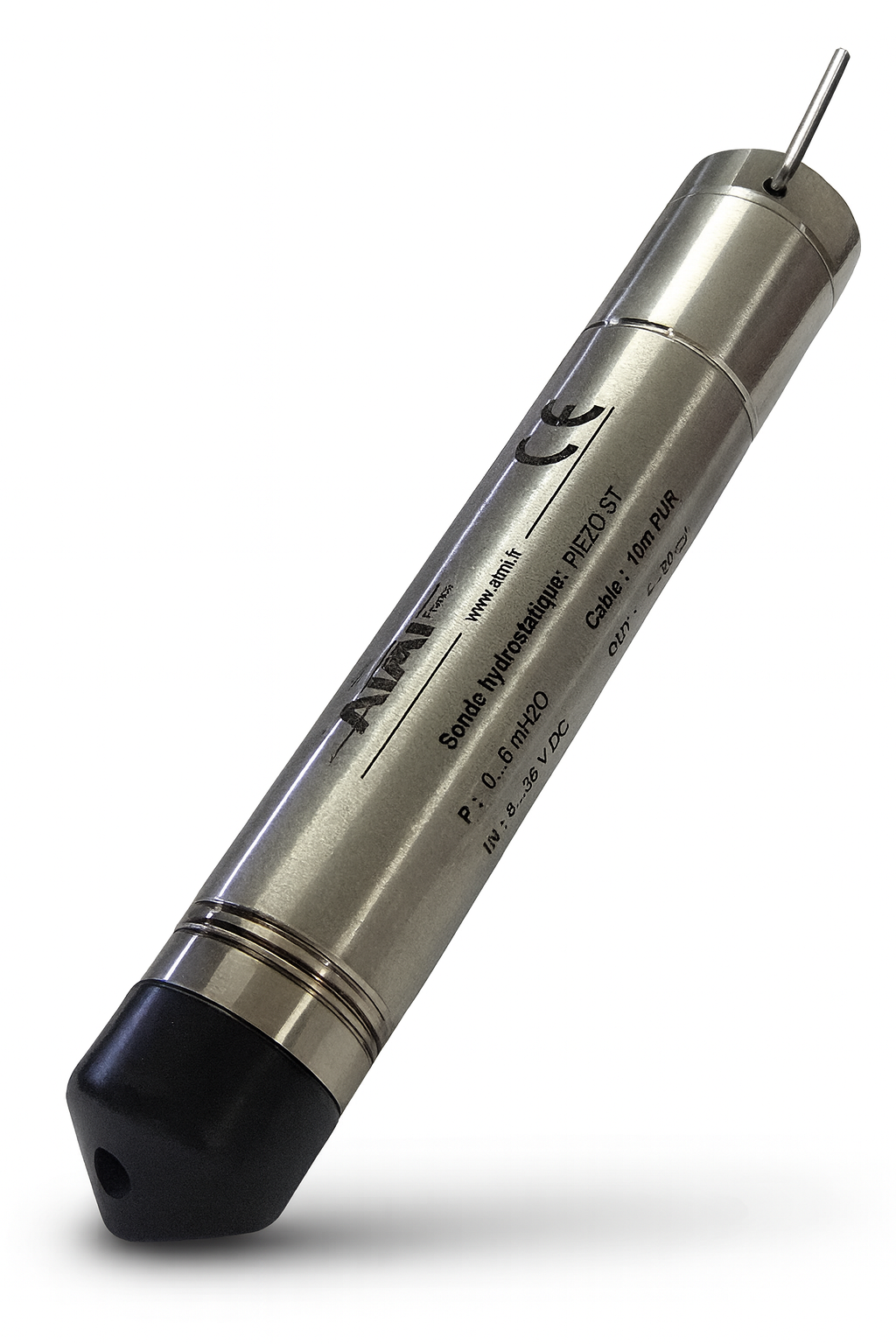

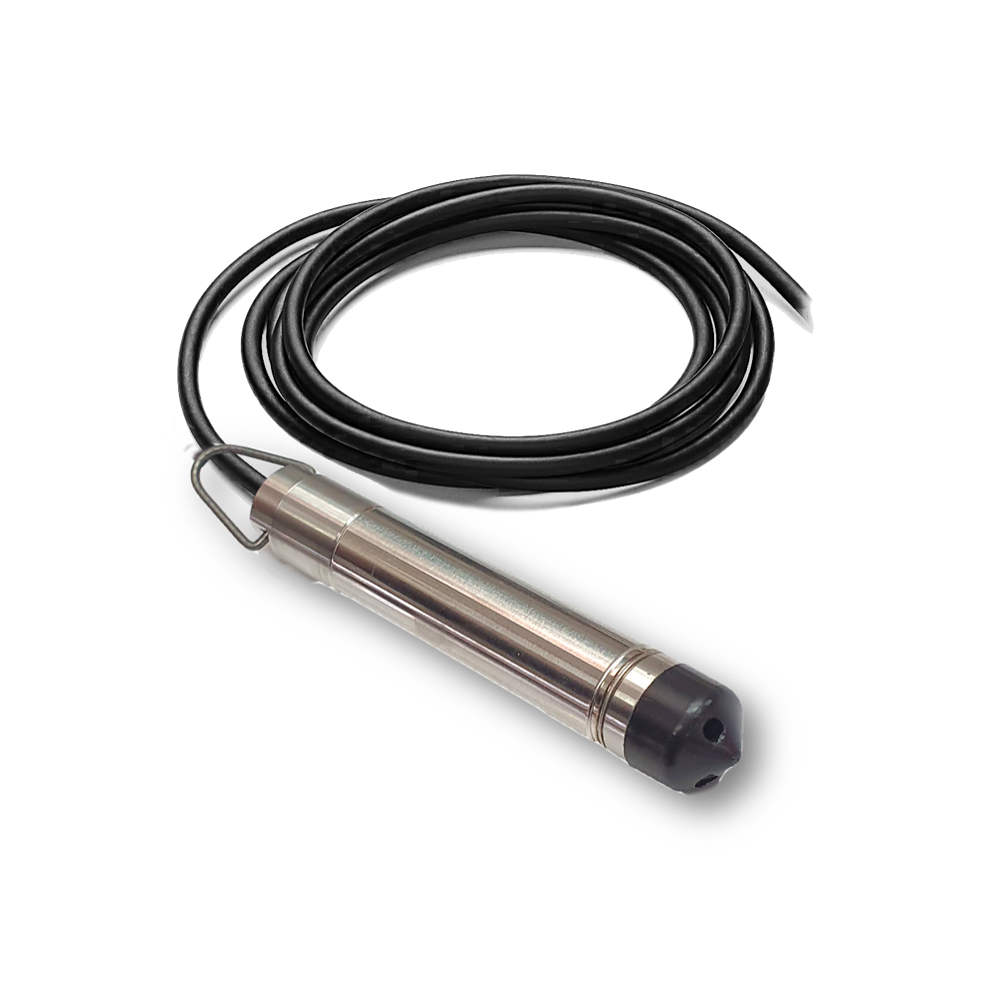

La sonda piezométrica PIEZO ST permite vigilar el nivel de agua en continuo en pozos, ríos, lagos y acuíferos. La sonda hidrostática PIEZO ST también se utiliza para la automatización de bombas mediante un relé de control.
La sonda piezométrica PIEZO ST está compuesta por una célula piezorresistiva que mide la presión hidrostática que es directamente proporcional a la profundidad del agua. Los datos de presión se convierten luego en señal eléctrica mediante tecnología piezorresistiva y se acondicionan en bucle 4-20mA
La vigilancia precisa del nivel de agua es esencial en numerosos ámbitos, tales como la gestión de recursos hídricos, la agricultura, la ingeniería ambiental y la construcción.
Descargue esta documentación y conserve la información más importante a mano.
pdf : 268.04 KB
|
|
"Instale, sumerja, mida: La precisión en el corazón de sus instalaciones"Una sonda piezométrica es un instrumento utilizado para medir el nivel piezométrico de un acuífero o de un depósito, es decir, la presión del agua expresada en altura de columna de agua transformando la presión hidrostática de la columna de agua en una señal eléctrica. La sonda piezométrica se coloca en el fondo de una perforación, un pozo o un depósito, sumergida en el agua. La sonda piezométrica contiene un sensor de presión piezorresistivo que mide la presión ejercida por la columna de agua situada por encima de la sonda. El sensor piezorresistivo convierte esta presión en una señal eléctrica (en mA, V o mediante una comunicación digital). Esta señal es proporcional a la altura de agua. La señal se envía a una caja o a un registrador. Se obtiene entonces directamente el nivel piezométrico (respecto al suelo o a una cota de referencia).
|
Fijación de la sondaLa sonda piezométrica puede suspenderse mediante la funda del cable, utilizando un soporte, el accesorio de fijación de cable (FIXCAB), que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en cualquier momento. Si la sonda piezométrica se retira frecuentemente o corre riesgo de engancharse, se recomienda utilizar un cable inox de soporte con argolla para levantar la sonda. Cuidado con la utilización de abrazaderas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar el agua al interior de la boya de nivel por capilaridad.
|
Conexión eléctricaLa conexión eléctrica debe colocarse en una caja no hermética (la presión interna de la caja debe ser igual a la presión atmosférica), impidiendo así que el agua u otros contaminantes penetren en el capilar. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil de la sonda. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden alargarse mediante un cable de señal estándar. Equipamos nuestros flotadores de boya de nivel con la longitud de cable que usted desee para evitar empalmes que perjudicarían su funcionamiento.
|

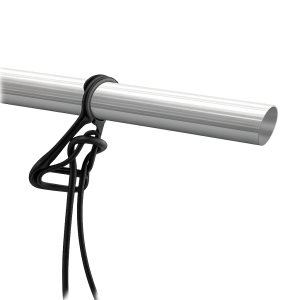

Accesorio de fijación vivamente aconsejado para todos los flotadores suspendidos.

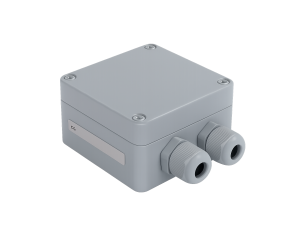

La caja de conexión está destinada a la prolongación del cable de alimentación de la sonda hidrostática con un cable de señal estándar.
El pararrayos está diseñado para proporcionar una protección contra sobretensiones para los transmisores de medición y los aparatos auxiliares.
|
