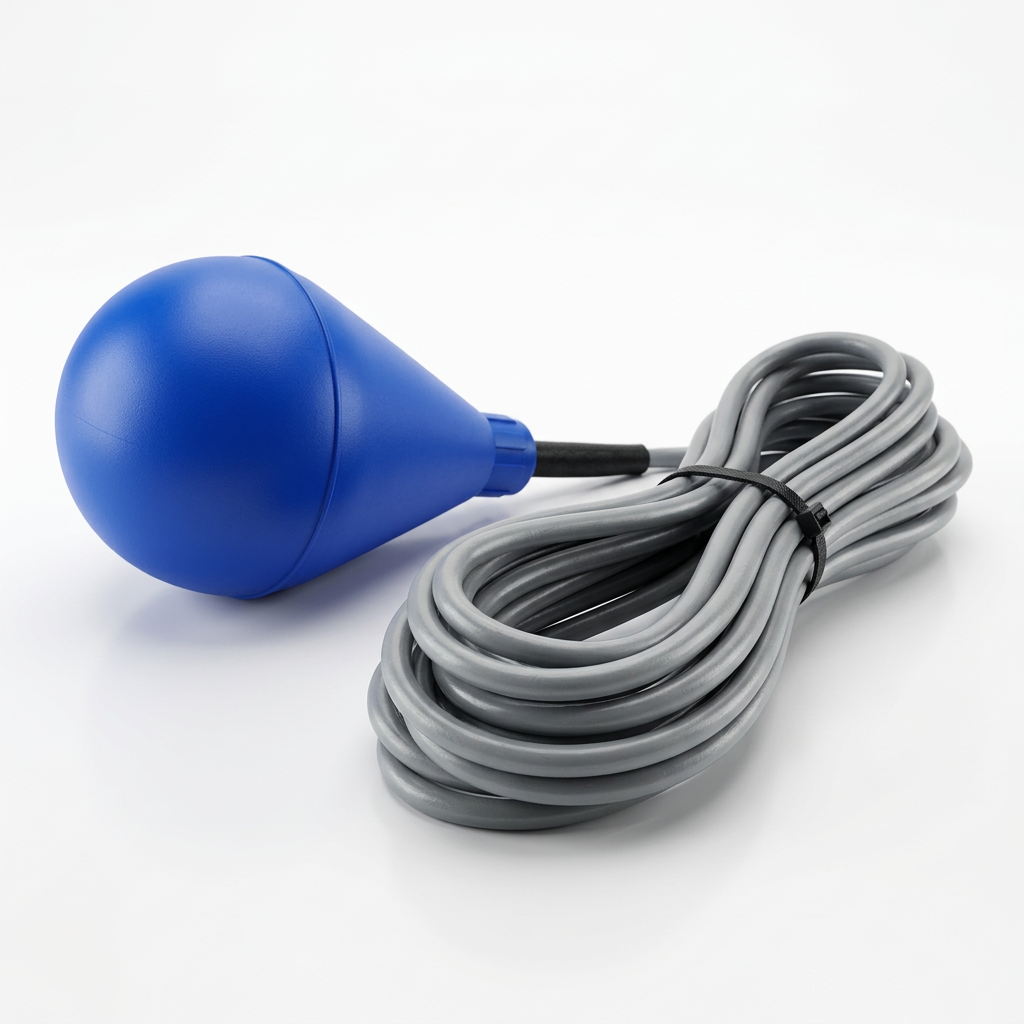

Regulador de nivel con lastre interno para aguas residuales

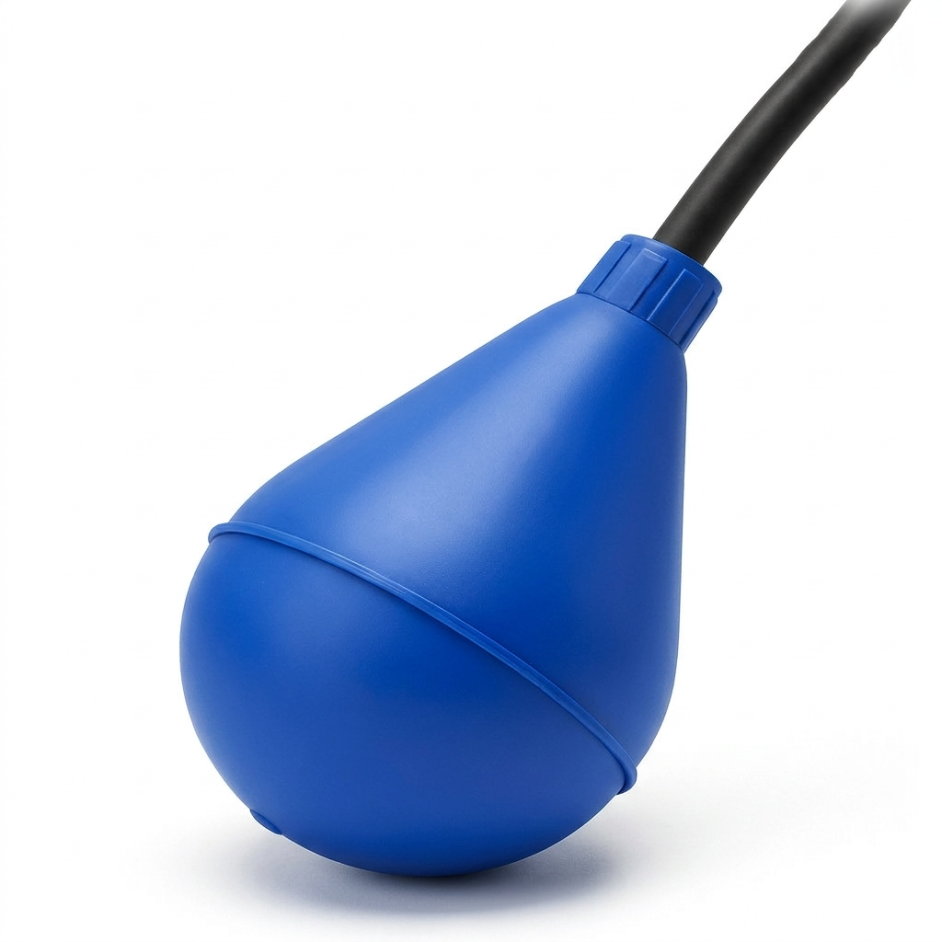

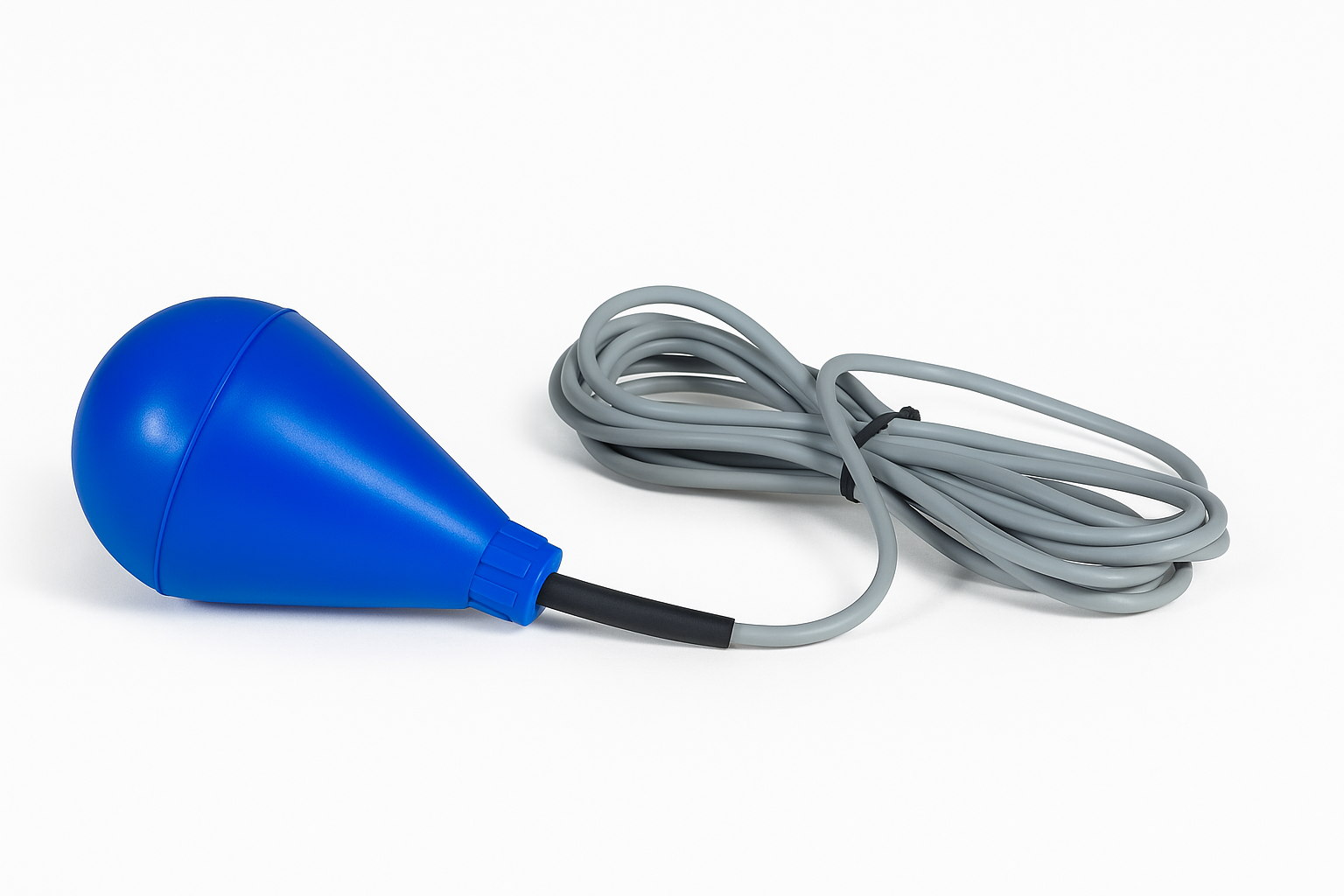

El regulador de nivel con lastre interno AQUA XL es una boya de nivel con lastre interior. Ofrece una solución eficaz y económica para el control automático de bombas o dispositivos de alarma en la mayoría de aplicaciones de bombeo: aguas residuales, tratamiento de aguas residuales, estación elevadora.
El regulador de nivel con lastre interno AQUA XL también está diseñado para atravesar las capas de grasas que pueden formarse en la superficie de los líquidos, garantizando un funcionamiento estable y duradero.

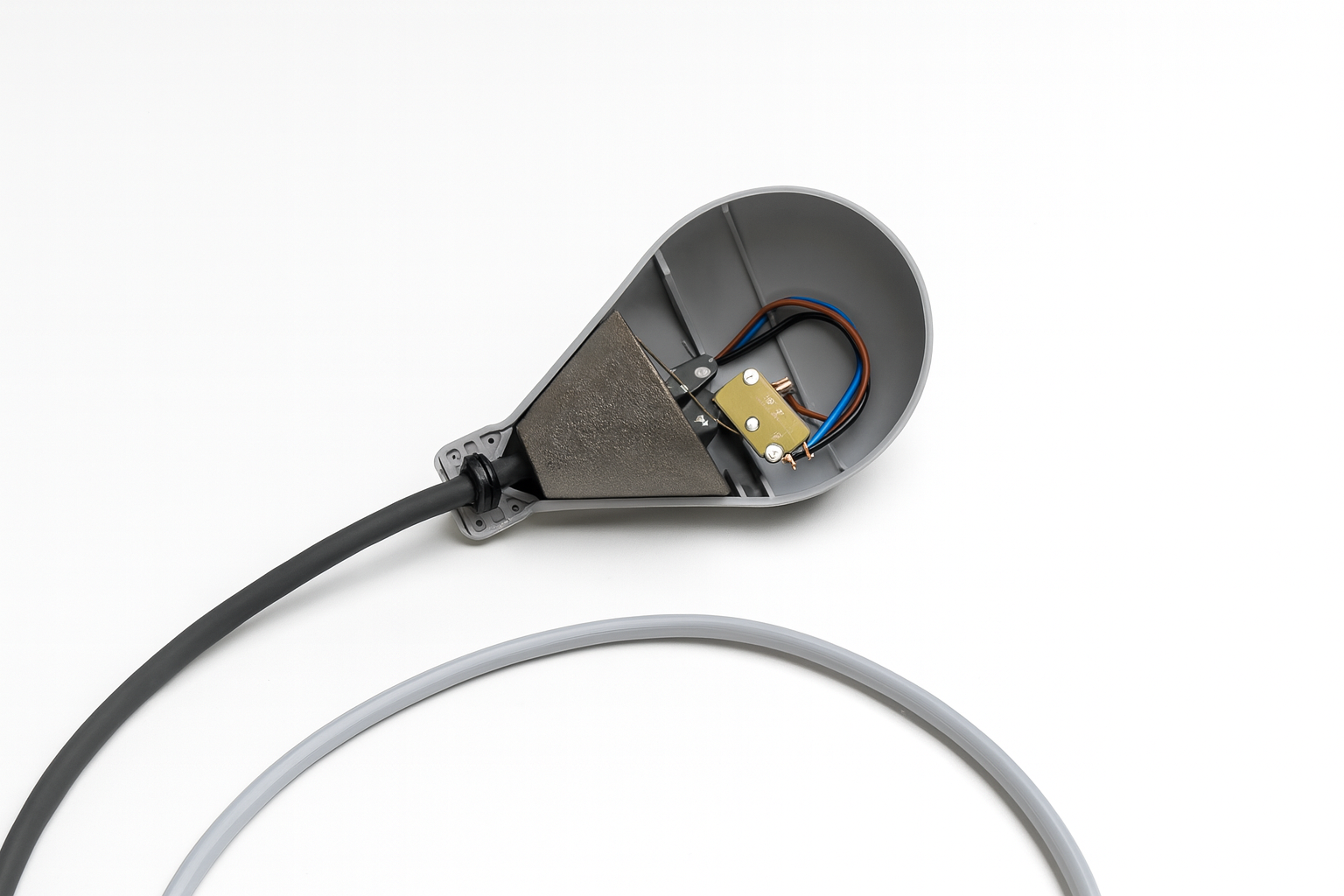

Cuando el nivel del líquido alcanza el flotador, este bascula y activa el contacto interno, permitiendo así el arranque o paro de una bomba, o la activación de una alarma según el montaje elegido.
Gracias a su pequeño ángulo de activación, el regulador de nivel AQUA XL asegura una detección precisa del nivel y puede utilizarse tanto en alarma alta como en alarma baja.

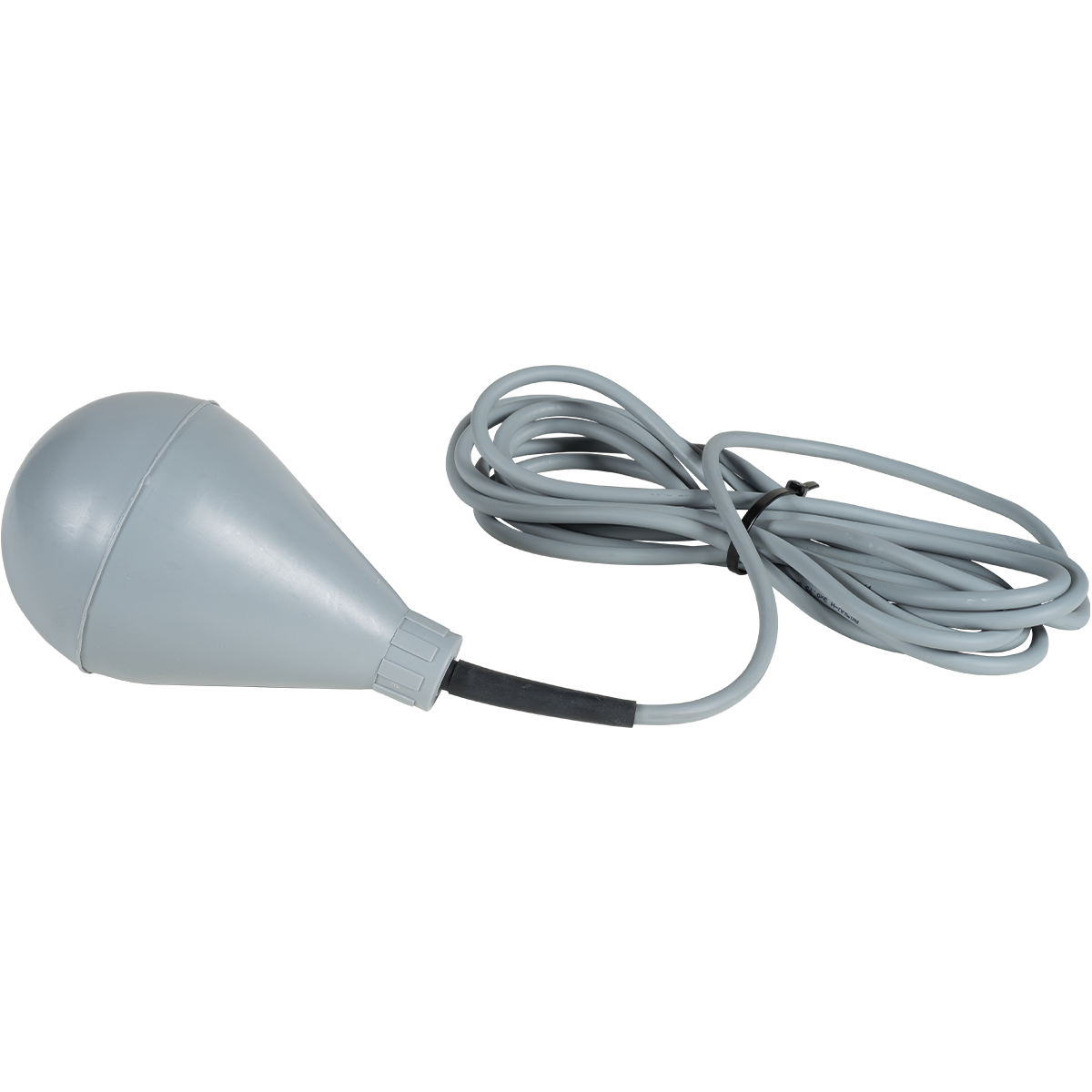

El regulador de nivel AQUA XL existe también en versión compacta, especialmente adaptada a instalaciones de espacio reducido: descubra el regulador de nivel AQUA MEDIUM.
⚠️ Atención: debido a su diseño, el regulador de nivel con lastre interno AQUA XL no se recomienda para líquidos agitados. En este caso, privilegie los interruptores de nivel de la gama BIP STOP / BIP AT.
Diseño 100% frances.
No espere mas: Mantenga el control de su nivel de agua con una solución al alcance de un clic.
Descargue esta documentación y conserve la información mas importante a mano.
pdf : 495.39 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

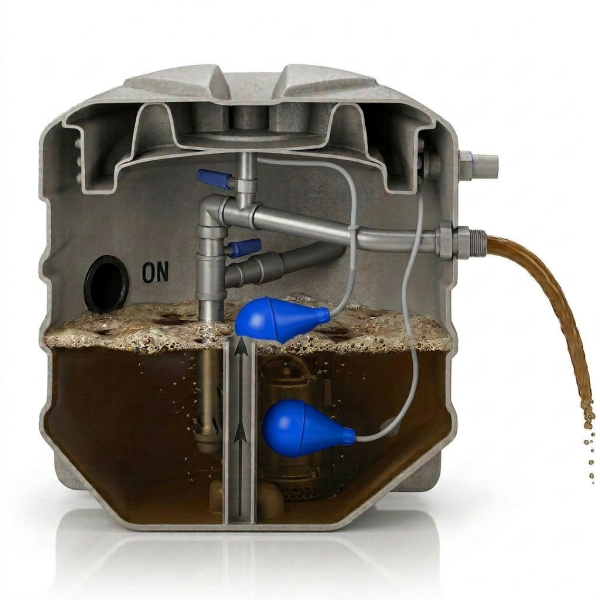

Vaciado o LlenadoEl regulador de nivel con lastre interno AQUA XL sube y baja en función del nivel de líquido y cuando el líquido alcanza un determinado nivel en el depósito, el flotador bascula. El interruptor mecánico se abre o se cierra según el modo elegido. Para ello, el regulador de nivel con lastre interno AQUA XL, está equipado en serie con un cable de tres conductores (COM, NO, NC) que permite su uso en dos modos de funcionamiento según el cable predefinido aguas arriba. Utilizado en pareja con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba. |

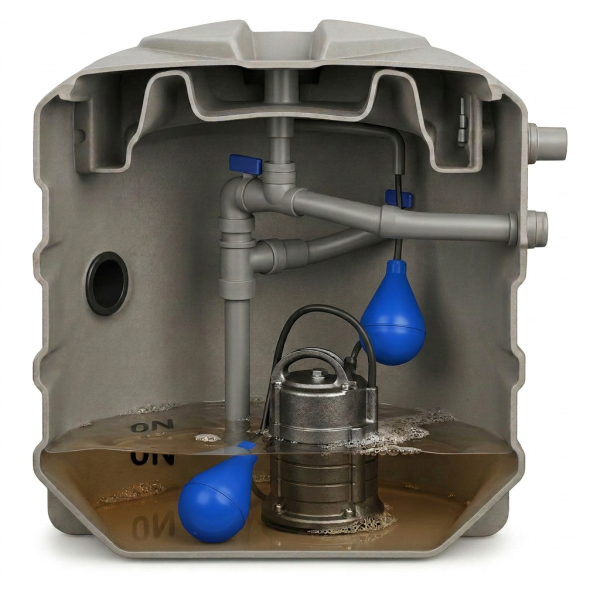

En modo vaciado, el regulador de nivel con lastre interno acciona el arranque de la bomba en posición alta (protección contra sobrellenado). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez vacía la cuba, el regulador de nivel con lastre interno corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.
En modo llenado, el circuito eléctrico en el interior del regulador de nivel con lastre interno permanece cerrado (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.
PosicionamientoEl disparo de la boya de nivel con lastre interno (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero no varía en función del punto de fijación. |
Debido a su diseño con contrapeso interno integrado, el flotador no permite ajuste del ángulo de basculamiento, a diferencia de los reguladores de nivel con lastre externo sobre cable.
Por consiguiente, el nivel de disparo permanece constante, independientemente del punto de fijación del cable.
El regulador de nivel con lastre interno AQUA XL permite una detección rápida y precisa en varios niveles gracias a su reducido ángulo de conmutación.

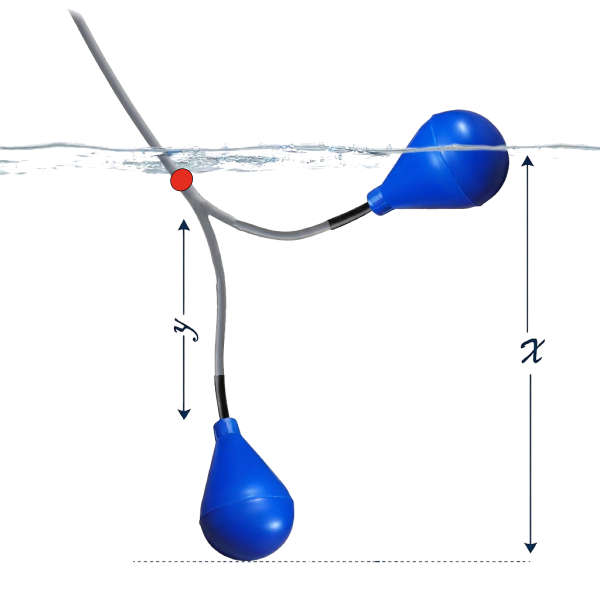

La carrera de conmutación indicativa es la siguiente:
Valor mín. Y = Cualquiera >>> X ? 17-20 CM

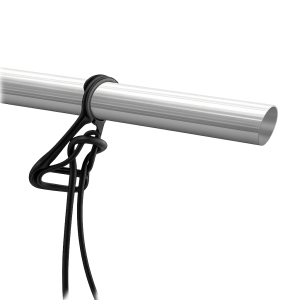

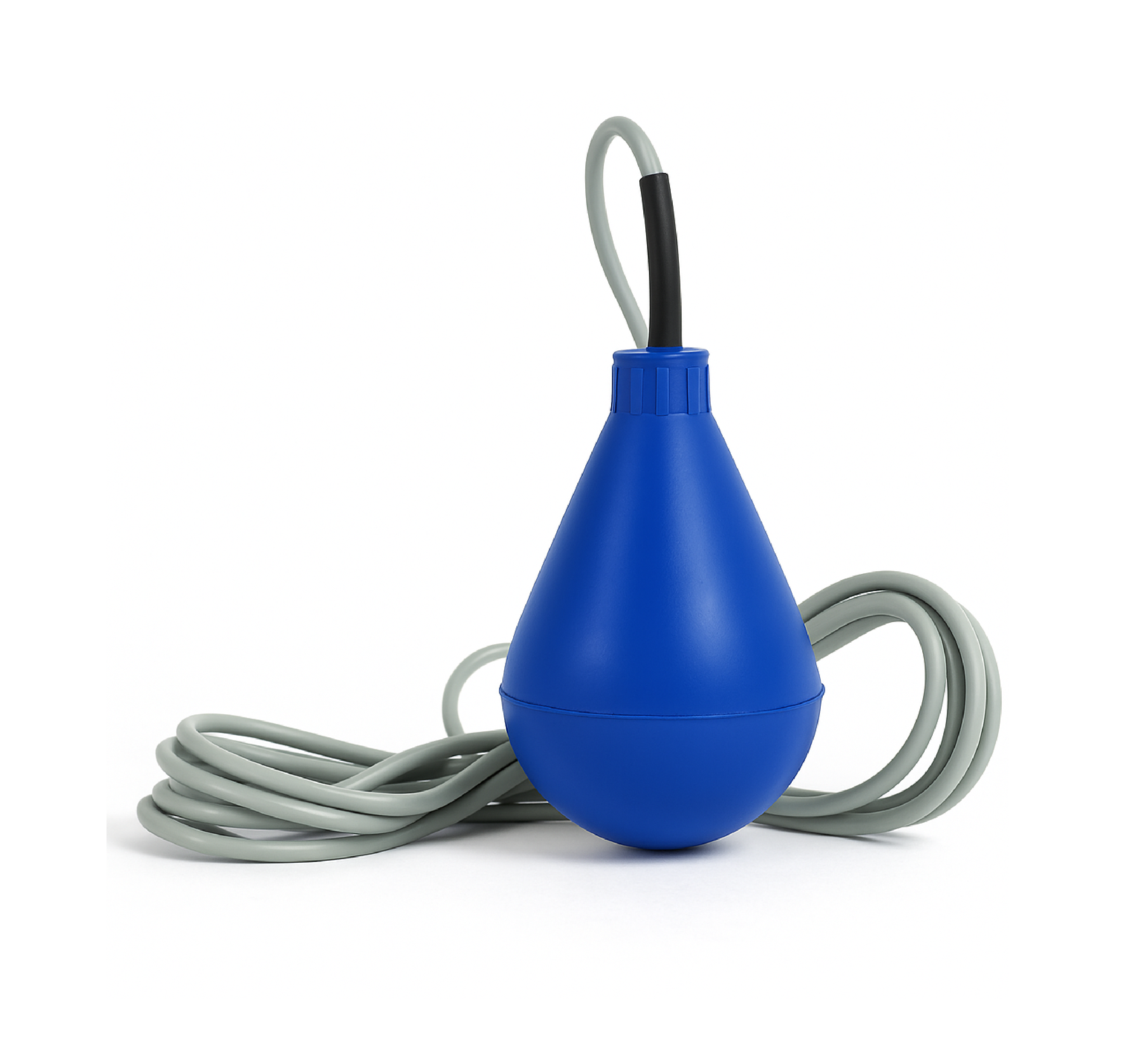

Fijación del flotadorLa boya de nivel puede suspenderse mediante la vaina del cable, utilizando el accesorio de fijación de cable (FIXCAB), que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Atención al uso de abrazaderas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar agua al interior de la boya de nivel por capilaridad.
|

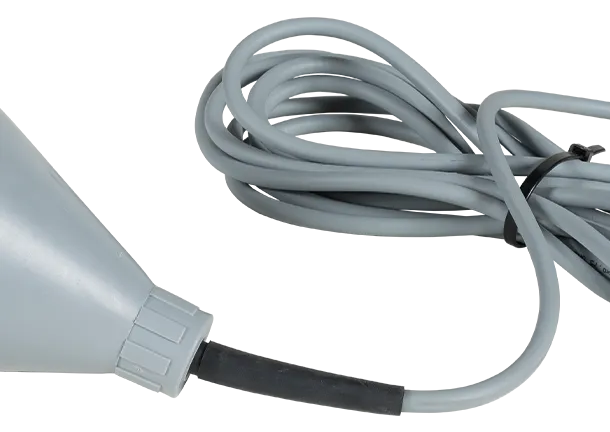

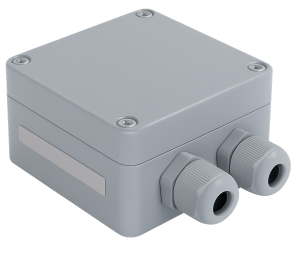

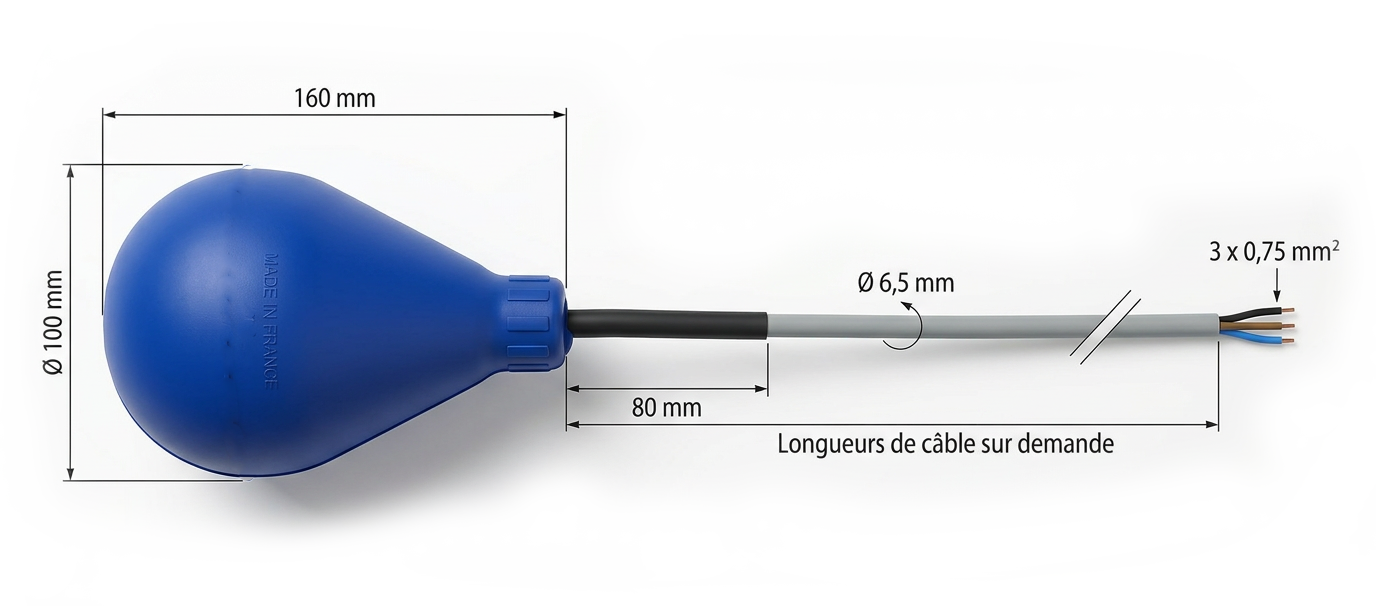

Conexión eléctricaEn espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y estar correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden prolongarse mediante un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que usted desee para evitar empalmes que perjudicarían su funcionamiento.
|
Accesorio de fijación de cable vivamente aconsejado para todos los flotadores suspendidos.
Relé de control de nivel con alarma.
Toma multifunción ideal para el control de bomba.
El lastre clip puede instalarse en cualquier momento.
Con el fin de definir mejor el flotador de boya de nivel adaptado a su necesidad, ATMI propone una amplia gama de interruptores de nivel para líquidos y sólidos en diversas aplicaciones.
