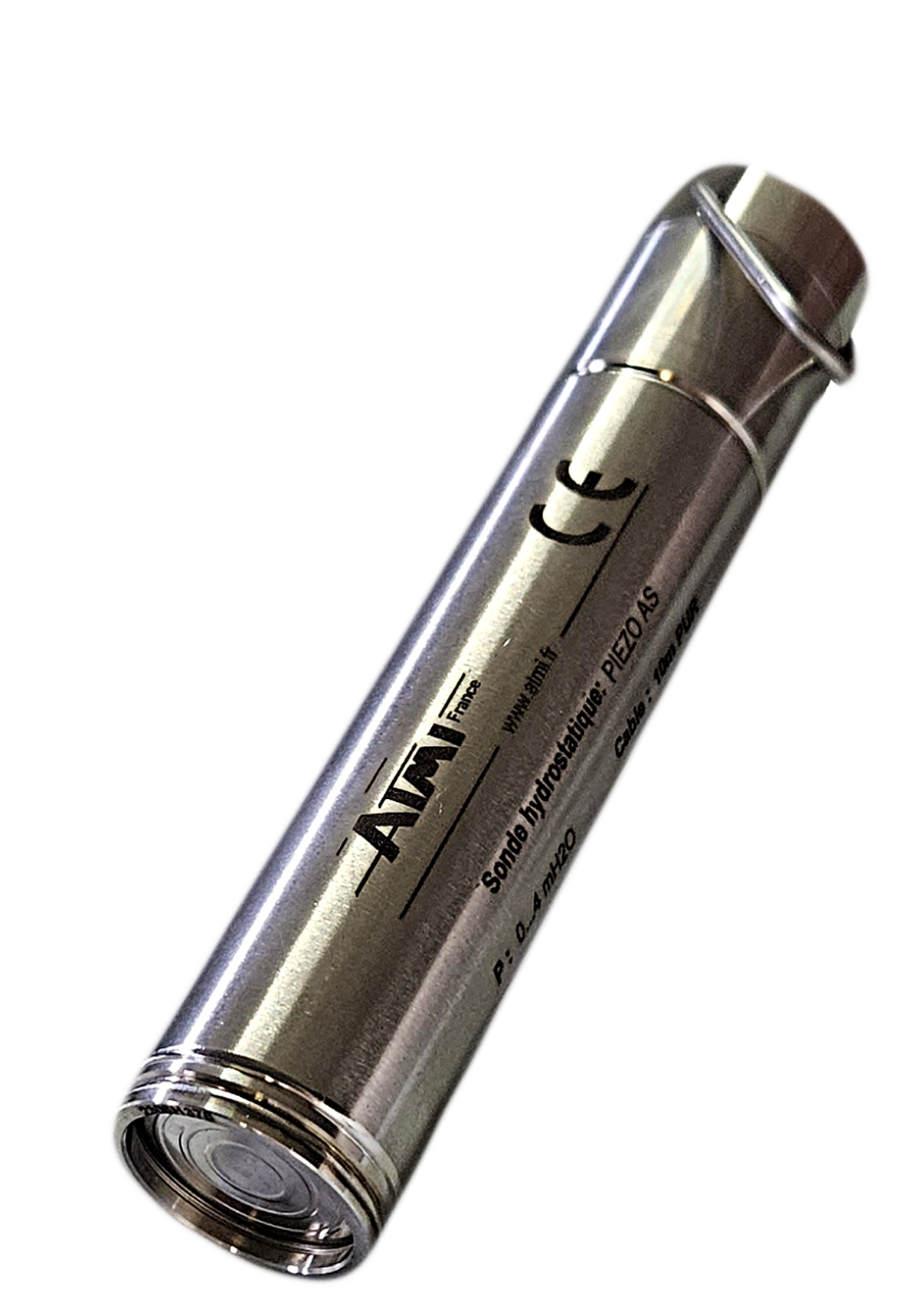

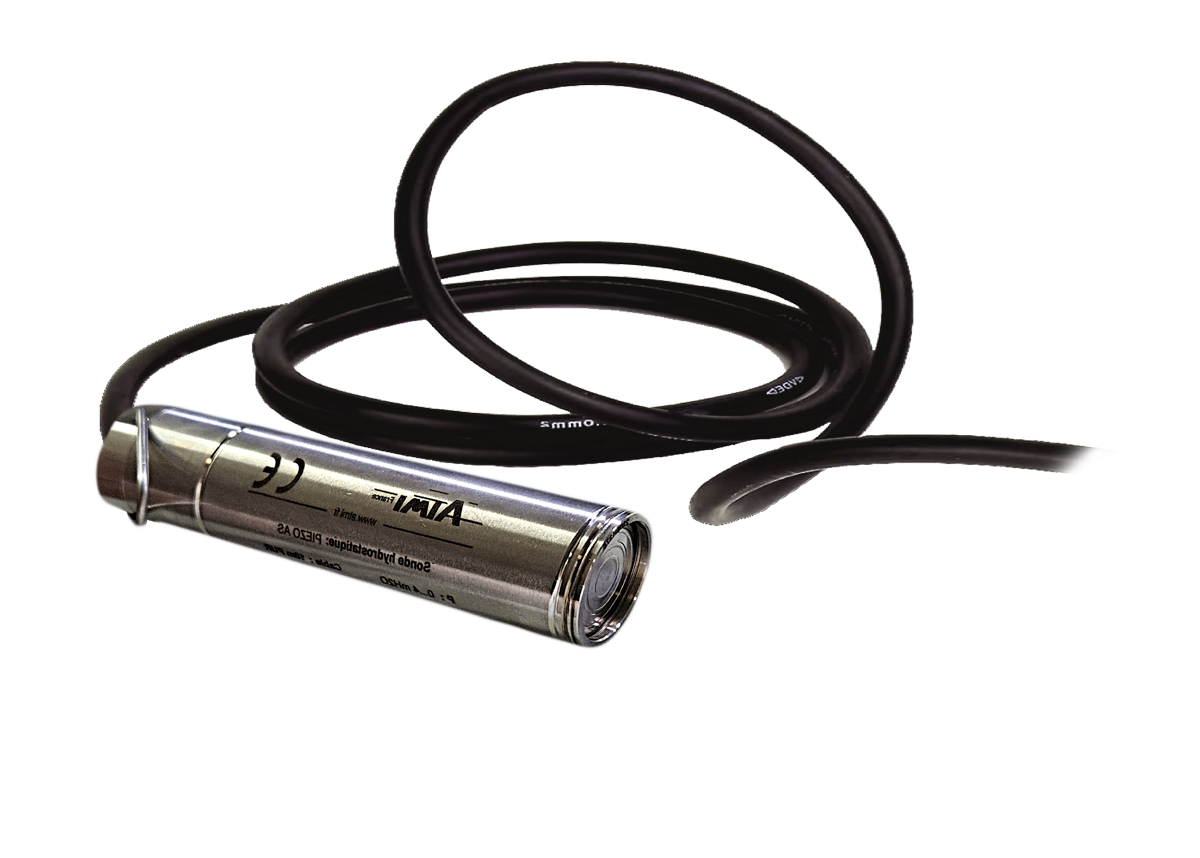

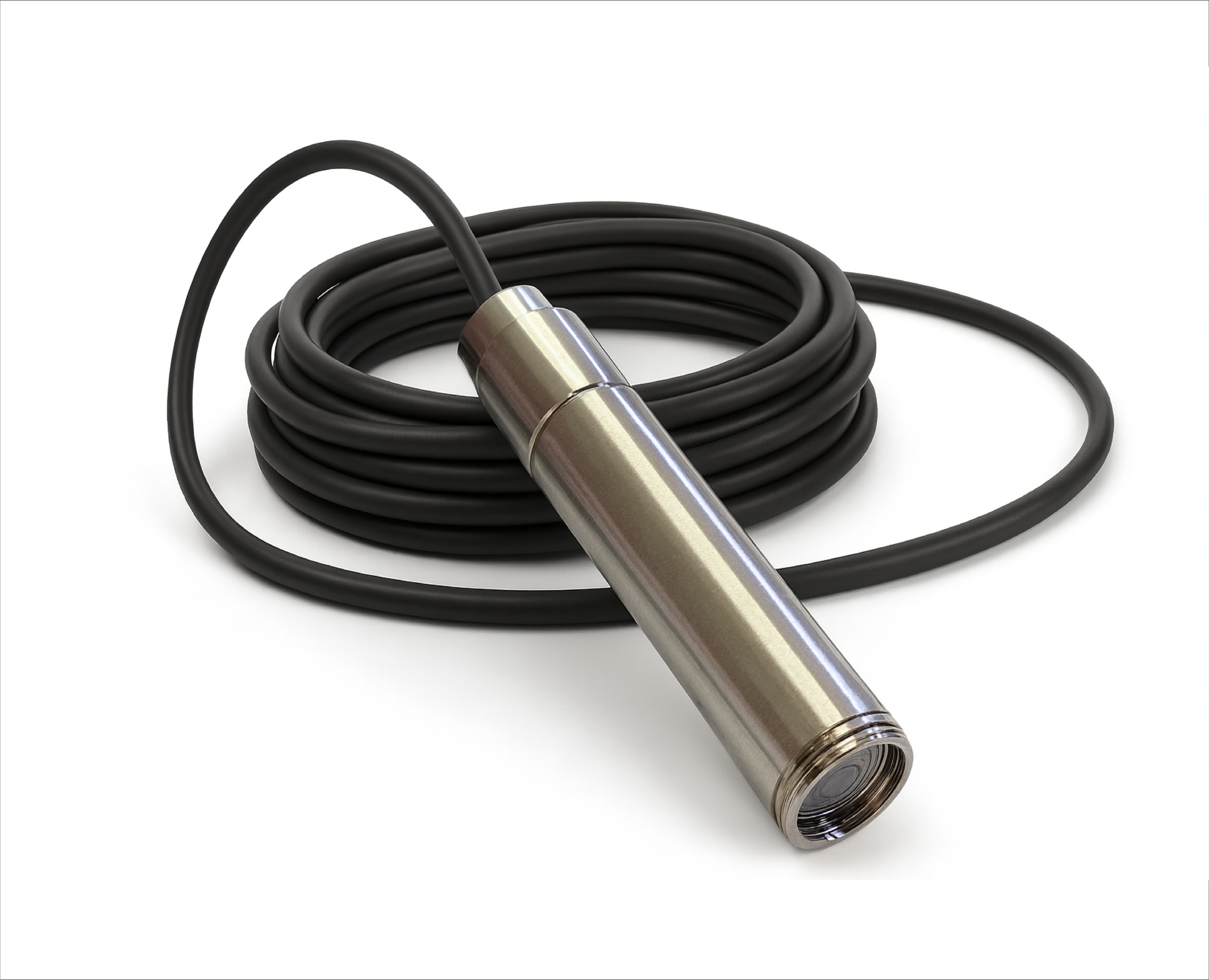

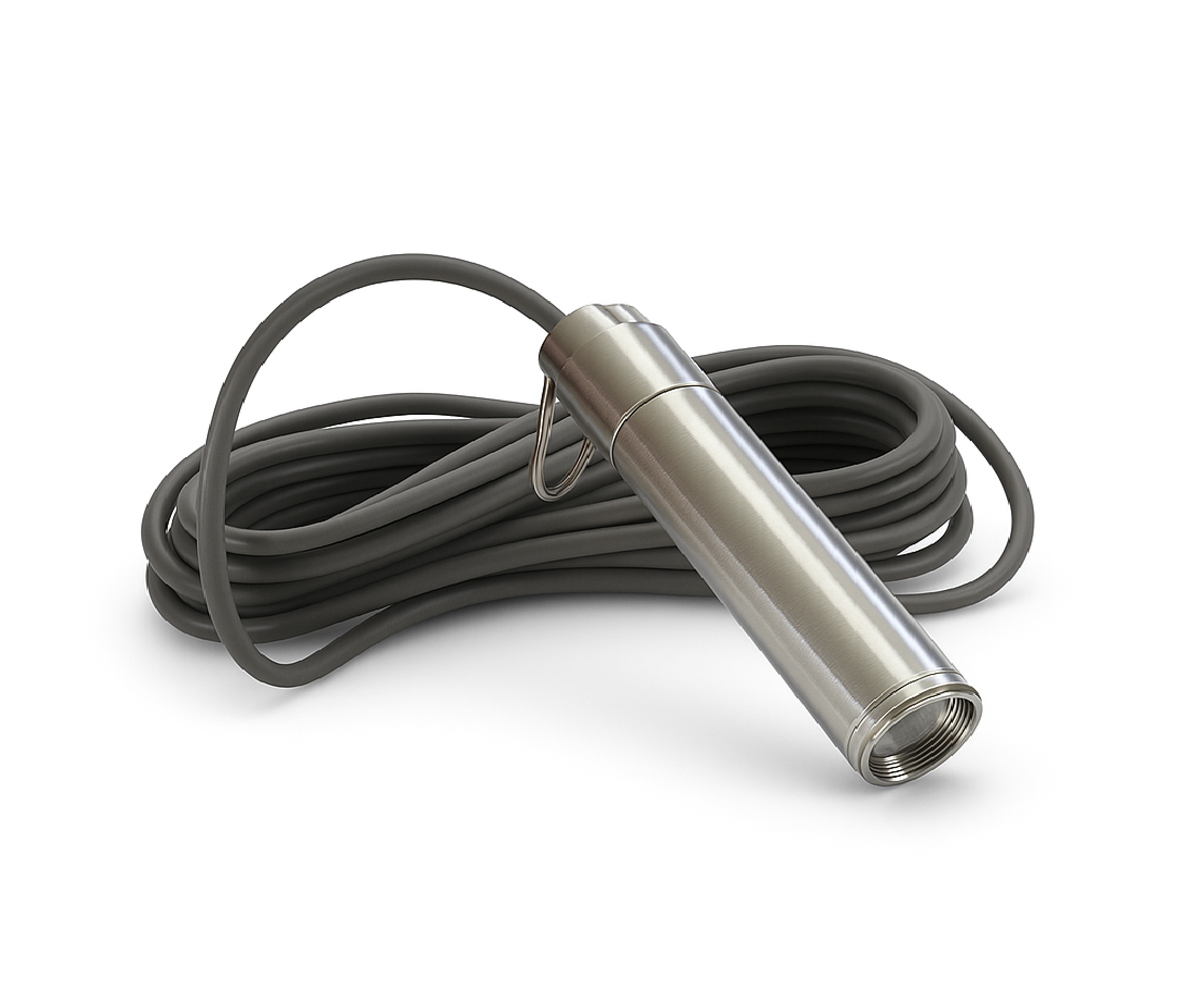

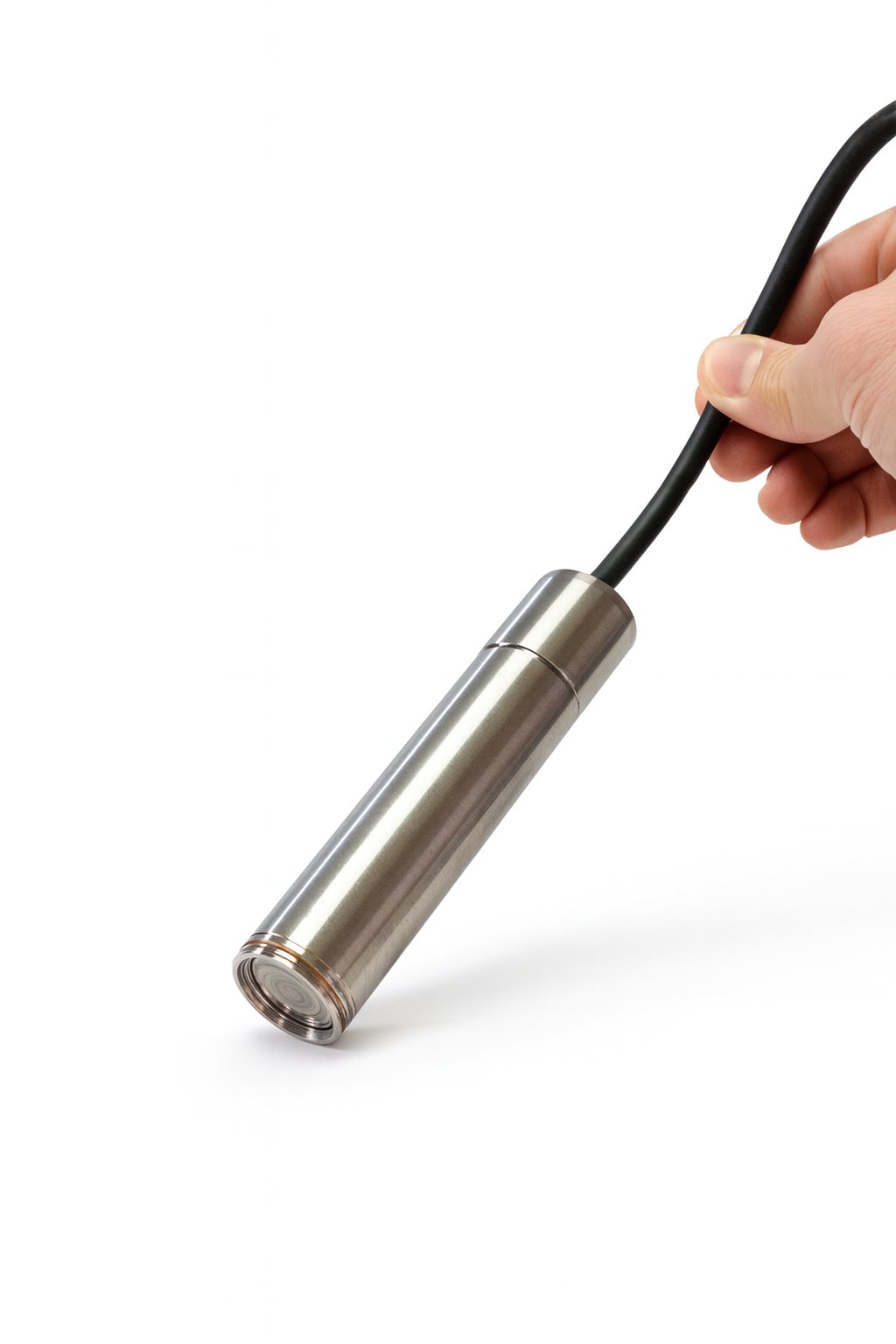

La sonda piezométrica PIEZO AS está diseñada para resistir inmersión prolongada, garantizando fiabilidad y robustez en entornos exigentes de aguas residuales.
La sonda piezométrica permite supervisar los niveles de agua de forma continua en estaciones de bombeo, tratamientos de agua, estación de depuración, estación elevadora. También se utiliza para la automatización de bombas a través de un relé de control.
La sonda piezométrica registra de forma continua el nivel de llenado o vaciado de una cuba, lo que no es posible con una boya de nivel con flotador que únicamente puede detectar la presencia de un líquido en un punto dado.
Está compuesta por una célula piezorresistiva que mide la presión del medio de llenado en el fondo de la cuba y calcula así el nivel de llenado correspondiente. Debido a la gravitación, la presión hidrostática aumenta proporcionalmente al nivel de llenado de la cuba.
Descargue esta documentación y conserve la información más importante a su alcance.
pdf : 554.84 KB
|
|
"Instale, sumerja, mida: La precisión en el corazón de sus instalaciones"Una sonda piezométrica es un instrumento utilizado para medir el nivel piezométrico de una capa freática o de un depósito, es decir, la presión del agua expresada en altura de columna de agua transformando la presión hidrostática de la columna de agua en una señal eléctrica. La sonda piezométrica se coloca en el fondo de una perforación, un pozo o un depósito, sumergida en el agua. La sonda hidrostática contiene un sensor de presión piezorresistivo que mide la presión ejercida por la columna de agua situada por encima de la sonda. El sensor piezorresistivo convierte esta presión en una señal eléctrica (en mA, V o mediante comunicación digital). Esta señal es proporcional a la altura de agua. La señal se envía a una caja o a un registrador. Se obtiene entonces directamente el nivel piezométrico (con respecto al suelo o a una cota de referencia).
|
Fijación de la sondaLa sonda piezométrica puede suspenderse mediante la funda del cable, utilizando un soporte, el accesorio de fijación FIXCAB, que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en cualquier momento. Si la sonda piezométrica se retira frecuentemente o corre el riesgo de engancharse, se recomienda utilizar un cable de soporte de acero inoxidable con ojal para elevar la sonda. Atención al uso de abrazaderas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar agua al interior de la boya de nivel por capilaridad.
|
Conexión eléctricaLa conexión eléctrica debe colocarse en una caja no hermética (la presión interna de la caja debe ser igual a la presión atmosférica), impidiendo así que el agua u otros contaminantes penetren en el capilar. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil de la sonda. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden alargarse mediante un cable de señal estándar. Equipamos nuestros flotadores de nivel con la longitud de cable que desee para evitar conexiones que perjudicarían su funcionamiento.
|

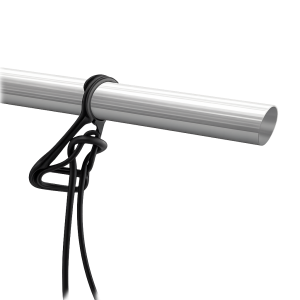

Accesorio de fijación de cable (FIXCAB) muy recomendado para todos los flotadores suspendidos.
La caja de conexión está destinada a la prolongación del cable de alimentación de la sonda hidrostática con un cable de señal estándar.
El pararrayos está diseñado para proporcionar protección contra sobretensiones para los transmisores de medición y los dispositivos auxiliares.
|
Para definir mejor el flotador de boya de nivel adaptado a su necesidad, ATMI propone una amplia gama de interruptores de nivel para líquidos y sólidos en diversas aplicaciones.
