Interruptor de nivel con flotador

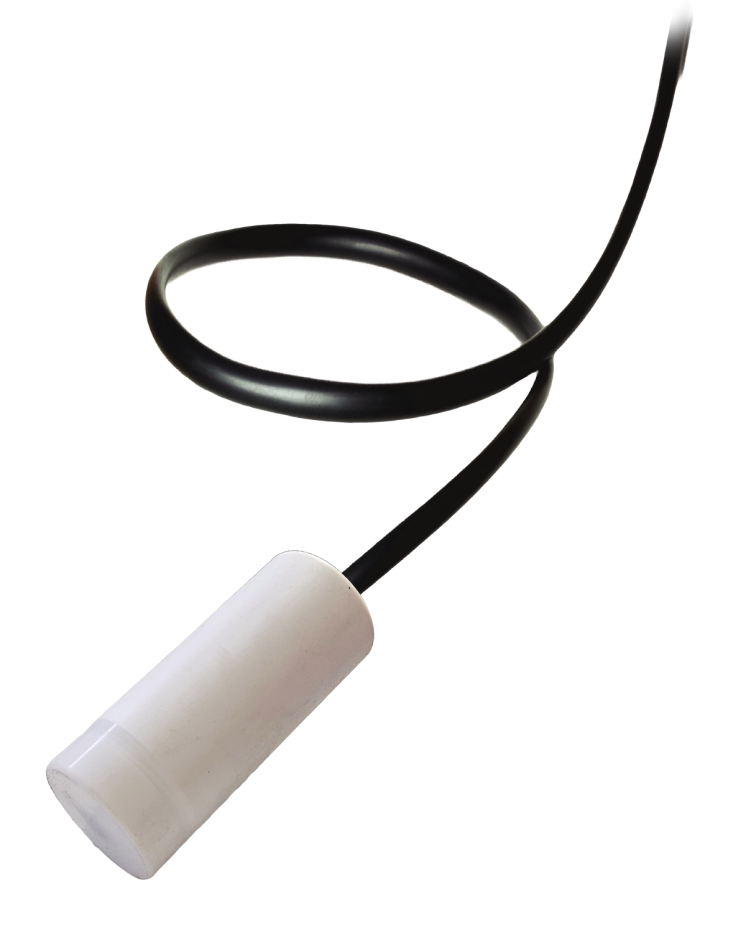

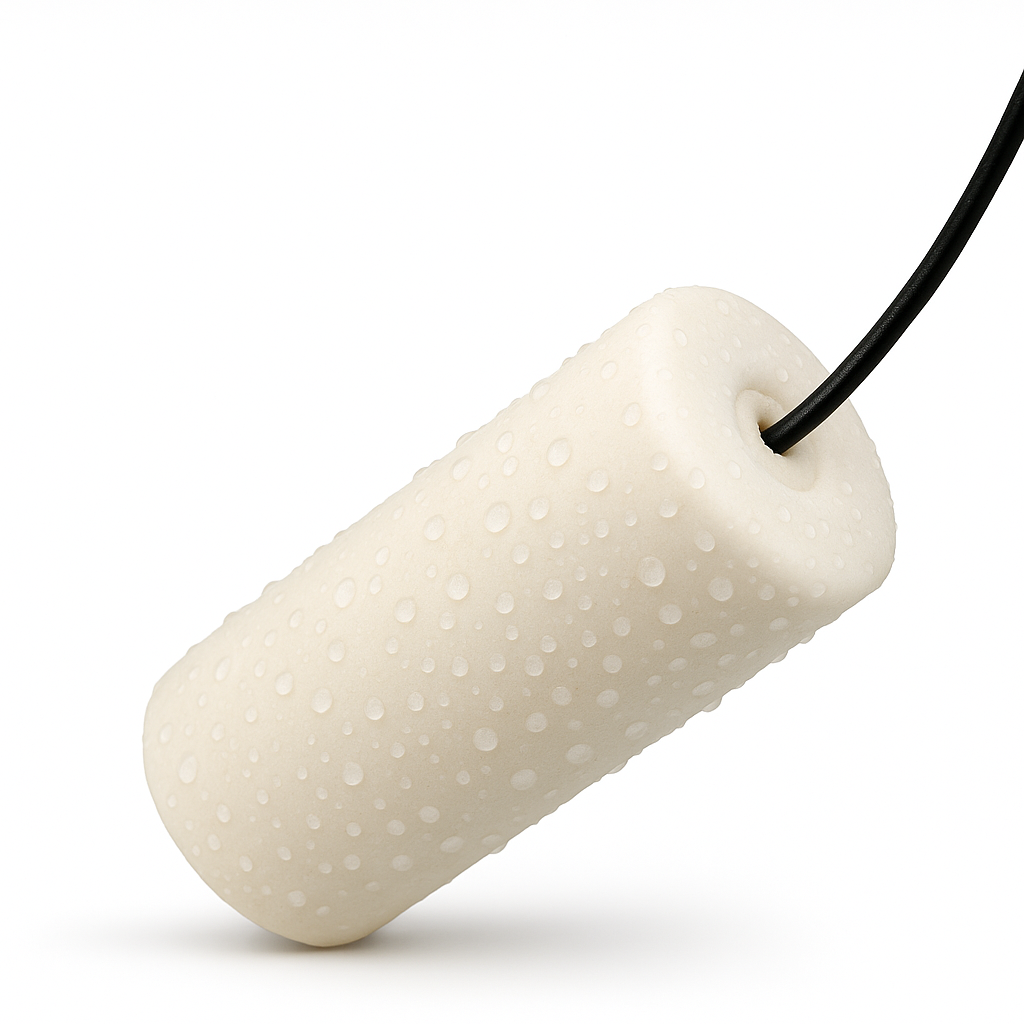

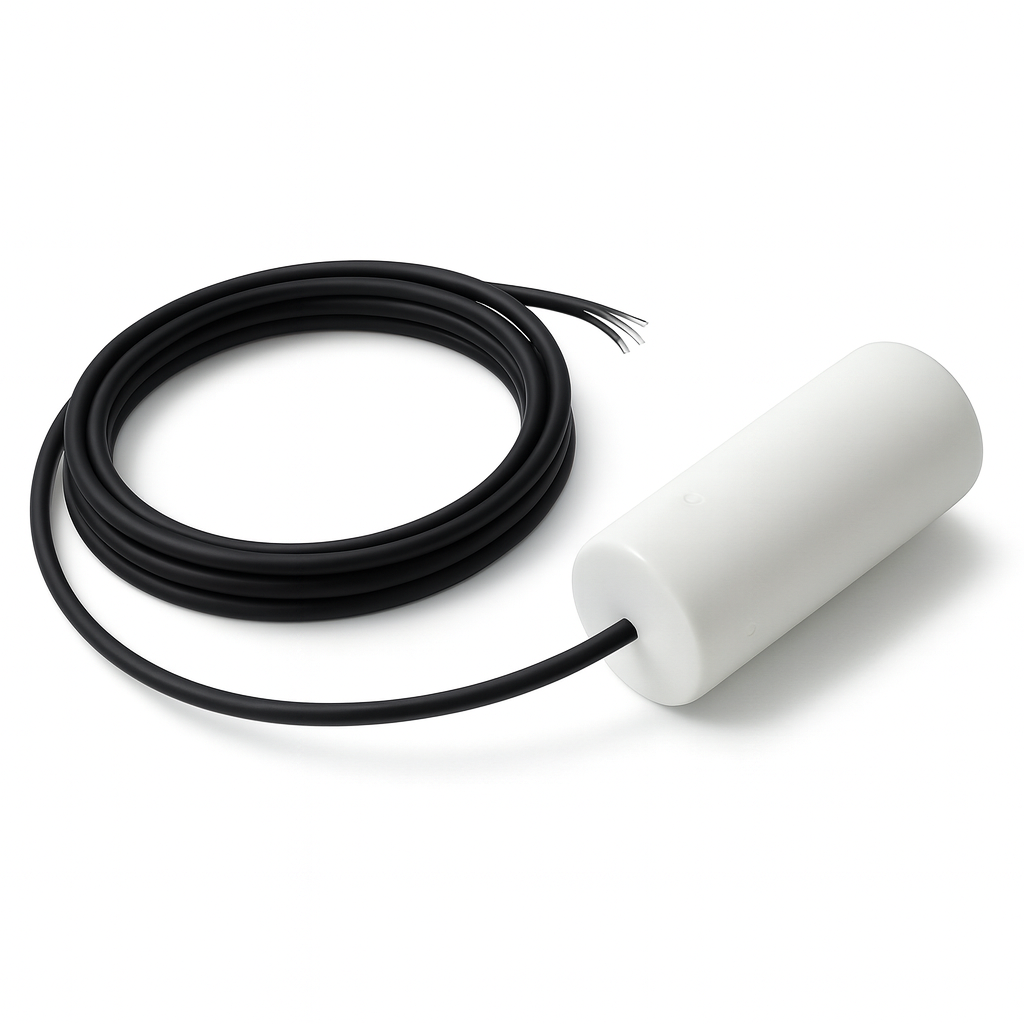

El flotador boya de nivel TUBA 150 C es un detector de nivel tubular especialmente diseñado para los entornos industriales más extremos, que involucran líquidos muy agresivos o temperaturas particularmente elevadas, hasta 150 °C.
Gracias a su diseño reforzado, que combina un cable de FEP y una envoltura de PTFE (Teflón), ofrece una resistencia excepcional y garantiza una durabilidad máxima incluso en presencia de medios fuertemente oxidantes o de solventes potentes a productos químicos corrosivos tales como el ácido sulfúrico, el tolueno u otros líquidos industriales concentrados.

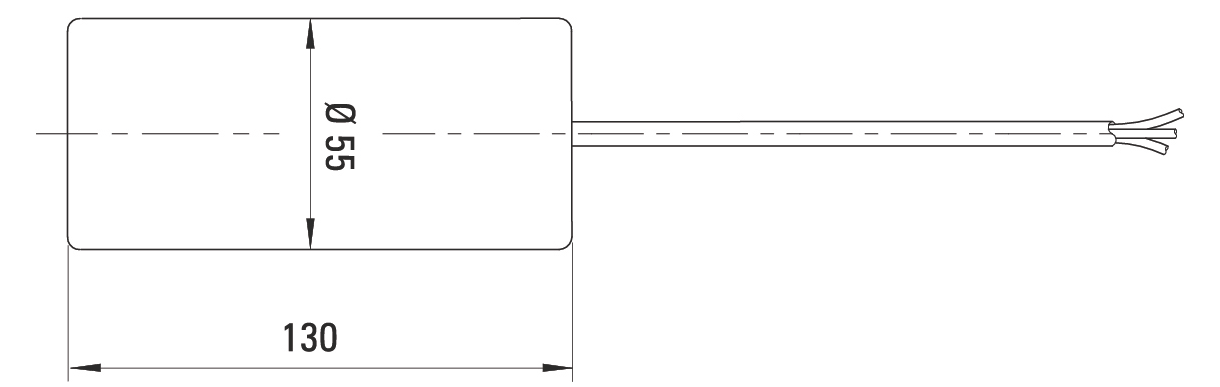

Dotado de un diámetro reducido (Ø 40 mm), el detector de nivel tubular TUBA 150 C puede instalarse fácilmente en cubas de acceso reducido o mediante pequeños orificios laterales, allí donde otros detectores de nivel no pueden utilizarse.
Robusto, fiable y perfectamente adaptado a los entornos térmicos extremos, el detector de nivel tubular TUBA 150 C constituye la solución ideal para la regulación de nivel en medios químicos y alta temperatura, asegurando al mismo tiempo un funcionamiento estable y preciso.
Descargue esta documentación y conserve la información más importante a su alcance.
pdf : 468.96 KB
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Vaciado o LlenadoEl detector de nivel TUBA 150 C funciona según el principio de detección de nivel por basculamiento.
El flotador está equipado con un cable de tres conductores (COM, NO, NC), permitiendo seleccionar el modo de funcionamiento durante el cableado: Utilizado en pareja con otro flotador del mismo tipo, permite regular los niveles mínimo y máximo de una cuba.
|

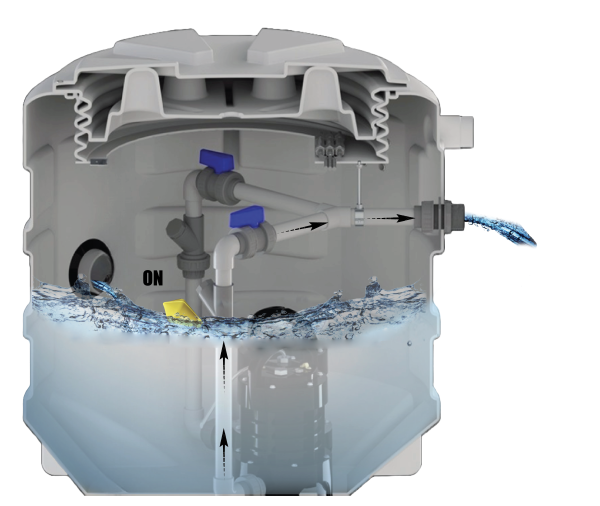

En modo vaciado, el detector de nivel acciona el arranque de la bomba en posición alta (anti-sobrellenado). Una corriente eléctrica pasa a través del flotador hasta el aparato conectado (relé de control, bombas, válvulas, alarmas).
Una vez la cuba vacía, el interruptor de nivel corta el circuito eléctrico para proteger los equipos (bombas) en ausencia de agua en la cuba.

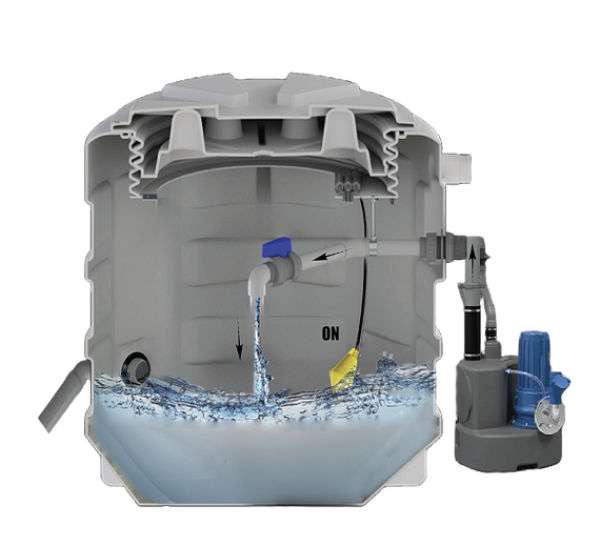

En modo llenado, el circuito eléctrico en el interior del interruptor se cierra (NC) cuando el interruptor está en posición baja. Así, la bomba arranca para llenar la cuba.
Posicionamiento del lastreEl accionamiento de la boya de nivel (ángulo de conmutación) puede variar en función de la agitación del líquido, del caudal de llenado/vaciado pero sobre todo en función del posicionamiento del lastre o punto de fijación. En efecto, la longitud del cable entre el contrapeso y el interruptor con flotador determina la cantidad de líquido que se eleva o se baja para llevar el interruptor con flotador a cambiar de estado. Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato para optimizar su funcionamiento. |
Tiene la posibilidad de ajustar el contrapeso sobre el cable del aparato, así cuanto mayor sea la distancia entre el lastre y el flotador, mayor será la diferencia de niveles por consiguiente mayor será el ángulo de conmutación.
Esto permite al flotador adaptarse a eventuales turbulencias en el líquido pero igualmente al flotador trabajar en una amplia gama de densidades.

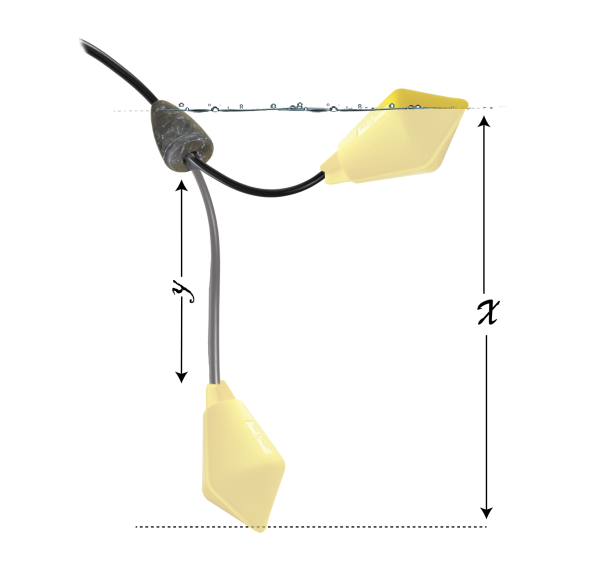

A continuación se presentan valores dados a título indicativo para el BIP STOP con una longitud de cable mínima y máxima para asegurar un funcionamiento correcto:
Valor min. Y = 10cm > X ≈ 30-35 CM
Valor max. Y = 30cm > X ≈ 60-65 CM
Para ajustar el lastre sobre el cable, basta con tirar del lastre de plástico o resina para desengancharlo del anillo de apriete o junta tórica. Luego, deslice el anillo de apriete/junta tórica al lugar deseado y vuelva a colocar el lastre encima, de manera que el peso quede bloqueado sobre el cable.
|
Fijación del flotadorLa boya de nivel puede suspenderse a través de la vaina del cable, utilizando el accesorio de fijación FIXCAB, que permite fijar correctamente el cable eléctrico a la altura deseada y permite un ajuste preciso en todo momento. Atención al uso de abrazaderas u otros elementos durante la fijación que pueden dañar el cable y deteriorar el aparato dejando entrar el agua al interior de la boya de nivel por capilaridad.
|
Conexión eléctricaEn espacios exteriores o húmedos, la conexión eléctrica de la boya de nivel debe ser estanca y correctamente aislada en una caja hermética, impidiendo así que el agua u otros contaminantes penetren en el cable. Esto permite prevenir las infiltraciones de agua que podrían comprometer la seguridad de las conexiones eléctricas así como la vida útil del flotador. La caja de conexión eléctrica nunca debe colocarse en el interior de la cuba. El cable y su capilar pueden alargarse con la ayuda de un cable de señal estándar. Equipamos nuestros flotadores con la longitud de cable que usted desee para evitar empalmes que perjudicarían su funcionamiento.
|
Accesorio de fijación altamente recomendado para todos los flotadores suspendidos.
Relé de control de nivel con alarma.
Los lastres ajustables son indispensables para el buen funcionamiento de los flotadores.
Para definir mejor el flotador con boya de nivel adaptado a su necesidad, ATMI propone una amplia gama de interruptores de nivel para líquidos y sólidos en diversas aplicaciones.
