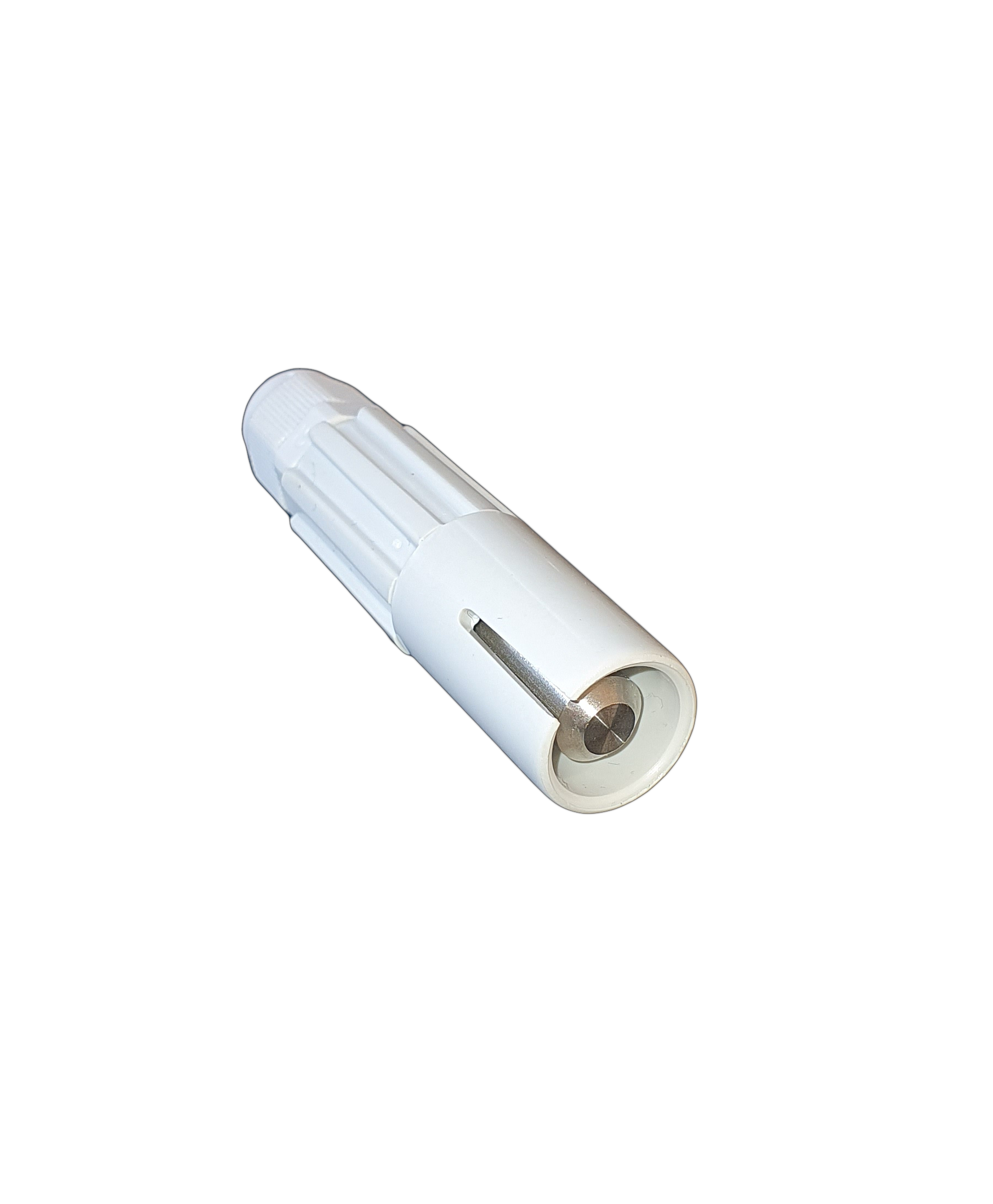

La AT SONDE es un accesorio que se conecta a un cofret DSN de protección de motor, relé de control de nivel como por ejemplo AT-DR07 y AT 50 mediante un cable de un solo hilo = 1 x 1.5 mm2, para detectar una falta o una presencia de agua. En efecto, al contacto con el líquido, permite el paso de la corriente hasta el relé. Todo ello con tiempos de respuesta muy rápidos.

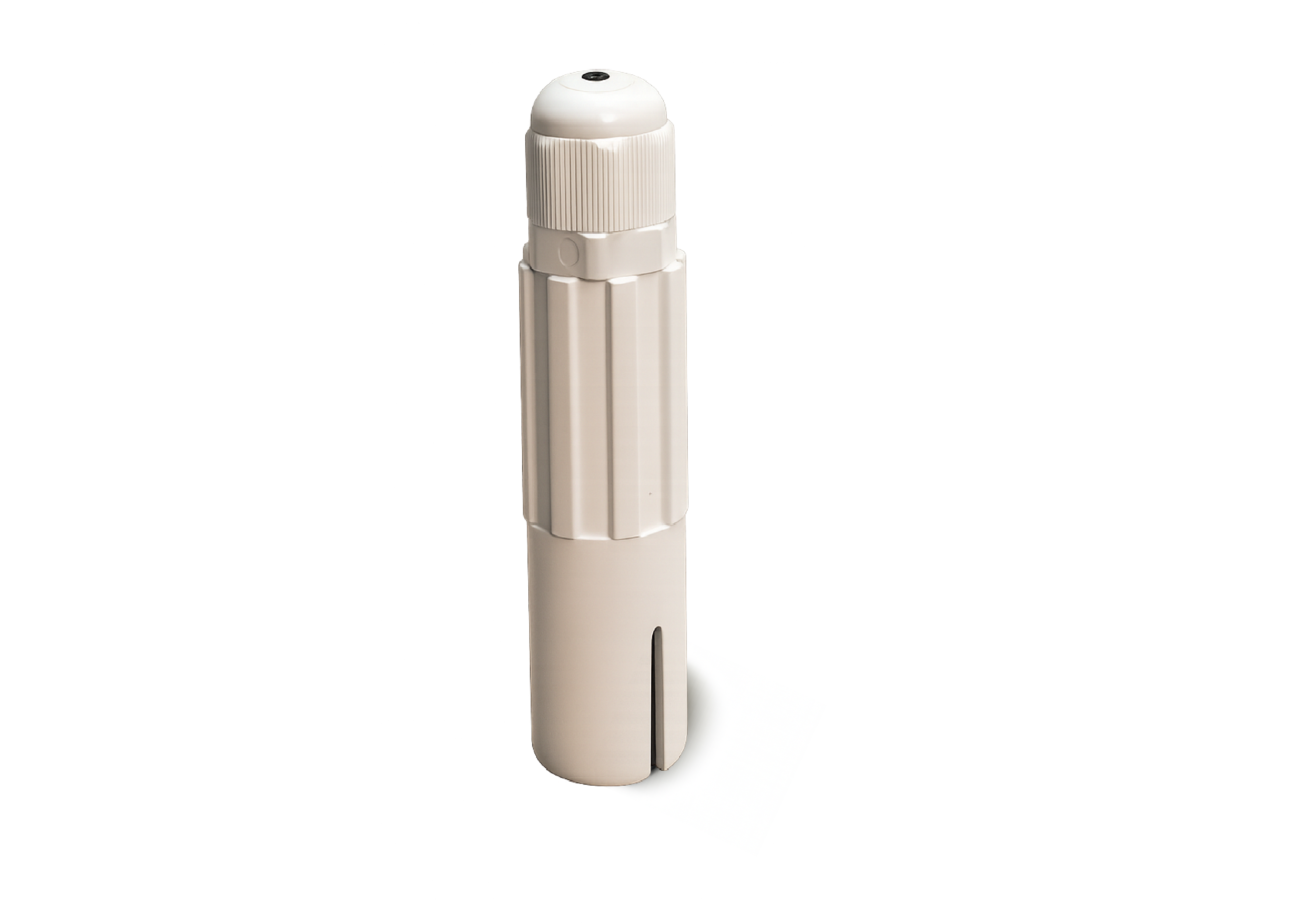

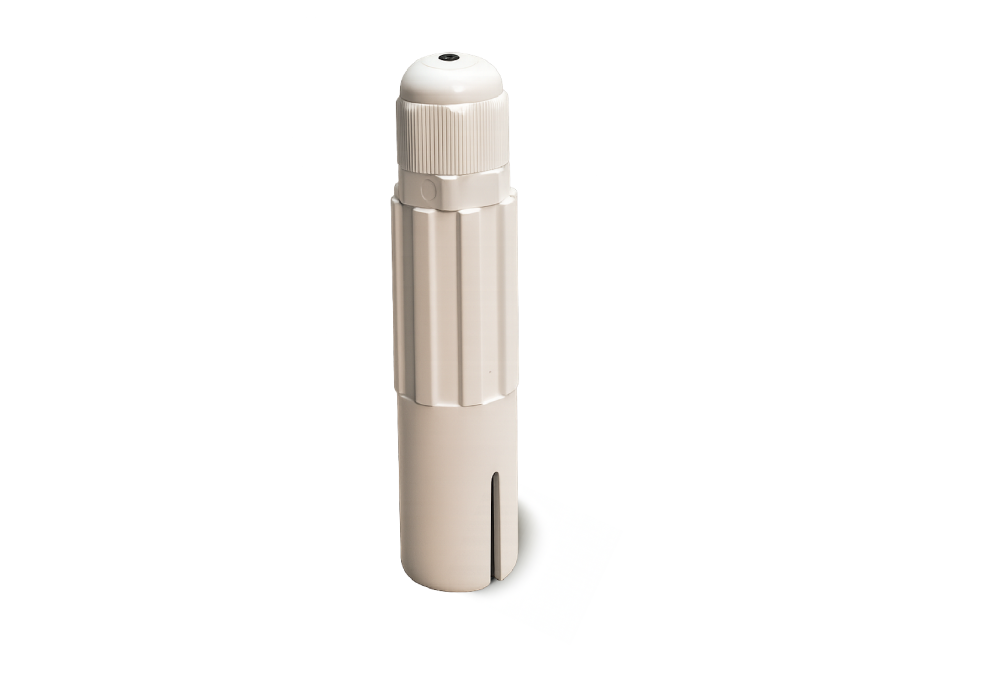

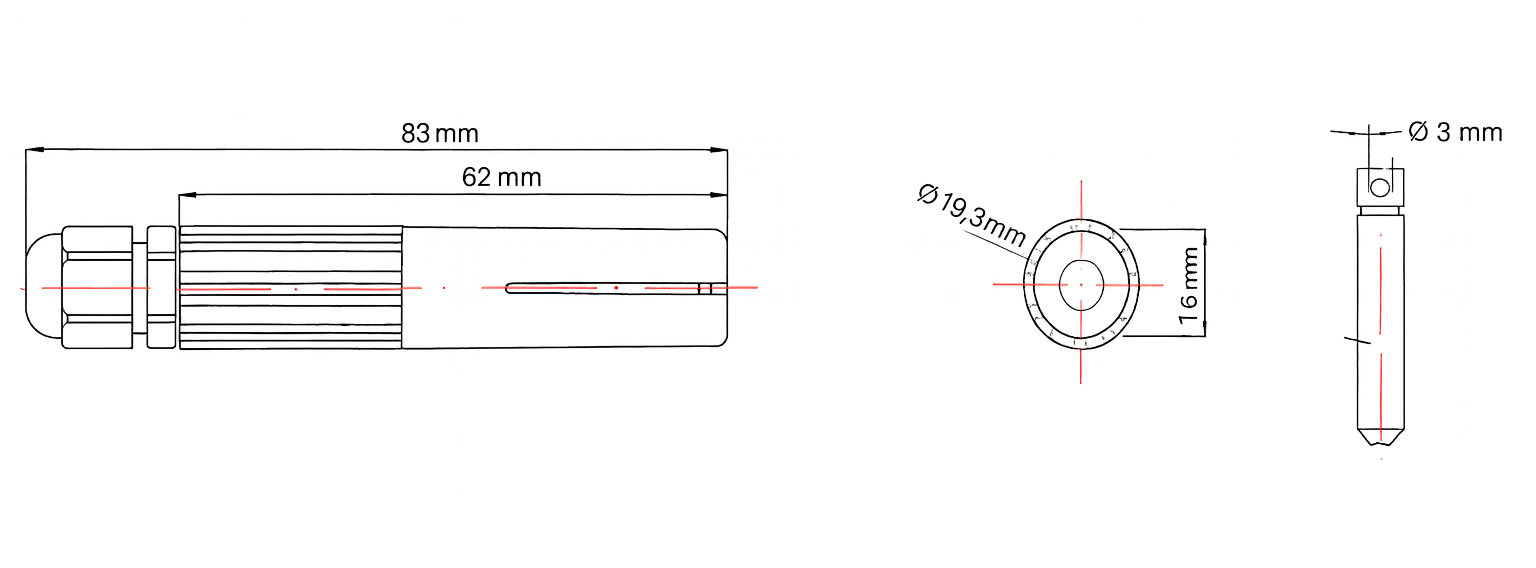

De forma cilíndrica y pequeño tamaño, permite vigilar el nivel de agua en espacios reducidos como pozos o sondeos
Los electrodos pueden utilizarse en detección de nivel con un electrodo o con tres electrodos, para una regulación de nivel de las instalaciones de drenaje o llenado.
La altura de instalación corresponde al nivel de agua a controlar.
Descargue esta documentación y conserve la información más importante a mano.
|
|
|
DETECCION o REGULACIONUn electrodo de detección de agua es un sensor de conductividad. Funciona según el siguiente principio: El agua es ligeramente conductora (sobre todo si contiene sales minerales). El electrodo se sumerge en el líquido y se conecta a un módulo electrónico (relé o controlador). Cuando el agua toca el electrodo, una pequeña corriente circula entre el electrodo y la masa (o entre varios electrodos). El módulo electrónico interpreta esta corriente como una presencia de agua y activa una salida (contacto relé). El electrodo AT SONDE puede utilizarse según dos modos de funcionamiento: Detección o Regulación de nivel
|
Este modo se utiliza cuando se quiere simplemente saber si hay agua presente o no en un lugar preciso.
Un solo electrodo se coloca a la altura del punto de detección (a menudo asociado a un electrodo de referencia conectado a masa). Cuando el líquido toca el electrodo, el relé o controlador de nivel detecta la conductividad y activa la salida (ej. alarma sonora o luminosa)
Cuando el nivel desciende y el electrodo ya no está en contacto con el agua, la salida se desactiva.
La AT SONDE puede utilizarse en detección de fugas de agua, seguridad de falta de agua en una caldera o depósito, protección de bomba (paro si no hay agua).
|

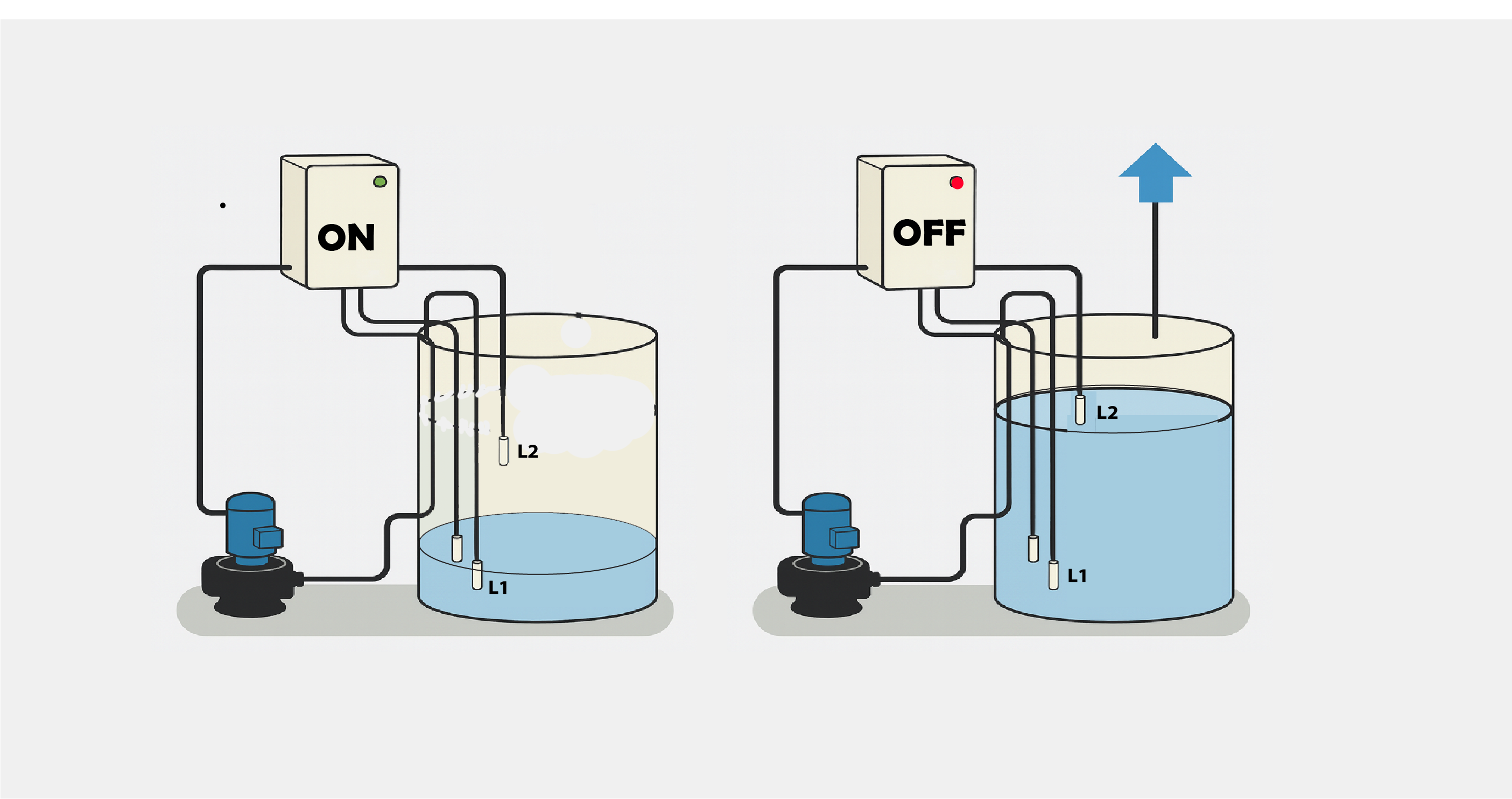

Este modo de regulación permite mantener el nivel de agua entre dos umbrales: un nivel bajo y un nivel alto. Dos electrodos se colocan a alturas diferentes para controlar el nivel de agua. Un tercer electrodo, llamado electrodo de referencia (masa), se instala en el nivel más bajo.
El relé de control, según su conexión predefinida (NC - normalmente cerrado o NO - normalmente abierto), controla directamente la bomba o la electroválvula.
|
DETECCION o REGULACIONUn electrodo de detección de agua es un sensor de conductividad. Funciona según el siguiente principio: El agua es ligeramente conductora (especialmente si contiene sales minerales). Cuando el agua toca el electrodo, una pequeña corriente circula entre el electrodo y la masa (o entre varios electrodos). El electrodo AT SONDE puede ser utilizado según dos modos de funcionamiento: Detección o Regulación de nivel.
|
